Спектрометры оптические эмиссионные PDA-7000, PDA-8000, ГРСИ 47102-11
Номер госреестра:
47102-11
Наименование СИ:
Спектрометры оптические эмиссионные
Обозначение типа:
PDA-7000, PDA-8000
Производитель:
Фирма "Shimadzu Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43028
об утверждении типа средства измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Спектрометры оптические эмиссионные моделей PDA-7000, PDA-8000
Назначение и средства измерений
Спектрометры оптические эмиссионные моделей PDA-7000, PDA-8000 (далее - спек-
трометры) предназначены для количественного химического анализа черных и цветных ме-
таллов и сплавов.
Описание средства измерений
Принцип действия спектрометров основан на атомизации образца и возбуждении ато-
мов при помощи искры с контролируемыми параметрами напряжения и тока. Переход воз-
бужденных атомов в основное состояние приводит к эмиссии оптического излучения с харак-
терными длинами волн, позволяющей идентифицировать элементы. Содержание элементов в
металлах и сплавах определяют по градуировочной зависимости между интенсивностью
эмиссии фотонов и массовой концентрацией элементов.
Для измерения интенсивности оптического излучения с высоким спектральным раз-
решением применяются монохроматоры с голографическими дифракционными решетками и
фотоумножителями в качестве измерительных преобразователей. Конфигурация спектромет-
ров предусматривает установку до 64 аналитических каналов. Модели различаются техниче-
скими характеристиками и программным обеспечением.

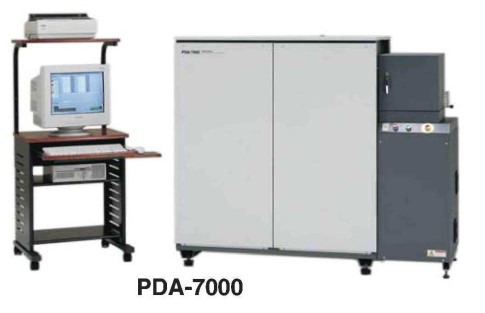

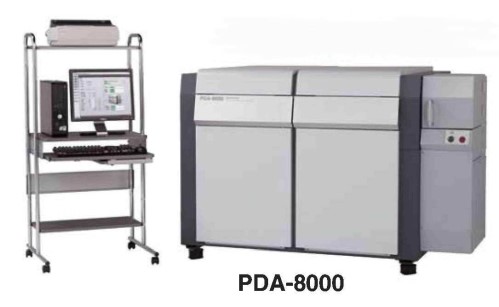

Внешний вид спектрометров и место пломбирования от несанкционированного досту-
па приведены на рисунке.
лист № 2
всего листов 3
Наименование
ПО
PDA для Win-
dows
Программное обеспечение
Управление всеми режимами и функциями спектрометров и обработка измерительной
информации осуществляется с помощью компьютера с использованием внешнего программ-
ного обеспечения, разработанного фирмой-изготовителем специально для решения любых
задач из области анализа металлов и сплавов в черной и цветной металлургии.
Идентификационные данные программного обеспечения для обеих моделей спектрометров:
Цифровой идентифи-Алгоритм вычис-
МодельНомер версиикатор программноголения цифрового
спектромет-(идентификаци-обеспечения (кон-идентификатора
ра онный номер) ПО трольная сумма испол- программного
няемого кода)обеспечения
04 14 C9 94 DD 24 AA
PDA-70002.51 Rel.00180 04/2 72 27 81 20 3CSHA 1
1e 62 90 53 16 29
04 14 2b 5a bb 61 6e 6d
PDA-8000PDA –R1.10 Rel.00111 4b fd d4 12 47 ab a2SHA 1
cb bb ff c4 87 bf
Программное обеспечение не оказывает влияния на метрологические характеристики
оптических эмиссионных спектрометров моделей PDA-7000 и PDA-8000, т.к. предназначено
для управления прибором и обработки информации, полученной об анализируемых объектах в
лабораторных условиях, и не используется при выполнении спектрометром элементного
анализа этих объектов.
Уровень защиты ПО от несанкционированного доступа – «А» согласно МИ 3286-2010.
Метрологические и технические характеристики
Наименование характеристикиНаименование характеристики для модели
PDA-8000PDA-7000
Диапазон длин волн, нм120 – 540 или 120 - 670120-590
Фокусное расстояние, мм 1000 600
Предел допускаемого относительного СКО ре-
зультатов измерений массовой доли компонентов,
%
*)
, в диапазоне массовой доли:
от 0,0001 до 0,001 %1010
св.0,01 до 1,0 % 5 5
св. 1,0 % 1 1
Максимальное число каналов64
Потребляемая мощность, кВ_А, не более 1,5 4
Масса, кг, не более 550 500
Габаритные размеры, мм, не более:
- спектрометр1690х1070х11421550х620х1330
- вакуумный насос 230х475х253
- система обработки данных650х600х1380
Напряжение питания от сети переменного тока 200/220/230±10% или 240±5%
частотой (50
±
1)Гц, В
Напряжение разряда, В300 или 500 по выбору
Частота разряда, Гц Макс. 500
Средний срок службы, лет 8
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом
компьютерной печати и на фирменную планку прибора фотохимическим методом.
лист № 3
всего листов 3
Комплектность средства измерений
Спектрометр (PDA-7000 или PDA-8000)
Комплект эксплуатационной документации 1 экз.
Методика поверки 1 экз.
Комплект программного обеспечения 1 экз.
Комплект ЗИП1 экз.
Поверка
осуществляется по методике поверки МП 203-0102-2010 «Спектрометры оптические эмисси-
онные моделей PDA 7000, PDA-8000. Методика поверки», утвержденной ГЦИ СИ ФГУП
“ВНИИМ им. Д.И.Менделеева” в декабре 2010 г Основные средства поверки: государствен-
ные стандартные образцы состава металлов и сплавав, например, ГСО 6563-93/6567-93 соста-ва
алюминиевых сплавов типов АК7П, АК5М2П (комплект М182), или иные аналогичные.
Сведения о методах (методиках) измерений
Методы эмиссионного спектрального анализа металлов и сплавов изложены в следующих
стандартах:
ГОСТ 3221-85 «Алюминий первичный. Методы спектрального анализа»
ГОСТ 6012-98 «Никель. Методы химико-атомно-эмиссионного спектрального анализа»
ГОСТ 15483.10-2004 «Олово. Методы атомно-эмиссионного спектрального анализа»
ГОСТ 31382-2009 «Медь. Методы анализа»
ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Методы анализа» и др.
Нормативные и технические документы, устанавливающие требования к спектромет-
рам оптическим эмиссионным моделей PDA-7000, PDA-8000
Техническая документация «SHIMADZU CORPORATION», Япония
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
выполнение работ по оценке соответствия промышленной продукции (металлов и сплавов)
установленным законодательством Российской Федерации обязательным требованиям.
Изготовитель
«SHIMADZU CORPORATION», Япония
Адрес: 1, Nishinokyo-Kuwabara-cho, Nakaguo-ku, Kyoto, 604, Japan
Заявитель
ООО «Аналит Продактс»
Адрес: 199004, Санкт-Петербург, В.О., 8 линия, д.29
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Россия, Санкт-Петербург, Московский проспект, д. 19.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«___»____________2011 г
