Untitled document

Приложение к свидетельству № 42933

об утверждении типа средств измерений

лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкостей комбинированные Protos

3400 **/*

Назначение средства измерений

Анализаторы жидкостей комбинированные Protos

3400 **/* предназначены для ав-

томатического непрерывного измерения удельной электрической проводимости (УЭП),

рН, температуры и массовой концентрации растворенного кислорода жидких сред.

Описание средства измерений

Принцип действия анализатора заключается в измерении электрического сигнала, по-

ступающего с одного из датчика физико-химических параметров жидкости: потенциомет-

рического (измерение рН, рХ, Eh), амперометрического (измерение массовой концентра-

ции растворенного в воде кислорода) или кондуктометрического (измерение УЭП).

Конструктивно анализатор состоит из первичного преобразователя (датчика) и вто-

ричного преобразователя (далее – преобразователь). Общий вид анализатора приведен на

Рис.1.

Вторичный преобразователь имеет модульную конструкцию и состоит из основного

блока и сменных модулей. В состав основного блока входит лицевая панель с жидкокри-

сталлическим индикатором для цифрового отображения результатов измерений, светодио-

дом сигнала тревоги и клавиатурой для выбора и управления режимами работы. Вторич-

ный преобразователь анализатора имеет сетевое питание 220 В и 24 В AC/DC. В анализа-

торах предусмотрена автоматическая температурная компенсация. Сменные модули под-

разделяются на измерительные – модули обработки и хранения данных и модули интер-

фейсов. Вторичный преобразователь при подключении ионоселективных электродов или

редокс-электродов обеспечивает измерения окислительно-восстановительного потенциала

(Eh) и значений рХ для одно- и двухвалентных ионов. Микропроцессорный контроллер,

управляющий работой модулей анализатора, выполняет математическую обработку полу-

ченной информации, автоматическую температурную компенсацию функции преобразова-

ния. Вторичный преобразователь анализатора имеет полупроводниковые реле для включе-

ния сигнала тревоги и запуска процесса промывки, а также два коммутирующих выхода,

которые используются для дальнейшей передачи информации об измеряемых величинах в

форме нормированного электрического сигнала (4 – 20 мA). Модификации анализаторов

различаются напряжением питания, исполнением корпуса и исполнением по взрывозащите

(общее или взрывозащищенное) (см. табл. 1, 2). Анализаторы комплектуются по заявке

заказчика первичным преобразователем (датчиком) производства компании “Knick” или

“MettlerToledo”.

В конструкции составных анализатора предусмотрено опломбирование, ограничиваю-

щее несанкционированный доступ к внутренним частям в период эксплуатации (см.рис.2).

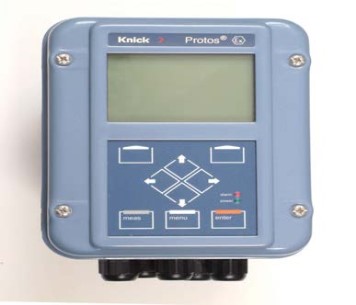

Рис.1. Анализатор Protos

3400 **/*. Общий вид.

лист № 2

всего листов 4

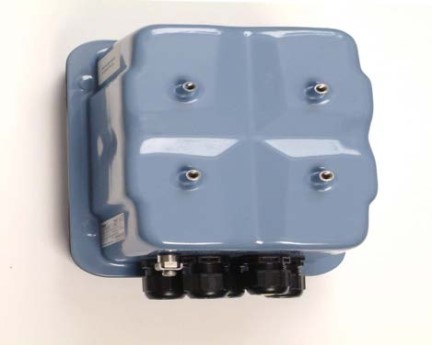

Рис. 2. Анализатор Protos

3400 **/*. Расположение пломбы.

Таблица 1

Модели

Материал корпуса

Protos

3400 S

Protos

3400 C

Protos

3400 X S/VPW

Protos

3400 X S/24 V

Protos

3400 X C/VPW

Protos

3400 X C/24 V

Измеряемая вели-

чина

pH/pX, Eh,

температура,

УЭП, массовая

концентрация рас-

творенного

кислорода

Нержавеющая сталь

Порошковая окраска

Нержавеющая сталь

Порошковая окраска

Маркировка взры-

возащиты

нет

2Exmeib[ia]IICT4

Программное обеспечение

Анализатор имеет встроенное программное обеспечение Protos

3400 X (версия 1.0 и

выше), специально разработанное для решения задач управления прибором, считывания и

сохранения результатов измерения и калибровочных характеристик. Структура програм-

много обеспечения представляет собой древовидную структуру меню со следующими разде-

лами:

- самотестирование;

- ввод параметров используемых датчиков;

- архив (внутренний архив, статистика);

- передача информации на внешний регистратор.

Конструктивно анализатор имеет защиту встроенного программного обеспечения от

преднамеренных или непреднамеренных изменений, реализованную изготовителем на эта-

пе производства путем установки системы защиты микроконтроллера от чтения и записи.

Влияние встроенного программного обеспечения на метрологические характеристики ана-

лизатора учтено при нормировании метрологических характеристик

Программное обеспечение (ПО) анализатора запускается в автоматическом режиме по-

сле включения. Уровень защиты ПО от непреднамеренных и преднамеренных изменений: С.

Доступ к функции изменения настроечных параметров защищен паролем. Идентификацион-

ные данные программного обеспечения приведены в Таблице 2.

Таблица 2

Идентификаци-Номер версииЦифровой идентифи-Алгоритм

Наименованиеонное наимено- (идентификацион- катор программного вычисления

программного вание про- ный номер) про- обеспечения (кон- цифрового

обеспечения граммного обес- граммного обеспе- трольная сумма испол- идентифи-

печения чения няемого кода) катора ПО

«Protos

3400 X»«Protos.dll»V1.00 х1F96CRC-CCITT

Место пломбирования

лист № 3

всего листов 4

Метрологические и технические характеристики

1) Пределы допускаемой относительной погрешности анализатора при измерении удельной

электрической проводимости (УЭП) в диапазоне измерений УЭП от 0,1 мкСм/м до 100

См/м:

5 %;

2) Пределы допускаемой абсолютной погрешности анализатора при измерении температуры

в диапазоне измерений температуры от минус 20 до 150

С:

0,2

С;

3) Пределы допускаемой абсолютной погрешности анализатора при измерении рН в диапа-

зоне измерений рН от 0 до 14:

0,03;

4) Пределы допускаемой относительной погрешности анализатора при измерения массовой

концентрации растворенного кислорода в диапазоне измерений массовой концентрации рас-

творенного кислорода от 0,003 до 99,99 мг/л:

5 %;

5) Питание:

- от сети переменного тока, напряжение (220+22/-33) В, частота (50

1) Гц,

- от сети постоянного тока (24 ± 3,6) В;

6) Потребляемая мощность, не более 5 В

А;

7) Масса измерительного блока, кг: 3,35 (один модуль);

8) Габаритные размеры, мм: 163

213

160;

9) Средний срок службы не менее: 8 лет;

10) Условия эксплуатации приборов:

- диапазон температуры окружающего воздуха от минус 20 до 55

С;

- диапазон относительной влажность воздуха от 10 до 95 %, без конденсата;

- диапазон атмосферного давления от 84 до 106,7 кПа;

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руково-

дства по эксплуатации и методом сеткографии на лицевую панель анализатора..

Комплектность средства измерений

- измерительный блок с установленными модулями – 1 экз.;

- набор для монтажа на стенке – 1 компл.;

- датчики (производства компании “Knick” или “Mettler Toledo”) – 1 компл.

- Руководство по эксплуатации – 1 экз.

Поверка

осуществляется по:

- при измерении удельной электрической проводимости производится в соответствии с

ГОСТ 8.354-85 «ГСИ. Анализаторы жидкости кондуктометрические. Методики поверки»;

- при измерении рНи температуры производится в соответствии с Р 50.2.036-2004

"ГСИ. рН-метры и иономеры. Методика поверки" (пункты 9.3 -9.5).

- при измерении массовой концентрации растворенного кислорода производится в соот-

ветствии с Р 50.2.045-2006 "ГСИ. Анализаторы растворенного в воде кислорода. Методика

поверки" (пункт 9.3, 9.4).

Основные средства поверки:

- буферные растворы - рабочие эталоны рН 2-го и 1-го разряда по ГОСТ 8.120-99

(готовят из стандарт-титров по ТУ 2642-001-42218836-96 рН-метрия. Стандарт-титры

для приготовления рабочих эталонов 2-го и 3-го разрядов);

- кондуктометр лабораторный КЛ-4 "Импульс", 5Ж.840.047ТУ, в диапазоне от 10

-4

до 100 См/м погрешность не более ± 0,25 %.;

- поверочные газовые смеси О

по ТУ 6-16-2956-01, ГСО 3710-87, 3713-87, 3718-87,

3723-87, 3729-87 погрешность аттестации не более ± 0,1 %.

лист № 4

всего листов 4

Сведения о методиках (методах) измерений

Методика изложена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализато-

рам жидкостей комбинированные Protos

3400 **/*

1. ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие

технические условия»,

2. ГОСТ 27987 «ГСП. Анализаторы жидкости потенциометрические. Общие техни-

ческие условия»,

3. ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия»;

4. Техническая документация фирмы-изготовителя “Knick Elektronische Messgeräte GmbH &

Co.KG”, Германия.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

при осуществлении деятельности в области охраны окружающей среды, а также при

выполнении работ по обеспечению безопасных условий и охраны труда.

Изготовитель

фирма “Knick Elektronische Messgeräte GmbH & Co.KG”, Германия.

P.O. Box 37 04 15, D-14134 Berlin.

Заявитель

ООО «ППМ-Системс», 196158, г.Санкт-Петербург, Дунайский пр. д.13, к.1.

e-mail: spb@ppm-systems.ru.

Испытательный центр

ФГУП «ВНИИМ им.Д.И.Менделеева». 119005, Санкт-Петербург, Московский пр.19,

тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru, http//www.vniim.ru,

регистрационный номер 30001-10.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииЕ.Р. Петросян

«____»_______________2011г.

М.П.
