Вольтамперфазометры цифровые РЕТОМЕТР-М2, ГРСИ 47004-11
Номер госреестра:
47004-11
Наименование СИ:
Вольтамперфазометры цифровые
Обозначение типа:
РЕТОМЕТР-М2
Производитель:
ООО "НПП "Динамика", г.Чебоксары
Межповерочный интервал:
2 года
Сведения о типе СИ:

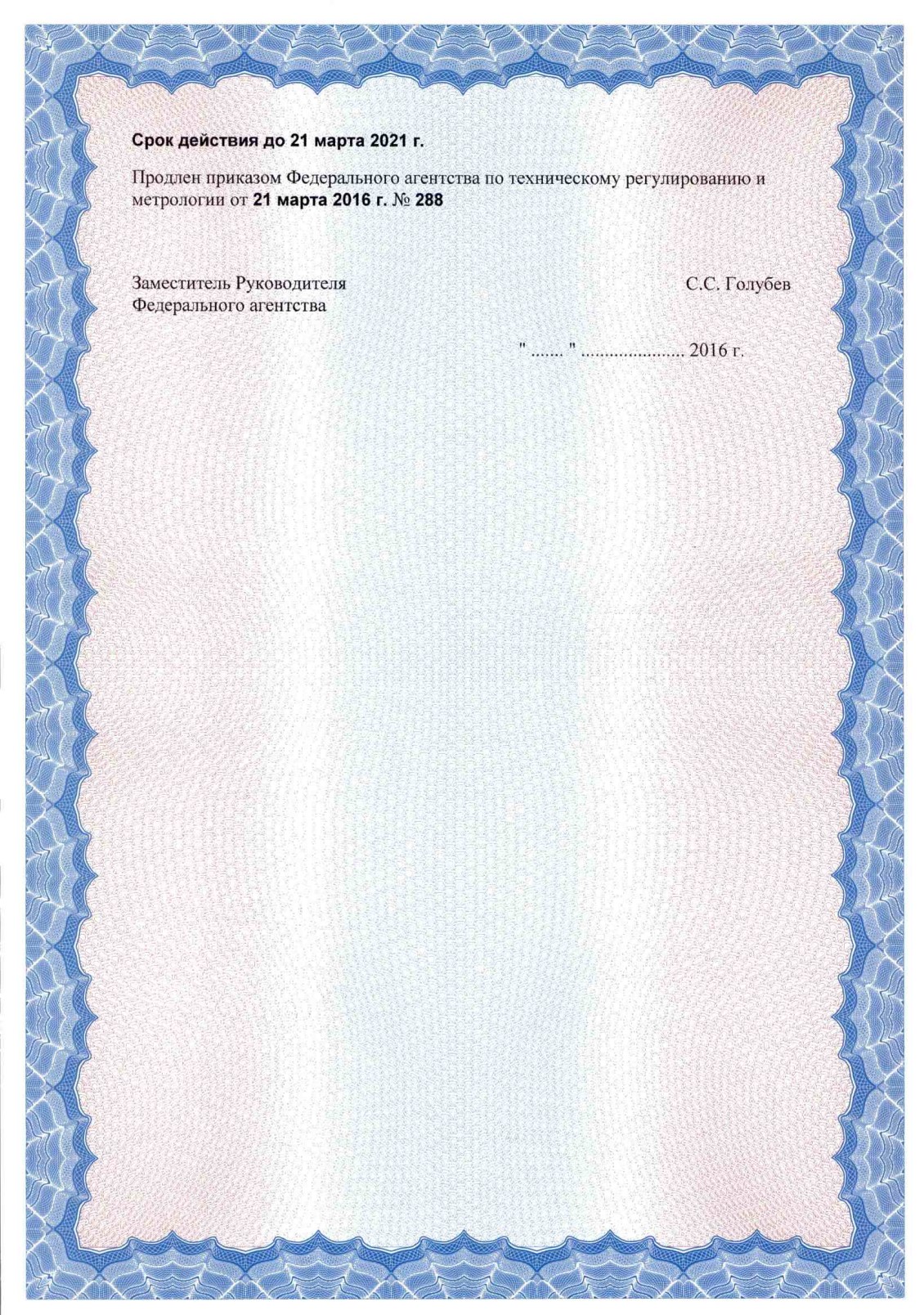

Срок свидетельства
Срок свидетельства:
21.03.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42903
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вольтамперфазометры цифровые РЕТОМЕТР-М2
Назначение средства измерений
Вольтамперфазометры цифровые РЕТОМЕТР-М2 (далее - приборы) предназначены
для измерений:
−
напряжения постоянного тока;
−
напряжения и силы переменного тока;
−
частоты переменного сигнала в диапазоне от 40 до 80 Гц;
−
разности углов сдвига фаз между двумя сигналами.
ВольтамперфазометрыцифровыеРЕТОМЕТР-М2являютсямногопредельными
карманными приборами позволяющие производить измерения в лабораторных и полевых
условиях.
Описание средства измерений
Приборы относятся к классу цифровых измерительных приборов (ЦИП). Принцип их
действия основан на аналого-цифровом преобразовании измеряемых аналоговых величин с
последующей их обработкой встроенным микропроцессором.
Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и
результат измерений отображается на OLED-дисплее. Результаты измерений могут быть
сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом
измерения осуществляется при помощи двух кнопок, которые изменяют режим работы
встроенного микропроцессора.
Приборы выполнены в изолированном корпусе из ударопрочной пластмассы,
являются носимыми. Приборы эксплуатируются в специальном защитном чехле. Для удобства
эксплуатации и размещения аксессуаров поставляется мягкая сумка с ремнем.
Дополнительные функции: вычисление КПД, потерь активной и реактивной
мощности; сопротивления; одновременное определение угловых параметров всех трех фаз
тока и напряжения; проверка целостности обмоток трансформаторов; расчет составляющих
трехфазного сигнала прямой, обратной и нулевой последовательности; автоматическое
переключение пределов измерения.
Основные узлы приборов: аналого-цифровой преобразователь, микропроцессор с
энергонезависимой памятью, графический OLED-дисплей, кнопки управления, аккумулятор в
качестве источника питания.
Конструктивно приборы выполнены в малогабаритном переносном ударопрочном
корпусе из полиамидного пластика. На верхней панели размещены графический OLED-
дисплей, пленочные кнопки управления. С левой стороны прибора расположены три входа
для подключения клещевых приставок (поставляются в комплекте прибора) и других токовых
клещей. С правой стороны расположены входы трех измерителей напряжения. Снизу
находится разъем подключения сетевого адаптера для зарядки аккумулятора и питания при
длительной работе.
Внутри корпуса установлены электронные компоненты и аккумуляторная батарея
питания. Для предотвращения несанкционированного доступа к внутренним частям прибора
поверх крепежного винта корпуса прибора наклеивается голографическая наклейка.
Процесс управления всеми функциями прибора осуществляется через систему меню с
помощью функциональных клавиш. Приборы имеют индикацию режимов работы. Для
привязки результатов измерений ко времени в приборах имеются системные часы.
лист № 2
всего листов 5
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Приборы имеют встроенное программное обеспечение (ПО). Встроенное ПО
(микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в
суммарную погрешность прибора незначителен, так как определяется погрешностью
дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с
погрешностью прибора.
Таблица 1 – Характеристики программного обеспечения (ПО)
НаименоваИдентифика-Номер версииЦифровойАлгоритм
н-ие ПО ционное (идентифика- идентификатор ПО вычисления
наименованиеционный(контрольная суммацифрового
ПОномер) ПОисполняемого кода)идентификатора ПО
ма
Метод
cs1.hex
Микропрограм
Не ниже 1.0.10х004CD5CEарифметического
суммирования
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «С» в соответствии МИ 3286-2010.
Метрологические и технические характеристики
от 0,06 до 750
от 0,06 до 750
± (0,005VX
изм.
+ 0,003)
± (0,005VX
изм.
+ 0,03)
± (0,005VX
изм.
+ 0,3)
Диапазон измерений напряжения, В:
- основной канал U1 (напряжение переменного/постоянного тока)
- вспомогательные каналы U2, U3 (напряжение переменного тока)
Пределы допускаемой абсолютной основной погрешности измерения
напряжения, В:
- основной канал U1
от 0,060 до 6,000 В
от 6,00 до 60,00 В
от 60,0 до 750,0 В
- вспомогательные каналы U2, U3
от 0,060 до 6,000 В
от 6,00 до 60,00 В
от 60,0 до 750,0 В
± (0,01VX
изм.
+ 0,005)
± (0,01VX
изм.
+ 0,05)
± (0,01VX
изм.
+ 0,5)

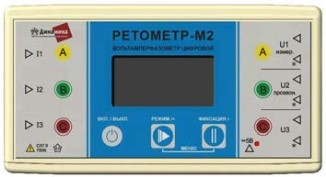

Общий вид вольтамерфазометра цифрового РЕТОМЕТР-М2
Место
пломбирования
лист № 3
всего листов 5
от 0,04 до 40
± (0,02VX
изм.
+ 0,003)
± (0,015VX
изм.
+ 0,003)
± (0,015VX
изм.
+ 0,03)
± (0,02VX
изм.
+ 0,03)
от 0,3 до 3
± (0,005VX
изм.
+ 0,009)
от – 180 до + 180
± 1,8
± 0,5
± 3,6
± 1,5
± 5,0
± 2,5
от 40 до 80
± 0,01 Гц
от – 20 до + 40
80 %
Диапазон измерений силы переменного тока промышленной частоты
(используется приставка клещевая), А
Пределы допускаемой абсолютной основной погрешности измерения
силы переменного тока, А:
от 0,040 до 0,400 А
от 0,400 до 6,000 А
от 6,00 до 20,00 А
от 20,00 до 40,00 А
Диапазон изменения входного напряжения для каналов I1, I2, I3 (в
режиме «РЕТ-ДТ»), В
Пределы допускаемой абсолютной основной погрешности измерения по
каналам I1, I2, I3 (в режиме «РЕТ-ДТ»), В:
Диапазон измерений угла сдвига фаз между напряжением и
напряжением, током и током, напряжением и током, градусы
Пределы допускаемой абсолютной основной погрешности измерения
угла сдвига фаз, градусы:
- между напряжением и напряжением (между входами U1, U2, U3):
- для поддиапазона: от 0,06 до 0,6 В
- для поддиапазона: от 0,6 до 750 В
- между напряжением и током (между входами U1 и I1, I2, I3):
- для поддиапазона: от 0,04 до 0,2 А
- для поддиапазона: от 0,2 до 40 А
- между током и током (между входами I1 и I3):
- для поддиапазона: от 0,04 до 0,2 А
- для поддиапазона: от 0,2 до 40 А
Диапазон измерений частоты напряжения, Гц
Пределы допускаемой абсолютной основной погрешности измерения
частоты, Гц
Рабочий диапазон температур, ºС
Относительная влажность воздуха при 25ºС, не более
Напряжение питания, В:
- от встроенного аккумулятора
- от сетевого адаптера
Размер OLED-дисплея, точек
Габаритные размеры, не более, мм
Масса, кг
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Средняя наработка на отказ, ч, не менее
Средний срок службы прибора (за исключением аккумулятора и
индикатора), лет, не менее
3,7
5
128×64
110×195×45
0,5 ± 0,1
УХЛ4
10000
30
Примечание: X
изм.
– измеренная величина.
Знак утверждения типа
Знак утверждения типа наносится при изготовлении паспортной таблички (шильдика)
и типографским способом на титульные листы руководства по эксплуатации и паспорта
вольтамперфазометров цифровых РЕТОМЕТР-М2.
Комплектность средства измерений
В комплект поставки входят:
- прибор РЕТОМЕТР-М21 шт.;
- приставки клещевые3 шт.;
- устройство зарядное1 шт.;
лист № 4
всего листов 5
- провода измерительные
- паспорт
- руководство по эксплуатации
- методика поверки
3 шт.;
1 экз.;
1 экз.;
1 экз.
Поверка
осуществляется в соответствии с документом БРГА.411259.006 МП «Вольтамперфазометры
цифровые РЕТОМЕТР-М2. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае
2011 г.
оборудования
Перечень рекомендуемых средств измерений, используемых при поверке, приведен в таблице
2.
Таблица 2 – Основные средства поверки
Наименование
Пределы (диапазоны) измерений
Метрологические
характеристики
Вольтметр
универсальный В7-54
счетный Ч3-67
Напряжение постоянного тока до 1000 В, 0,0015 % + 2 е.м.р.
Напряжение переменного тока до 700 В; 0,05 % + 100 е.м.р.
Сопротивление до 20 МОм0,003 % + 2 е.м.р.
Амперметр
переменного тока0,1; 0,2; 0,5; 1,0; 2,5; 5; 10; 25; 50 Акл. т. 0,2
Д5017
Частотомер электронно-
до 10 МГц± 0,0001 % ± 1 е.м.р.
фаз Ф2-34
Измеритель разности
(0 – 360)°± 0,1°
Примечание: е.м.р – единица младшего разряда.
Сведения о методиках (методах) измерений
Сведения о методиках(методах) измерений приведены в руководстве по
эксплуатации БРГА.411259.006 РЭ.
Нормативные и технические документы, устанавливающие требования к приборам ГОСТ
22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний»
ТУ 4221-026-13092133-2010«ВольтамперфазометрцифровойРЕТОМЕТР-М2.
Технические условия»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– «выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям»
– «осуществление мероприятий государственного контроля (надзора)»
Изготовитель
ООО «Научно-производственное предприятие «ДИНАМИКА»
(ООО «НПП «ДИНАМИКА»)
Адрес: Российская Федерация, 428015, г. Чебоксары, ул. Анисимова, д. 6.
Телефон/факс: (8352) 58-07-13, 45-81-26
E-mail: dynamics@chtts.ru, www.dynamics.com.ru
лист № 5
всего листов 5
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститут
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. (495) 437-55-77; Факс (495) 437-56-66; E-mail: office@vniims.ru
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологии
Е.Р. Петросян
М.П.
«____» __________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 74814-19 | Измерители цифровые электронные толщины покрытий | DPM-816 | ИП Чувакин Владимир Николаевич, г.Омск | 1 год | Перейти |
| 13276-92 | Нитратомеры портативные цифровые | Нева-91 | Региональная ассоциация "ЭКВОД", г.С.-Петербург | 1 год | Перейти |
| 3693-73 | Преобразователи аналого-цифровые | Ф4890 | Завод электроизмерительных приборов, Украина, г.Львов | Нет данных | Перейти |
| 21410-01 | Мегаомметры цифровые | АМ-2002 | Фирма "Lutron Electronic Enterprise Co. Ltd.", Тайвань | 1 год | Перейти |
| 20085-11 | Мультиметры цифровые | APPA-107, APPA-107N, APPA-109, APPA-109N | Фирма "APPA Technology Corporation", Тайвань | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
