Машина координатная измерительная CE-1006AV-CNC, ГРСИ 46975-11
Номер госреестра:
46975-11
Наименование СИ:
Машина координатная измерительная
Обозначение типа:
CE-1006AV-CNC
Производитель:
Фирма "Chien Wei Precise Technology Co., Ltd.", Тайвань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ I96031E106
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42868
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Машина координатная измерительная модели CE-1006AV-CNC
Назначение средства измерений
Машина координатная измерительная модели CE-1006AV-CNC (далее «машина»)
предназначена для автоматизированных трехмерных измерений геометрических параметров
изделий сложной формы.
Описание средства измерений
Принцип действия машины основан на считывании с измерительных шкал значений
измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.
Конструктивно машина является машиной портального типа с подвижным порталом.

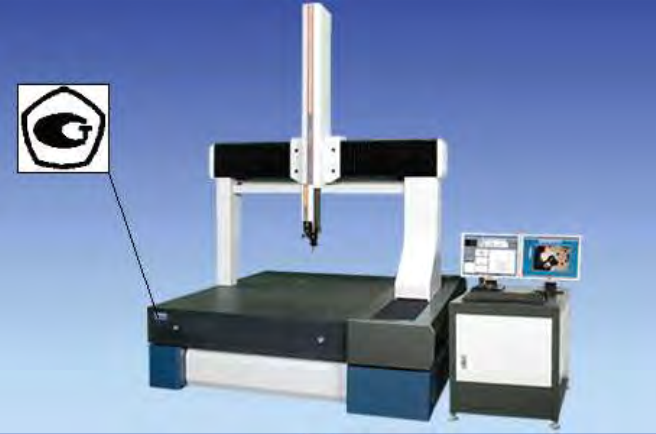

Рисунок 1 - Общий вид машины
Машина состоит из станины, гранитного измерительного стола с направляющими для
перемещения измерительных кареток, портала, встроенных измерительных шкал, электрон-
ного пульта ручного управления, персонального компьютера. Измерительные каретки имеют
тонкую подачу. Станина машины имеет регулируемые опоры для установки по уровню.
Машина оснащена контактным датчиком Renishaw MH20i с набором сферических кон-
тактных щупов, а также бесконтактным оптическим щупом Zoom 70XL.
В комплект поставки машины входит калибровочный образец для бесконтактного оп-
тического щупа и калибровочная сфера для контактных щупов.
Управление перемещением по осям осуществляется при помощи электронного пульта
для ручного управления.
Программное обеспечение
Машина работает с внешним программным обеспечением Quadra-Check 5000 (ПО),
входящим в комплект поставки. Программное обеспечение обеспечивает запись и обработку
результатов измерений.
Лист № 2
Всего листов 4
Quadra-Check
5000
2
8
CHA-256
Наименование
программного
обеспечения
Идентификаци-
онное наимено-
вание про-
граммного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Таблица 1
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма испол-
няемого кода)
47DCE0F4FB55E1A9E
53FB6FDF5DCDBCAE
0AA4BABED19C2D95
D2DD876FE1F7CAF
Программное обеспечение не предусматривает возможность доступа в настройки ПО,
для чего необходим уникальный программный код, имеющийся только у предприятия-
изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Основные метрологические технические характеристики машины представлены в
таблице 2.
Таблица 2
Наименование параметра и единицы измеренийЗначение параметра
Диапазон измерений линейных размеров, мм:
- по оси X0 – 800
- по оси Y 0 – 1000
- по оси Z0 – 600
Предел допускаемой случайной составляющей по- 5
грешности измерений координат точки, мкм
Пределы допускаемой абсолютной погрешности из-
мерений линейных размеров, мкм:
- при использовании контактного щупа
±
(5+L/200), L – измеряемая длина в мм
- при использовании бесконтактного оптического щупа
±
20
Дискретность отсчета, мкм1
Габаритные размеры (длина, ширина, высота), мм, не
1680
´
1900
´
3000
более
Масса, кг, не более4000
Параметры электропитания
напряжение (110
±
15) или (220
±
15) В пе-
ременного тока частотой 50/60 Гц,
потребляемая мощность, не более, 2 кВт
Скорость перемещения щупа, мм/с, не более300
Средний срок службы, лет, не менее5
Основные характеристики щупов представлены в таблице 3.
Таблица 3
Наименование параметра и единицы измеренийЗначение параметра
Рабочая длина контактных щупов, ммот 10 до 20
Диаметр наконечника контактных щупов, мм0,1; 0,3; 0,5; 0,7; 1,0; 1,5; 2,0; 2,5;
3,0; 4,0; 5,0; 6,0; 8,0; 18,0; 25,0
Увеличение бесконтактного оптического щупа
2,6
´
Поле зрения бесконтактного оптического щупа, мм
9,5
´
12,7
Лист № 3
Всего листов 4
Условия эксплуатации:
- диапазон температуры окружающего воздуха,
о
С20
±
1;
- диапазон относительной влажности окружающего воздуха, %от 55 до 65;
- диапазон атмосферного давления, кПаот 84 до 106,7;
- градиент температуры окружающего воздуха не более 1
о
С в течение 8 ч.
При нормировании метрологических характеристик учтено влияние программного
обеспечения.
Знак утверждения типа
Знак утверждения типа наносится резиновым клише на титульный лист руководства
по эксплуатации и на наружную сторону корпуса машины в виде наклейки.
Комплектность средства измерений
Комплектность машины представлена в таблице 4.
№ п/пНаименование
Таблица 4
Количество,
шт.
1
1
1
1
1
1
1
1
1
1Машина
2Электронный пульт для ручного управления
3Контактный датчик Renishaw MH20i
4Бесконтактный оптический щуп Zoom 70XL
5Набор сферических контактных щупов
6Калибровочная сфера Ø30 мм
7Калибровочный образец для бесконтактного оптического щупа
8Программное обеспечение Quadra-Check 5000
9Руководство по эксплуатации
10Методика поверки МП 2512-0010-2010
1
Поверка
осуществляется по документу «Машина координатная измерительная модели CE-1006AV-
CNC. Методика поверки. МП 2512-0010-2010», утвержденному ГЦИ СИ ФГУП «ВНИИМ
им. Д.И. Менделеева» 17 сентября 2010 г.
Основными средствами поверки являются эталонные плоскопараллельные концевые
меры длины 3-го разряда по МИ 2060-90.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Машина координатная измерительная
модели CE-1006AV-CNC. Руководство по эксплуатации», 2010 год.
Нормативные и технические документы, устанавливающие требования к машине ко-
ординатной измерительной модели CE-1006AV-CNC
1. МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины
в диапазоне 1
´
10
-6
– 50 м и длин волн в диапазоне 0,2 – 50 мкм.
2. Техническая документация фирмы «Chien Wei Precise Technology Co., ltd» (Тай-
вань).
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и продукции дру-
гих видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Лист № 4
Всего листов 4
Изготовитель
Фирма «Chien Wei Precise Technology Co., ltd» (Тайвань).
Адрес: Chen Pei N. Lane, Chen Pei Li, Fengshan City 830, Kaohsiung, Taiwan.
Заявитель
ОАО «ТПЗ-Инструмент».
Адрес: 300004, Россия, г. Тула, ул. Марата, 47-Б.
Телефон: (4872) 46-92-07.
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный № 30001-10.
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: (812) 251-76-01, факс: (812) 713-01-14.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«__»_________2011 г.
