Untitled document

Приложение к свидетельству № 42835

об утверждении типа средств измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы антенно-фидерных устройств JD723A, JD724B, JD725A

Назначение средства измерений

Анализаторы антенно-фидерных устройств (далее – анализаторы) предназначены для

измерения параметров сигналов базовых станций в системе мобильной связи в

диапазоне частот:

– от 25 МГц до 4000 МГц для анализаторов JD725A, JD723A;

– от 100 МГц до 2700 МГц для анализатора JD724B.

Описание средства измерений

Принцип измерения коэффициента стоячей волны по напряжению, потерь на отра-

жения и определения расстояния до неоднородности (неисправности) основан на анализе

сигнала, отраженного от измеряемого объекта.

К анализаторам АФУ JD724B и JD725A для измерения мощности выходного сигнала

возможно подключение внешних преобразователей измерительных JD736A или JD731A из

комплекта анализаторов базовых станций JD7105A.

Результаты измерений и режимы работы отображаются на цветном жидкокристалли-

ческом дисплее.

Конструктивно анализаторы базовых станций выполнены в виде моноблочного пере-

носного прибора. Внешний вид анализаторов и схема опломбирования изображены на рис. 1,

2, 3 и 4.

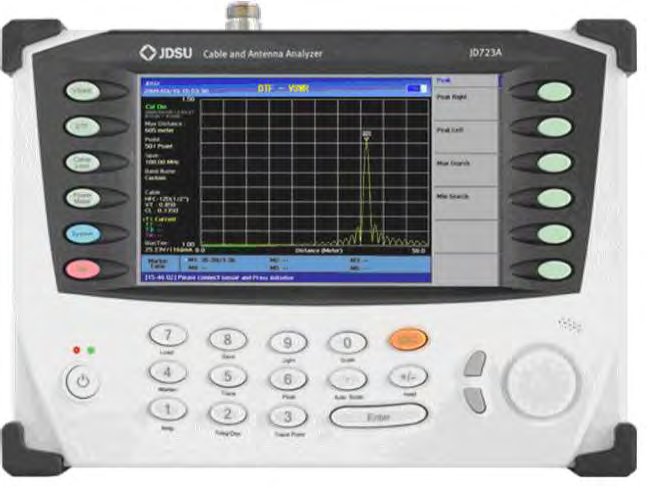

Рисунок 1 - Общий вид анализатора JD723A

Лист № 2

всего листов 6

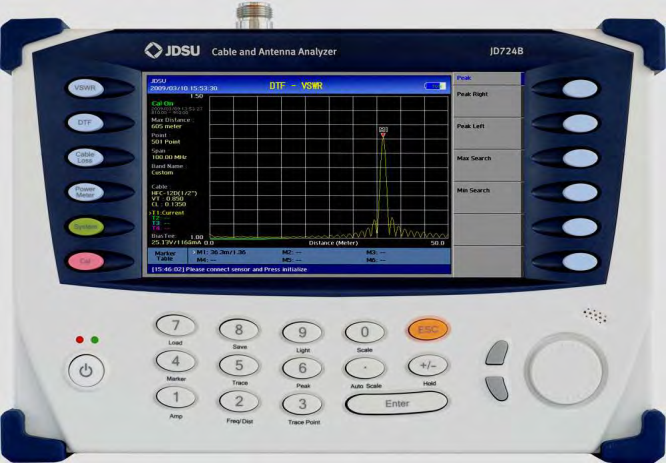

Рисунок 2 - Общий вид анализатора JD724B

Рисунок 3 - Общий вид анализатора JD725A

Лист № 3

всего листов 6

Рисунок 4 - Схема опломбирования

Программное обеспечение

Программное обеспечение предназначено для управления режимами работы анализа-

торов.

Идентификационные данные ПО анализаторов следующие:

Наименование

программного

обеспечения

Идентификаци-

онное наимено-

вание программ-

ного обеспечения

Номер версии

(идентификаци-

онный номер)

программного

обеспечения

Цифровой иденти-

фикатор программ-

ного обеспечения

(контрольная сумма

исполняемого кода)

JD723a

JD725a

JD724b

Aca3a

Aca5a

Aca4b

3.038.006a

3.037.002b

c739d0311 (hex)

651f38d49 (hex)

6b24a7361 (hex)

Алгоритм

вычисления

цифрового

идентификато-

ра программно-

го обеспечения

CRC-32

Защита программного обеспечения от преднамеренных и непреднамеренных измене-

ний соответствует уровню «С» по МИ 3286-2010.

Метрологические и технические характеристики

Наименование характеристики

Тип прибора

JD724В

JD725A

25 – 4000

100 – 2700

JD723A

25 – 4000

Диапазон рабочих частот, МГц

Пределы допускаемой относительной погреш-

ности установки частоты

±75Z10

-6

Диапазон измерения коэффициента стоячей

волны по напряжению (КСВН)

1,00 – 65,00

Пределы допускаемой относительной погреш-

ности измерения КСВН, %

Разрешающая способность при измерении КСВН

Диапазон измерения обратных потерь, дБ

Пределы абсолютной погрешности измерения

обратных потерь, дБ:

±5К

0,01

0 – 60

±0,5

±1,0

Место для пломбирования

Лист № 4

всего листов 6

±7,0

1234

- призначенияхобратныхпотерьот0до6,5дБвкл.;±1,5

- призначенияхобратныхпотерьот6,5до16дБвкл.;

- при значениях обратных потерь свыше 16 дБ

Диапазон определяемых расстояний до место-

положения неисправности, м0 – 1250

Разрешающая способность при определении

расстояний, м

1,5Z10

Z0,95,

где: V

– относительная скорость распро-

странения в кабеле;

, Гц – разность между установленной

конечной и начальной частотой

Диапазон измерения коэффициента передачи, дБ:

в диапазоне частот от 25 МГц до 2500 МГц

в диапазоне частот от 2500 МГц до 4000 МГц

минус 90 – 50

минус 80 – 50

-------

Пределы допускаемой абсолютной погрешности

коэффициента передачи, дБ

±2,0

Диапазон измерения поглощаемой мощности с

преобразователем поглощаемой мощности

измерительным JD736A (опция) в диапазоне

частот от 20 до 3800 МГц, мВт

0,001 – 100,0

0,001 – 100,0-----

Пределы допускаемой относительной погреш-

ности измерения поглощаемой мощности сину-

соидального гармонического сигнала, %

±10

±10----

Коэффициент стоячей волны по напряжению

входа преобразователя, не более:

- в диапазоне частот от 50 до 2500 МГц вкл.

- в диапазоне частот от 2500 до 3500 МГц

1,12

1,125

1,12

1,125---

Диапазон измерения проходящей мощности с

преобразователем проходящей мощности изме-

рительным JD731A (опция) в диапазоне частот

от 0,3 до 3800 МГц, Вт

0,15 – 50

0,15 – 50---

Пределы допускаемой относительной погреш-

ности измерения проходящей мощности сину-

соидального гармонического сигнала от 0,15 Вт

до 50 Вт, %

±7,0----

Коэффициент стоячей волны по напряжению

входа преобразователя, не более:

- в диапазоне частот от 300 до 3000 МГц вкл.

- в диапазоне частот от 3000 до 3800 МГц

1,07

1,10

1,07

1,10----

Масса, кг, не более

2,1

2,02,0

Габаритные размеры, мм, не более

260

190

Электропитание: от внутреннего или внешнего

источника постоянного тока, В

10 – 15,0

Потребляемый от источника питания ток, мА,

не более

1100

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

минус 10 – 50

95 при t=25 °С

Лист № 5

всего листов 6

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом

компьютерной графики и на лицевую панель в левом верхнем углу анализатора методом

наклейки или гравировки.

Комплектность средства измерений

В комплект поставки анализатора АФУ входят:

Наименования комплектующих принадлежностейТип анализатора

JD725А

Анализатор антенно-фидерных устройств (АФУ)1 шт.

Переносной мягкий футляр 1

USB память 1

Кабель подключения LAN 1

Преобразователь поглощаемой мощности измерительный*

JD736A

JD724B JD723A

1 шт. 1 шт.

1 1

* --

Преобразователь проходящей мощности измерительный*

JD731A

*--

Дополнительные принадлежности*

Руководство по эксплуатации1

Инструкция по эксплуатации на СD диске JD725A-505611

Инструкция по эксплуатации на CD диске JD723A-50561 --

Методика поверки1

-- --1

* - поставляется по отдельному заказу.

Поверка

осуществляется в соответствии с методикой поверки 433-002-2011 «Анализаторы антенно-

фидерных устройств JD723A, JD724B, JD725A. Методика поверки», утвержденной ГЦИ СИ

ФГУ «Тест-С.-Петербург» 04.03.2011 г.

В перечень основного поверочного оборудования входят:

– нагрузки коаксиальные Э9-159, Э9-141, Э9-143, Э9-160 из набора мер КСВН и

полного сопротивления ЭК9-140, 0 – 4 ГГц, КСВН=1,01 – 2,0, ПГ ±(1,5 – 3,0) %;

– частотомер универсальный CNT-85R, 10 Гц – 300 МГц; 100 МГц – 3 ГГц, ПГ ±5Z10

-11

;

– аттенюатор резисторный из комплекта Р4-38, 0 – 5,0 ГГц; 30 дБ ± 0,3 дБ;

– аттенюатор ступенчатый высокочастотный RSP, 0 – 2700 МГц, 0 – 139,9 дБ,

ПГ ±(0,2 – 0,4) дБ;

– ваттметр поглощаемой мощности эталонный ВПРМ-2100, 50 МГц – 18 ГГц;

1 мкВт – 100 мкВт; ПГ ±2,0 %;

– ваттметр поглощаемой мощности эталонный ВПМЭ-2, 0 – 18 ГГц, 3 мкВт – 30 мВт,

ПГ ±1,5 %;

– измеритель модуля коэффициента передачи и отражения Р2М-18, 10 МГц – 18 ГГц,

КСВН 1,03 – 3,0, ПГ ±3 К %.

Сведения о методиках (методах) измерений

Методы измерений приведены в G7123A-50361 «Анализаторы антенно-фидерных

устройств JD723A, JD724B. Инструкция по эксплуатации» и в JD725A-50561 «Анализатор

антенно-фидерных устройств JD725A. Инструкция эксплуатации».

Лист № 6

всего листов 6

Нормативные и технические документы, устанавливающие требования к анализаторам

антенно-фидерных устройств JD723A, JD724B, JD725A

1. МИ 1700-87 «Государственная поверочная схема средств измерений полного

сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и

3,5/1,52 мм в диапазоне частот от 0,02 – 18 ГГц».

2. Техническая документация фирмы-изготовителя «JDSU Deutschland, GmbH»,

Германия.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

– выполнение работ по оценке соответствия средств связи установленным законода-

тельством Российской Федерации обязательным требованиям.

Изготовитель

Фирма «JDSU Deutschland, GmbH», Германия.

Muehleweg 5, D-72800 Eningen u.A., Germany

Заявитель

Филиал ООО «ДЖЕЙДСЮ Германия ГмбХ»

Адрес: 115093, г. Москва, ул. Павловская, д. 7. Тел. (495) 956-47-60.

Испытательный центр

ГЦИ СИ ФГУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре

под № 30022-10.

190103, г. Санкт-Петербург, ул. Курляндская, д. 1.

Тел.: (812) 251-39-50, 575-01-00, факс: (812) 251-41-08.

E-mail: letter@rustest.spb.ru

Заместитель Руководителя

Федерального агентства по

техническому регулированию

и метрологииВ.Н. Крутиков

М.П.«____»___________2011 г.
