Счетчики аэрозольных частиц Lighthouse, ГРСИ 46925-11

Смотреть ГРСИ
46924-11

Номер госреестра:

46925-11

Наименование СИ:

Счетчики аэрозольных частиц

Обозначение типа:

Lighthouse

Производитель:

Фирма "Lighthouse Worldwide Solutions, Inc.", США

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

09.06.2016

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 42817

об утверждении типа средств измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Счётчики аэрозольных частиц Lighthouse модификаций

Lighthouse Handheld , Lighthouse Solair, Lighthouse Remote

Назначение средства измерений

Счётчики аэрозольных частиц Lighthouse (далее - счётчики Lighthouse) предназначены

для измерения счетной концентрации аэрозольных частиц в воздухе и неагрессивных газах в

соответствии с ГОСТ ИСО 14644-1-2002 «Чистые помещения и связанные с ними контроли-

руемые среды».

Описание средства измерений

Принцип действия счётчиков Lighthouse основан на регистрации рассеянного оптиче-

ского излучения. В качестве источника света используется полупроводниковый лазер. Час-

тицы, попадая в освещённый рабочий объем конденсорной системы, создаваемый в одном из

фокусов, рассеивают излучение, которое регистрируется фотоприемником, расположенном

во втором фокусе. Прямое излучение поглощается световой ловушкой, выполненной в виде

абсолютно чёрного тела. Использование эллиптического зеркала обеспечивает регистрацию

рассеянного лазерного излучения в телесном угле, близком к 2π. Интенсивность светового

импульса пропорциональна размеру частицы, а количество световых импульсов определяет

число аэрозольных частиц. Прокачка анализируемой пробы осуществляется встроенным на-

сосом (за исключением счетчиков Remote, оборудованных внешним побудителем расхода).

Результаты измерений могут быть представлены в интегральной или дифференциальной

форме.

Конструктивно счётчики Lighthouse выполнены в виде единого блока (рис. 1, 2, 3).

Модели отличаются исполнением корпуса, способами управления, диапазонами счётной

концентрации, значениями объёмного расхода, габаритными размерами и массой. В зависи-

мости от исполнения модели счетчиков Lighthouse имеют численные обозначения и допол-

нительную буквенную индексацию. Численные обозначения моделей (Lighthouse Handheld

2016, 3013, 3016, 5016; Lighthouse Solair 1001, 1100, 3010, 3100, 3200, 3350, 5100, 5200, 5350;

Lighthouse Remote 110x, 201x, 301x, 501x, 310x, 510x) указывают на установленные каналы

регистрации размеров частиц и значения номинального объемного расхода анализируемой

пробы.

Программное обеспечение.

Управление осуществляется с помощью сенсорного экрана на передней панели счётчи-

ков (модели Handheld; Solair), либо посредством клавиш на передней панели счетчика моде-

ли Handheld 3013 с помощью внутреннего программного обеспечения (версия 4.0 и выше)

или с помощью внешнего программного обеспечения LMS Express (версия 7.0 и выше) (мо-

дели Remote). Передача результатов измерений может осуществляться на персональный

компьютер посредством программного обеспечения LMS XСhange (версия 1.6 и выше) через

цифровые интерфейсы RS-232, USB, RJ-45 (RS-485/Modbus, Ethernet), а также через аналого-

вый токовый выход.

Идентификационные данные программного обеспечения приведены в таблице 1.

Лист № 2

всего листов 6

Таблица 1

Наименование

программного

обеспечения

Идентификацион-

ное наименование

программного

обеспечения

Цифровой идентификатор

программного обеспечения

(контрольная сумма испол-

няемого кода)

LMS XСhange

«LmsXChange.exe»

1.6

MD5

LMS Express

LmsExpress.msi

7.0

MD5

Номер версии

(идентифика-

ционный но-

мер) про-

граммного

обеспечения

Алгоритм вы-

числения циф-

рового иден-

тификатора

программного

обеспечения

10ee7ee8cef3ff02dcbe2396f5

7e5c70

98c39bd607b25c9d16806e4b

276abfc5

Нормирование метрологических характеристик проведено с учетом того, что внутреннее

программное обеспечение версии 4.0 и выше является неотъемлемой частью счетчиков.

Внешнее программное обеспечение «LMS XСhange» версии 1.6 и «LMS Express» версии

7.0 не может привести к искажениям результатов измерений счётчиков, отображаемых на

дисплее или передаваемых посредством цифрового выхода, так как предназначено для сбора,

сохранения, удаления данных из памяти счётчиков.

Счетчики имеют защиту программного обеспечения от преднамеренных или непредна-

меренных изменений, соответствующую уровню «С» по МИ 3286-2010.

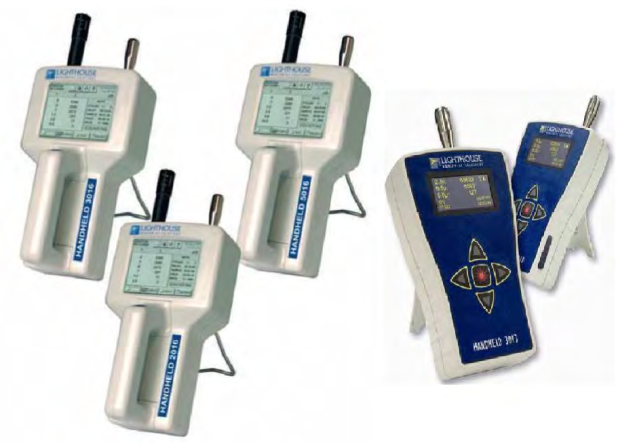

Рис. 1. Внешний вид счётчиков аэрозольных частиц Lighthouse Handheld

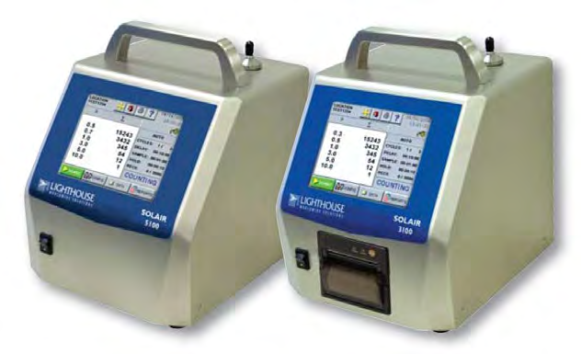

Рис. 2. Внешний вид счётчиков аэрозольных частиц Lighthouse Solair

Лист № 3

всего листов 6

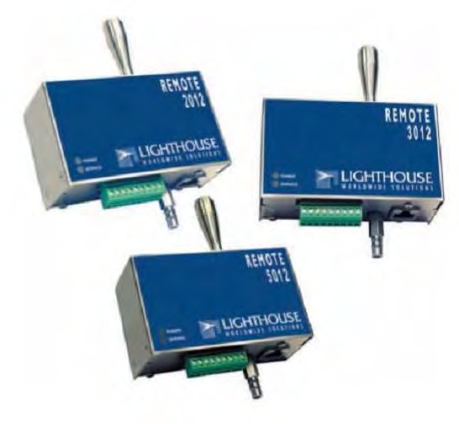

Рис. 3. Внешний вид счётчиков аэрозольных частиц Lighthouse Remote

Solair

3016

Метрологические и технические характеристики

1.Диапазоны счетной концентрации аэрозольных частиц приведены в таблице 2.

Таблица 2

МодельДиапазоны показаний, дм

-3

Диапазоны измерений, дм

-3

2016

Handheld

3013

От 0 до 140000От 10 до 140000

3100

5016

1001От 0 до 140000От 10 до 140000

1100

От 0 до 17000От 10 до 17000

501x

3200От 0 до 8000От 10 до 8000

3350От 0 до 7000От 10 до 7000

5100От 0 до 17000От 10 до 17000

5200От 0 до 8000От 10 до 8000

5350От 0 до 7000От 10 до 7000

201x

301xОт 0 до 70000От 10 до 70000

Remote

110x

310xОт 0 до 17000От 10 до 17000

510x

2. Пределы допускаемой относительной погрешности, %

20.

3. Технические характеристики счетчиков приведены в таблице 3.

Таблица 3

Модель

Каналы регистрации

размеров частиц, мкм

2,83±0,15

Номинальный

объемный рас-

ход, дм

/мин

2016

3013

Handheld

3016

5016

Solair1001

0,2-0,3; 0,3-0,5; 0,5-0,7; 0,7-1; 1-2; более 2

0,3-0,5; 0,5-0,7; 0,7-1; 1-2,5; 2,5-5; 5-10; более 10

0,3-0,5; 0,5-0,7; 0,7-1; 1-2; 2-2,5; 2,5-3; 3-5; 5-10; 10-25;

более 25

0,5-0,7; 0,7-1; 1-3; 3-5; 5-10; 10-25; более 25

0,1-0,2; 0,2-0,3; 0,3-0,5; 0,5-1; 1-5; 5-10; 10-20; более 20

0,28±0,02

Лист № 4

всего листов 6

Модель

объемный рас-

1100

более 1

Модель

мощность,

ВА

222

127

Handheld

Каналы регистрации

Номинальный

размеров частиц, мкм

хо

, дм

мин

0,1-0,15; 0,15-0,2; 0,2-0,25; 0,25-0,3; 0,3-0,5; 0,5-0,7; 0,7-1;

1-5; более 528,3±1,4

3100

32000,3-0,5; 0,5-1; 1-3; 3-5; 5-10; 10-25; более 2556,6±2,8

3350 100±5

5100 28,3±1,4

52000,5-0,7; 0,7-1; 1-3; 3-5; 5-10; 10-25; более 2556,6±2,8

5350 100±5

201x 0,2-0,3; 0,3-0,5; более 0,5

301x0,3-0,5; 0,5-1; 1-3; более 32,83±0,15

501x 0,5-5; 5-10; более 10

Remote

110x

0,1-0,15; 0,15-0,2; 0,2-0,25; 0,25-0,3; 0,3-0,5; 0,5-0,7; 0,7-1;

310x0,3-0,5; 0,5-1; 1-5; более 5

28,3±1,4

510x 0,5-1; 1-5; 5-10; 10-25; более 25

4. Масса, габаритные размеры, электрическое питание и потребляемая мощность приведе-

ны в таблице 4.

Таблица 4.

Масса, кг

Габаритные размеры,

Электрическое

Потребляемая

С батаре- Без бата-Д х Ш х В, мм

питание

ейреи

2016220 (+ 22;-22) В

3013 частота (50

1) Гц;

3016 0,68 105

165

от встроенной ак-

кумуляторной ба-

50161222

127

тареи напряжени-

ем 7,2 В

1001

3200

5200

1100

6,75,8203

216

226

220 (+ 22;-22) В

31006,85,9248

203

260

частота (50

1) Гц;

от встроенной ак-

Solair

3350

12,52 11,2 394

203

264

кумуляторной

ба-

250

5100 6,8 5,9 248

203

260

тареи напряжени-

5350

12,5211,2394

203

264

ем 15,2 В

201x

301x0,3543

107

От внешней

ти

501x

постоянного тока

110x3,18 267

194

85 напряжением

310x 0,989

107

24 В

510x0,4443

107

Remote15

5. Условия эксплуатации:

−

диапазон температуры окружающей среды

−

диапазон относительной влажности

−

диапазон атмосферного давления

6. Наработка на отказ, ч

от 10 до 40

С;

от 10 до 85 %;

от 84 до 106,7 кПа.

5000.

7. Средний срок службы, лет5.

Лист № 5

всего листов 6

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель счётчиков и титульный лист руко-

водства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Комплектность поставки счётчиков аэрозольных частиц Lighthouse приведена в таблице 5.

Таблица 5

Руководство по эксплуатации

Наименование

Счётчик аэрозольных частиц Lighthouse

Р 50.2.047 – 2005 «ГСОЕИ. Счётчики аэрозольных частиц. Методика поверки»

Количество

1 шт.

1 экз.

Поверка

осуществляется по документу «Р 50.2.047 – 2005 «ГСОЕИ. Счётчики аэрозольных частиц.

Методика поверки», утверждённомуГЦИ СИ ФГУП «ВНИИФТРИ» 27.12.2005 г.

Основные средства поверки: счётчик аэрозольных частиц лазерный Handheld 3016 IAQ, но-

мер по Госреестру 40830-09.

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «Счётчики аэрозольных частиц Lighthouse. Ру-

ководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к счётчикам

аэрозольных частиц Lighthouse, модификации Lighthouse Handheld; Lighthouse Solair;

Lighthouse Remote

1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Госу-

дарственная поверочная схема для средств измерений дисперсных параметров аэрозолей,

взвесей и порошкообразных материалов».

2. Техническая документация фирмы-изготовителя.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

при выполнении работ по обеспечению безопасных условий и охраны труда.

Изготовитель

фирма «Lighthouse Worldwide Solutions, Inc», США

1221 Disk Drive, Medford, OR 97501, USA

Тел.: 800 945 5905, 510 438 0500

www.golighthouse.com

Заявитель

ООО ПСК «Клинрум Инструментс»

г. Москва, ул. маршала Малиновского, д. 6, корп. 1

Тел. (499) 196-7727, 7594; факс: (499) 196-7727

http://www.clri.ru, e-mail: clri@clri.ru

Лист № 6

всего листов 6

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»

190005, Санкт-Петербург, Московский пр., 19

Тел. (812) 251-76-01, факс (812) 713-01-14

e-mail: info@vniim.ru, http://www.vniim.ru

регистрационный номер 30001-10.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииВ.Н. Крутиков

М.П."____"____________________ 2011г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
58381-14	Счетчики воды	Пульсар Т, Пульсар К	ООО НПП "Тепловодохран", г.Рязань	4 года - для гор.воды; 6 лет - хол.	Перейти
46589-11	Счетчики воды крыльчатые мокроходные	Росич ВКМ	ООО "ПК Прибор", г.Москва	6 лет	Перейти
14357-94	Расходомеры-счетчики газа турбинные с коррекцией по давлению и температуре	МАРС	ГНЦ РФ "НИИТеплоприбор", г.Москва	2 года	Перейти
9666-84	Счетчики моточасов	228чп (228чп 72, 228чп Т2, 228чп-110, 237чп)	Часовой завод "Восток", г.Чистополь	Нет данных	Перейти
72676-18	Счетчики электрической энергии однофазные многофункциональные	AM550-E	Фирма "ISKRAEMECO" (Iskraemeco d.d.), Словения	16 лет	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСчетчики аэрозольных частиц LighthouseГРСИ 46925-11

Заказать поверку
Счетчики аэрозольных частиц Lighthouse
ГРСИ 46925-11
