Номер госреестра:
46902-11
Наименование СИ:
Весы электронные
Обозначение типа:
Seller SL
Производитель:
Фирма "SD Scale Co. Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.06.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42774
об утверждении типа средств измерений
лист 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные Seller SL
Назначение средства измерений
Весы электронные Seller SL предназначены для измерений массы товаров.
Описание средства измерений
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза
тензорезисторным датчиком в электрический сигнал, с последующей его обработкой в цифровой
вид и выдачи измеренных значений массы на цифровой дисплей.
Конструктивно весы состоят из корпуса, грузоприемного устройства, встроенного бло-
ка клавиатуры и клавиш памяти цен, жидкокристаллического либо светодиодного дисплея.
Весы имеют следующие конструктивные исполнения:
– SL-100 содностороннимдисплеем массыисчетырьмяфункциональнымикнопками;
– SL-201 с двусторонними дисплеями массы, цены и стоимости, с клавиатурой 24 кнопки,
включая 6кнопок памятицен товаров;
– SL-202 с двусторонними дисплеями массы, цены и стоимости, с клавиатурой 24 кнопки,
включая 7кнопок памятицен товаров;
– SL-203 с двусторонними дисплеями массы, цены и стоимости, с клавиатурой 36 кнопок,
включая 15кнопокпамятицентоваров;
– SL-204 сдвусторонними дисплеями массы,ценыи стоимости, склавиатурой 16кнопок;
– SL-205 с двусторонними дисплеями массы, цены и стоимости, с клавиатурой 56 кнопок,
включая 40клавишпамятицентоваров;
Такжевесывыпускаются вдвух исполненияхпоспособукреплениядисплея:
-исполнениеВ –дисплейкрепитсянепосредственнонакорпусе весов,
-исполнениеР –дисплейкрепитсянакорпусе весовпосредствомстойки.
Общий вид весов
Рисунок 1 - Seller SL 201P15 LCDРисунок 2 - Seller SL 202B15 LCD
Весы выпускаются трех модификаций: 6; 15; 30, отличающихся пределами
взвешивания и значениями нормируемых метрологических характеристик.
Весы всех конструктивных исполнений поставляются с жидкокристаллическими
(дополнительное обозначение LCD) либо cо светодиодными дисплеями (дополнительное
обозначение LED).
лист 2
всего листов 4
Весы имеют следующие функции:
−
автоматическую и полуавтоматическую установку показаний массы на нуль;
−
выборку массы тары;
−
вычисления стоимости (за исключением SL-100);
−
вычисления суммарной стоимости результатов нескольких взвешиваний (за исключе-
нием SL-100);
−
сохранение памяти цен товаров (за исключением SL-100, SL-204);
Идентификация и защита метрологически значимой части встроенного программного
обеспечения (ПО) весов производится с помощью отображаемого при включении весов
значения версии ПО и контрольного числа, а также пломбирования весов.

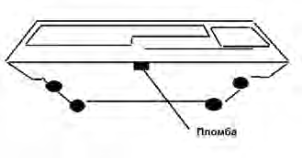

Схема пломбирования весов Seller SL
Пломба устанавливается на днище весов в передней части и защищает доступ к
служебному переключателю.
обеспечения
онноеидентификаци
обеспечения
Программное обеспечение
Программное обеспечение весов выполняется на базе микроконтроллера и жестко
привязано к их электрической схеме. Программное обеспечение состоит из модулей
(подпрограмм) обслуживания периферии, расчета веса и взаимодействия с пользователем.
Модуль обслуживания периферии производит опрос клавиатуры, вывод на дисплей,
контролируетпитаниевесов,опрашиваетАЦП,управляетобменомданнымипо
последовательному порту, хранит и загружает из энергонезависимой памяти градуировочные
константы и настройки. Модуль расчета веса получает от модуля обслуживания периферии
значение АЦП и значения градуировочных констант и производит расчет веса, отслеживает
динамику его изменения и контролирует, чтобы он не вышел за границы допустимых значений.
Модуль взаимодействия с пользователем подготавливает к выводу на дисплей в символьном
виде данные, полученные им от модулей расчета веса и обслуживания периферии. Также, он
обрабатывает данные о нажатых клавишах и выдает соответствующие команды модулю
взвешивания, после чего производит анализ результатов выполнения этих команд и выдачу их
пользователю.
Cведенияобидентификационныхданныхпрограммногообеспеченияприведенывтаблице1
Таблица 1
Цифровой
обеспечения
(контрольная
идентификаторАлгоритм
цифрового
идентификатора
Наименование
Идентификаци
(
Номер версии
программноговычисления
программного наименованиеонный номер)
обеспеченияпрограммногопрограммного
trialпрограммного
исполняемого обеспечения
кода)
ПрограммавесовSellerSLV 1.221.22BB7B0CD8CRC32
Защитапрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
лист 3
всего листов 4
Метрологические и технические характеристики:
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), действительной
цены деления отсчета (d), поверочного деления (е), и диапазона выборки массы тары приведены
в таблице 2.
Таблица 2
Max,Min,d и e,Диапазон выборки массы
кг кг г тары, кг
60,02от 0,02 до 3 кг включ. - 1;От 0 до 2,999
св. 3 кг - 2
15 0,04 от 0,04 до 6 кг включ. - 2; От 0 до 5,998
св. 6 кг - 5
30 0,1 от 0,1 до 15 кг включ. - 5; От 0 до 9,990
св. 15 кг - 10
–
33
Пределы допускаемой погрешности приведены в таблице 3.
Таблица 3
Max,Пределы допускаемой погрешности
кгпри поверке в интервалах взвешивания, г
6 от 0,02 до 0,5 кг включ. ± 0,5
св. 0,5 до 2 кг включ.± 1
св. 2 кг до 3 кг включ. ± 1,5
св. 3 до 4 кг включ.± 2
св. 4 кг± 3
15от 0,04 до 1 кг включ. ± 1
св. 1 до 4 кг включ.± 2
св. 4 до 6 кг включ.± 3
св. 6 до 10 кг включ. ± 5
св. 10 кг ± 7,5
30от 0,1 до 2,5 кг включ. ± 2,5
св. 2,5 до 10 кг включ. ± 5
св. 10 до 15 кг включ.± 7,5
св. 15 до 20 кг включ.± 10
св. 20 кг± 15
– пределы допускаемой погрешности в эксплуатации (у пользователя) равны
удвоенному значению пределов допускаемой погрешности при поверке.
– класс точности по ГОСТ Р 53228-2008............................................................средний (III)
– влияние устройства установки на нуль на результат взвешивания, не более........±0,25 е
– показания на дисплее массы, г, не более............................................................... Max +9 e
– диапазон рабочих температур,
о
С ................................................от минус 10 до плюс 40
–относительная влажность, не более .........................................85% при температуре 40
о
С
– электрическое питание:
– напряжением, В..............................................................................................220
+22
– частотой, Гц...................................................................................................... 50 ±1
– потребляемая мощность, В
×
А, не более:.........................................................................13 –
габаритные размеры весов со стойкой, мм, не более.................................350 х 380 х 450 -
габаритные размеры весов без стойки, мм, не более.................................350 х 380 х 140
– масса весов, кг., не более: .....................................................................................................4 –
время выхода на режим работы, мин., не более ..............................................................10 –
долговечность, количество циклов (нагружения/разгружения), не менее.............100000 –
значение вероятности безотказной работы за 2000 ч ...................................................0,92 –
средний срок службы, лет ...................................................................................................12
лист 4
всего листов 4
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руководства
по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.
Комплектность средства измерений
Весы........................................................................................................................1 комплект
Руководство по эксплуатации .............................................................................1 экз.
Поверка
осуществляется по ГОСТ Р 53228-2008 "Весы неавтоматического действия".
Основное поверочное средство - гири класса точности М
1
по ГОСТ 7328-2001.
Сведения о методиках (методах) измерений
Методы измерений приведены в руководстве по эксплуатации «Весы электронные Seller
SL. Руководство по эксплуатации».
Нормативныедокументы,устанавливающиетребованияквесам электроннымSellerSL
ГОСТ Р 53228-2008 "Весы неавтоматического действия".
ГОСТ 8. 021-2005 " Государственные поверочные схемы для средств измерения массы."
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке
товаров.
Изготовитель
"SD Scale Co. Ltd", Китай.
3785, No.1128 Jindu Road, Minhang District, Shanghai.
Заявитель
Общество с ограниченной ответственностью (ООО) «Объединенные технологии», г. Москва,
111024, г. Москва, ул. Авиамоторная, д. 55, корп. 31, тел/факс: 780-5556
Испытательный центр
ГЦИ СИ ФГУ «РОСТЕСТ-Москва»,
регистрационный номер № 30010-10 в Государственном реестре, 117418, г. Москва, Нахимов-
ский пр., 31
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
В. Н. Крутиков
" ____ " _____________ 2011 г.
М.п.
