Номер госреестра:
46849-11
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ABK 10, ABK 10A
Производитель:
Фирма "ZWAR S.A.", Польша
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 78 шт. с зав.№ ABK 10: 001100/79, 0010093/79, 008412, 08092, 012750/76, 013091, 619, 625, 956, 2123/86, 3593, 3594, 3614, 3735, 3738, 3739, 3761, 3790, 3794, 3833, 6713/86, 6758/86, 6759/86, 6798/86, 7031/86, 7086/86, 7106/86, 7386/86, 7393/86, 7817/86, 7885/86, 7889/86, 8830/86, 9129/86, 11328, 12025/86, 17873/86, 19155/86, 19162/86, 19167/86, 19526/81, 25872/81, 25937/81, 25946/81, 25950/81, 32019, 32028, 32033, 32156, 32157, 32164, 32168, 32361, 32412, 32419, 32431, 32446, 32458, 32461, 32465, 32563, 32641, 32678, 32685, 32689, 34790, 35161, 35997, 4984180; ABK 10A: 008616/79, 6655/89, 6662/89, 6671/89, 10174/87, 10177/87, 10187/87
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42693
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

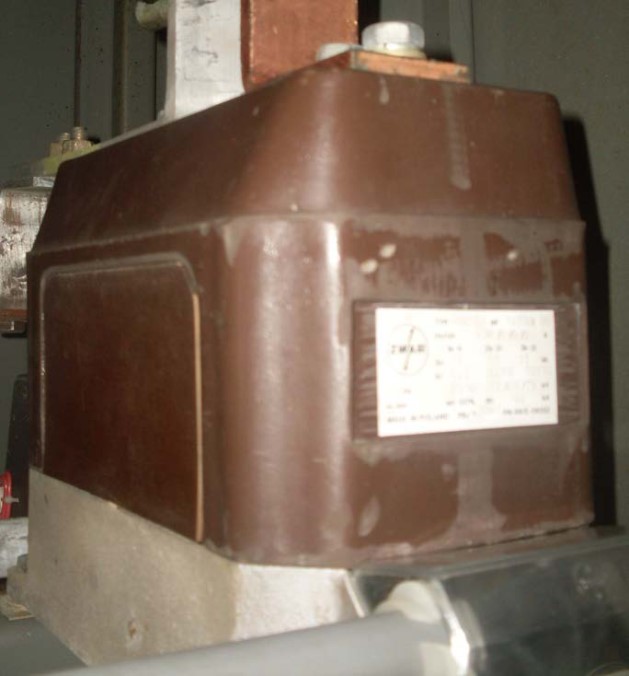

Трансформаторы тока ABK 10, ABK 10A
Назначение средства измерений
Трансформаторы тока АВК 10, ABK 10A (далее – трансформаторы) предназначены для
передачи сигналов измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства
внутренней установки электрических подстанций и являются комплектующими изделиями.
Описание средства измерений
Принцип действия трансформаторов тока основан на использовании явления
электромагнитной индукции, т.е. на создании ЭДСпеременным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей
электрических величин.
Трансформаторы тока АВК 10, ABK 10A по принципу конструкции – опорные, с литой
изоляцией. По числу ступеней трансформации – одноступенчатые, с двумя или тремя
вторичными обмотками – одна для измерений и учета и одна или две для защиты. С одним
коэффициентом трансформации.Приустановке помещаются в ячейку комплектного
распределительного устройства.
лист № 2
всего листов 4
2
Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную
изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на
верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов
М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой
крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка,
закрывающая зажимы, пломбируется для исключения несанкционированного доступа. Для
подсоединения наконечников проводов зажимы имеют винты М5.
Опорная рама трансформатора литая, с отверстиями для крепления болтами М10. На
раме расположен зажим заземления под болт М8.
Рабочее положение трансформаторов в пространстве – любое. На боковой стенке
корпуса трансформаторы имеют табличку технических данных.
Трансформаторы изготовлены в двух модификациях АВК 10 и АВК 10А, отличающихся
материалом корпуса.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
Метрологические и технические характеристики
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальная частота напряжения сети, Гц
Номинальный первичный ток, А
10
12
50
100, 150, 200,
300, 600
5
0,5
15
10Р
от 15 до 30
Номинальный вторичный ток, А
Класс точности вторичной обмотки для измерений и учета
Номинальная вторичная нагрузка обмотки для измерений и учета
с коэффициентом мощности cos φ
2
= 0,8, ВHА,
Класс точности вторичной обмотки для защиты
Номинальная вторичная нагрузка вторичной обмотки для защиты
с коэффициентом мощности cos φ
2
= 0,8, ВHА,
Номинальный коэффициент безопасности приборов
вторичной обмотки для измерений и учета, не более
10
лист № 3
всего листов 4
3
Номинальная предельная кратность вторичных
обмоток для защиты, не менее
Габаритные размеры, мм, (длина×ширина×высота)
Масса, кг
Климатическое исполнение и категория размещения по ГОСТ 15150-69
10
300×170×250
20
У3
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных
трансформатора и типографским способом на титульный лист паспортов.
Комплектность средства измерений
Таблица 1 - Комплектность трансформаторов тока АВК 10, АВК 10А.
№НаименованиеМодификация
п/пABK 10ABK 10A
1. Трансформатор 69 шт. 7 шт.
Зав. №№ 001100/79, 0010093/79, 008412, Зав. №№ 008616/79, 6655/89,
08092, 012750/76, 013091, 619, 625, 956, 6662/89, 6671/89, 10174/87,
2123/86, 3593, 3594, 3614, 3735, 3738,10177/87, 10187/87
3739, 3761, 3790, 3794, 3833, 6713/86,
6758/86, 6759/86, 6798/86, 7031/86,
7086/86, 7106/86, 7386/86, 7393/86,
7817/86, 7885/86, 7889/86, 8830/86,
9129/86, 11328, 12025/86, 17873/86,
19155/86, 19162/86, 19167/86, 19526/81,
25872/81, 25937/81, 25946/81, 25950/81,
32019, 32028, 32033, 32156, 32157, 32164,
32168, 32361, 32412, 32419, 32431, 32446,
32458, 32461, 32465, 32563, 32641, 32678,
32685, 32689, 34790, 35161, 35997,
4984180
2.Паспорт69 экз.7 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05);
прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока АВК 10 и АВК 10А
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная
схемадлясредствизмеренийкоэффициентаиугламасштабногопреобразования
синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
лист № 4
всего листов 4
4
4. Техническая документация фирмы «ZWAR S.A.», Польша.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «осуществление торговли и товарообменных операций…» (п. 7 ч. 3 ст. 1 Федерального Закона
от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»);
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об
обеспечении единства измерений»).
Изготовитель
Фирма «ZWAR S.A.», Польша.
Адрес: 06-300 Przasnysz, ul. Lesno 59, Poland.
Тел.: +48 478 22 29Факс: +48 478 32 77.
Заявитель
ООО НПО «МИР», г. Омск.
Адрес: 644105, г.Омск-105, ул.Успешная, 51.
Тел.: 8 (3812) 61-99-74Факс: 8 (3812) 61-83-72
Web-сайт: http://www.mir-omsk.ru
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральноегосударственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииВ.Н. Крутиков
«»2011 г.
