Источники питания постоянного тока EXTECH серии 3822XX мод. 382200, 382202, 382213, 382260, 382270, 382276, 382280, 382290, ГРСИ 46845-11
Номер госреестра:
46845-11
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
EXTECH серии 3822XX мод. 382200, 382202, 382213, 382260, 382270, 382276, 382280, 382290
Производитель:
Компания "Extech Instruments Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42689
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока EXTECH серии 3822XX моделей 382200,
382202, 382213, 382260, 382270, 382276, 382280, 382290
Назначение средства измерений
Источники питания постоянного тока EXTECH серии 3822XX моделей 382200,
382202, 382213, 382260, 382270, 382276, 382280, 382290 (далее - источники питания)
предназначены для воспроизведения напряжения и силы постоянного тока.
Описание средства измерений
Конструктивно источник питания выполнен в металлическом корпусе, индикация
выходных параметров осуществляется по жидкокристаллическим дисплеям, на передней
панели расположены кнопки переключения режимов работы и клеммы для подключения
нагрузки.
Принцип действия источников питания основан на сравнении параметров выходного
сигнала с опорным сигналом и подачей сигнала рассогласования на регулирующий элемент.
Источники питания обладают возможностями: работы в режиме стабилизации
напряжения и в режиме стабилизации тока; плавной настройки выходного напряжения и
тока; дистанционное управление; воспроизведения напряжения и силы постоянного тока по
трем каналам для модели 383213, по четырем каналам для моделей 382270, 382280.

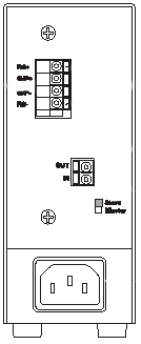

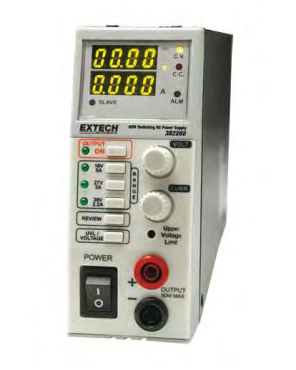

Внешний вид и схема пломбировки от несанкционированного доступа источников
питания моделей 382200, 382202 приведен на рисунке 1.
Внешний вид и схема пломбировки от несанкционированного доступа источников
питания модели 382213 приведен на рисунке 2.

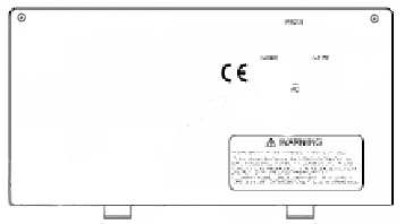

Внешний вид и схема пломбировки от несанкционированного доступа источников
питания модели 382260 приведены на рисунках 3, 4 соответственно.

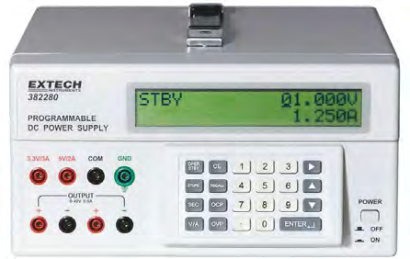

Внешний вид источников питания моделей 382270, 382280 приведены на рисунках
5, 6 соответственно, схема пломбировки от несанкционированного доступа - на рисунке 7.

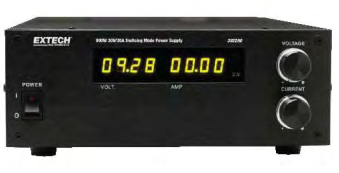

Внешний вид и схема пломбировки от несанкционированного доступа источников
питания модели 382290 приведен на рисунке 8.

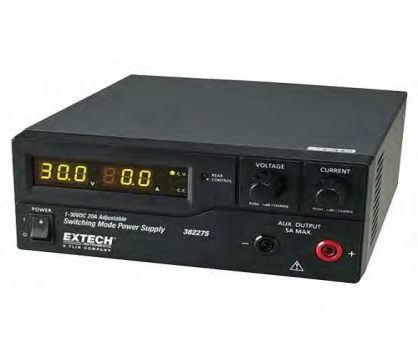

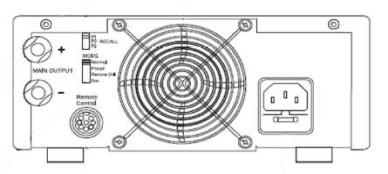

Внешний вид и схема пломбировки от несанкционированного доступа источников
питания модели 382275 приведены на рисунках 9, 10 соответственно.
*
*
Лист № 2
Всего листов 6
Рисунок 1Рисунок 2
Рисунок 3
Рисунок 5
Рисунок 6
Рисунок 7
Рисунок 8
*
Рисунок 4
*
*
Лист № 3
Всего листов 6
Рисунок 9Рисунок 10
Примечание * - места пломбировки от несанкционированного доступа.
Метрологические и технические характеристики
Метрологические и технические характеристики источников питания приведены в
таблицах 1 – 5.
Пульсации
выходного
напряжени
я, мВ, не
более
5
50
Модель
выходного
основной
установки
1
± 1,2
Пределы допускаемой
дополнительной
абсолютной погрешности
установки выходного
напряжения, вызванной
изменением напряжения
питающей сети в пределах
от 198 до 242 В
± (0,0001KU + 3 мВ)
± (0,0005KU + 10 мВ)
± (0,0001KU + 3 мВ)
± 20 мВ
± (0,0005KU + 3 мВ)
± (0,0001KU + 3 мВ)
± 4 мВ
-
5
30
3
Таблица 1
Пределы
Диапазон
допускаемой
установки
приведенной
напряжения,
погрешности
В
выходного
напряжения, %
382200± 3,2
382213± 1,7
382270 от 0 до 30
382276
382290± 1,1
382202 от 0 до 18± 4,3
382260 от 0 до 36,8± 1,0
382280 от 0 до 40± 0,2
Примечание: U – воспроизводимое напряжение.
*
Лист № 4
Всего листов 6
Пульсации
выходного
тока, мА,
не более
-
3
Таблица 2
Пределы
Диапазондопускаемой
установкиосновной
Модельсилы приведенной
выходногопогрешности
тока, А установки силы
выходного тока, %
3
от 0 до 3
Пределы допускаемой
дополнительной
абсолютной погрешности
установки силы выходного
тока, вызванной
изменением напряжения
питающей сети в пределах
от 198 до 242 В
± (0,002KI + 3 мА)
-
± 10 мА
± (0,001KI + 3 мА)
-
± (0,002KI + 3 мА)
± 50 мА
± (0,001KI + 5 мА)
30
-
382202± 3,7
382213± 1,7
382260 ± 1
382270 от 0 до 5± 0,9
382280± 0,4
382200 от 0 до 1± 7,0
382276 от 0 до 20± 0,4
382290 от 0 до 30± 1,1
Примечание: I – воспроизводимая сила тока.
Модель
Таблица 3
Пределы допускаемой
дополнительной абсолютной
погрешности установки выходного
напряжения, вызванной изменением
тока нагрузки в режиме стабилизации
напряжения
± (0,0001KU+2 мВ)
± 20 мВ
± (0,0002KU+5 мВ)
Пределы допускаемой
дополнительной абсолютной
погрешности установки выходного
тока, вызванной изменением
напряжения на нагрузке в режиме
стабилизации тока
± (0,002KI+3 мА)
± 10 мА
± (0,002KI+5 мА)
382202
382260
382270
382280
382200
382276
382290
± 1 мВ
± (0,0001KU+2 мВ)
± 50 мВ
± (0,trial+5 мВ)
± 1 мА
± (0,002KI+3 мА)
± 100 мА
± (0,002KI+5 мА)
Модель
Масса, кг, не более
Таблица 4
Габаритные размеры (длина х ширина х высота), мм,
не более
382200
382202
382203
382260
382270
382276
382280
382290
240 х 108 х 154
318 х 140 х 158
242 х 142 х 152
330 х 127 х 54
370 х 160 х 260
215 х 90 х 200
310 х 250 х 135
340 х 95 х 235
2
3
3,5
1,9
12
2,6
3,8
6
Лист № 5
Всего листов 6
Значение
от 198 до 242
Таблица 5
Наименование характеристики
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха при температуре 20
°
С, %
от 15 до 25
до 80
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель источника питания
графическим способом и на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Комплект поставки включает:
- источник питания постоянного тока EXTECH серии 3822XXмодели 382200,
382202, 382213, 382260, 382270, 382276, 382280, 382290 (по заказу) – 1 шт.;
- руководство по эксплуатации – 1 шт.;
- методика поверки – 1 шт.
Поверка
осуществляется по документу «Инструкция. Источники питания постоянного тока EXTECH
серии 3822XX моделей 382200, 382202, 382213, 382260, 382270, 382276, 382280, 382290
компании «Extech Instruments Corporation», США. Методика поверки», утвержденному
руководителемГЦИСИФГУ«32ГНИИИМинобороныРоссии»
07.03.2011 года.
Основные средства поверки:
- вольтметр - калибратор постоянного напряжения В2-43 (Регистрационный № 30362-
10) (диапазон измерений от 1 нВ до 1000 В, пределы допускаемой относительной
погрешности измерений ± 0,001 %;
- мультиметр В7-64/1 (Регистрационный № 16688-97), диапазон измерений
напряжений до 1250 В, пределы допускаемой относительной погрешности измерений ±
0,005 %;
- катушка электрического сопротивления Р310 (Регистрационный № 1162-58),
номинальное значение электрического сопротивления 0,001 Ом, кл.т. 0,01;
- милливольтметр В3-48А (Регистрационный № 4534-74), (диапазон измерений от
0,3 мВ до 300 В, пределы допускаемой относительной погрешности измерений ± 2,5 %).
Сведения о методиках (методах) измерений
Источники питания постоянного тока EXTECH серии 3822XXмоделей 382200,
382202, 382213, 382260, 382270, 382276, 382280, 382290 компании «Extech Instruments
Corporation», США. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного тока EXTECH серии 3822XX моделей 382200, 382202, 382213,
382260, 382270, 382276, 382280, 382290
Техническая документация компании «Extech Instruments Corporation», США.
Лист № 6
Всего листов 6
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям, осуществление мероприятий государственного
контроля (надзора), в том числе электро-радиоизмерения при проведении работ по
разработке, производству и эксплуатации радиотехнических устройств.
Изготовитель
Компания «Extech Instruments Corporation», США
Extech Instruments 285 Bear Hill Road, Waltham, MA 02451, USA
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО Лайнтест»)
Юридическийадрес:109428,г.Москва,ул.Стахановская,д.6
Почтовыйадрес:109387,г.Москва,ул.Краснодонская,д.16А
Тел.:(495)660-52-99,956-55-05
Факс:(495)350-25-39
e-mail:info@linetest
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
учреждение «32 Государственный научно-исследовательский испытательный институт
Министерства обороны Российской Федерации»
(ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»)
141006, Московская область, г. Мытищи, ул. Комарова, 13
Тел.: (495) 583 99 23
Факс: (495) 583-99-48
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30018-10 от 04.06.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
В.Н. Крутиков
М.п.«____» _______________2011 г.
