Приложение к свидетельству № 42675
об утверждении типа средств измерений
лист № 1
всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные АДК
Назначение средства измерений
Измерительно-вычислительные комплексы АДК (ИВК АДК) предназначены для
сбора измерительной информации, представленной сигналами напряжения постоянного и
переменного тока, в том числе специальной формы, измерения интервалов времени по
сигналам каналов дискретного и аналогового ввода, обработки и отображения в графическом
и цифровом виде измерительной информации, формирования сигналов управления
параметрами и диспетчерского управления на железнодорожном транспорте.
Описание средства измерений
ИВК АДК имеют модульный проектно-компонуемый принцип построения и состоят
из промышленного компьютера (ПК) и конструктивно законченных составных частей -
модулей ИВК.
Исполнения ИВК АДК разделяются на: сосредоточенное - с установкой модулей в
едином конструктиве, распределенное - с установкой модулей в отдельных корпусах и
размещением на разных стативах в соответствии с монтажной схемой конкретной системы
автоматизации, и смешанное. При сосредоточенном и смешанном способе размещения
модули объединяются в отдельные конструктивно законченные блоки (шкафы) – блоки
автоматики (БА).
В таблице 1 приведены модули, входящие в состав измерительных каналов (ИК)
ИВК.
Исполнение
Выполняемые функции
Таблица 1
Наименование
модуля
модули
центрального
блокасвязи
ЦБС, ЦБС-01
КД 12142604.31856.019-04
(исп. 1)
КД 12142604.31856.019-74
(исп. 2)
модули
дискретного
вводаМДВ,
МДВ1
КД 12142604.31856.019-05
(исп.1),
КД 12142604.31856.019-65
(исп.2)или
КД 12142604.31856.019-75
(исп.3)
дляобменаинформациеймежду
модулями ИВК и ПК (ЦБС - по стыку
RS-232, ЦБС-01 – по стыку RS-485), а
также для обpаботки инфоpмации и
выполнения логических и
аpифметических опеpаций
дляконтролядискретныхсигналов
напряженияпостоянного тока,
гальванически изолированныхот
источников питания и прочих групп
входных сигналов
лист № 2
всего листов 10
Продолжение таблицы 1
и МАВ1
Исполнение
Выполняемые функции
Наименование
модуля
модули
аналогового
ввода МАВ
КД 12142604.31856.019-03 (исп. 1),
КД12142604.31856.019-73(исп.2)
модули
аналогового
ввода МАВ2
и КД 12142604.31856.019-63
(исп.3)
КД12142604.31856.019-14
(исп. 1) или
КД12142604.31856.019-84
(исп.2)
дляизмерениянапряжения
постоянноготока (без индикации
полярности) и среднеквадратического
значения напряжения переменного тока
частотой 25, 50, 75 Гцпо4
гальванически изолированным каналам
для измерения среднеквадратического
значения напряжения гальванически
несвязанных аналоговых сигналов
пере-менного тока в частотном
диапазоне
(400-31000)Гц(непрерывныхи
манипулированных по амплитуде)
длярасширенияфункциональных
возможностей модулей МАВ в части
измерения напряжения одного сигнала
модули
аналогового
ввода УГР
и УГР1
модуль
ввода/вывода
МДАВ3
КД12142604.31856.019-12(исп.1)
КД12142604.31856.019-62(исп.2)
КД 12142604.31856.019-70
модули
преобразователя
сигналов
датчиков
МПСД
КД12142604.31856.019-81
(исп. 1)или
12142604.31856.019-61(исп.2)
блокзащитно-
нормирующих
резисторов
12142604.31856.019-03.05
для удаленных локальных подсистем, с
возможностью выдачи до 4 сигналов
управления с напряжением до 200 В,
самоконтролем состояния выходов и с
возможностью подключения до двух
плат расширения в любом сочетании из
набора:
-платаввода16-тидискретных
сигналов,
- плата ввода 4-х аналоговых сигналов
дляконтроляразбалансадатчиков
ДП50 или ДП50П с целью
автоматической подстройки в процессе
эксплуатации ификсацииих
начальногоразбалансапо команде
управления; гальванической развязки
от цепей датчиков; определения
направления движения колеса (для
ДП50П, ДП50Р); формирования
выходных сигналов управления,
передачи информации о проходе осей
для расширения функциональных
возможностей модулей МАВ, МАВ2 в
части расширения диапазонов
измерения напряжения
лист № 3
всего листов 10
а
б

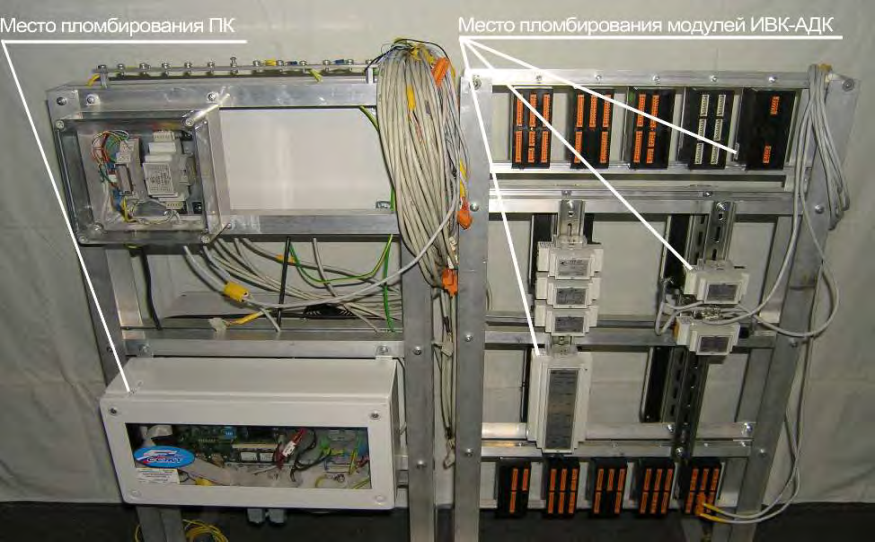

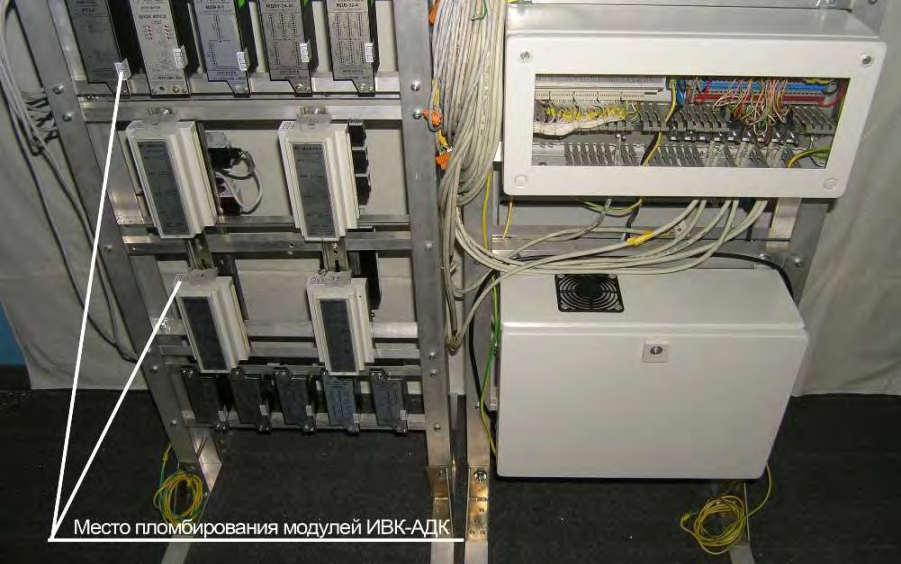

Рисунок 1-Фото общего вида ИВК со схемой пломбировки и обозначением мест для
оттисков клейм или наклеек (а-вид спереди, б-вид сзади)
лист № 4
всего листов 10
Типовые схемы измерительных каналов (ИК) комплексов:
Модули МДВ, МДВ1 (исп. 1, 3),
(УГР) МАВ, (УГР) МАВ2
МПСД (исп. 1)
модуль ЦБС,стык RS232/RS485ПК
ЦБС01
МДВ, МДВ1 (исп. 2)
МАВ1 (исп. 3)стык RS485ПК
МДАВ3, МПСД-8 (исп. 2)
УГР1
Промышленный компьютер, входящий в состав ИВК, предназначен для программной
обработки поступающей информации, протоколирования работы комплекса, обмена
информацией с системой верхнего уровня и имеет следующие характеристики:
- ПК на платформе x86, совместимый с ОС QNX 6.3.2A;
- производительность ПК, MFLOPS15;
- объём оперативной памяти, МБ, не менее64;
- объём постоянной памяти (жесткого диска), МБ, не менее64;
- количество асинхронных, последовательных интерфейсов RS232/RS485, не менее1;
- количество интерфейсов ETHERNET 10/100 Base-T, не менее1.
Количественный состав каждого комплекса указан в формуляре ИВК.
Программное обеспечение (ПО) комплексов состоит из программного обеспечения модулей
и ПО верхнего уровня ИВК, загружаемого в ПК.
Таблица 2 Идентификация ПО модулей ИВК
Тип модуля
Тип модуля
Идентификатор
версии ПО (ID)
45_01
43_01
МАВ-8-8
МАВ2-8-8
МАВ1-8-8
МДАВ-3
УГР
УГР1
МДВ1-24-3
МДВ-24-3
Идентификатор
версии ПО (ID)
17_25
18_22
47_01
4С_01
19_23
50_01
14_21
МДВ-16-16
МДВ-32-4
МДВ1-32-4
МДВ-8-1
МПСД
МПСД-8
МДВУ-24-4
ЦБС, ЦБС-01
4D_01
25_21
46_01
40_01
12_22
ПО модулей ИВК жестко зашиты в модуль, идентификатор и версия ПО
индицируются на специализированном оборудовании изготовителя. Доступ ко входам
программирования модулей ИВК отсутствует.
Метрологические характеристики ИВК АДК определены с учетом встроенного ПО модулей.
лист № 5
всего листов 10
Таблица 3 Идентификация ПО верхнего уровня ИВК
Наименование
ПО
Цифровой
идентификатор ПО
Алгоритм вычис-
ления цифрового
идентификатора ПО
ПО верхнего
уровня ИВК
АДК
Идентифика-Номер
ционное версии
наимено-
вание ПО
ПО ИВКНе ниже
2.0.0
Устанавливается
при адаптации для
каждого объекта.
Сохраняется в базе
данных
изготовителя.
CRC-32-IEEE 802.3
(полином
0x04C11DB7)
Защищённость ИВК и его ПО от несанкционированного доступа обеспечивается
следующими средствами физической и информационной защиты:
−
ПК и модули ИВК при выпуске из производства пломбируются либо защищаются
пломбами-наклейками;
−
порты, по которым может осуществляться управление ИВК АДК (порты
клавиатуры и мыши, монитора, USB), не выведены на корпус комплекса;
−
на случай срыва пломбы и несанкционированного подключения монитора и
клавиатуры доступ к интерфейсу управления комплексом дополнительно защищён паролем;
−
ИВК АДК располагается в помещении с ограниченным доступом;
−
дистрибутив ПО хранится у ответственного лица в запечатанном конверте и
защищён паролем;
−
при загрузке и при эксплуатации ПО, через определённые интервалы времени,
целостность неизменяемых частей ПО (программных модулей, неизменяемых данных)
контролируется хэш-кодом, алгоритм расчёта и размер которого выбирается на этапе
разработки, при адаптации ПО для каждого объекта его значение фиксируется в
дистрибутиве ПО и хранится в базе данных изготовителя;
−
приём и передача информационных и управляющих пакетов выполняется по
специализированным протоколам обмена с проверкой формата сообщений; сообщения, не
проходящие контроль, не принимаются.
Уровень защиты ПО ИВК АДК - «С» по МИ 3286-10.
Скорость обмена данными между модулем ЦБС (ЦБС-01) и промышленным
компьютером по стыку RS-232 (RS-485) до 115 кбит/с, между ПК и модулями МАВ1, МДВ,
МДВУ КД 12142604.31856.019-6x, МПСД-8, МДАВ3 - до 230 кбит/с по стыку RS485/422.
Скорость обмена данными между ЦБС (ЦБС-01) и модулями ввода/вывода по двум
парам проводов однополярной токовой петли бит-последовательным кодом до 10 кбит/сек.
лист № 6
trial листов 10
Метрологические и технические характеристики
Таблица 4 – Метрологические характеристики ИК ИВК АДК в режиме измерений
напряжения постоянного и переменного тока частотой 25, 50, 75 Гц.
ИКс
модулем
Диапазоны
1)
изме-
ренийнапряжения
пост. тока, В
Пределы допускаемой
основной относительной
погрешности
4)
, %
МАВ
± [
1
,
5 +0,1
∗
(
Uк
/
U
−
1)
]
МАВ1
МДАВ-3
± [
1
,
5 +0,03
∗
(
Uк
/
U
−
1)
]
От 1,00 до 10,0
От 1,25 до 12,5
От 3,07 до 30,7
От 3,87 до 38,7
От 4,65 до 46,5
От 6,35 до 63,5
От 11,5 до 115
От 14,8 до 148
От 28-до 280
Диапазоны измере-
ний
1,2)
напряжения
перем. тока частотой
25, 50, 75 Гц
3)
, В
От 0,07 до 7,0
От 0,8 до 8,8
От 2,17 до 21.7
От 2,74 до 27,4
От 3,28 до 32,8
От 4,5 до 45
От 8,13 до 81,3
От 10,5 до 104,6
От 19,8 до 198
УГР, УГР1
От 37,2до 372
От 0,3 до 10
От 1,37 до 45,6
От 3,6 до 121,1
От 11 до 366
От 20,2 до 600,0
5)
От 0,01до 0,1
От 26,3 до 263
От 0,21 до 7,0
От 0,97до 32,2
От 2,54 до 85,6
От 7,8 до 259
От 14,3 до 477
От 0,007до 0,07
± [
1
,
5 +0,1
∗
(
Uк
/
U
−
1)
]
Примечания.
1 Диапазоны измерений указаны с учетом защитно-нормирующих резисторов.
2 Поскольку АЦП в составе модулей работает по принципу измерения мгновенных
значений и вычисления среднего за период 40 мс, при выборе диапазона измерений следует
учитывать наличие на входе модуля амплитудных значений, в
Ö
2 раз превышающих
измеряемое значение, а также учитывать, что результаты будут корректными при частотах
сигнала, кратных периоду усреднения.
3 Среднеквадратическое значение напряжения переменного тока синусоидальной
формы частотой 25, 50, 75 Гц, допускаемое отклонение частоты
±
1%.
4 U
−
значение измеряемого напряжения (В).
Uк
−
верхняя граница диапазона напряжения входного сигнала (В).
5 Возможно отображение значений напряжения постоянного тока до 674,4 В.
лист № 7
всего листов 10
Таблица 5 – Метрологические характеристики ИК ИВК АДК с модификациями модулей
МАВ2 в режиме измерений напряжения переменного тока частотой 400-31000 Гц
Пределы допускаемой
основной
относительной
погрешности
2)
, %
± [
2
,
5+0,1
∗
(
Uк
/
U
−
1)
]
Диапазоны измерений среднеквадр. значений
напряжения переменного тока, В
сигнала
Амплитудно-
Непрерывного
манипулированного
сигнала
1)
с учетом пауз
От 0,07 до 0,7
От 0,21 до 1,98
От 1,47 до 10,4
От 10,12 до 71,56
От 0,1 до1,0
От 0,3 до 2,8
От 1,47 до 14,7
От 10,12 до 101,2
Примечания
1 Амплитудно-манипулированный сигнал частотой 8 или 12 Гц заполнением 50%
периода;
2 U
−
значение измеряемого напряжения (В);
Uк
−
верхняя граница диапазона напряжения входного сигнала (В).
Таблица 6 – Метрологические характеристики ИВК АДК в части измерения длительностей
сигналов постоянного и переменного тока
Наимено-
вание
модуля
Диапазон
измерений
импульсов и
пауз, с
6
до 2
от 4 до 8
до 4
от 8 до 16
Пост. ток
до 0,005
от0,02 до 0,1
до 0,005
от0,02 до 0,1
Амплитуда импульсов
и пауз*, В
Номин.
напряж. Род
сигна-тока
лов, В
ПаузаИмпульс
Пределы
допускаемой
абсолютной
погрешности,
с
МДВ
12
Пост. ток
от 0,2 до 1000± 0,1
от 0,05 до 1 ± 0,003
24
6Перем. ток
МДВ112частотой
24
25, 50, 75 Гц
до 6
до 2
до 4
до 6
от 8 до 28
от 4 до 8
от 8 до 16
от 18 до 28
от 0,2 до 1000
± 0,1
от 0,05 до 1,8
± 0,005
УГР
Перем. ток
частотой
25, 50, 75 Гц
от 0,05 до 1,8
± 0,009
Примечание - *) уровни паузы для сигналов переменного тока составляют 0,8 от указанных в
таблице значений.
НапряжениеДиапазон
Таблица 7 – Метрологические характеристики ИВК АДК в режиме измерения частоты
сигналов переменного тока
Пределы допускаемой
ИК с модулем
входного сигнала, Визмерений, Гц
основной относительной
погрешности, %
МДВ-16-16От 18 до 28От 70 до 2500± 1,5
лист № 8
всего листов 10
Дополнительная относительная погрешность, вызванная отклонением температуры
окружающего воздуха от плюс (25
±
10)
°
С до любой в пределах рабочих температур, при
изменении температуры на каждые 10
°
С не превышает половины основной относительной
погрешности.
чувствительности относительно
В
Таблица 8 – Метрологические характеристики ИВК АДК в части
передачи информации о проходе осей
Напряжение* порогов
Пределы допускаемой
ИК с модулем
зафиксированного уровня начального
абсолютной погрешности,
разбаланса датчика, В
МПСД 3 (срабатывания) ± 0,5
МПСД-8 1,5 (отпускания) ± 0,25
Примечание -*) Напряжение переменного тока частотой 50 Гц в диапазоне 0-6 В.
Рабочие условия применения:
-температура окружающего воздуха
-нормальная температура
-относительная влажность
-атмосферное давление
-температура транспортирования
- температура хранения
от минус 5
°
С до плюс 50
°
С,
20
±
5
°
С;
от 40 до 80 % при 25
°
С;
от 650 до 800 мм рт. cт.;
от минус 50
°
С до плюс 50
°
С;
от минус 50
°
С до плюс 40
°
С.
Питание комплексов
(220 ± 22) В переменного тока
частотой (50± 1) Гц
Модули
МДАВ3
3,6
ЦБСЦБС-01
МДВ, МАВ, МАВ1 УГР,
МДВ1 МАВ2 УГР1
Мощность,
Вт, не более
3,63,6
1,23,61,2
Габаритные размеры, ШхВхГ, мм: модулей УГР, УГР1– 35х60х85;
остальных модулей – 155х60х85 (КД12142604.31856.019-0Х.ХХ,12142604.31856.019-1Х.ХХ);
– 152х55х52 (КД12142604.31856.019-6Х.ХХ,12142604.31856.019-7Х.ХХ,
12142604.31856.019-8Х.ХХ);
Масса каждого модуля, входящего в состав комплекса, кг, не более0,3.
Знак утверждения типа
Знак утверждения типа наносится на шильдики модулей ИВК АДК в соответствии с
таблицей 1 методом трафаретной печати и натитульныелистыэксплуатационной
документации типографским способом.
Комплектность средств измерений
В комплект поставки входят:
-комплект модулей ИВК АДК;
-промышленный компьютер;
- комплект кабелей для подключения;
- диск с программным обеспечением;
лист № 9
всего листов 10
-формуляр 12142604.31856.019 ФО, а также паспорта на соответствующие
составные части (модули);
-руководство по эксплуатации 12142604.31856.019 РЭ;
-методика поверки 12142604.42 2299.019.02 МП;
-комплект ЗИП (10%, но не менее одного модуля каждого наименования).
0,001-500
± (0,4 % U
х
+ 2 ед. мл. р.)
0,01-500
й величины
тока
кГцкГцкГ
Напряжение
тока
Поверка
осуществляется в соответствии с документом «Измерительно-вычислительные комплексы
АДК. Методика поверки» 12142604.42 2299.019.02 МП, согласованным с ФГУП «ВНИИМС» в
марте 2011 г.
Перечень основного оборудования для поверки:
1. Калибратор универсальный Н4-11
Наименование
Диапазон вос-Предел допускаемой основной погрешности
воспроизводимо
произведения,± ( % от U
1)
+ % от U
п
2)
), В
В
Н
а
пр
я
ж
е
н
и
е
0,00010–0,200090,1 + 0,05
п
ос
тоян
но
го
0,2001 – 2,00090,05 + 0,01
02,001 – 20,0090,05 + 0,005
020,01 – 200,090,1 + 0,01
200,1 – 600,00,1 + 0,03
переменного
10–20Гц 20–40
Гц
0,04–1,21,2 – 10
10–20 кГц
20
ц
– 33
0,00100–0,20009
0,3+0,10,2+0,10,2+ 0,1 0,2+ 0,10,2+ 0,10,2+0,1
0,200
1 –
2
,00
0
9
0,3+0,020,2+0,020,2+0,02 0,2+0,020,2+0,020,2+0,02
02,00
1 –
20,
0
0
9
0,3+0,020,2+0,0150,2+0,02 0,2+0,020,2+0,020,2+0,02
020,0
1 –
15
0
,0
9
0,3+0,020,2+0,02-0,2+0,02 0,2+0,020,2+0,020,2+0,02
150,1 – 600,0
-0,3+0,10,3+0,1--
Режим амплитудной манипуляции
Режим
Диапазонвос- Пределдопускаемойабсолютнойпогрешности
произведения, сустановки импульсов (И) и пауз (П), с
1,86±0,002
ИПИПИП
(0,538 Гц ± 1%)
0,35±0,001 0,12±0,001 0,24±0,001 0,12±0,0010,24±0,0010,79±0,001
0,350,12
Кодоимпульсная
последовательность
: код «З»
Кодоимпульсная
последовательность
: код «Ж»
Кодоимпульсная
последовательность
: код «КЖ»
0,63
1,86±0,002
ИП
ИП
(0,538 Гц ± 1 %)
±0,001±0,001
0,6±0,001 0,79±0,001
1,86±0,002И
П
ИП
(0,538 Гц ± 1 %) 0,3±0,001
±0,001
0,3±0,001
0,63±0,001
2. Мультиметр В7-63
Диапазон
измерений,
В
Пределы допускаемой основной погрешности, В
8 Гц – 20 Гц20 Гц–10 кГц10 – 30 кГц
Наименование
измеряемой
величины
Напряжение
постоянного
тока
Напряжение
переменного
тока
±(2%Uх+6ед.мл.р.) ±(1%Uх+4ед.мл.р.)±(3%Uх+10ед.мл.р.)
лист № 10
всего листов 10
«Измерительно-
эксплуатации»
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений изложены в документе
вычислительныйкомплексАДК(ИВКАДК).Руководствопо
12142604.31856.019 РЭ.
Нормативные документы, устанавливающие требования к комплексам измерительно-
вычислительным АДК
ГОСТ 22261-94
ОСТ32.146-2000
РД 1115842.07-2004
ЕССП. Средства измерения электрических и магнитных величин.
Общие технические условия.
Аппаратура железнодорожной автоматики, телемеханики и связи.
Общие технические условия.
РД 1115842.07-2004 «Системы технического диагностирования и
мониторинга. Эксплуатационно-технические требования»,
утвержденные ЦШ ОАО «РЖД» от 10.08.2004г.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
- выполнение работ по обеспечению безопасных условий и охраны труда.
Изготовитель
ООО «Научно-производственное предприятие
«Югпромавтоматизация» (ООО «НПП «Югпромавтоматизация»
Адрес: г. Ростов-на-Дону, 344038, Россия,
пр. Ленина,44/13
тел. (863) 2728719, факс (863)2454509
Телеграф: СКАВ Югпромавтоматизация,
е-mail: sia@ugpa.ru
, http:// www.ugpa.ru
Испытательный
центр
Государственный центр испытаний средств измерений
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»),
аттестат аккредитации № 30004-08.
Адрес: Москва, 119361, Россия,
ул. Озерная, д.46,
тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
e-mail: office@vniims.ru
, http://www.vniims.ru
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологии
В.Н. Крутиков
«____»_____________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
