Приложение к свидетельству № 42649

об утверждении типа средств измерений

лист 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Частотомеры Ц42306, Ц42307

Назначение средства измерений

Частотомеры Ц42306, Ц42307 (далее по тексту – частотомеры) предназначены для

измерения частоты переменного тока.

Описание средства измерений

Конструктивночастотомерысостоятизизмерительногомеханизма

магнитоэлектрической системы с подвижной частью на кернах, с длиной шкалы не менее

97 мм и электронного преобразователя входного сигнала в постоянный ток, размещенных в

одном корпусе.

По условиям эксплуатации частотомеры относятся к группе 5 ГОСТ 22261-94, с

рабочими температурами от минус 40 до плюс 50 ˚С и относительной влажности воздуха 95

% при температуре плюс 35 ˚С.

Конструкция частотомеров разработана таким образом, что доступ к внутренним

частям прибора и измерительному механизму возможен только с нарушением пломб,

установленных на винты крепления задней крышки корпуса.

Фотографии, общий вид частотомеров, места нанесения маркировки и клейм

показаны на рисунках 1 – 4.

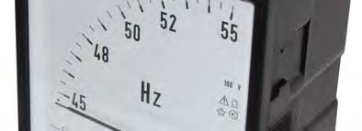

Рисунок 1 -Частотомер Ц42307Рисунок 2 - Частотомер Ц42306

лист 2

всего листов 4

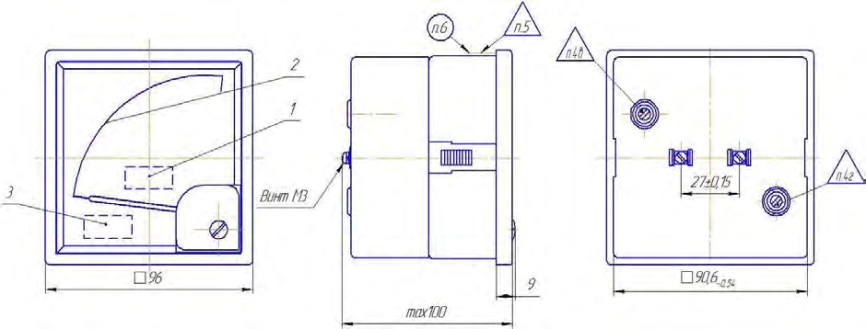

Рисунок 3– Общий вид частотомера Ц42306, места нанесения маркировки и клейм

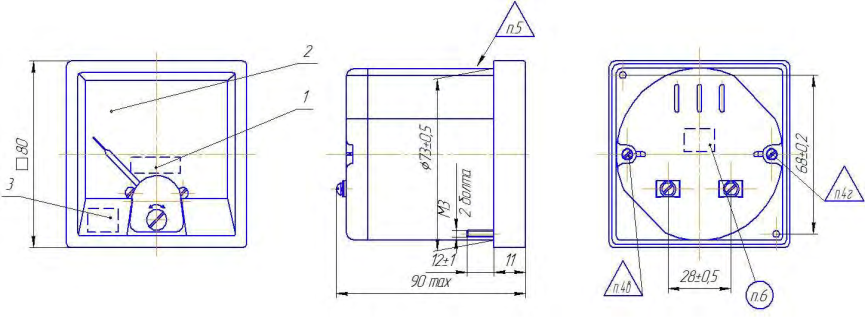

Рисунок 4 – Общий вид частотомера Ц42307, места нанесения маркировки и клейм

Обозначения на рисунках 3, 4

1 – единица измерения;

2 – шкала;

3 – информация об исполнении частотомеров;

4 в – клеймо ОТК (место клеймения заполняется мастикой);

4 г – поверительное клеймо (место клеймения заполняется мастикой);

5 – клеймо ВП (краска штемпельная);

6 - дата выпуска (краска штемпельная).

Метрологические и технические характеристики

Диапазоны измерений, Гц 45-55

450-550

Номинальные напряжения питания при непосредственном включении, В127; 220; 380

Номинальное напряжение питания при включении через трансформатор

напряжения, В100

Пределы допускаемой основной приведенной погрешности, % ± 1,0

Нормирующее значение принимается равным верхнему пределу диапазона измерений.

Погрешность частотомеров нормируется без учета погрешности трансформатора

напряжения.

Пределы допускаемого значения вариации показаний, %± 1,0

лист 3

всего листов 4

0,97

0,65

± 0,5

± 1,0

± 6,0

± 1,0

± 0,8

± 1,0

0,4

0,25

96х96х100

80х80х90

Остаточноеотклонениеуказателячастотомеровототметки

механического нуля trial при плавном подводе указателя к этой отметке от

наиболее удаленной от нее отметки шкалы, мм, не более

Ц42306

Ц42307

Пределы допускаемых дополнительных погрешностей, вызванных:

- изменением положения частотомеров от нормального положения в

любом направлении на 5

, %

- отклонением напряжения на ± 15 % от номинального, %

- влиянием внешнего однородного магнитного поля, синусоидально

изменяющегося во времени с частотой, одинаковой с частотой тока,

протекающего по измерительным цепям частотомеров, при самых

неблагоприятныхнаправленияхифаземагнитногополя,при

напряженности магнитного поля 0,4 кА/м, %

- искажением формы кривой напряжения на 15 %, %

- отклонением температуры окружающеговоздуха отнормальной

(20 ± 5)

С до плюс 50

С (или минус 40

С), на каждые 10

С, %

- отклонением относительной влажности от нормальной (30-80) до 95 %

при температуре (20 ± 5)

С, %

Масса прибора, кг, не более

Ц42306

Ц42307

Габаритные размеры (высота х ширина х глубина), мм, не trial

Ц42306

Ц42307

Рабочие условия эксплуатации:

- температура окружающего воздуха от trial 40 до плюс 50

С; -

относительна влажность 95 % при температуре 35

С. Средняя

наработка на отказ, ч, не менее

Средний срок службы, лет, не менее

32 000

Знак утверждения типа

Знак утверждения типа наносится на циферблат прибора, титульный лист

Руководства по эксплуатации и паспорт частотомеров типографским способом.

Комплектность средства измерений

Частотомер Ц42306 (Ц42307)

Комплект монтажных частей

Руководство по эксплуатации

Паспорт

1 шт.;

1 компл.;

1 экз. (на партию 10 шт.)

1 экз.

Примечание: Измерительные трансформаторы напряжения для частотомеров в комплект

поставки не входят.

Поверка

осуществляется в соответствии с ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства

поверки».

Перечень основного оборудования для поверки:

Частотомер ЧЗ-54, с погрешностью ± 3

-8

Гц;

Генератор сигналов низкочастотный Г3-109, с погрешностью воспроизведения частоты

± 1 %.

лист 4

всего листов 4

Сведения о методиках (методах) измерений изложены в разделе 2 документа

«Частотомеры Ц42306, Ц42307. Руководство по эксплуатации» ОПЧ.140.288 РЭ.

Нормативныеитехническиедокументы,устанавливающиетребованияк

частотомерам Ц42306, Ц42307

ГОСТ 7590-93 Приборы аналоговые показывающие электроизмерительные прямого

действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам.

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие

технические условия.

ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и

частоты.

ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки».

ТУ 25-7504.181-2005 Частотомеры Ц42306, Ц42307. Технические условия.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений:

Осуществлениепроизводственногоконтролязасоблюдениемустановленных

законодательством Российской Федерации требований промышленной безопасности к

эксплуатации опасного производственного объекта.

Изготовитель

ОАО «Электроприбор»

428000 Республика Чувашия, г. Чебоксары

пр. И. Яковлева, д. 3

телефон: (8352) 39-99-12; 39-98-22;

факс: (8352) 55-50-02; 56-25-62.

Испытательный центр

ФГУП «Всероссийский научно-исследовательский институт

метрологической службы» (ФГУП «ВНИИМС»)

Аттестат аккредитации № 30004-08 от 27.06.2008 г.

Москва, 119361, ул. Озерная, д. 46

Тел. (495) 437-55-77, (495) 430-57-25

Факс (495) 437-56-66, (495) 430-57-25

E-mail: 201-vm@vniims.ru

Заместитель Руководителя

Федерального агентства по

техническому регулированию и метрологии

В.Н. Крутиков

М.П.

«_____» ____________ 2011 г.
