Номер госреестра:
46803-11
Наименование СИ:
Вольтметры дифференциальные
Обозначение типа:
ЦВ8535
Производитель:
ООО "МНПП "Электроприбор", Беларусь, г.Витебск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 003, 004
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42648
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вольтметры дифференциальные ЦВ8535
Назначение средства измерений
ВольтметрыдифференциальныеЦВ8535(далеепотексту–вольтметры)
предназначены для измерения фазных или линейных напряжений (в зависимости от схем
подключения), падений напряжения на проводах, соединяющих вторичную (низковольтную)
обмотку измерительного трансформатора напряжения (далее ТН) и счетчик электрической
энергии (далее СЭ) или другое оборудование.
Описание средства измерений
Вольтметры состоят из двух блоков – базового и ведомого, которые могут работать
независимо друг от друга: в автономном режиме или комплектно, в совместном или раздельном
режимах. В автономном режиме работы каждый из блоков вольтметра используется как
обыкновенный трехфазный вольтметр для измерений фазных или линейных напряжений.
Значения измерений отображаются на дисплее каждого блока вольтметра. При использовании в
совместном режиме работы задействованы оба блока вольтметра. Этот режим применяется, если
есть возможность соединить блоки кабелем типа «витая пара» длиной до 500 м. В данном
режиме вольтметры измеряют фазные или линейные напряжения в требуемых точках и значения
падений напряжения на проводах между этими точками. Значения измеренных напряжений
отображаются на дисплее каждого блока, значения падений напряжений на проводах
отображаются на дисплее базового блока в вольтах.
При использовании в раздельном режиме работы есть возможность, не отключая
базовый блок от ТН, переключая только ведомый блок от одного СЭ к другому, произвести
измерения на девяти СЭ. В раздельном режиме работы вольтметры измеряют фазные или
линейные напряжения в требуемых точках и заносят их в память. Значения измеренных
напряжений отображаются на дисплее каждого блока. После соединения блоков вольтметра
между собой значения падений напряжения на проводах отображаются на дисплее базового
блока в вольтах и в процентах от номинального значения измеряемых напряжений.
Для удобства хранения и переноса от объекта к объекту базовый и ведомый блоки
размещены в кейсе.

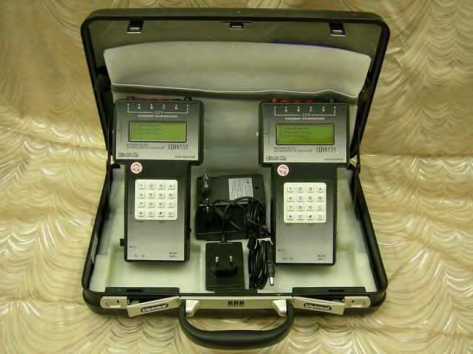

Рисунок 1 Фотография общего вида вольтметров дифференциальных ЦВ8535
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Основные характеристики измеряемых сигналов в зависимости от режимов измерений
соответствуют значениям, приведенным в таблице 1.
Таблица 1
Измеряемые сигналы
Режимы измерений ДиапазоныНоминальныеНормирующие
измерений, В значения, В значения, В
Измерение фазных
напряжений, (U
à
,U
b
,U
c
)
45 – 756075
0 – 30–30
76 – 120100120
Измерение падений фазных
напряжений на проводах,
(
D
U
à
,
D
U
b
,
D
U
c
)
Измерение линейных
напряжений, (U
àb
,U
cb
)
Измерение падений
линейных напряжений на
проводах, (
D
U
àb
,
D
U
cb
)
0 – 45–45
Номинальная область частот измеряемых сигналов: от 45 до 55 Гц.
Рабочая область частот измеряемых сигналов: от 55 до 500 Гц.
Предел допускаемой основной приведенной погрешности вольтметров равен
±
0,1 % от
нормирующего значения измеряемого сигнала.
Пределдопускаемойдополнительнойпогрешностивольтметров,вызванной
отклонением температуры окружающего воздуха от нормальной (20 ± 2) ºС до любой
температуры в диапазоне от минус 10 ºС до плюс 50 ºС равен ± 0,05 % на каждые 10 ºС.
Предел допускаемой дополнительной погрешности вольтметров, вызванной работой в
условиях повышенной влажности (95 ± 3) % при температуре плюс 35 ºС равен ± 0,1 %.
Пределдопускаемойдополнительнойпогрешностивольтметров,вызванной
отклонением частоты измеряемого сигнала от номинальной (45 – 55) Гц равен ± 0,1 %.
Пределдопускаемойдополнительнойпогрешностивольтметров,вызванной
отклонением напряжения питания от номинального (220
±
4,4) В равен ± 0,1 %.
Питание вольтметров осуществляется от сети переменного тока напряжением 187 – 242 В,
частотой 50 – 60 Гц.
Время установления рабочегорежимапослевключениянапряженияпитания неболее5 мин.
Время непрерывной работы вольтметров 8 ч.
Мощность, потребляемая каждым блоком вольтметра от измерительных цепей по
фазам А, В, С не более 0,1 В
×
А.
Мощность, потребляемая каждым блоком вольтметра от цепи питания, не более 4,5 В
×
А.
Габаритные размеры каждого блока вольтметра (длина × ширина × высота) не более
135×260×45 мм.
Габаритные размеры кейса (длина × ширина × высота), в котором размещены базовый
и ведомый блоки, не более 400×350×120 мм.
Масса каждого блока вольтметра не более 1 кг.
Масса комплекта из двух блоков и подключающих кабелей, включая кейс, не более 3,5 кг.
Условия эксплуатации вольтметров:
– температура окружающего воздуха от минус 20 до плюс 55 °C;
– относительная влажность 95
±
3 % при температуре плюс 35 °C;
– атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель каждого блока вольтметра методом
трафаретной печати и на титульный лист руководства по эксплуатации типографским
способом.
Наименование
Обозначение
Количество
3ЭП. 499.351
Комплектность средства измерений
Таблица 2 – Комплектность вольтметров
Вольтметр дифференциальный ЦВ8535. Блок базовый
Вольтметр дифференциальный ЦВ8535. Блок ведомый
Руководство по эксплуатации
Методика поверки
Кабель подключающий
Кабель интерфейса
Кабель сетевой
Кейс
3ЭП.499.351 РЭ
МП-209/447-2010
5ЭП.503.350
5ЭП.503.351
5ЭП.503.352
5ЭП.804.350
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП-209/447-2010 «Вольтметры дифференциальные ЦВ8535.
Методика поверки», утвержденного ГЦИ СИ ФГУ «Ростест-Москва» в ноябре 2010 г.
Перечень основных средств, применяемых при поверке:
−
установка поверочная полуавтоматическая УППУ-1М;
−
магазин сопротивлений Р517М.
Сведения о методиках (методах) измерений
Методы измерений с помощью вольтметров дифференциальных ЦВ8535 указаны в
документе ЗЭП.499.351 РЭ «Вольтметры дифференциальные ЦВ8535. Руководство по
эксплуатации».
Нормативные документы, устанавливающие требования к вольтметрам дифференциальным
ЦВ8535
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
2 ЗЭП.499.351 РЭ. Вольтметры дифференциальные ЦВ8535. Руководство по эксплуатации.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям
Изготовитель
ООО «МНПП «Электроприбор»
210001, г. Витебск, ул. Зеньковой, д.1, Республика Беларусь
Лист № 4
Всего листов 4
Заявитель
ЗАО «НПФ «СИМет»
Юридический адрес: 123053, Москва, ул. Большая Грузинская, д.60, стр.1
Почтовый адрес: 115522, Москва, Пролетарский пр-т, д.1, 3 подъезд
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»
Регистрационный номер в Государственном реестре РФ № 30010-10
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________В.Н.Крутиков
М.п.«____»_____________2011 г.
