Счетчики активной электрической энергии однофазные многотарифные СЕ102М, ГРСИ 46788-11
Номер госреестра:
46788-11
Наименование СИ:
Счетчики активной электрической энергии однофазные многотарифные
Обозначение типа:
СЕ102М
Производитель:
АО "Электротехнические заводы "Энергомера", г.Ставрополь
Межповерочный интервал:
10 лет - для исп. СЕ 102М R5; 16 лет - для исп. СЕ 102М S7
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.05.2021
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42628
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики активной электрической энергии однофазные многотарифные СЕ 102М
Назначение средства измерений
Счетчики активной электрической энергии однофазные многотарифные СЕ 102М (далее
– счетчики) предназначены для измерения активной электрической энергии в однофазных
двухпроводных цепях переменного тока и организации многотарифного учета.
Описание средства измерений
Принцип действия счетчиков основан на измерении мгновенных значений входных
сигналов тока в цепи "фазы" и напряжения двухканальным аналого-цифровым преобразовате-
лем, с последующим вычислением среднеквадратических значений токов и напряжений, актив-
ной мощности и энергии, коэффициента мощности и частоты микроконтроллером счетчика.
Счетчики имеют в своем составе измерительный элемент - датчик тока (шунт или
трансформатор тока), микроконтроллер, энергонезависимую память данных, встроенные часы
реального времени, позволяющие вести учет активной электрической энергии по тарифным
зонам суток, испытательное выходное устройство по ГОСТ Р 52320-2005 и интерфейсные вы-
ходы для подключения к системам автоматизированного учета потребленной электроэнергии и
для поверки, ЖК-дисплей для просмотра измеряемой информации, клавиатуру с одной пломби-
руемой кнопкой для дополнительной защиты от несанкционированного изменения настроечных
параметров счетчика.
В состав счетчиков, в соответствии со структурой условного обозначения, приведенной
на рисунке 1, могут входить дополнительные устройства: интерфейса, контроля вскрытия
крышки зажимной колодки и хранения профилей нагрузки.
Зажимы для подсоединения счетчиков к сети, испытательное выходное устройство,
интерфейс и литиевый источник питания счетчиков закрываются пластмассовой крышкой.
Счетчики ведут учет электроэнергии по четырем тарифам в соответствии с сезонными
программами смены тарифных зон (количество сезонных программ – до 12, количество тариф-
ных зон в суточном расписании – не менее 8, количество суточных расписаний – до 36). Сезон-
ная программа может содержать на каждый день недели отдельное суточное расписание. Ис-
ключительные дни - до 32.
Счетчики обеспечивают учет:
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по
четырем тарифам
;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4
тарифам на конец месяца за 12 месяцев;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4
тарифам на конец суток за 44 суток;
- профиля активной мощности, усредненной на заданном интервале времени от 3 до 60
минут за период не менее 96 суток (при шестидесятиминутном интервале усреднения), в моди-
фикации Z;
- максимальных месячных значений активной мощности, усредненных на заданном
интервале от 3 до 60 минут, за текущий и 12 прошедших месяцев раздельно по 4 тарифам, в
модификации Z.
Счетчики обеспечивают вывод на индикацию:
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4
тарифам
;
Лист № 2
Всего листов 9
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4
тарифам за текущий и 12 предыдущих месяцев;
- количества активной электроэнергии нарастающим итогом суммарно и раздельно по 4
тарифам за текущие и 44 предыдущих суток;
- текущих даты и времени;
- действующего тарифа.
Дополнительно счетчики обеспечивают измерение и вывод на индикацию:
- среднеквадратического значения фазного напряжения;
- среднеквадратического значения тока в цепи тока;
- активной мощности, усредненной на интервале в 1 с (в дальнейшем мощности);
- коэффициента активной мощности с ненормируемой точностью;
- частоты измерительной сети с ненормируемой точностью.
Структура условного обозначения счетчиков активной электрической энергии однофаз-
ных многотарифных СЕ 102М представлена на рисунке 1.
Рисунок 1 - Структура условного обозначения счетчиков

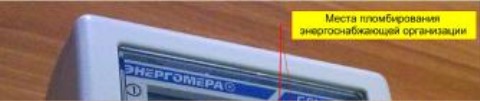

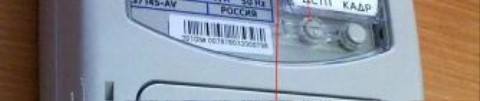

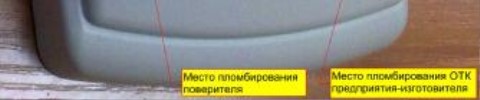

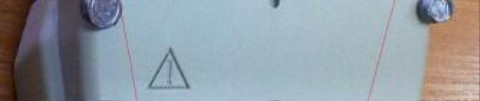

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированно-
го доступа приведены на рисунках 2, 3 и 4.
СЕ 102М XX Х4Х-ХХХX
Дополнительные исполнения:
N – Внешнее питание интерфейса
Z – Расширенный набор параметров
V – Контроль вскрытия крышки зажимов
– Без контроля вскрытия крышки
L – Подсветка индикатора
– Без подсветки индикатора
Один из интерфейсов:
J – Оптический интерфейс
А – EIA485
В – М-Bus
Номинальный, базовый
(максимальный) ток:
5 – 5(60) А
8 – 10(100) А
Номинальное напряжение:
4 – 230 В
Класс точности:
1 – 1
2 – 2
Тип корпуса:
S7 – для установки в щиток
R5 – для установки на рейку
R5.1 - для установки в щиток и на рейку
Лист № 3
Всего листов 9
Рисунок 2 – Общий вид счетчика CE102M R5
Рисунок 3 – Общий вид счетчика CE102M S7
Лист № 4
Всего листов 9

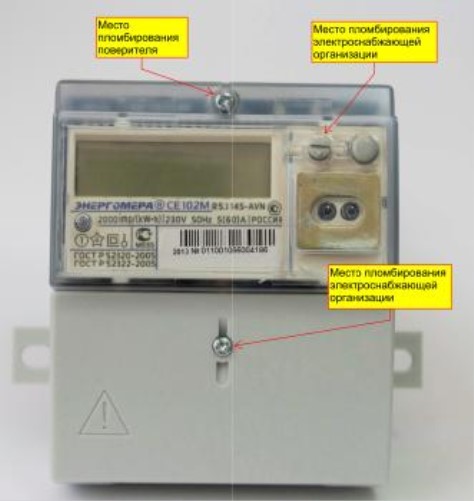

Рисунок 4 – Общий вид счетчика CE102M R5.1
Полный список форматов вывода измеренных, вычисленных и накопленных параметров
приведен в таблице 1.
Таблица 1 Полный список форматов вывода измеренных, вычисленных и накопленных пара-
метров
НаименованиеНа ЖКИПо интерфейсам
выводимых параметров
ЕдиницыЧисло разрядов сле- ЕдиницыЧисло разрядов сле-
измерения ва/справа от запятой измерения ва/справа от запятой
НапряжениеВ3/2В3/2
ТокА 1…3/3А 1…3/3
Мощность кВт 1…2/4 кВт 1…2/6
Коэффициент мощности 1/3 1/3
Частота сети Гц2/2 Гц2/2
Активная энергия нарас- кВт•ч 5/2, кВт•ч6/2
тающим итогом (месяч- 6/1
ные, суточные)
Максимумы среднихкВт1…2/3кВт1…2/3
мощностей
Значения интерваловкВт1…2/3
профилей
Счетчики обеспечивают возможность задания следующих параметров
:
- заводского номера счетчика;
- текущих времени и даты
;
- величины суточной коррекции хода часов;
- разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее",
"летнее" время);
- до 12 дат начала сезона с указанием для каждого дня недели отдельного суточного рас-
писания;
- не менее 8 зон в суточном расписании;
Лист № 5
Всего листов 9
- до 36 суточных расписаний;
- до 32 исключительных дней (дни, в которые тарификация отличается от общего прави-
ла);
- пароля для доступа по интерфейсу до 8 символов;
- идентификатора в соответствии с протоколом;
- скорости обмена (в т.ч. начальной);
Счетчики обеспечивают фиксацию не менее 40 последних изменений текущих времени и
даты, изменений программируемых параметров и перепрограммирования метрологических пара-
метров счетчиков, а также фиксацию не менее 40 последних изменений состояния фазного напря-
жения (включение, выключение, ниже допустимого значения, выше допустимого значения).
Обмен информацией с внешними устройствами обработки данных осуществляется через
оптический порт, или EIA485, или M-Bus (в дальнейшем интерфейс), в зависимости от испол-
нения счетчика.
Обслуживание счетчиков производится с помощью технологического программного
обеспечения "Admin Tools".
Интерфейс счетчика соответствует стандарту ГОСТ Р МЭК 61107-2001 на уровне прото-
кола обмена.
Обмен информацией по оптическому порту осуществляется с помощью оптической го-
ловки, соответствующей ГОСТ Р МЭК 61107-2001.
Программное обеспечение
Идентификационные данные программного обеспечения, установленного в счетчиках
активной электрической энергии однофазных многотарифных СЕ 102М, указаны в таблице 2.
Таблица 2 Идентификационные данные программного обеспечения
НаименованиеИдентифика-Номер версииЦифровой иденти-Алгоритм вычис-
программногоционное на-(идентификаци-фикатор программ-ления цифрового
обеспеченияименованиеонный номер)ного обеспеченияидентификатора
программногопрограммного(контрольная суммапрограммного
обеспеченияобеспеченияисполняемого кода)обеспечения
CE102Mv01s.a43sCE102H01DCA4CRC16
CE102Mv01r.a43rCE102H01 9E5FCRC16
CE102Mv01p.a43pCE102H01 67A9CRC16
По своей структуре ПО счетчика не разделено на метрологически значимую и метроло-
гически незначимую части, имеет единую контрольную сумму и записывается в устройство на
стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в грани-
цах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон пред-
ставления, длительность хранения и дискретность результатов измерений соответствуют нор-
мированной точности счетчика.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «С».
Метрологические и технические характеристики
Таблица 3 Метрологические и технические характеристики
230
5 или 10
60 или 100
1 или 2
Номинальное напряжение, В
Базовый ток, А
Максимальный ток, А
Класс точности по ГОСТ Р 52322-2005
Диапазон входных сигналов:
сила тока
напряжение
0,05I
б
…I
макс
;
(0,75…1,15) U
ном
;
Лист № 6
Всего листов 9
0,8(емк)…1,0…0,5(инд)
от минус 45 до + 70
от 800 имп/(кВт
•
ч) до 3200 имп/(кВт
•
ч)
(50 ± 2,5)
коэффициент мощности
Диапазон рабочих температур окружающего
воздуха,
°
С
Диапазон значений постоянной счетчика
Рабочий диапазон изменения частоты изме-
рительной сети счетчика, Гц
Стартовый ток (порог чувствительности), мА
10 для счетчиков с базовым током 5 А;
20 для счетчиков с базовым током 10 А
±
0,5
±1
Пределы основной абсолютной погрешности
часов, c/сут
Пределы основной абсолютной погрешности
часов при отключенном питании счетчика,
c/сут
Пределы дополнительной температурной по-
грешности хода часов, с/(
°
С·сутки)
± 0,15 в диапазоне от минус 10 до + 45
°
С;
±0,2 вдиапазоне от минус 45 до минус 10
°
С;
±0,2 вдиапазоне от 45 до 70
°
С
3; 5; 10; 15; 30 или 60
4; 8; 16; 24; 48 или 96 суток в зависимости от
времени усреднения мощности 3; 5; 10; 15; 30
или 60 мин, соответственно
не менее 8
не более 0,1 В
•
А при базовом токе
не более 9 В
•
А (0,8 Вт) при номинальном зна-
чении напряжения
не более 15 В
•
А (3 Вт) при номинальном зна-
чении напряжения
40
Время усреднения мощности профилей на-
грузки, мин
Глубина хранения профилей нагрузки (мощ-
ности, усредненной на заданном интервале)
не менее
Количество десятичных знаков индикатора
Полная мощность, потребляемая цепью тока
Полная (активная) мощность, потребляемая
цепью напряжения без дополнительных мо-
дулей
Полная (активная) мощность, потребляемая
цепью напряжения с дополнительными моду-
лями
Длительность хранения информации при от-
ключении питания, лет
Срок службы батареи, не менее, лет
Замена батареи
Число тарифов
Число временных зон, не менее
5 для корпуса S7; 10 для корпуса R5 и R5.1
Без нарушения пломбы поверителя для корпуса
S7; С нарушением пломбы, для корпуса R5 и
R5.1
4
8
Количество электрических
выходов с параметрами по
2005
испытательных 1
ГОСТ Р 52322-
1
Количество оптических испытательных вы-
ходов с параметрами по ГОСТ Р 52320-2005
Скорость обмена по интерфейсу EIA485
От 300 бит/с до 19200 бит/с
Скорость обмена по интерфейсу M-Bus
Скорость обмена через оптический порт
Время обновления всех показаний счетчика, с
Время чтения любого параметра счетчика по
интерфейсу или оптическому порту
От 300 бит/с до 9600 бит/с
От 300 бит/с до 19200 бит/с
1
Зависит от типа параметра и может изменяться
в диапазоне от 0,06 с до 1000 с (при скорости
9600 бит/с)
Лист № 7
Всего листов 9
Масса счетчика, не более, кг
Габаритные размеры, мм, не более
(длина; ширина; высота)
для корпуса R5
для корпуса S7
для корпуса R5.1
Средняя наработка до отказа, не менее, ч
Средний срок службы до первого капиталь-
ного ремонта счетчиков, не менее, лет
1,0
110; 90; 73
214; 122; 73
105; 90; 60,5
220000
30
Примечание - Поскольку энергия и вспомогательные параметры вычисляются из одних и
тех же мгновенных значений тока и напряжения, дополнительные погрешности, вызываемые
изменением влияющих величин по отношению к нормальным условиям при измерении актив-
ной мощности, усредненной на интервале в 1 с, среднеквадратических значений напряжения и
тока соответствуют дополнительным погрешностям при измерении активной энергии по
ГОСТ Р 52322-2005.
Пределы допускаемых значений основной относительной погрешности, приведенные в
таблицах 4…6, нормируют для информативных значений входного сигнала:
напряжение – (0,75 … 1,15) U
ном
;
частота измерительной сети – (47,5…52,5) Гц.
Пределы допускаемых значений основной относительной погрешности при измерении
активной мощности, усредненной на интервале в 1 с
d
P
, в процентах, не должны превышать
значений, указанных в таблице 4.
Таблица 4 Пределы допускаемых значений основной относительной погрешности при измере-
нии активной мощности, усредненной на интервале в 1 с
соs
j
Пределы допускаемой основной погрешности
Значение тока
d
P
, %, для счетчиков класса точности
12
0,05 I
б
£
I
<
0,10 I
б
1,0
±
1,5
±
2,5
0,10 I
б
£
I
£
I
макс
±
1,0
±
2,0
0,10 I
б
£
I
<
0,20 I
б
0,5 (инд.),
±
1,5
±
2,5
0,8 (емк.)
0,20I
б
£
I
£
I
макс
0,5 (инд.),
±
1,0
2,0
0,8 (емк.)
Значение тока
Пределы допускаемых значений основной относительной погрешности при измерении
среднеквадратических значений силы тока
d
I
, в процентах, не должны превышать значений,
указанных в таблице 5.
Таблица 5 Пределы допускаемых значений основной относительной погрешности при измере-
нии среднеквадратических значений силы тока
Пределы допускаемой основной погрешности
d
I
, %, для счетчи-
ков класса точности
0,05 I
б
£
I
£
I
макс
12
±
2,0
±
2,0
Пределы допускаемых значений основной относительной погрешности при измерении
среднеквадратического значения фазного напряжения
d
U
, в процентах, не должны превышать
значений, указанных в таблице 6.
Лист № 8
Всего листов 9
Таблица 6 Пределы допускаемых значений основной относительной погрешности при измере-
нии среднеквадратического значения фазного напряжения
Пределы допускаемой основной погрешности
d
U
, %, для
Значение напряжениясчетчиков класса точности
12
0,75 U
ном
£
U
£
1,15 U
ном
±
2,0
±
2,0
Знак утверждения типа
Знак утверждения типа наносят на панель счетчиков офсетной печатью (или другим спо-
собом, не ухудшающим качества), на титульный лист руководства по эксплуатации типограф-
ским способом.
Комплектность средства измерений
В комплект поставки входит:
- счетчик активной электрической энергии однофазный многотарифный СЕ 102М (одно
из исполнений);
- руководство по эксплуатации САНТ.411152.035 РЭ;
- формуляр САНТ.411152.035 ФО;
По требованию организаций, производящих регулировку, ремонт и поверку счетчиков,
дополнительно высылаются методика поверки, руководство по среднему ремонту и каталог
деталей.
Технологическое программное обеспечение "AdminTools"
поставляется по отдельному
заказу.
Поверка
осуществляется по документу САНТ.411152.035 Д1 «Счетчики активной электрической
энергии однофазные многотарифные СЕ 102М. Методика поверки», утвержденному ФГУП
«ВНИИМС» в 2010 г.
В перечень основного поверочного оборудования входят:
- установкадляповерки счетчиковэлектрическойэнергии ЭНЕРГОМЕРАСУ001/Х-02-РХ;
- универсальная пробойная установка УПУ-10;
- частотомер Ч3-63 Гц;
- секундомер СО спр-2б;
- компьютер IBM-совместимый с технологическим программным обеспечением
"AdminTools"
.
Сведения о методиках (методах) измерений
Методика измерений на счетчики активной электрической энергии однофазные много-
тарифные СЕ 102М приведена в Руководстве по эксплуатации САНТ.411152.035 РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам ак-
тивной электрической энергии однофазным многотарифным СЕ 102М
1. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть
11. Счетчики электрической энергии».
2. ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 21. Статические счетчики актив-
ной энергии классов точности 1 и 2».
3. ГОСТ Р МЭК 61107-2001 "Обмен данными при считывании показаний счетчиков, тари-
фикации и управления нагрузкой. Прямой локальный обмен данными".
Лист № 9
Всего листов 9
4. ТУ 4228-079-63919543-2010 «Счетчики активной электрической энергии однофазные
многотарифные СЕ 102М. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
осуществление торговли и товарообменных операций.
Изготовитель
Закрытое акционерное общество «Электротехнические заводы «Энергомера» (ЗАО «Энергоме-
ра»),
355029, Россия, г. Ставрополь, ул. Ленина, 415.
Телефоны: (8652) 35-75-27 центр консультации потребителей;
35-67-45 канцелярия;
Телефон/факс: (8652) 56-66-90 центр консультации потребителей;
56-44-17 канцелярия;
E-mail:
Cайт:
.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»,
аттестат аккредитации 30004-08 от 27.06.2008г.
119361, Москва, ул. Озерная, 46.
Тел. 781-86-03; e-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» __________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58024-14 | Счетчики активной электрической энергии однофазные однотарифные | КАСКАД-101-МТ | АО "КАСКАД", г.Черкесск | 16 лет | Перейти |
| 70218-18 | Счетчики электроэнергии однофазные многотарифные | АЭ-1 | Фирма "Apator S.A.", Польша | 12 лет | Перейти |
| 22354-08 | Счетчики жидкости акустические | АС-001 | ОАО "Завод "Старорусприбор", г.Старая Русса | 4 года | Перейти |
| 26382-04 | Счетчики холодной и горячей воды крыльчатые | VLF-R | ООО "ВАЛТЕК", г.С.-Петербург | 4 года - для гор.воды; 6 лет - хол. | Перейти |
| 46392-11 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ОАО "Выксунский металлургический завод" | Нет данных | ООО "Экситон", г.Нижний Новгород | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
