ГРСИ 46751-11: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "НЕЗАВИСИМАЯ ЭНЕРГОСБЫТОВАЯ КОМПАНИЯ КРАСНОДАРСКОГО КРАЯ" Нет данных. Поверка

Приложение к свидетельству № 42544

об утверждении типа средств измерений

Лист № 1

Всего листов 38

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системаавтоматизированнаяинформационно-измерительнаякоммерческого

учета электроэнергии(АИИСКУЭ)ОАО«НЕЗАВИСИМАЯ

ЭНЕРГОСБЫТОВАЯ КОМПАНИЯ КРАСНОДАРСКОГО КРАЯ»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета

электроэнергии (АИИС КУЭ) ОАО «НЕЗАВИСИМАЯ ЭНЕРГОСБЫТОВАЯ КОМПАНИЯ

КРАСНОДАРСКОГО КРАЯ» (далее - АИИС КУЭ) предназначена для измерения активной и

реактивной электроэнергии, а также для автоматизированного сбора, обработки, хранения и

отображения полученной информации. Выходные данные системы могут быть использованы

для коммерческих расчетов.

АИИС КУЭ решает следующие задачи:

·

измерение 30-минутных приращений активной и реактивной электроэнергии;

·

периодический (1 раз в сутки) и/или по запросу автоматический сбор

привязанных к единому календарному времени результатов измерений приращений

электроэнергии с заданной дискретностью учета (30 мин.);

·

хранение результатов измерений в специализированной базе данных, отвечающей

требованию повышенной защищенности от потери информации (резервирование баз

данных) и от несанкционированного доступа;

·

передача в ИВК результатов измерений;

·

предоставление по запросу контрольного доступа к результатам измерений,

данных о состоянии средств измерений со стороны сервера организаций - участников

оптового рынка электроэнергии;

·

обеспечение защиты оборудования, программного обеспеченияи данных от

несанкционированного доступа на физическом и программном уровне (установка

пломб, паролей и т.п.);

·

диагностика и мониторинг функционирования технических и программных

средств АИИС КУЭ;

·

конфигурирование и настройка параметров АИИС КУЭ;

·

ведение единого времени в АИИС КУЭ (коррекция времени).

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, 3х-уровневую систему,

которая состоит из измерительных каналов (ИК), измерительно-вычислительных комплексов

электроустановок (ИВКЭ) с системой обеспечения единого времени (СОЕВ) и информационно-

вычислительного комплекса (ИВК) с системой обеспечения единого времени (СОЕВ). АИИС

КУЭ реализуется на отдельных технологических объектах по группе точек поставки

электроэнергииОАО«НЕЗАВИСИМАЯЭНЕРГОСБЫТОВАЯКОМПАНИЯ

КРАСНОДАРСКОГО КРАЯ» - г. Новороссийск, территориально расположенных в г.

Новороссийске и его пригороде.

АИИС КУЭ включает в себя следующие уровни:

Уровень ИК, включающий измерительные трансформаторы тока (ТТ) класса точности

0,5S и 0,5 по ГОСТ 7746, измерительные трансформаторы напряжения (ТН) класса точности 0,5

по ГОСТ 1983 и счетчики активной и реактивной электроэнергии типа СЭТ-4ТМ.03 класса

точности 0,5S по ГОСТ 30206-94 (в части активной электроэнергии) и класса точности 1,0 по

ГОСТ 26035-83 (в части реактивной электроэнергии); вторичные электрические цепи;

технические средства каналов передачи данных.

Лист № 2

Всего листов 38

Уровень ИВКЭ с СОЕВ, созданный на базе контроллеров сетевых индустриальных

(УСПД) типа СИКОН С70 (Госреестр СИ РФ № 28822-05, зав. №№ 01499, 01476, 01446, 01626,

01631, 02099, 01490, 01629, 01588, 01617, 05361, 01624, 04046, 01334, 01548), устройств

синхронизации времени типа УСВ-1 (Госреестр СИ РФ № 28716-05, зав. №№ 634, 695, 688, 635,

693, 725, 636, 698, 724, 696, 662, 679, 701, 1024, 707) и технических средств приема-передачи

данных.

Уровень ИВК с СОЕВ, созданный на основе сервера опроса УСПД и счётчиков,

сервера базы данных (БД), автоматизированного рабочего места (АРМ) персонала, устройства

синхронизации времени типа УСВ-1 (Госреестр СИ РФ № 28716-05, зав. № 1050) и технических

средств приема-передачи данных.

Первичныефазныетокиинапряжениятрансформируютсяизмерительными

трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи

поступают на соответствующие входы электронного счетчика электрической энергии. В

счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По

мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика

вычисляются мгновенные значения активной и полной мощности, которые усредняются за

период 1 с. Средняя за период реактивная мощность вычисляется по средним за период

значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 1 с мощности,

вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее

значение мощности на интервале времени усреднения 30 мин.

Каждые 30 минут УСПД уровня ИВКЭ производят опрос цифровых счетчиков.

Полученная информация записывается в энергонезависимую память УСПД, где осуществляется

хранение измерительной информации, ее накопление и передача накопленных данных по

внутренним основному или резервному каналам сотовой связи стандарта GSM на верхний

уровень системы (сервер опроса УСПД и счётчиков), а также отображение информации по

подключенным к УСПД устройствам.

Сервер опроса УСПД и счётчиков, установленный в ИВК, с периодичностью один раз

в 30 минут производит опрос УСПД уровня ИВКЭ и счетчиков. Полученная информация

записывается в базу данных сервера БД.

На уровне ИВК системы выполняется обработка измерительной информации,

получаемойсэнергообъектовпогруппеточекпоставкиэлектроэнергии«ОАО

«НЕЗАВИСИМАЯЭНЕРГОСБЫТОВАЯКОМПАНИЯ КРАСНОДАРСКОГОКРАЯ»-

г.Новороссийск», вчастности вычисление электроэнергии и мощности с учетом

коэффициентов трансформации ТТ и ТН, резервное копирование, формирование и хранение

поступающей информации, оформление справочных и отчетных документов. Передача

информации в организации–участники оптового рынка электроэнергии осуществляется по

каналам передачи данных в соответствии с согласованными сторонами регламентами. В

качестве внешнего основного канала передачи данных используется коммутируемый канал

доступа в Интернет, а в качестве внешнего резервного канала передачи данных может быть

использован коммутируемый канал телефонной сети связи общего пользования (ТфССОП).

Программное обеспечение (ПО) АИИС КУЭ на базе «Пирамида 2000» функционирует

на нескольких уровнях:

·

программное обеспечение счетчиков;

·

программное обеспечение контроллеров сетевых индустриальных;

·

программное обеспечение АРМ;

·

программное обеспечение серверов ИВК.

ПО предназначено для автоматического сбора, обработки и хранения данных,

получаемых со счетчиков электроэнергии и УСПД, отображения полученной информации в

удобном для анализа и отчетности виде, взаимодействии со смежными системами.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), созданной на

основе устройств синхронизации времени УСВ-1, подключенных к УСПД ИВКЭ и серверам

ИВК по интерфейсу RS-232. УСВ предназначено для измерения (формирования, счета)

текущих значений даты и времени (с коррекцией времени по сигналам единого календарного

времени, которые передаются со спутников глобальной системы позиционирования – GPS).

Лист № 3

Всего листов 38

Источником сигналов единого календарного времени является встроенный в УСВ GPS-

приёмник, сличение постоянно, рассинхронизация при наличии связи со спутником не более 0,5 с.

В ИВК коррекция времени выполняется по сигналам устройства синхронизации

времени УСВ-1 (зав. № 1050), ежесекундно при расхождении времени равного ± 1 с.

Внутреннее время УСПД синхронизируется со временем устройств синхронизации

времени, установленных на уровне ИВКЭ, по сигналам единого календарного времени один раз в

2 с при расхождении времени равного ± 1 с. В случае, если время УСПД, установленного на

объекте, не синхронизировано со временем УСВ ИВКЭ, сервер опроса УСПД и счётчиков

уровня ИВК автоматически осуществляет коррекцию времени УСПД. Сличение времени УСПД

со временем сервера ИВК один раз в сутки, корректировка времени выполняется при

расхождении времени сервера ИВК и УСПД равного ± 1 с. УСПД автоматически осуществляет

коррекцию внутреннего времени счетчиков. Сличение времени счетчиков со временем УСПД

один раз в сутки, корректировка времени выполняется при расхождении времени счетчика и

УСПД равного ± 1 с.

На объектах, где УСПД отсутствует, сервер опроса УСПД и счётчиков автоматически

осуществляет коррекцию времени счетчиков. Сличение времени счетчиков со временем сервера

один раз в сутки, корректировка времени выполняется при расхождении времени счетчика и

сервера равного ± 2 с.

Абсолютная погрешность измерений времени СОЕВ не превышает предела

абсолютной суточной погрешности измерения текущего времени, равного

±

5 с/сут.

Журналы событий счетчика электроэнергии и УСПД отражают: время (дата, часы,

минуты) коррекции часов указанных устройств и расхождение времени в секундах

корректируемого и корректирующего устройств в момент непосредственно предшествующий

корректировке.

Программное обеспечение

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 – Идентификационные данные ПО

Наименование

ПО

Наименование

программного

модуля

Наименование

файла

Номер версии

(идентификацион

ный номер) ПО

Алгоритм

вычисления

цифрового

идентификатора

ПО

Цифровой

идентификатор

ПО (контрольная

сумма

исполняемого

кода)

Р2КServer.exe

45AC4A0ED2A

MD5

«Пирамида Пирамида 2000 Версия 10

111B7D2C3CE

2000». Сервер 12.02/2007/С-05

EC8CCCAE59

·

ПО«Пирамида 2000» внесено в Госреестр СИ РФв составе системы

информационно-измерительной контроля и учета энергопотребления «Пирамида» за

№ 21906-01;

·

Предел допускаемой дополнительной абсолютной погрешности по электроэнергии

ИИС «Пирамида», получаемой за счет математической обработки измерительной

информации, составляет 1 единицу младшего разряда измеренного (учтенного)

значения;

·

Пределы допускаемых относительных погрешностей по активной и реактивной

электроэнергии не зависят от способов передачи измерительной информации и

способов организации измерительных каналов ИИС «Пирамида»;

·

Уровень защиты ПО от непреднамеренных и преднамеренных изменений –

уровень «С».

Лист № 4

Всего листов 38

Метрологические и технические характеристики

Состав измерительных каналов и их метрологические характеристики приведены в таблице 2

Таблица 2 – Состав измерительных каналов и их метрологические характеристики

Номер ИК

Наименование объекта учета,

диспетчерское наименование

присоединения

Вид СИ,

класс точности ,

коэффициент трансформации,

№ Госреестра СИ или

свидетельства о поверке

Обозначение, тип

Заводской

номер

К

ТТ

aК

ТН

aК

СЧ

Наименование

измеряемой

величины

Основная относительная

погрешность

ИК, ± %

Относительная погрешность

ИК в рабочих условиях

эксплуатации, ± %

ТТ

ТН

ПСРРС;

ТКНТ

01

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/1а

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110062242

4800

Канал

измерений

Состав измерительного каналаМетрологические характеристики

12

6789

5

27013

-

27306

3

Кт = 0,5

Ктт = 400/5

№ 1856-63

Кт = 0,5

Ктн = 6000/100

№ 2611-70

4

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 5

Всего листов 38

Продолжение таблицы 2

ТТ

ТН

ПСРРС;

ТКНТ

02

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/1

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109064243

7200

ТТ

ТН

ПСРРС;

ТКНТ

03

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/2

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109068117

7200

ТТ

ТН

ПСРРС;

ТКНТ

04

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/4

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110061237

4800

12

6789

5

1342

-

1303

3

Кт = 0,5

Ктт = 600/5

№ 1261-59

Кт = 0,5

Ктн = 6000/100

№ 2611-70

4

АТПОЛ-10 У3

В -

СТПОЛ-10 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

19752

-

19697

Кт = 0,5S

Ктт = 600/5

№ 1261-02

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПОЛ-10-3 У3

В -

СТПОЛ-10-3 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

19086

-

14563

Кт = 0,5S

Ктт = 400/5

№ 1261-02

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПОЛ-10-3 У3

В -

СТПОЛ-10-3 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

Лист № 6

Всего листов 38

Продолжение таблицы 2

ТТ

ТН

ПСРРС;

ТКНТ

05

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/7

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109065073

7200

ТТ

ТН

ПСРРС;

ТКНТ

06

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/8

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109064150

7200

ТТ

ТН

ПСРРС;

ТКНТ

07

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/10

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110063053

7200

12

6789

5

130865

-

130854

3

Кт = 0,5

Ктт = 600/5

№ 518-50

Кт = 0,5

Ктн = 6000/100

№ 2611-70

4

АТПОФ

В -

СТПОФ

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

5979

-

5980

Кт = 0,5

Ктт = 600/5

№ 1261-59

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПОЛ-10 У3

В -

СТПОЛ-10 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

130755

-

130727

Кт = 0,5

Ктт = 600/5

№ 518-50

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПОФ

В -

СТПОФ

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 7

Всего листов 38

Продолжение таблицы 2

ТТ

ТН

690;

2582

08

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/12

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ trial-04

СЭТ-4ТМ.03.01

0110063017

7200

ТТ

ТН

690;

2582

09

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/16

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110061198

7200

ТТ

ТН

690;

2582

10

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/18

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110061158

7200

12

6789

5

130828

-

130736

3

Кт = 0,5

Ктт = 600/5

№ 518-50

Кт = 0,5

Ктн = 6000/100

№ 831-53; 380-49

4

АТПОФ

В -

СТПОФ

А

ВНТМИ-6

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

12309

-

12310

Кт = 0,5S

Ктт = 600/5

№ 1261-08

Кт = 0,5

Ктн = 6000/100

№ 831-53; 380-49

АТПОЛ-10-3 У3

В -

СТПОЛ-10-3 У3

А

ВНТМИ-6

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

19663

-

19753

Кт = 0,5S

Ктт = 600/5

№ 1261-02

Кт = 0,5

Ктн = 6000/100

№ 831-53; 380-49

АТПОЛ-10-3 У3

В -

СТПОЛ-10-3 У3

А

ВНТМИ-6

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

Лист № 8

Всего листов 38

Продолжение таблицы 2

ТТ

НТМИ-6-66

ТН

1906

11

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/51

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110062055

7200

ТТ

НТМИ-6-66

1906

ТН

12

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/61

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110062197

7200

ТТ

НТМИ-6-66

1906

ТН

13

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/63

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110061175

7200

12

6789

4

ТПОЛ-10-3 У3

-

ТПОЛ-10

5

19665

-

20243

3

Кт = 0,5S; 0,5 А

Ктт = 600/5 В

№ 1261-02; 1261-59

С

Кт = 0,5 А

Ктн = 6000/100 В

№ 2611-70

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

ТПОЛ-10 У3

-

ТПОЛ-10 У3

26218

-

26197

Кт = 0,5 А

Ктт = 600/5 В

№ 1261-59

С

Кт = 0,5 А

Ктн = 6000/100 В

№ 2611-70

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

ТПОЛ-10 У3

-

ТПОЛ-10 У3

2541

-

14918

Кт = 0,5 А

Ктт = 600/5 В

№ 1261-59

С

Кт = 0,5 А

Ктн = 6000/100 В

№ 2611-70

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 9

Всего листов 38

Продолжение таблицы 2

ТТ

7603

ТН

14

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/54

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ trial-04

СЭТ-4ТМ.03.01

0110063085

7200

ТТ

7603

ТН

15

ПС 110/35/10/6 кВ

«Новороссийск»

Н-1/56

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110063142

7200

ТТ

ТАЕК

ТН

16

ПС 110/35/6 кВ

«Тоннельная»

Ф-13

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108071876

2400

12

6789

5

26193

-

26166

3

Кт = 0,5

Ктт = 600/5

№ 1261-59

Кт = 0,5

Ктн = 6000/100

№ 2611-70

4

АТПОЛ-10

В -

СТПОЛ-10

А

ВНТМИ-6-66

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

5190

-

2785

Кт = 0,5

Ктт = 600/5

№ 1261-59

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПОЛ-10 У3

В -

СТПОЛ-10 У3

А

ВНТМИ-6-66

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

33014

-

33016

Кт = 0,5

Ктт = 200/5

№ 814-53

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПФМ-10

В -

СТПФМ-10

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 10

Всего листов 38

Продолжение таблицы 2

ТТ

АКАК

ТН

17

ПС 35/6 кВ

«Гайдук»

Ф-5

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110062176

2400

ТТ

3724

ТН

18

ПС 110/10 кВ

«РИП»

Ф-4

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109068067

8000

ТТ

3725

ТН

19

ПС 110/10 кВ

«РИП»

Ф-5

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108066192

8000

12

6789

5

13751

-

13750

3

Кт = 0,5S

Ктт = 200/5

№ 1261-08

Кт = 0,5

Ктн = 6000/100

№ 2611-70

4

АТПОЛ-10-3 У3

В -

СТПОЛ-10-3 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

51218

-

51596

Кт = 0,5

Ктт = 400/5

№ 1856-63

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

40779

-

40777

Кт = 0,5S

Ктт = 400/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТОЛ-10-I-7 У2

В -

СТОЛ-10-I-7 У2

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

Лист № 11

Всего листов 38

Продолжение таблицы 2

ТТ

3724

ТН

20

ПС 110/10 кВ

«РИП»

Ф-8

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109064236

12000

ТТ

3725

ТН

21

ПС 110/10 кВ

«РИП»

Ф-19

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109068105

6000

ТТ

3724

ТН

22

ПС 110/10 кВ

«РИП»

Ф-26

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109064214

6000

12

6789

5

45078

-

49553

3

Кт = 0,5

Ктт = 600/5

№ 1856-63

Кт = 0,5

Ктн = 10000/100

№ 831-69

4

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

41186

-

41379

Кт = 0,5S

Ктт = 300/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТОЛ-10-I-7 У2

В -

СТОЛ-10-I-7 У2

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

41768

-7668

Кт = 0,5S

Ктт = 300/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТОЛ-10-I-7 У2

В -

СТОЛ-10-I-7 У2

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

Лист № 12

Всего листов 38

Продолжение таблицы 2

ТТ

ТПСУ

ТН

23

ПС 110/10 кВ

«РИП»

Ф-46

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109064216

8000

ТТ

ТПСУ

ТН

24

ПС 110/10 кВ

«РИП»

Ф-52

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108067065

8000

ТТ

3111

ТН

25

ПС 110/10 кВ

«РИП»

Ф-53

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109064116

8000

12

6789

5

40931

-

41569

3

Кт = 0,5S

Ктт = 400/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 831-69

4

АТОЛ-10-I-7 У2

В -

СТОЛ-10-I-7 У2

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

4229

-

4226

Кт = 0,5

Ктт = 400/5

№ 7069-79

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТОЛ-10 У3

В -

СТОЛ-10 У3

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

4236

-

4075

Кт = 0,5

Ктт = 400/5

№ 7069-79

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТОЛ-10 У3

В -

СТОЛ-10 У3

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 13

Всего листов 38

Продолжение таблицы 2

ТТ

ТПСУ

ТН

26

ПС 110/10 кВ

«РИП»

Ф-56

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109064126

6000

ТТ

-

ТН

-

27

ПС 35/0,4 кВ

«Горная»

Ф-2

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.09

0110068047

120

ТТ

2039

ТН

28

ПС 110/35/6 кВ

«Пенайская»

Ф-10

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108071858

4800

12

6789

5

5854

-

5322

3

Кт = 0,5

Ктт = 300/5

№ 7069-79

Кт = 0,5

Ктн = 10000/100

№ 831-69

4

АТОЛ-10 У3

В -

СТОЛ-10 У3

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Кт = 0,5

Ктт = 600/5

№ 15173-06

022148

022150

090226

АТШП-0,66 У3

ВТШП-0,66 У3

СТШП-0,66 У3

А

В-

С

Энергия активная W

P

± 1,0± 3,8

Энергия реактивная W

Q

± 2,1± 5,8

49182

-

41832

Кт = 0,5

Ктт = 400/5

№ 1276-59

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПЛ-10 У3

В -

СТПЛ-10 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 14

Всего листов 38

Продолжение таблицы 2

ТТ

2039

ТН

29

ПС 110/35/6 кВ

«Пенайская»

Ф-13

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108072092

2400

ТТ

2039

ТН

30

ПС 110/35/6 кВ

«Пенайская»

Ф-17

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108071912

2400

ТТ

6775

ТН

31

ПС 110/35/6 кВ

«Пенайская»

Ф-27

СЭТ-4ТМ.03.01

0108072100

2400

12

6789

5

60601

-

51747

3

Кт = 0,5

Ктт = 200/5

№ 1276-59

Кт = 0,5

Ктн = 6000/100

№ 2611-70

4

АТПЛ-10 У3

В -

СТПЛ-10 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

5041

-

51900

Кт = 0,5

Ктт = 200/5

№ 1276-59

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПЛ-10 У3

В -

СТПЛ-10 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

4975

-

4974

Кт = 0,5S

Ктт = 200/5

№ 22192-07

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПЛ-10-М-1 У2

В -

СТПЛ-10-М-1 У2

А

ВНТМИ-6-66 У3

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

Лист № 15

Всего листов 38

Продолжение таблицы 2

ТТ

6775

ТН

32

ПС 110/35/6 кВ

«Пенайская»

Ф-38

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108071948

2400

ТТ

5000

ТН

33

ПС 110/6 кВ

«ДСК»

Ф-1а

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ trial-04

СЭТ-4ТМ.03.01

0110061140

1800

ТТ

5000

ТН

34

ПС 110/6 кВ

«ДСК»

Ф-2

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110061185

4800

12

6789

5

5053

-

0238

3

Кт = 0,5

Ктт = 200/5

№ 1276-59

Кт = 0,5

Ктн = 6000/100

№ 2611-70

4

АТПЛ-10 У3

В -

СТПЛ-10 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

5761

-

5911

Кт = 0,5

Ктт = 150/5

№ 2473-69

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТЛМ-10 У3

В -

СТЛМ-10 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

37370

-

30628

Кт = 0,5

Ктт = 400/5

№ 1856-63

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 16

Всего листов 38

Продолжение таблицы 2

ТТ

5000

ТН

35

ПС 110/6 кВ

«ДСК»

Ф-3

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109068097

7200

ТТ

5000

ТН

36

ПС 110/6 кВ

«ДСК»

Ф-9

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109064231

4800

ТТ

5000

ТН

37

ПС 110/6 кВ

«ДСК»

Ф-10

СЭТ-4ТМ.03.01

0110060007

4800

12

6789

5

44794

-

42552

3

Кт = 0,5

Ктт = 600/5

№ 1856-63

Кт = 0,5

Ктн = 6000/100

№ 2611-70

4

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

59413

-

25979

Кт = 0,5

Ктт = 400/5

№ 1856-63

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

00365

-

00374

Кт = 0,5

Ктт = 400/5

№ 2473-05

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТЛМ-10-1 У3

В -

СТЛМ-10-1 У3

А

ВНТМИ-6-66 У3

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 17

Всего листов 38

Продолжение таблицы 2

ТТ

1500

ТН

38

ПС 110/6 кВ

«ДСК»

Ф-13

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110061133

3600

ТТ

1500

ТН

39

ПС 110/6 кВ

«ДСК»

Ф-14

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110062047

3600

ТТ

1500

ТН

40

ПС 110/6 кВ

«ДСК»

Ф-20

СЭТ-4ТМ.03.01

0109068056

7200

12

6789

5

00379

-

00375

3

Кт = 0,5

Ктт = 300/5

№ 2473-05

Кт = 0,5

Ктн = 6000/100

№ 2611-70

4

АТЛМ-10-1 У3

В -

СТЛМ-10-1 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

4162

-

4158

Кт = 0,5

Ктт = 300/5

№ 2473-69

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТЛМ-10 У3

В -

СТЛМ-10 У3

А

ВНТМИ-6-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

1602

-

16023

Кт = 0,5

Ктт = 600/5

№ 2473-69

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТЛМ-10 У3

В -

СТЛМ-10 У3

А

ВНТМИ-6-66 У3

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 18

Всего листов 38

Продолжение таблицы 2

ТТ

НТМИ-6-66 У3

1500

ТН

41

ПС 110/6 кВ

«ДСК»

Ф-23

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109067156

4800

ТТ

НТМИ-10-66 У3

1038

ТН

42

ПС 110/10 кВ

«Северо-Западная»

Ф-5

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110062119

4000

ТТ

НТМИ-10-66 У3

1038

ТН

43

ПС 110/10 кВ

«Северо-Западная»

Ф-7

СЭТ-4ТМ.03.01

0110062116

4000

12

6789

4

ТВЛМ-10

-

ТЛМ-10-1 У3

5

33857

-

00178

3

Кт = 0,5 А

Ктт = 400/5 В

№ 1856-63; 2473-05

С

Кт = 0,5 А

Ктн = 6000/100 В

№ 2611-70

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

ТОЛ-10

-

ТОЛ-10

А001

-

С001

Кт = 0,5 А

Ктт = 200/5 В

№ 7069-79

С

Кт = 0,5 А

Ктн = 10000/100 В

№ 831-69

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

ТОЛ-10

-

ТОЛ-10

А002

-

С002

Счетчик

Кт = 0,5 А

Ктт = 200/5 В

№ 7069-79

С

Кт = 0,5 А

Ктн = 10000/100 В

№ 831-69

С

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 19

Всего листов 38

Продолжение таблицы 2

ТТ

668

ТН

44

ПС 110/10 кВ

«Северо-Западная»

Ф-8

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110061191

4000

ТТ

-

ТН

-

45

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.09

0108073458

20

ТТ

ТН17А

ТН

46

ПС 110/10/6 кВ

«Южная»

Ф-1

СЭТ-4ТМ.03.01

0109068069

6000

12

6789

5

А003

-

С003

3

Кт = 0,5

Ктт = 200/5

№ 7069-79

Кт = 0,5

Ктн = 10000/100

№ 831-69

4

АТОЛ-10

В -

СТОЛ-10

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Кт = 0,5S

Ктт = 100/5

№ 15174-06

22382

23084

22387

АТОП-0,66 У3

ВТОП-0,66 У3

СТОП-0,66 У3

А

В-

С

ТП 6/0,4 кВ

ЗАО «Птицефабрика

Новороссийск»

Жил. дом

пос. Борисовка Ф-1

Энергия активная W

P

± 1,0± 3,8

Энергия реактивная W

Q

± 2,1± 8,0

7084

-

5204

Кт = 0,5

Ктт = 300/5

№ 2473-69

Кт = 0,5

Ктн = 10000/100

№ 18178-99

АТЛМ-10-1

В -

СТЛМ-10-1

А

ВНАМИТ-10-2 УХЛ2

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 20

Всего листов 38

Продолжение таблицы 2

ТТ

2465

ТН

47

ПС 110/10/6 кВ

«Южная»

Ф-2

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108060177

6000

ТТ

ТН17А

ТН

48

ПС 110/10/6 кВ

«Южная»

Ф-3

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109068124

4000

ТТ

2465

ТН

49

ПС 110/10/6 кВ

«Южная»

Ф-4

СЭТ-4ТМ.03.01

0108065061

8000

12

6789

5

4885

-

4971

3

Кт = 0,5

Ктт = 300/5

№ 2473-00

Кт = 0,5

Ктн = 10000/100

№ 831-69

4

АТЛМ-10-1 У3

В -

СТЛМ-10-1 У3

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

16761

-

22919

Кт = 0,5

Ктт = 200/5

№ 1856-63

Кт = 0,5

Ктн = 10000/100

№ 18178-99

АТВЛМ-10

В -

СТВЛМ-10

А

ВНАМИТ-10-2 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

30976

-

31127

Кт = 0,5

Ктт = 400/5

№ 1856-63

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-10-66 У3

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 21

Всего листов 38

Продолжение таблицы 2

ТТ

ТН17А

ТН

50

ПС 110/10/6 кВ

«Южная»

Ф-5

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109068146

6000

ТТ

2465

ТН

51

ПС 110/10/6 кВ

«Южная»

Ф-6

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108066186

6000

ТТ

ТН17А

ТН

52

ПС 110/10/6 кВ

«Южная»

Ф-7

СЭТ-4ТМ.03.01

0109068109

6000

12

6789

5

40933

-

40934

3

Кт = 0,5S

Ктт = 300/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 18178-99

4

АТОЛ-10-I-7 У2

В -

СТОЛ-10-I-7 У2

А

ВНАМИТ-10-2 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

28351

-8079

Кт = 0,5S

Ктт = 300/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТОЛ-10-I-7 У2

В -

СТОЛ-10-I-7 У2

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

7447

-

6241

Кт = 0,5

Ктт = 300/5

№ 2473-69

Кт = 0,5

Ктн = 10000/100

№ 18178-99

АТЛМ-10-1

В -

СТЛМ-10-1

А

ВНАМИТ-10-2 УХЛ2

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 22

Всего листов 38

Продолжение таблицы 2

ТТ

2465

ТН

53

ПС 110/10/6 кВ

«Южная»

Ф-8

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108068166

8000

ТТ

ТН17А

ТН

54

ПС 110/10/6 кВ

«Южная»

Ф-9

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109068053

4000

ТТ

2465

ТН

55

ПС 110/10/6 кВ

«Южная»

Ф-10

СЭТ-4ТМ.03.01

0109064178

6000

12

6789

5

08632

-

59720

3

Кт = 0,5

Ктт = 400/5

№ 1856-63

Кт = 0,5

Ктн = 10000/100

№ 831-69

4

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

26138

-

22984

Кт = 0,5S

Ктт = 200/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 18178-99

АТОЛ-10-I-8 У2

В -

СТОЛ-10-I-7 У2

А

ВНАМИТ-10-2 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

83283

-

83296

Кт = 0,5

Ктт = 300/5

№ 1856-63

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-10-66 У3

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 23

Всего листов 38

Продолжение таблицы 2

ТТ

ТН17А

ТН

56

ПС 110/10/6 кВ

«Южная»

Ф-11

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109068131

6000

ТТ

2465

ТН

57

ПС 110/10/6 кВ

«Южная»

Ф-12

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0109068174

6000

ТТ

ТН17А

ТН

58

ПС 110/10/6 кВ

«Южная»

Ф-13

СЭТ-4ТМ.03.01

0109064157

8000

12

6789

5

41182

-

41184

3

Кт = 0,5S

Ктт = 300/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 18178-99

4

АТОЛ-10-I-7 У2

В -

СТОЛ-10-I-7 У2

А

ВНАМИТ-10-2 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

8076

-

28356

Кт = 0,5S

Ктт = 300/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТОЛ-10-I-7 У2

В -

СТОЛ-10-I-7 У2

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

30757

-

30714

Кт = 0,5

Ктт = 400/5

№ 1856-63

Кт = 0,5

Ктн = 10000/100

№ 18178-99

АТВЛМ-10

В -

СТВЛМ-10

А

ВНАМИТ-10-2 УХЛ2

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 24

Всего листов 38

Продолжение таблицы 2

ТТ

2465

ТН

59

ПС 110/10/6 кВ

«Южная»

Ф-14

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108065206

6000

ТТ

ТН17А

ТН

60

ПС 110/10/6 кВ

«Южная»

Ф-15

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108067071

8000

ТТ

2465

ТН

61

ПС 110/10/6 кВ

«Южная»

Ф-16 (10 кВ)

СЭТ-4ТМ.03.01

0109068194

8000

12

6789

5

52747

-

52745

3

Кт = 0,5

Ктт = 300/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 831-69

4

АТОЛ-10-I-2 У2

В -

СТОЛ-10-I-2 У2

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

40780

-

40776

Кт = 0,5S

Ктт = 400/5

№ 15128-07

Кт = 0,5

Ктн = 10000/100

№ 18178-99

АТОЛ-10-I-7 У2

В -

СТОЛ-10-I-7 У2

А

ВНАМИТ-10-2 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

30977

-

30759

Кт = 0,5

Ктт = 400/5

№ 1856-63

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-10-66 У3

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 25

Всего листов 38

Продолжение таблицы 2

ТТ

6496

ТН

62

ПС 110/10/6 кВ

«Южная»

Ф-16 (6 кВ)

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0107078137

3600

ТТ

ТН17А

ТН

63

ПС 110/10/6 кВ

«Южная»

Ф-19

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108068082

6000

ТТ

2465

ТН

64

ПС 110/10/6 кВ

«Южная»

Ф-20

СЭТ-4ТМ.03.01

0109068031

6000

12

6789

5

09743

-

37113

3

Кт = 0,5

Ктт = 300/5

№ 1856-63

Кт = 0,5

Ктн = 6000/100

№ 380-49

4

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-6

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

0130

-

4383

Кт = 0,5

Ктт = 300/5

№ 2473-69

Кт = 0,5

Ктн = 10000/100

№ 18178-99

АТЛМ-10-1

В -

СТЛМ-10-1

А

ВНАМИТ-10-2 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

83189

-

83281

Кт = 0,5

Ктт = 300/5

№ 1856-63

Кт = 0,5

Ктн = 10000/100

№ 831-69

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-10-66 У3

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 26

Всего листов 38

Продолжение таблицы 2

ТТ

2465

ТН

65

ПС 110/10/6 кВ

«Южная»

Ф-22

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108066211

4000

ТТ

0360

ТН

66

ПС 110/10 кВ

«Широкая балка»

Ф-13

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110063087

4000

ТТ

0360

ТН

67

ПС 110/10 кВ

«Широкая trial»

Ф-15

СЭТ-4ТМ.03.01

0110062196

8000

12

6789

5

19731

-

22843

3

Кт = 0,5

Ктт = 200/5

№ 1856-63

Кт = 0,5

Ктн = 10000/100

№ 831-69

4

АТВЛМ-10

В -

СТВЛМ-10

А

ВНТМИ-10-66 У3

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

51658

-

51657

Кт = 0,5

Ктт = 200/5

№ 7069-79

Кт = 0,5

Ктн = 10000/100

№ 16687-07

АТОЛ-10

В -

СТОЛ-10

А

ВНАМИТ-10-2 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

8565

-

8598

Кт = 0,5

Ктт = 400/5

№ 7069-79

Кт = 0,5

Ктн = 10000/100

№ 16687-07

АТОЛ-10 У3

В -

СТОЛ-10 У3

А

ВНАМИТ-10-2 УХЛ2

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 27

Всего листов 38

Продолжение таблицы 2

ТТ

0362

ТН

68

ПС 110/10 кВ

«Широкая балка»

Ф-14

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110061183

2000

ТТ

0362

ТН

69

ПС 110/10 кВ

«Широкая балка»

Ф-16

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110063045

3000

ТТ

9870

ТН

70

ПС 35/6 кВ

«Западная»

Т-1

СЭТ-4ТМ.03.01

0108071884

12000

12

6789

5

58205

-1174

3

Кт = 0,5

Ктт = 100/5

№ 7069-79

Кт = 0,5

Ктн = 10000/100

№ 16687-07

4

АТОЛ-10

В -

СТОЛ-10

А

ВНАМИТ-10-2 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

58275

-

57731

Кт = 0,5

Ктт = 150/5

№ 7069-79

Кт = 0,5

Ктн = 10000/100

№ 16687-07

АТОЛ-10

В -

СТОЛ-10

А

ВНАМИТ-10-2 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

20928

-

22870

Кт = 0,5

Ктт = 1000/5

№ 1261-59

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПОЛ-10 У3

В -

СТПОЛ-10 У3

А

ВНТМИ-6-66 У3

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 28

Всего листов 38

Продолжение таблицы 2

ТТ

0174

ТН

71

ПС 35/6 кВ

«Западная»

Т-2

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0108071863

12000

ТТ

1577439

ТН

72

ПС 110/6 кВ

«Неберджаевская»

Ф-7

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110062230

2400

ТТ

197309

ТН

73

ПС 110/6 кВ

«Неберджаевская»

Ф-15

СЭТ-4ТМ.03.01

0110061157

2400

12

6789

5

20681

483

1621

3

Кт = 0,5

Ктт = 1000/5

№ 1261-59

Кт = 0,5

Ктн = 6000/100

№ 16687-02

4

АТПОЛ-10 У3

ВТПОЛ-10 У3

СТПОЛ-10 У3

А

ВНАМИТ-10 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

2510

-

3507

Кт = 0,5

Ктт = 200/5

№ 9143-01

Кт = 0,5

Ктн = 6000/100

№ 16687-02

АТЛК-10-6 У3

В -

СТЛК-10-6 У3

А

ВНАМИТ-10-2 УХЛ2

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

2520

-

2539

Кт = 0,5

Ктт = 200/5

№ 9143-01

Кт = 0,5

Ктн = 6000/100

№ 16687-02

АТЛК-10-6 У3

В -

СТЛК-10-6 У3

А

ВНАМИТ-10-2 УХЛ2

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 29

Всего листов 38

Продолжение таблицы 2

ТТ

-

ТН

-

74

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.09

0110068086

20

ТТ

-

ТН

-

75

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.09

0110061093

20

ТТ

1219

ТН

76

РП-21

«Брис-Босфор»

Ф-6

СЭТ-4ТМ.03.01

0104082040

1800

12

6789

3

Кт = 0,5S

Ктт = 100/5

№ 15174-06

5

22375

22376

23080

4

АТОП-0,66 У3

ВТОП-0,66 У3

СТОП-0,66 У3

А

В-

С

Насосная «Титан»

РУ-0,4 кВ в ТП

Дробильного

отделения

Энергия активная W

P

± 1,0± 3,8

Энергия реактивная W

Q

± 2,1± 8,0

Кт = 0,5S

Ктт = 100/5

№ 15174-06

0129996

0130111

0130095

АТОП-0,66 У3

ВТОП-0,66 У3

СТОП-0,66 У3

А

В-

С

Насосная «Титан»

РУ-0,4 кВ в ТП

Сырьевого

отделения

Энергия активная W

P

± 1,0± 3,8

Энергия реактивная W

Q

± 2,1± 8,0

41816

-

41819

Кт = 0,5

Ктт = 150/5

№ 2363-68

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПЛМ-10 У3

В -

СТПЛМ-10 У3

А

ВНТМИ-6-66 У3

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Лист № 30

Всего листов 38

Продолжение таблицы 2

ТТ

5226

ТН

77

ТП-212 (от ПС 110/6 кВ

«Пролетарий»)

КЛ-6 кВ Ф-77 (ТП-212)

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110063073

1200

ТТ

8052

ТН

78

РП-6

«Цемдолина»

Ф-8

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0104082089

600

ТТ

4711

ТН

79

РП-6

«Цемдолина»

Ф-24

СЭТ-4ТМ.03.01

0104082075

600

12

6789

5

44679

-

45231

3

Кт = 0,5

Ктт = 100/5

№ 1276-59

Кт = 0,5

Ктн = 6000/100

№ 2611-70

4

АТПЛ-10

В -

СТПЛ-10

А

ВНТМИ-6-66

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

2303

-

2304

Кт = 0,5S

Ктт = 50/5

№ 22192-07

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТПЛ-10-М-1 У2

В -

СТПЛ-10-М-1 У2

А

ВНТМИ-6-66

С

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

15450

-

15453

Кт = 0,5S

Ктт = 50/5

№ 25433-07

Кт = 0,5

Ктн = 6000/100

№ 2611-70

АТЛО-10-5 У3

В -

СТЛО-10-5 У3

А

ВНТМИ-6-66 У3

С

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

Лист № 31

Всего листов 38

Продолжение таблицы 2

ТТ

ТН

80

ПС 110/35/10 кВ

«Лесной порт»

Ф-3

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110062213

6000

ТТ

ТН

81

ПС 110/35/10 кВ

«Лесной порт»

Ф-8

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.01

0110062195

6000

ТТ

ТН

82

ПС 110/35/10 кВ

«Лесной порт»

Ф-28

СЭТ-4ТМ.03.01

0110062125

4000

12

6789

3

Кт = 0,5 А

Ктт = 300/5 В

№ 1276-59

С

Кт = 0,5 А

Ктн = 10000/√3/100/√3 В

№ 3344-04

С

4

ТПЛ-10 У3

-

ТПЛ-10 У3

ЗНОЛ.06-10 У3

5

1605

-

3591

2567

2608

2577

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Кт = 0,5 А

Ктт = 300/5 В

№ 1276-59

С

Кт = 0,5 А

Ктн = 10000/√3/100/√3 В

№ 3344-04

С

ТПЛ-10 У3

-

ТПЛ-10 У3

ЗНОЛ.06-10 У3

0105

-

5683

2571

2564

2560

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 5,9

Кт = 0,5S А

Ктт = 200/5 В

№ 22192-07

С

Кт = 0,5 А

Ктн = 10000/√3/100/√3 В

№ 3344-04

С

ТПЛ-10-М-1 У2

-

ТПЛ-10-М-1 У2

ЗНОЛ.06-10 У3

6407

-

6060

2571

2564

2560

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,2± 3,9

Энергия реактивная W

Q

± 2,4± 8,1

Лист № 32

Всего листов 38

Продолжение таблицы 2

-

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.09

0110061089

20

ТТ

-

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

СЭТ-4ТМ.03.09

0108072491

120

ТТ

-

СЭТ-4ТМ.03.09

0110066045

60

6789

ТТ

123

Кт = 0,5S

Ктт = 100/5

№ 15174-06

5

0137253

0137259

23098

ТН

4

АТОП-0,66 У3

ВТОП-0,66 У3

СТОП-0,66 У3

А

В-

С

83

-

ТП-4 (от ПС 110/35/10/6 кВ

«Новороссийск» Н1/9,

Н1/14) жил. д

ул.Хохловой,2,

ул.Борисова,3, 3а

Энергия активная W

P

± 1,0± 3,8

Энергия реактивная W

Q

± 2,1± 8,0

Кт = 0,5S

Ктт = 600/5

№ 15173-06

113898

114968

113891

ТН

АТШП-0,66 У3

ВТШП-0,66 У3

СТШП-0,66 У3

А

В-

С

84

-

ТП-102 (от Н1/37 ПС

110/35/10/6 кВ

«Новороссийск»)

Ввод 1

Энергия активная W

P

± 1,0± 3,8

Энергия реактивная W

Q

± 2,1± 8,0

Кт = 0,5S

Ктт = 300/5

№ 15173-06

112631

112609

112604

ТН

АТШП-0,66 У3

ВТШП-0,66 У3

СТШП-0,66 У3

А

В-

С

85

-

ТП 6/0,4 кВ ОСК

Верхнебаканский

Яч.10 ОСК

Верхнебаканский

Счетчик

Кт = 0,5S/1,0

Ксч = 1

№ 27524-04

Энергия активная W

P

± 1,0± 3,8

Энергия реактивная W

Q

± 2,1± 8,0

Лист № 33

Всего листов 38

Продолжение таблицы 2

ТТ

123

Кт = 0,5S

Ктт = 400/5

№ 15173-06

ТН

4

АТШП-0,66 У3

ВТШП-0,66 У3

СТШП-0,66 У3

А

В-

С

86

-

ТП «Геопорт» (от ф.22

ПС 110/35/6 кВ

«Пенайская»)

жил. д от геопорта

Счетчик

80

56789

115874

114923

115906

Энергия активная W

P

± 1,0± 3,8

-

Энергия реактивная W

Q

± 2,1± 8,0

3 Нормальные условия:

4 Предельные рабочие условия:

5 Относительная погрешность указана при следующих рабочих условиях:

Кт = 0,5S/1,0

Ксч = 1СЭТ-4ТМ.03.090110060237

№ 27524-04

Примечания:

1. Характеристики относительной погрешности ИК даны для измерения электроэнергии и средней мощности (получасовая);

2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95;

−

.

параметры сети: напряжение (0,99 ÷ 1,01) Uном; ток (1 ÷ 1,2) Iном, cosφ = 0,87инд.; частота - (50

±

0,15) Гц;

−

температура окружающей среды (21,5 ± 0,5) °С

−

магнитная индукция внешнего происхождения (для счетчиков), не более - 0,05 мТл.

−

.

параметры сети: напряжение (0,9 ÷ 1,1) Uном; ток (0,01 ÷ 1,2) Iном; 0,5инд. ≤ cosφ ≥ 0,8емк.; частота - (50

±

0,4) Гц;

−

допускаемая температура окружающей среды для измерительных трансформаторов от - 50°С до + 45°С, для счетчиков от -40 °С

до +60 °С; для УСПД и УСВ от -10 °С до + 50 °С; для сервера от +15 °С до +30 °С;

−

.

параметры сети, для ИК, включающих в себя ТТ кл.т. 0,5S, ТН кл.т. 0,5; счетчик кл.т. 0,5S/1,0: напряжение (0,9

¸

1,1) Uном; ток

(0,02

¸

1,2) Iном; cos

f

= 0,8инд.; частота - (50

±

0,4) Гц;

(0,05

¸

1,2) Iном; cos

f

= 0,8инд.; частота - (50

±

0,4) Гц;

Iном; cos

f

= 0,8инд.; частота - (50

±

0,4) Гц;

Iном; cos

f

= 0,8инд.; частота - (50

±

0,4 Гц;

−

параметры сети, для ИК, включающих в себя ТТ кл.т. 0,5, ТН кл.т. 0,5; счетчик кл.т. 0,5S/1,0: напряжение (0,9

¸

1,1) Uном; ток

−

параметры сети, для ИК, включающих в себя ТТ кл.т. 0,5S, счетчик кл.т. 0,5S/1,0: напряжение (0,9

¸

1,1) Uном; ток (0,02

¸

1,2)

−

параметры сети, для ИК, включающих

)

в себя ТТ кл.т. 0,5, счетчик кл.т. 0,5S/1,0: напряжение (0,9

¸

1,1) Uном; ток (0,05

¸

1,2)

−

температура окружающей среды: ТН и ТТ от -20 до + 45 °С, для счетчиков от -15 до + 45 °С; для УСПД и УСВ от + 10 до + 35

°С; для сервера ИВК от + 15 до +25 °С;

−

магнитная индукция внешнего происхождения (для счетчиков), не более - 0,5 мТл.

6. Трансформаторы тока по ГОСТ 7746, трансформаторы напряжения по ГОСТ 1983, счетчики электроэнергии по ГОСТ 30206-94 в

режиме измерения активной электроэнергии и ГОСТ 26035-83 в режиме измерения реактивной электроэнергии;

7. Допускается замена измерительных трансформаторов и счетчиков на аналогичные (см. п. 6 Примечаний) утвержденных типов с

метрологическими характеристиками не хуже, чем у перечисленных в Таблице 1;

8. Допускается замена контроллеров сетевых индустриальных (УСПД) и устройств синхронизации времени (УСВ) на однотипные

утвержденного типа.

Лист № 34

Всего листов 38

Надежность применяемых в системе компонентов:

·

в качестве показателей надежности измерительных трансформаторов тока и

напряжения, в соответствии с ГОСТ 1983 и ГОСТ 7746, определены средний срок

службы и средняя наработка на отказ;

·

электросчетчик – среднее время наработки на отказ не менее Т

0

= 90000 ч., среднее

время восстановления работоспособности (при наличии ЗИП) t

в

= 2 ч.;

·

контроллер сетевой индустриальный (УСПД) – среднее время наработки на отказ не

менее Т

0

= 70000 ч., среднее время восстановления работоспособности (при наличии

ЗИП) t

в

= 2 ч.;

·

устройство синхронизации времени – среднее время наработки на отказ не менее Т

0

=

35000 ч., среднее время восстановления работоспособности t

в

= 168 ч.;

·

сервер - среднее время наработки на отказ не менее Т

0

= 10405 ч., среднее время

восстановления работоспособности (при наличии ЗИП) t

в

= 1 ч.

Оценка надежности АИИС КУЭ в целом:

К

Г_АИИС

= 0,97 – коэффициент готовности;

Т

О_ИК (АИИС)

= 6266 ч. – среднее время наработки на отказ.

Надежность системных решений:

·

Применение конструкции оборудования и электрической компоновки, отвечающих

требованиям IEC – Стандартов;

·

Стойкость к электромагнитным воздействиям;

·

Ремонтопригодность;

·

Программное обеспечение отвечает требованиям ISO 9001;

·

Функции контроля процесса работы и средства диагностики системы;

·

Резервирование электропитания оборудования системы.

Регистрация событий:

·

журнал событий счетчика:

−

параметрирование;

−

пропадание напряжения;

−

коррекция времени в счетчике.

·

журнал событий контроллера (УСПД):

−

параметрирование;

−

пропадание напряжения;

−

коррекция времени в контроллере (УСПД).

·

журналы событий сервера:

−

даты начала регистрации измерений;

−

перерывы электропитания;

−

программные и аппаратные перезапуски;

−

установка и корректировка времени;

−

переход на летнее/зимнее время;

−

нарушение защиты сервера;

−

отсутствие/довосстановлениеданныхсуказаниемточкиизмеренийи

соответствующего интервала времени.

Защищенность применяемых компонентов:

·

механическая защита от несанкционированного доступа и пломбирование:

−

электросчетчиков;

−

промежуточных клеммников вторичных цепей напряжения;

−

испытательных коробок;

−

УСПД;

−

серверов ИВК;

Лист № 35

Всего листов 38

·

защита информации на программном уровне:

−

результатов измерений при передаче информации (возможность использования

цифровой подписи);

−

установка пароля на счетчик;

−

установка пароля на контроллер (УСПД);

−

установка пароля на серверы.

Глубина хранения информации:

·

электросчетчик – тридцатиминутный профиль нагрузки в двух направлениях - не

менее 35 сут.;

·

контроллера (УСПД) – суточные данные о тридцатиминутных приращениях

электропотребления по каждому каналу и электропотребление за месяц по каждому

каналу - не менее 35 сут.;

·

ИВК – хранение результатов измерений и информации состояний средств измерений

– не менее 3,5 лет.

Знак утверждения типа

Знак утверждения типа наносится на титульные листыэксплуатационной

документации на систему автоматизированную информационно-измерительную коммерческого

учетаэлектроэнергии(АИИСКУЭ)ОАО«НЕЗАВИСИМАЯ ЭНЕРГОСБЫТОВАЯ

КОМПАНИЯ КРАСНОДАРСКОГО КРАЯ».

Комплектность средства измерений

КомплектностьАИИСКУЭОАО«НЕЗАВИСИМАЯЭНЕРГОСБЫТОВАЯ

КОМПАНИЯ КРАСНОДАРСКОГО КРАЯ» определяется проектной документацией на систему.

В комплект поставки входит техническая документация на систему и на комплектующие

средства измерений.

Комплектность АИИС ОАО «НЕЗАВИСИМАЯ ЭНЕРГОСБЫТОВАЯ КОМПАНИЯ

КРАСНОДАРСКОГО КРАЯ» представлена в таблице 3.

Таблица 3 – Комплектность АИИС КУЭ ОАО «НЕЗАВИСИМАЯ ЭНЕРГОСБЫТОВАЯ

КОМПАНИЯ КРАСНОДАРСКОГО КРАЯ».

Наименование

Измерительный трансформатор тока ТВЛМ-10

Измерительный трансформатор тока ТПОЛ-10

Измерительный трансформатор тока ТПОЛ-10-3

Измерительный трансформатор тока ТПОФ

Измерительный трансформатор тока ТПФМ-10

Измерительный трансформатор тока ТОЛ-10

Измерительный трансформатор тока ТОЛ-10-I

Измерительный трансформатор тока ТПЛ-10

Измерительный трансформатор тока ТПЛ-10-М-1

Измерительный трансформатор тока ТЛМ-10

Измерительный трансформатор тока ТЛМ-10-1

Измерительный трансформатор тока ТЛК-10-6

Измерительный трансформатор тока ТПЛМ-10

Измерительный трансформатор тока ТЛО-10-5

Измерительный трансформатор тока ТШП-0,66

Измерительный трансформатор тока ТОП-0,66

Количество

31 шт.

18 шт.

11 шт.

6 шт.

2 шт.

20 шт.

22 шт.

14 шт.

6 шт.

13 шт.

4 шт.

2 шт.

12 шт.

Лист № 36

Всего листов 38

Количество

3 шт.

15 шт.

7 шт.

6 шт.

78 шт

8 шт

14 шт

7 шт

15 шт

30 шт

15 шт

Наименование

Измерительный трансформатор напряжения НТМИ-6

Измерительный трансформатор напряжения НТМИ-6-66

Измерительный трансформатор напряжения НТМИ-10-66

Измерительный трансформатор напряжения НАМИТ-10-2

Измерительный трансформатор напряжения ЗНОЛ.06-10

Счетчик электроэнергии многофункциональный СЭТ-4ТМ.03.01

Счетчик электроэнергии многофункциональный СЭТ-4ТМ.03.09

Комплектность шкафов учёта:

Преобразователь интерфейса MOXA TCC-100

GSM модем Siemens MC35i

Блок питания стабилизирующий Siemens LOGO! Power

Источник бесперебойного питания АРС Smart -UPS 750 VA

Комплектность шкафов УСПД:

УСПД «СИКОН С70»

Устройство синхронизации времени УСВ-1

GSM модем Siemens MC35i

Блок питания стабилизирующий Siemens LOGO! Power

Источник бесперебойного питания АРС Smart-UPS 1000 VA

Комплектность ИВК:

Сервер опроса УСПД и счетчиков ProLiant DL380G4

1 шт

Сервер базы данных ProLiant DL380G41 шт

1 шт

2 шт

14 шт

7 шт

1 шт

2 шт

1 шт

TFT5600RKM Rack Keyboard Monitor (1U)

Устройство синхронизации времени УСВ-1

Коммутатор сетевой ProCurve Switch 2626 (24 port)

Настольный компьютор Compag dc5100SFF

Проводной модем ZyXEL U-336S

GSM модем Siemens MC35i

Блок питания стабилизированный Siemens LOGO!Power

Коммутатор HP KVM IP console switch

Модуль защиты телефонных линий PTEL2R

Расширитель интерфейса Моха С32081Т BasicModule

Мультипортовая плата Моха С32081Т/PCI

Источник бесперебойного питания АРС Smart-UPS 2200 VA

ПО АИИС КУЭ:

ПО операционной системы Windows Svr Std 2003 w/SP1 Win32 English 1pk DSP

OEI CD 1-4CPU 5 Clt

ПО Antivirus Corporate Edition 10 for Workstations&NetService in license+Gold

Maint 1YR value band A

ПО Antivirus Corporate Edition 10 for Workstations in license + Gold Maint 1YR

value band A

Программное обеспечение Antivirus Corporate Edition 10 Russian CD Media Pack

ПО счетчиков «Конфигуратор СЭТ-4ТМ»

ПО «Пирамида 2000». Версия 10 12.02/2007/С-05. Полный комплект со всеми

программными модулями и утилитами

Инструкция по эксплуатации КТС ЕКМН.466453.022-21 ИЭ

Руководство пользователя ЕКМН.466453.022-21 ИЗ

Паспорт-формуляр ЕКМН.466453.022-21 ФО

Методика поверки ЕКМН.466453.022-21 МП

1 экземпляр

Лист № 37

Всего листов 38

Поверка

осуществляется по документу «Система автоматизированная информационно-измерительная

коммерческогоучетаэлектроэнергии(АИИСКУЭ)ОАО«НЕЗАВИСИМАЯ

ЭНЕРГОСБЫТОВАЯ КОМПАНИЯКРАСНОДАРСКОГО КРАЯ». Методикаповерки

ЕКМН.466453.022-21 МП», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 31 мая 2010 г.

Средства поверки – по НД на измерительные компоненты:

−

ТТ – по ГОСТ 8.217-2003 «Государственная система обеспечения единства

измерений. Трансформаторы тока. Методика поверки»;

−

ТН – по МИ 2845-2003 «ГСИ Измерительные трансформаторы напряжения

6/√3...35 кВ. Методика проверки на месте эксплуатации» и/или по ГОСТ 8.216-88

«Государственная система обеспечения единства измерений. Трансформаторы

напряжения. Методика поверки»;

−

счетчики электрической энергии типа СЭТ-4ТМ.03 – в соответствии с методикой

поверки ИЛГШ.411152.124 РЭ1, являющейся приложением к руководству по

эксплуатации ИЛГШ.411152.124 РЭ, согласованной с руководителем ГЦИ СИ

ФГУ «Нижегородский ЦСМ» 10 сентября 2004 г.;

−

контроллеры сетевые индустриальные типа СИКОН С70 – в соответствии с

документом «Контроллеры сетевые индустриальные СИКОН С70. Методика

поверки ВЛСТ 220.00.000 И1», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в

2005 году;

−

устройства синхронизации времени типа УСВ-1 – в соответствии с документом

«Устройство синхронизации времени УСВ-1. Методика поверки ВЛСТ 221.00.000

МП», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» 15 декабря 2004 г.;

−

ИИС «Пирамида» - в соответствии с документом «Системы информационно-

измерительные контроля и учета энергопотребления «Пирамида». Методика

поверки. ВЛСТ 150.00.000 И1», утвержденным ГЦИ СИ ФГУП ВНИИМС в 2005

году;

−

радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной

системы Global Positioning System (GPS)), номер в Государственном реестре

средств измерений № 27008-04;

−

переносной компьютер с ПО и оптический преобразовательдля работы со

счетчиками системы и с ПО для работы с радиочасами МИР РЧ-01.

Сведения о методиках (методах) измерений

1. Автоматизированная информационно-измерительная система коммерческого учета

электроэнергии электроустановок филиала ОАО «НЕЗАВИСИМАЯ ЭНЕРГОСБЫТОВАЯ

КОМПАНИЯ КРАСНОДАРСКОГО КРАЯ» «Новороссийские городские электрические сети».

Инструкция по эксплуатации КТС ЕКМН.466453.022-21 ИЭ;

2. Автоматизированная информационно-измерительная система коммерческого учета

электроэнергии электроустановок филиала ОАО «НЕЗАВИСИМАЯ ЭНЕРГОСБЫТОВАЯ

КОМПАНИЯ КРАСНОДАРСКОГО КРАЯ» «Новороссийские городские электрические сети».

Руководство пользователя ЕКМН.466453.022-21 И3.

Нормативные документы, устанавливающие требования к системе автоматизированной

информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ОАО

«НЕЗАВИСИМАЯ ЭНЕРГОСБЫТОВАЯ КОМПАНИЯ КРАСНОДАРСКОГО КРАЯ»

1.ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения».

2.ГОСТ 1983 «Трансформаторы напряжения. Общие технические условия».

3.ГОСТ 7746 «Трансформаторы тока. Общие технические условия».

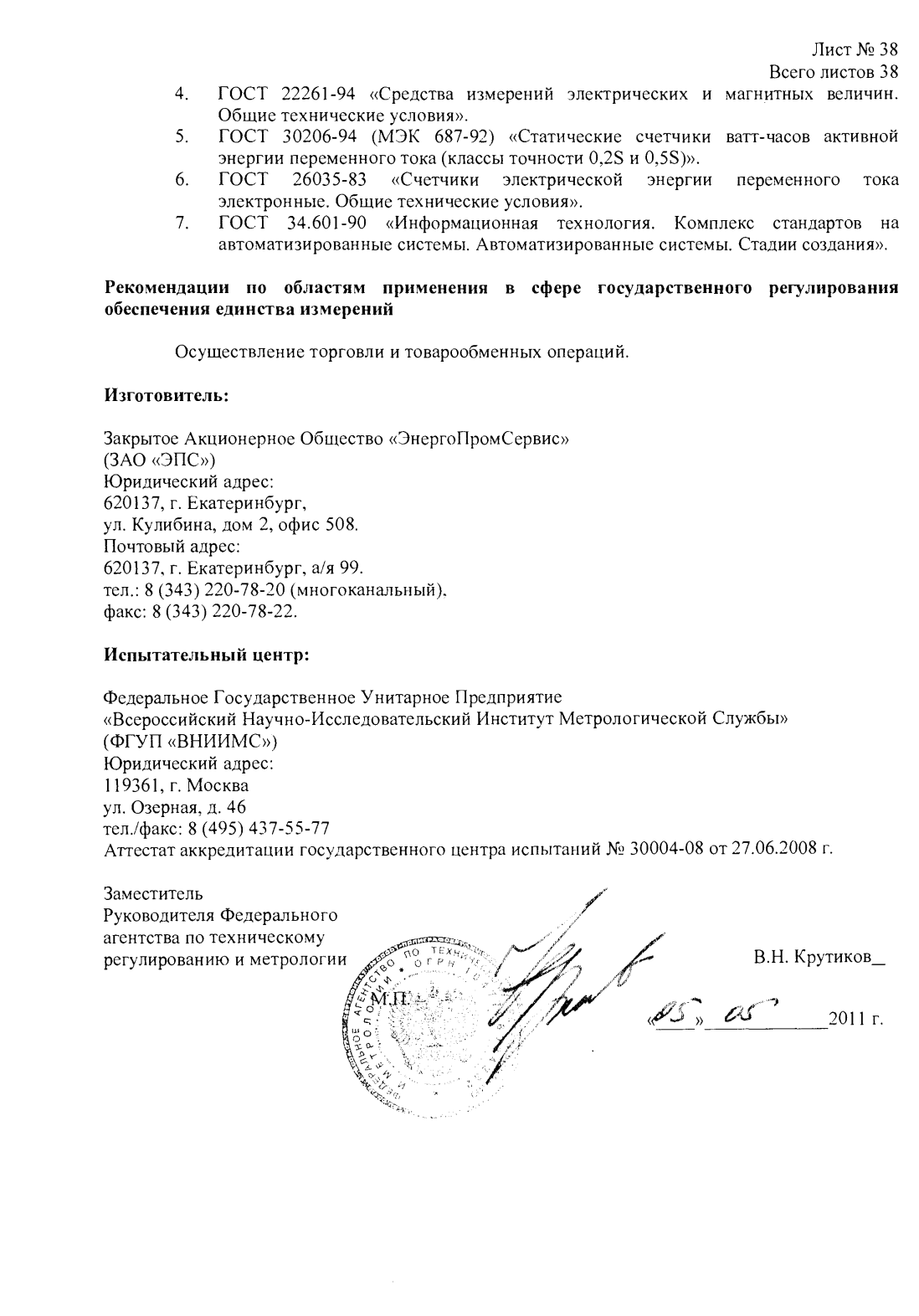

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
31334-06	Система автоматизированная информационно-измерительная для коммерческого учета городских потребителей электрической и тепловой энергии ОАО "Тюменьэнерго" АИИС КУЭ	Нет данных	ЗАО "Мезон", г.Тюмень	4 года	Перейти
34245-07	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Урало-Сибирские магистральные нефтепроводы им.Д.А.Черняева". Измерительно-информационный комплекс НПС "Салават"	Нет данных	ЗАО "ОРДИНАТА", г.Москва	4 года	Перейти
67118-17	Комплекс измерительный количества природного газа компании "Эксон Нефтегаз Лимитед"	Нет данных	Компания "Daniel Measurement and Control, Inc./ Emerson Process Management", США	2 года	Перейти
45602-10	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/6 кВ "Горняк" - АИИС КУЭ ПС 220/110/6 кВ "Горняк"	Нет данных	ЗАО "Метростандарт", г.Москва	4 года	Перейти
39703-08	Система измерений количества и показателей качества нефти № 392 на ПСП "Зеленоборск" ЗАО "Печоранефтегаз"	Нет данных	ЗАО НИЦ "Инкомсистем", г.Казань	1 год	Перейти
