Устройства весоизмерительные автоматические Neopost Granit, ГРСИ 46737-11
Номер госреестра:
46737-11
Наименование СИ:
Устройства весоизмерительные автоматические
Обозначение типа:
Neopost Granit
Производитель:
Фирма "NEOPOST INDUSTRIE", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.04.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Устройства весоизмерительные автоматические «Neopost Granit»
Назначение средства измерений
Устройства весоизмерительные автоматические «Neopost Granit» (далее устройст-
ва) предназначены для взвешивания почтовых отправлений.
Описание средства измерений
Конструктивно устройства состоят из следующих составных частей: устройство
для автоматической подачи взвешиваемого груза (почтового отправления); грузоприемно-
го устройства, выполненного в виде ленточного транспортера, в платформу которого
встроен весоизмерительный тензорезисторный датчик (далее – весы); и франкировальной
базы с роликовым транспортером для съема взвешенного груза с весов. При этом, груз
взвешивается на весах при его перемещении по ленточному транспортеру. Франкироваль-
ная база устройства содержит панель с клавишами управления; сенсорный экран для ото-
бражения результатов взвешивания и режимов работы устройства; а также печатающее
устройство для нанесения различной информации на почтовые отправления. Устройства
могут быть дополнительно оснащены лотком для почтовых отправлений.
Принцип действия устройств основан на преобразовании деформации упругого
элемента тензорезисторного датчика, возникающей под действием силы тяжести взвеши-
ваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально мас-се
груза. Аналоговый электрический сигнал поступает на аналого-цифровой измеритель-ный
преобразователь, расположенный в корпусе весов, который обрабатывает сигнал и
передает результаты измерений в единицах массы через интерфейс на внешнее электрон-
ное устройство – франкировальную базу. Программное обеспечение устройств позволяет
осуществлять ввод тарифов и расчет суммы почтового сбора в зависимости от измеренной
массы почтового отправления. Информация о массе взвешиваемого груза, сумма почтово-го
тарифа и другая информация могут быть переданы на внешние устройства (ЭВМ,
принтер и пр.) через интерфейсы RS 232, RS 485, Ethernet.
Устройство выпускается в одной модификации и имеет обозначение: «DYNAMIC
SCALE - DS-HR» (рис. 1).

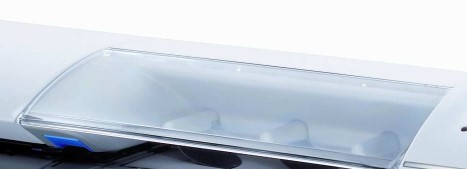

Рисунок 1 - Устройства весоизмерительные автоматические «Neopost Granit», мо-
дификация «DYNAMIC SCALE - DS-HR»
Приложение к свидетельству № 42528
об утверждении типа средств измерений
Лист 2
Всего листов 5

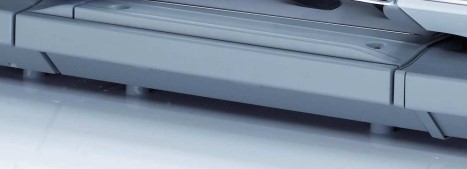

Рисунок 2 - Место нанесения знака поверки
Программное обеспечение
Согласно МИ 3286-2010, метрологически значимым является программное обеспе-
чение (ПО) весоизмерительной части устройств весоизмерительных автоматических
«Neopost Granit».
Идентификационный номер ПО отображается на экране франкировальной базы при
управлении в режиме администратора, выборе пункта меню «ОТЧЕТЫ», подменю «МО-
ДУЛЬНЫЕ СВОЙСТВА». Значения всех параметров текущего отчета выводятся на эти-
кетку с помощью кнопки «ПЕЧАТЬ».
Защита от несанкционированного доступа к настройкам и данным измерений обес-
печивается невозможностью изменения ПО без применения специализированного обору-
дования производителя. Для защиты от непреднамеренных воздействий метрологически
значимых данных (параметры юстировки и настройки) в ПО реализован алгоритм перио-
дического пересчёта и верификации контрольной суммы указанных данных. Контрольная
сумма, дата и время изменения параметров юстировки и настройки фиксируются в журна-ле
событий устройств. Эта информация может быть выведена на экран франкировальной
базы, а ее изменения извне невозможны. Защита ПО и данных измерений от преднаме-
ренных и непреднамеренных воздействий соответствует уровню «С» согласно МИ 3286-
2010.
Идентификационные данные метрологически значимого программного обеспече-
ния (весов) приведены в таблице 1.
Таблица 1.
НаименованиеИдентификаци-Номер версииЦифровойАлгоритм вы-
ПОонное наимено- (идентификаци- идентификатор числения циф-
вание ПОонный номер)ПО (контроль-рового иденти-
ПО ная сумма ис- фикатора ПО
полняемого ко-
да)
ВЕСЫGR4.8.1-*-*
* Примечание - Цифровой идентификатор ПО (контрольная сумма исполняемого
кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устрой-
ствах при работе со встроенным ПО.
Место нанесения знака поверки
Лист 3
Всего листов 5
Метрологические и технические характеристики
Наименование параметров
Таблица 2
Значение параметров
Неавтоматический
режим (статическое
Автоматический ре-
взвешивание)
жим
1000
1000
6
5
±0,5 / ±1,0
±1 / ±2,0
±1 / ±1,5
±1,5 / ±2,5
1
1. Наибольший предел взвешивания Max
(НПВ), г
2. Наименьший предел взвешивания Min
(НмПВ), г
3. Пределы допускаемой погрешности опре-
деления массы при поверке / в эксплуата-
ции, г
От НмПВ до 500 г вкл.
От 500 г до 1000 г (НПВ) вкл.
4. Цена поверочного деления (е) и дискрет-
ность отсчета (d), г (e=d)
5. Число поверочных делений (n)
1000
6. Максимальная производительность взве-
шивания, шт./час, не более
7200
от плюс 10 до плюс 40
до 80
от 86,6 до 106,7
7. Диапазон рабочих температур, °С
Относительная влажность воздуха при
температуре 25 °С, %
Атмосферное давление, кПа
8. Параметры сетевого питания:
входное напряжение, В
частота, Гц
потребляемая мощность, В
×
А, не более
9. Вероятность безотказной работы за 1000 ч
от 195,5 до 253
от 49 до 51
240
0,92
10. Средний полный срок службы, лет
8
545 х 460 х 250
717 х 460 х 321
335 х 460 х 270
11. Габаритные размеры (длина х ширина х
высота), мм, не более:
Весы
Устройство автоматической подачи
Франкировальная база
12. Масса устройств, кг, не более
Весы
Устройство автоматической подачи
Франкировальная база
22
26,5
15
*Примечание: Устройства имеют сертификат об утверждении типа № VJ.9.06 Revision 2
No. 2030-07-033 от 02.07.2010 г., выданный «Inspecta Oy», Финляндия на
соответствие требованиям международной рекомендации МОЗМ 51 (OIML
R 51) по классу точности Y (а).
Лист 4
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится графическим способом на табличку, закреплен-
ные на корпусе весов и типографским способом на титульный лист руководства по экс-
плуатации.
Комплектность средства измерений
1. Весы- 1 шт.
2. Франкировальная база- 1 шт.
3. Автоматический податчик- 1 шт.
4. Лоток для писем (по дополнительному заказу)- 1 шт
5. Руководство по эксплуатации (РЭ)- 1 экз.
6. Методика поверки- 1 экз.
Поверка
осуществляется по документу «Устройства весоизмерительные автоматические «Neopost
Granit», фирмы NEOPOST INDUSTRIE, Франция. Методика поверки», утвержденному
ГЦИ ФГУП «ВНИИМС»
Основные средства поверки:
– гири класса точности М1 по ГОСТ 7328-2001;
– весы для статического взвешивания с пределами допускаемой погрешности,
обеспечивающей измерение испытательной нагрузки с точностью, не превышающей 1/3
пределов допускаемой погрешности поверяемых устройств.
Сведения о методиках (методах) измерений
«Устройства весоизмерительные автоматические «Neopost Granit». Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройст-
вам весоизмерительным автоматическим «Neopost Granit»
1. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы».
2. Международная рекомендация МОЗМ 51 (OIML R 51).
3. Техническая документация фирмы изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Применяются при оказании услуг почтовой связи.
Изготовитель
Фирма «NEOPOST INDUSTRIE», Франция
113 Rue Jean Marin Naudin 92220 BAGNEUX, France.
Tel: +33 1 45363046
Fax: +33 1 45363020
Лист 5
Всего листов 5
Испытатель
ГЦИ СИ ФГУП «ВНИИМС»
Аттестат аккредитации № 30004-13
119361, г. Москва, ул. Озерная, д. 46,
Тел.: (495) 437 5577, факс: (495) 437 5666,
E-mail: Office@vniims.ru
,
www. vniims.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н. Крутиков
М.п.
«_____» ______________ 201_____ г.
