Автоцистерны, автотопливозаправщики 56241 (автоцистерны), 56242 (автотопливозаправщики) и их мод., ГРСИ 46712-11
Номер госреестра:
46712-11
Наименование СИ:
Автоцистерны, автотопливозаправщики
Обозначение типа:
56241 (автоцистерны), 56242 (автотопливозаправщики) и их мод.
Производитель:
ОАО "Грабовский автомобильный завод" (ГРАЗ), с.Грабово
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.04.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42578
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоцистерны модели 56241, автотопливозаправщики модели 56242 и их мо-
дификации
Назначение средства измерений
Автоцистерны (АЦ) модели 56241 и их модификации предназначены для транспорти-
рования и кратковременного хранения всех видов светлых нефтепродуктов плотностью не
более 830 кг/м
3
. АЦ являются мерой полной вместимости.
Автотопливозаправщики (АТЗ) модели 56242 и их модификации, предназначены для
транспортирования и заправки светлыми нефтепродуктами автомобилей, различных меха-
низмов и машин. АТЗ не предназначены для розничной торговли
Описание средства измерений
АЦ модели 56241, АТЗ модели 56242 и их модификации изготавливаются на шасси
УРАЛ-4320-1912-30 или на любых других шасси, имеющих аналогичные параметрыи
рассчитанные на эксплуатацию в тех же дорожно-климатических условиях.
АЦ (АТЗ) изготавливаются в исполнении “У” по ГОСТ 15150.
По Общероссийскому классификатору промышленной и сельскохозяйственной
продукции (ОКП) ППЦ присвоены коды ОКП, которые приведены в таблице 1.
Таблица 1
Модель, присво-
енная НАМИ
Сокращенное обо-Код ОКП
значение модели
(наименование)
Базовое шасси
56241-0000010
5624145 2140
56242-0000020
5624245 2140
На базе УРАЛ-4320-1912-
30
На базе УРАЛ-4320-1912-
30-02
АЦ и АТЗ представляют собой горизонтальный резервуар, смонтированный на шасси
автомобиля. Цистерна может быть разделена на несколько секций. При наличии в цистерне
нескольких секций, за номинальную вместимость секции принимают действительную вме-
стимость секции, установленную при первичной поверке транспортной меры (ТМ). Корпус
цистерны изготовлен из конструкционных сталей, коррозионно-стойких сталей или алюми-
ниевых сплавов, обладающих гарантируемой свариваемостью, соответствующими механиче-
скими свойствами и усилен внутри плосковыгнутыми жесткостями, которые выполняют
также роль поперечных волнорезов. В верхней части каждой секции цистерны приварена
горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным
клапаном, смотровым окном для ориентировочного определения уровня налива топлива,
воздухоотводящими трубками, в нижней части – опоры, донные клапаны, отстойники с гря-
зеспусками. Раздаточное оборудование АТЗ состоит из фильтра тонкой очистки, счетчика
жидкости, крана шарового, клапана предохранительного и раздаточного рукава с раздаточ-
ным краном. Наполнение цистерны осуществляется через заливной люк горловины и при
помощи насоса до мерного угольника. Опорожнение цистерны АЦ и АТЗ может осуществ-
ляться при помощи насоса и самотеком.
лист № 2
всего листов 4

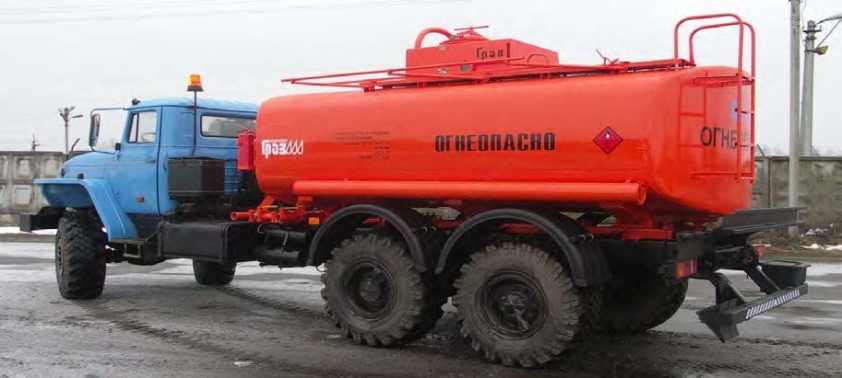

Фотография общего вида
1- маркировочная табличка
2- заклепка, проходящая через полку угольника и стенку угольника
Метрологические и технические характеристики
Номинальная вместимость цистерны, м
3
11,8
Пределы допускаемого отклонения действительной вместимости цистерны, уста-
новленной при первичной поверке, от номинальной вместимости, м
3
± 0,177
Пределы допускаемой основной относительной погрешности вместимости при пе-
риодической поверке, %
±
0,4
Объем над указателем уровня (для возможного расширения нефтепродукта под
воздействием температуры), % от действительной вместимости цистерны
2,0
Остаток топлива в цистерне, % от номинальной вместимости, не более0,1
Габаритные размеры АЦ (АТЗ) мм, не более
- длина9500
- ширина2550
- высота3350
Trial снаряженной АЦ (АТЗ), кг11000
(с запасным колесом, огнетушителями, рукавами напорно-всасывающими, принад-
лежностями и заправкой автомобиля топливом, маслом и охлаждающей жидко-
стью)
Примечание: Допускаемое отклонение массы снаряженной АЦ плюс 3 %. Нижний
предел массы не ограничивается
Полная масса АЦ (АТЗ), кг, не более21300
Распределение нагрузки на дорогу полной массой, кг, не более:
- через шины передних колес5300
- через шины задних колес 16000
Максимальная скорость движения на высшей передаче при полной массе, км/ч 80
Пределы допускаемой основной относительной погрешности счетчика АТЗ, %
±
0,5
АЦ (АТЗ) изготавливаются в исполнении “У” по ГОСТ 15150.
12
Trial
для
нанесения
знака
поверки
лист № 3
всего листов 4
Нормальные условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
20 ± 10;
30 – 80;
84–106 (630 – 795).
Рабочие условия эксплуатации:
– температура окружающего воздуха,°С
– относительная влажность воздуха,%
– атмосферное давление, кПа (мм рт. ст.)
от минус 40 до плюс 50;
30 - 100;
84–106,7 (630 – 800).
Знак утверждения типа
Знак Утверждения типа наносится:
– на маркировочную табличку фотохимическим способом,
– на титульный лист руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– АЦ (АТЗ) в собранном виде;
– запасные части;
– инструмент;
– принадлежности;
– товаросопроводительная документация;
– эксплуатационная документация:
– Автоцистерны модели 56241 и их модификации. Руководство по эксплуатации. РЭ
37.253.043-2011;
– Автотопливозаправщики модели 56242 и их модификации. Руководство по эксплуа-
тации. РЭ 37.253.087-2011;
– Автоцистерны модели 56241 и их модификации. Формуляр. 56241-0000000 ФО;
– Автотопливозаправщики модели 56242 и их модификации. Формуляр. 56242-
0000000 ФО.
Поверка
осуществляется по ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Ме-
тодика поверки».
Поверка счетчиков жидкости производится в соответствии с ГОСТ 8.451-81 «ГСИ.
Счетчики жидкости камерные. Методы и средства поверки».
Основныесредстваповерки:эталонныемерники2разрядавместимостью
2 дм
3
, 10 дм
3
, 100 дм
3
, 200 дм
3
, 400 дм
3
, 1000 дм
3
, 4000 дм
3
, 5000 дм
3
, цилиндр мерный стек-
лянный 0,5 дм
3
по ГОСТ 1770-74.
Сведения о методиках (методах) измерений
Методика измерений действительной вместимости цистерны и измерений объема от-
пущенного нефтепродукта приведена в РЭ 37.253.043-2011 «Автоцистерны модели 56241 и
их модификации. Руководство по эксплуатации».
Нормативныедокументы, устанавливающие требования к автоцистернам модели
56241, автотопливозаправщикам модели 56242 и их модификациям
1. ГОСТ Р 50913-96 «ГСИ. Автомобильные транспортные средства для транспорти-
рования и заправки нефтепродуктов. Типы, параметры и общие технические тре-

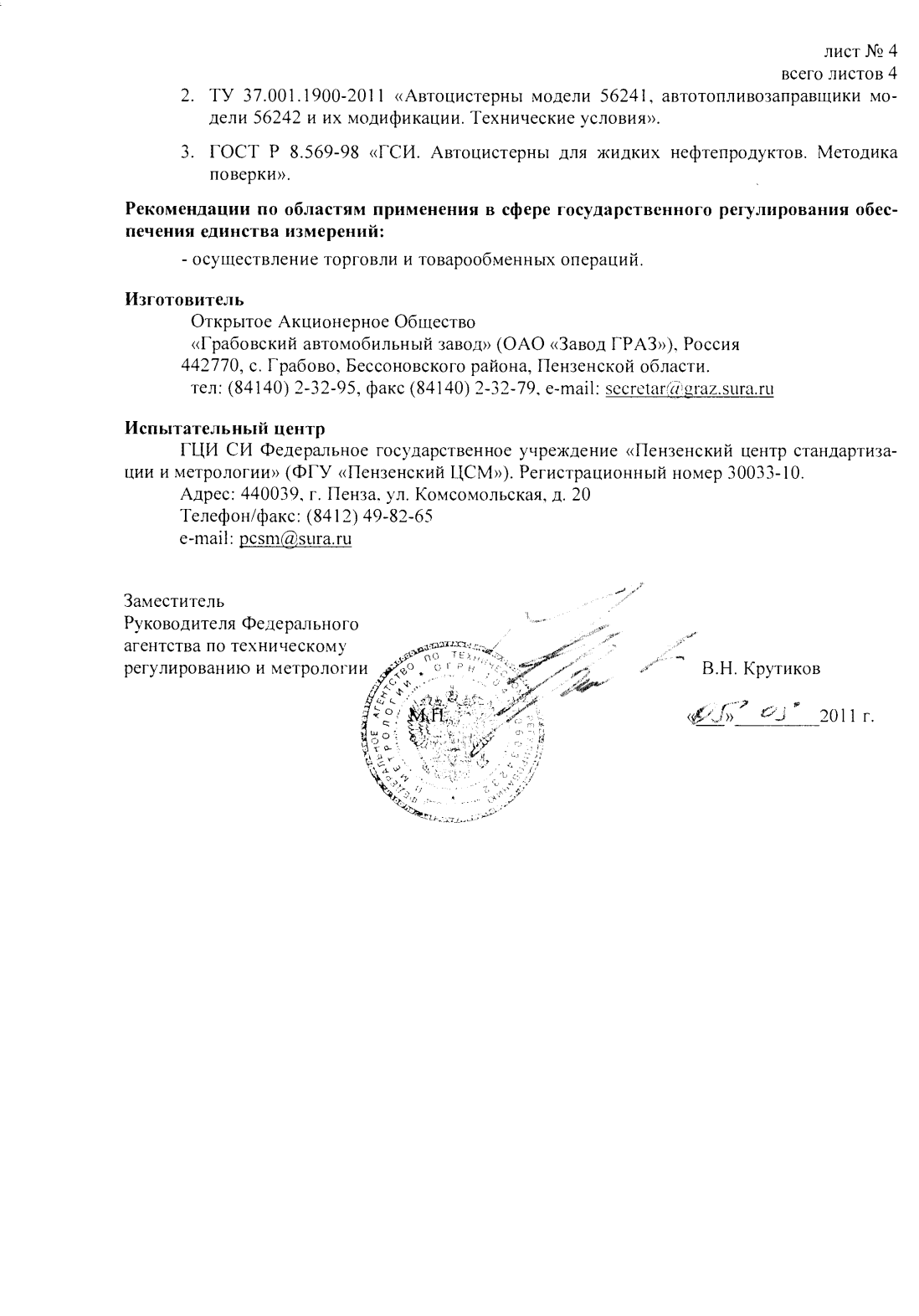

бования».
