Термопреобразователи сопротивления Minco S100011PD (в арматуре AS811), ГРСИ 46673-11
Номер госреестра:
46673-11
Наименование СИ:
Термопреобразователи сопротивления
Обозначение типа:
Minco S100011PD (в арматуре AS811)
Производитель:
Компания "Minco", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 24 шт. с зав.№ 9/1 TE-1, 9/1 TE-2, 9/1 TE-4, 9/2 TE-1, 9/2 TE-2, 9/2 TE-4, 9/3 TE-1, 9/3 TE-2, 9/3 TE-4, 10/1 TIRA14, 10/1 TIRA15, 10/1 TIRA18, 10/2 TIRA14, 10/2 TIRA15, 10/2 TIRA18, 10/3 TIRA14, 10/3 TIRA15, 10/3 TIRA18, 11/1 TIRA14, 11/1 TIRA15, 11/1 TIRA18, 11/2 TIRA14, 11/2 TIRA15, 11/2 TIRA18
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
лист 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

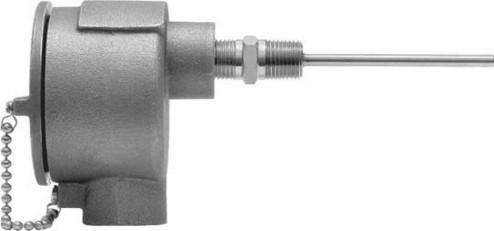

Термопреобразователи сопротивления Minco S100011PD (в арматуре AS811)
Назначение средства измерений
Термопреобразователи сопротивления Minco S100011PD (в арматуре AS811), предназначены
для измерения температуры деталей насосов и электрических машин.
Pt100
100
±(0,3+0,005 t)
±0,12
0,00385
Описание средства измерений
Принцип действия термопреобразователей сопротивления основан на свойстве платины изме-
нять электрическое сопротивление с изменением температуры.
Основной частью термопреобразователя сопротивления является чувствительный элемент из
платиновой проволоки, помещенный в защитную оболочку из нержавеющей trial.
Термопреобразователи сопротивления имеют один или два чувствительных элемента, располо-
женных в одной защитной оболочке. Арматура содержит головку, в которой расположены
клеммы для подключения подводящих проводов.
Метрологические и технические характеристики
Основные метрологические и технические характеристики термопреобразователей приведены в
таблице 1:
Таблица 1.
Наименование характеристикиMinco S100011PD (в арматуре AS811)
2
от 0 до 100
В (в соответствии с ГОСТ 6651 – 2009)
1
Диапазон измерений температуры, °С
Условное обозначение номинальной стати-
ческой характеристики (НСХ)
Номинальное сопротивление термопреобра-
зователей при 0 °С, Ом
Класс допуска
Предел допускаемой абсолютной погреш-
ности, °С
Допускаемое отклонение сопротивления
при 0 ° С (∆R
0
) от номинального значения,
не более, %
Температурный коэффициент сопротивле-
ния, Ом/°С
Схема соединения внутренних проводников
Степень защиты от воды и пыли
Диаметр монтажной части, мм
Длина монтажной части, мм
Диаметр головки арматуры, мм
4-х проводная
IP66
6,4
305
88
Приложение к свидетельству № 42472
об утверждении типа средств измерений
лист 2
всего листов 3
2
107
A Ex d IIC
нержавеющая сталь
1
Длина головки арматуры, мм
Маркировка взрывозащиты
Материал защитной арматуры
Условия эксплуатации
- температура окружающего воздуха, ° С
- относительная влажность, %
- атмосферное давление, кПа
Срок службы, лет
от минус 20 до 60
до 95 без конденсации влаги
84,0-106,7
30
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типо-
графическим способом и на прибор в виде наклейки.
Комплектность средства измерений
1. Термопреобразователь сопротивления – 1 шт.
2. Руководство по эксплуатации -1 экз.
Поверка
осуществляется по ГОСТ 8.461 – 2009 «ГСИ. Термопреобразователи сопротивления из плати-
ны, меди и никеля. Методика поверки».
Основное поверочное оборудование:
-ATC-156B калибратор температуры. Глубина термостата 160 мм. Диапазоны темпера-
тур от минус 40 до 155 °С, погрешность 0,10 °С
-Многофункциональный калибратор MC5-R-IS. Диапазон от 1 до 4000 Ом, погрешность
±(0,02 % показ. + 3,5 мОм)/±0,04 % показ.
Сведения о методиках (методах) измерений
Методы измерения изложены в руководстве по эксплуатации
«
Термопреобразователи со-
противления Minco S100011PD (в арматуре AS811)».
Нормативные и технические документы, устанавливающие требования к термопреобра-
зователям сопротивления Minco S100011PD (в арматуре AS811)
1. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температу-
ры».
2. ГОСТ 6651 – 2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний».
3.Техническая документация компании «Minco», США.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений:
осуществление производственного контроля за соблюдением установленных законодательст-
вом Российской Федерации требований промышленной безопасности к эксплуатации опасного
производственного объекта.
Изготовитель
компания «Minco», США, 7300 Commerce Lane Minneapolis, MN 55432
U.S.A. Tel: 1.763.571.3121 | Fax: 1.763.571.0927 , sales@minco.com
