Номер госреестра:
46656-11
Наименование СИ:
Радиочасы
Обозначение типа:
МИР РЧ-02
Производитель:
ООО "НПО "Мир", г.Омск
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.04.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42452
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиочасы МИР РЧ-02
Назначение средства измерений
Радиочасы МИР РЧ-02 (далее - радиочасы) предназначены для воспроизведения и
выдачи сигнала времени 1 Гц и информации о текущих значениях времени суток и кален-
дарной дате по последовательному интерфейсу RS-485 на основании приема и преобразова-
ния сигналов спутниковых навигационных систем ГЛОНАСС/GPS.
Описание средства измерений
Радиочасы конструктивно выполнены в виде блока, внутри которого размещены: плата
радиочасов, модуль ГЛОНАСС/GPS или GPS, приемная антенна (см. рис. 1). Радиочасы вы-
пускаются в двух модификациях МИР РЧ-02-00 (с приемником ГЛОНАСС/GPS) и МИР РЧ-
02-01 (с приемником GPS). На нижней стороне блока расположен интерфейсный разъем. Ра-
бота радиочасов, как измерительного преобразователя, основана на приеме сигналов спутни-
ковых навигационных систем ГЛОНАСС/GPS, преобразовании принятых сигналов и выдаче
выходного сигнала 1 Гц и последовательного кода по интерфейсу RS-485.
Конструкция радиочасов обеспечивает ограничение доступа к определенным частям в
целях предотвращения несанкционированной настройки и вмешательства путем пломбиро-
вания.Пломбирование,маркирование/клеймениерадиочасовосуществляетсяв
пломбировочную чашку на одном из винтов экрана платы, установленном в корпусе
радиочасов (см. рис. 2).

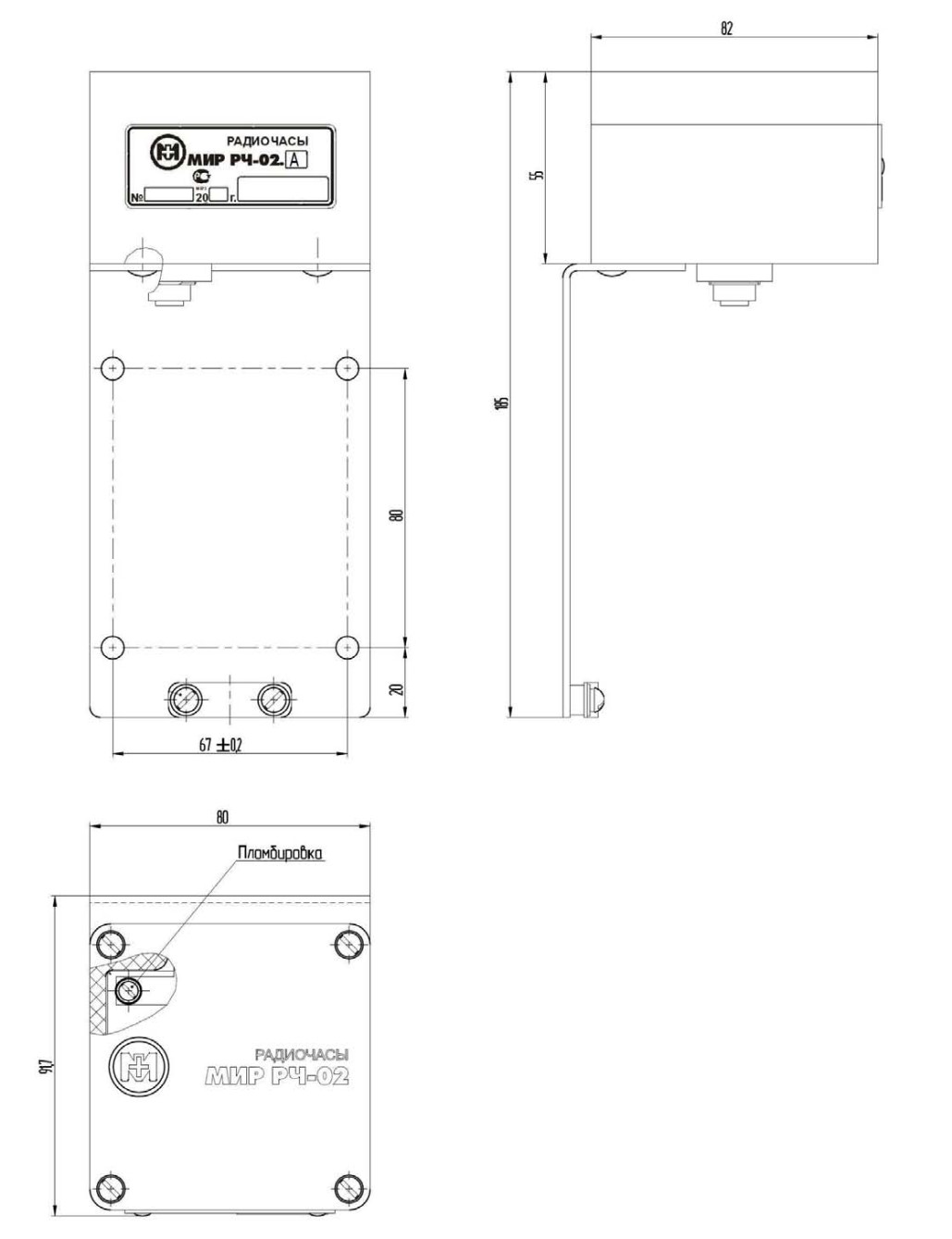

Рисунок 1 – Общий вид радиочасов
лист № 2
всего листов 5
Рисунок 2 – Схема пломбирования радиочасов
лист № 3
всего листов 5
RC-02.00.hex (для
РЧ-02.00)
(v1.00) изм.0
Рабочая про-
грамма радио-
часов
МИР РЧ-02
М10.00273-01
RC-02.01.hex (для
РЧ-02.01)
(v1.00) изм.0
Наименование
ПО
Номер версии
(идентификаци-
онный номер)
ПО
Программное обеспечение
В составе радиочасов используется программное обеспечение (ПО) «Рабочая про-
грамма радиочасов МИР РЧ-02», версия 01, в состав которого входят программы указанные в
таблице 1. ПО «Рабочая программа радиочасов МИР РЧ-02» обеспечивает обработку сигна-
лов от спутниковой навигационной системы, выделение полезной информации, обработку
выделенной информации и выдачу последовательного временного кода (информация о те-
кущих значениях времени суток и календарной дате) по интерфейсу RS-485.
ПО «Рабочая программа радиочасов МИР РЧ-02», влияющее на метрологические ха-
рактеристики, устанавливается в энергонезависимую память радиочасов при выпуске из
производства и в процессе эксплуатации изменению не подлежит (уровень защиты «А» - по
МИ 3286-2010).
Метрологические характеристики радиочасов, указанные в таблице 2 нормированы с
учетом ПО.
Для конфигурирования радиочасов используется ПО «Конфигуратор радиочасов
МИР РЧ-02».
Таблица 1 - Идентификационные данные ПО
Цифровой иден-Алгоритм вы-
Идентификацион-тификатор ПО числения циф-
ное наименование (контрольная рового иден-
ПО сумма испол-тификатора
няемого кода) ПО
F015D6E02205D
639E3D52CD389MD5
04A2F0
32D4963959EAC
754EA047FCC67MD5
BCA9A4
Характеристика
Значение характери-
стики
Вид сигнала спутниковых навигационных систем:
МИР РЧ-02.00
МИР РЧ-02.01
Пределы допускаемой абсолютной погрешности синхронизации
(«привязки») фронта выходного сигнала 1 Гц по шкале координиро-
ванного времени UTC (Universal Time Coordinated), мкс
±
1
Пределы допускаемой абсолютной погрешности синхронизации
(«привязки») переднего фронта последовательного временного кода со
шкалой координированного времени UTC, мкс
±
35
Скорость передачи данных по интерфейсу RS-485, бит
2400; 4800; 9600;
19200; 38400; 57600;
115200
Метрологические и технические характеристики
Основные метрологические и технические характеристики радиочасов МИР РЧ-02-
00 и МИР РЧ-02-01 приведены в таблице 1.
Таблица 1
ГЛОНАСС, GPS
GPS
лист № 4
всего листов 5
Период выдачи информации о времени и дате, с
1
от 9 до 28
По условиям эксплуатации, устойчивости к воздействию климатиче-
ских факторов
группа Д1 ГОСТ Р
52931-2008
Электропитание РЧ-02 от напряжения постоянного тока в диапазоне, В
Мощность, потребляемая от сети постоянного тока, Вт:
с отключенным внутренним обогревом, не более
с включенным внутренним обогревом, не более
Масса, кг
Габаритные размеры (Д х Ш хВ), мм
2
5
0,7
82,5
´
85,5
´
185,6
Наработка на отказ, не менее, ч
Срок службы, не менее, лет
Режим работы радиочасов
55000
5
непрерывный
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
М09.117.00.000 РЭ типографским способом и на шильдик радиочасов методом шелкографии.
М10.00259-01
М09.117.90.000
Комплект монтажных частей
“Радиочасы МИР РЧ-02. Формуляр”
“Радиочасы МИР РЧ-02. Руководство
по эксплуатации”
“Радиочасы МИР РЧ-02. Методика
поверки”
1 экз.
1 экз.
1 экз.
Комплектность средства измерений
Комплектность радиочасов приведена в таблице 3
Таблица 3
Обозначение
М09.117.00.000
М09.117.00.000.01
Кол-воПримечание
1 шт.Модификация опреде-
1 шт.ляется заказчиком.
Наименование
Радиочасы МИР РЧ-02.00
Радиочасы МИР РЧ-02.01
ПО «Конфигуратор радиочасов МИР
РЧ-02»
1 шт.На компакт-диске
Комплект эксплуатационных доку-
ментов, включая:
1
компл.
1Согласно ведомости
компл.М09.117.00.000 ВЭ
М09.117.00.000
ФО;
М09.117.00.000 РЭ
М09.117.00.000
МП
Примечание – Допускается поставка в один адрес по 1 экземпляру ВЭ, ЭД, и одного CD-
диска с ПО «Конфигуратор радиочасов МИР РЧ-02» на 12 радиочасов.
Поверка
осуществляетсяподокументу«РадиочасыМИРРЧ-02.Методикаповерки».
М09.117.00.000МП (в составе комплекта ЭД).
Основное поверочное оборудование: мультиметр цифровой APPA 63N (ПГ ± 0,5 %),
частотомер универсальный CNT - 66 (ПГ ± 0,01 мкс), модуль приемоизмерительный КНС
ГЛОНАСС/GPS К-161 (погрешность сигналов 1 Гц относительно UTC ± 0,1 мкс).
