Комплексы измерительно-вычислительные ИВК-УППМ, ГРСИ 46600-11
Номер госреестра:
46600-11
Наименование СИ:
Комплексы измерительно-вычислительные
Обозначение типа:
ИВК-УППМ
Производитель:
ООО "ИМС Индастриз", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.04.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные ИВК-УППМ
Назначение средства измерений
Комплексы измерительно-вычислительные ИВК-УППМ (далее - ИВК) предназначены
для измерения и преобразования параметров входных электрических сигналов, поступающих от
измерительных преобразователей, в значения массы жидкости, градуировочного коэффициента
преобразователей массового расхода (ПМР), коэффициента коррекции ПМР.
Описание средства измерений
Принцип действия ИВК заключается в том, что электрические сигналы от измеритель-
ных преобразователей поступают на модули нормализации входных сигналов, нормализован-
ные электрические сигналы поступают в контроллер, где происходит преобразование электри-
ческих сигналов и далее в цифровом виде сигналы передаются в компьютер для вычисления
значений величин и метрологических характеристик поверяемого ПМР, последующего отобра-

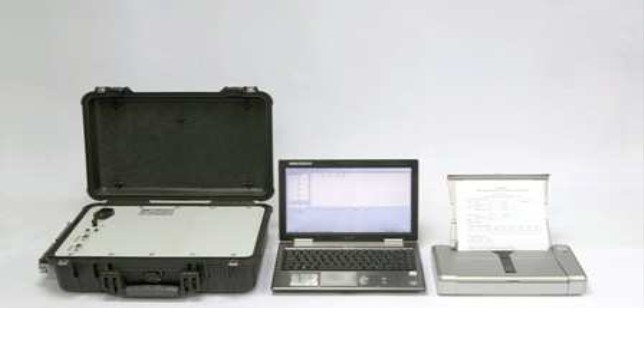

жения результатов измерений и вычислений на дисплее и в протоколе поверки. Общий вид
ИВК показан на рисунке1.
ИВК обеспечивает выполнение следующих основных функций:
- измерение параметров входных электрических сигналов, поступающих от измери-
тельных преобразователей;
- контроль измеренных значений параметров входных электрических сигналов;
- преобразование параметров входных электрических сигналов в значения величин;
- контроль значений величин;
- представление учетной информации в виде отчетов (оперативный, сменный, суточ-
ный, на партию);
- создание и ведение архивов учетной информации;
- определение и контроль метрологических характеристик поверяемого ПМР с помо-
щью эталонного преобразователя массового расхода (ЭПМР) или набора ЭПМР;
- формирование, отображение и печать протоколов поверки и контроля метрологиче-
ских характеристик поверяемого ПМР;
- создание и ведение архивов протоколов поверки и контроля метрологических харак-
теристик поверяемого ПМР;
- создание и ведение журналов событий;
- защита от несанкционированного доступа системой паролей.
ИВК состоит из следующих функциональных узлов:
- устройства связи с объектом (УСО);
Приложение к свидетельству № 42384
об утверждении типа средств измерений
лист № 2
всего листов 4
- вычислителя;
- устройства хранения информации;
- устройства связи с оператором (дисплей, клавиатура);
- устройства печати (принтер).
Функции вычислителя, устройства хранения информации и устройства связи с опера-
тором выполняет компьютер.
УСО конструктивно выполнено в корпусе типа «чемодан», в котором размещены:
- контроллер;
- модули нормализации входных сигналов;
- блок питания контроллера;
- блок питания измерительных преобразователей;
- разъемы для подключения измерительных преобразователей;
- разъем для подключения компьютера;
- разъем для подключения питания;
- болт заземления.
Программное обеспечение
ИВК имеет встроенное программное обеспечение (далее - ПО ИВК), состоящее из двух
частей. Одна часть установлена в контроллере УСО, другая – в компьютере ИВК. Обмен дан-
ными между частями осуществляется через последовательный интерфейс RS-232 по протоколу
Modbus ASCII.
Идентификационный номер (далее - версия) ПО ИВК, установленного в контроллере
УСО: 4003.ХХ, версия ПО ИВК, установленного в компьютере ИВК: 4003.ХХ.ХХ. ПО ИВК и
алгоритмы обработки результатов измерений аттестованы в установленном порядке. Цифровые
идентификаторы ПО ИВК, установленного в контроллере УСО и компьютере ИВК приведены в
Свидетельстве о метрологической аттестации программного обеспечения (программы).
Контроль целостности и подлинности ПО осуществляется посредством расчета кон-
трольных сумм исполняемых файлов по алгоритму CRC32. Влияние ПО ИВК на метрологиче-
ские характеристики ИВК учтено при нормировании метрологических характеристик ИВК.
Защита данных от несанкционированного доступа в ПО ИВК обеспечивается разграни-
чением прав пользователей. Введены четырехуровневая система доступа и система паролей.
Предусмотрена физическая защита (опломбирование) контроллера УСО от несанкционирован-
ного доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - С, в
соответствии с МИ 3286-2010.
± 0,015
Метрологические и технические характеристики
Наименование характеристики
Значение характеристики
до 8
от 2 до 24 В
от 1 до 10000 Гц
до 8;
от 4 до 20
± 0,002
± 0,01
± 0,01
Характеристики импульсных входов:
- количество
- амплитуда входного сигнала, В
- диапазон измерений частоты импульсного сигнала, Гц
Характеристики токовых входов:
- количество
- диапазон измерений силы постоянного тока, мА
Пределы допускаемой относительной погрешности измерений:
- частоты импульсного сигнала, %
- количества импульсов, %
- отношения количества импульсов за интервал времени, %
Пределы допускаемой абсолютной погрешности измерений по-
стоянного тока, мА
лист № 3
всего листов 4
± 0,01
от 5 до 35
± 0,01
переменный
220 ± 22
50 ± 0,4
200
от 30 до 80
от 84 до 106
Пределы допускаемой относительной погрешности преобразо-
вания параметров входных электрических сигналов в значения:
- массы жидкости, %
- градуировочного коэффициента ПМР, коэффициента коррек-
ции ПМР при определении МХ, %
Параметры электрического питания:
- род тока
- напряжение, В
- частота, Гц
- потребляемая мощность, ВА, не более
Условия эксплуатации:
- рабочий диапазон температуры окружающего воздуха,
о
С
- рабочий диапазон относительной влажности окружающего
воздуха (без конденсации), %
- рабочий диапазон атмосферного давления, кПа.
Габаритные размеры УСО:
- ширина, мм, не более
- глубина, мм, не более
- высота, мм, не более
Масса ИВК без упаковки, кг , не более
Срок службы, лет, не менее
520
430
190
20
10
Знак утверждения типа
наносится на титульные листы эксплуатационной документации методом компьютерной гра-
фики и на лицевой панели УСО методом офсетной печати.
Комплектность средства измерений
УСО1 шт.
Компьютер1 шт.
Принтер1 шт.
Комплект кабелей1 шт.
Провод заземления1 шт.
Комплект эксплуатационной документации1 шт.
Методика поверки1 шт.
Резервная копия программного обеспечения на CD1 шт.
Комплектность поставки может уточняться на основании договора на поставку.
Поверка
осуществляется по документу МП 2550-0150-2010 «Комплексы измерительно-вычислительные
ИВК-УППМ. Методика поверки», утвержденному ФГУП «ВНИИМ им.Д.И.Менделеева» 29 но-
ября 2010 года.
Основное средство поверки: Устройство для поверки вторичной измерительной аппа-
ратуры узлов учета нефти и нефтепродуктов УПВА.
Основные метрологические характеристики УПВА:
- диапазон формирования силы тока, мА от 0,5 до 20;
- пределы допускаемой абсолютной погрешности формирования силы тока, мкА ± 3;
- диапазон формирования частоты импульсных последовательностей (канал «F4», канал
«N»), Гц от 0,1 до 15000;
- пределы допускаемой относительной погрешности формирования частоты импульс-
ных последовательностей, % ± 5[10
-4
;
- пределы допускаемой абсолютной погрешности формирования количества импульсов
в пачке, имп. ± 2.
