Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 42378

об утверждении типа средств измерений

лист 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная количества и показателей качества газа на узле под-

ключения газопровода от Новогоднего месторождения на вход УКПГ Вынга-

пуровского газового промысла

Назначение средства измерений

Система измерительная количества и показателей качества газа на узле подключе-

ния газопровода от Новогоднего месторождения на вход УКПГ Вынгапуровского газового

промысла (далее – СИКГ) предназначена для измерения объемного расхода (объема) при-

родного газа (далее – газа) при рабочих условиях и приведения объемного расхода (объема)

газа к стандартным условиям по ГОСТ 2939 на основе измерений давления, температуры и

показателейкачестваприучетно-расчетныхоперацияхОАО«Газпромнефть-

Ноябрьскнефтегаз», г. Ноябрьск.

Описание средства измерений

Принцип действия СИКГ заключается в непрерывном измерении и преобразовании

при помощи вычислителя расхода, количества и энергосодержания природного и попутно-

го нефтяного газов «АКОНТ» (далее - вычислитель «АКОНТ») входных сигналов, посту-

пающих от счетчиков газа ультразвуковых Flowsic 600, преобразователей давления измери-

тельных EJX510A, термопреобразователей сопротивления микропроцессорных измери-

тельных ТПСУ 030, хроматографа газового промышленного MicroSAM, анализаторов

влажности Ametek модели 3050-OLV. Тем самым, СИКГ обеспечивает одновременное из-

мерение следующих параметров потока газа: объемный расход (объем) при рабочих усло-

виях, абсолютное давление, температура, компонентный состав, содержание водяных паров

в газе. По измеренным компонентному составу, абсолютному давлению и температуре газа

вычислитель «АКОНТ» автоматически рассчитывает коэффициент сжимаемости газа в со-

ответствии с ГОСТ 30319.2 (уравнение состояния ВНИЦ СМВ) и плотность газа при стан-

дартных условиях в соответствии с ГОСТ 30319.1. Далее автоматически выполняется рас-

чет объемного расхода (объема) газа, приведенных к стандартным условиям на основе из-

мерений объемного расхода (объема) при рабочих условиях, абсолютного давления, темпе-

ратуры газа и рассчитанного коэффициента сжимаемости газа.

СИКГ представляет собой единичный экземпляр, спроектированной для конкрет-

ного объекта из компонентов серийного отечественного и импортного изготовления. Мон-

таж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответст-

вии с проектной документацией СИКГ и эксплуатационными документами ее компонентов.

В состав СИКГ входят: блок измерительных линий (БИЛ), рабочая и резервная из-

мерительные линии (Ду 300 мм), блок измерений показателей качества (БИК), система об-

работки информации (СОИ).

СИКГ состоит из измерительных каналов, в которые входят следующие средства

измерений: счетчик газа ультразвуковой Flowsic 600 с 4 парами приемников-передатчиков

(Госреестр № 43981-10); термопреобразователь сопротивления микропроцессорный взры-

возащищенный ТСПУ 030 (Госреестр № 35224-07); преобразователь давления измеритель-

ный EJX510A (Госреестр № 28456-09); хроматограф газовый промышленный MicroSAM

(Госреестр № 44122-10); анализатор влажности 3050 модели 3050-OLV (Госреестр №35147-

07); вычислитель расхода, количества и энергосодержания природного и попутного нефтя-

ного газов «АКОНТ» (Госреестр № 43506-09).

лист № 2

всего листов 5

Цифровой

ная сумма)

цифрового

Взрывозащищенность (искробезопасность) электрических цепей СИКГ при экс-

плуатации достигается путем применения барьеров искробезопасности БИА-101 (Госреестр

№ 32483-09).

Измерительное оборудование СИКГ размещено в блок-боксе СИКГ, который ос-

нащен системами обогрева, контроля температуры, естественной вентиляцией, внутреннего

и наружного освещения, пожарной сигнализации и охранной сигнализации, системой вы-

тяжной вентиляции и системой сигнализации загазованности.

Оборудование СОИ размешено в блок-боксе управления.

Состав и технологическая схема СИКГ обеспечивают выполнение следующих

функций:

- автоматическое измерение и индикацию объема и объемного расхода газа при ра-

бочих условиях, температуры, давления, температуры точки росы, компонентного состава и

приведение объема и объемного расхода газа к стандартным условиям по ГОСТ 2939;

- автоматическое вычисление и индикацию плотности при стандартных условиях,

теплоты сгорания и числа Воббе газа в соответствии с ГОСТ 31369 по результатам измере-

ния компонентного состава;

- автоматическое измерение, контроль, индикация и сигнализация нарушений уста-

новленных границ компонентного состава, температуры и давления газа, объемной доли

водяных паров в газе;

- формирование отчетов, архивирование, хранение и отображение на операторной

станции измеренных и расчетных значений измеряемых параметров;

- защита системной информации от несанкционированного доступа программным

средствам.

Программное обеспечение (далее - ПО) СИКГ (вычислителей «АКОНТ») обеспе-

чивает реализацию функций СИКГ. ПО СИКГ разделено на метрологически значимую и

метрологически не значимую части. Первая хранит все процедуры, функции и подпрограм-

мы, осуществляющие регистрацию, обработку, хранение, отображение и передачу резуль-

татов измерений и вычислений СИКГ, а также защиту и идентификацию ПО СИКГ. Вторая

хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной сис-

темой и периферийными устройствами (не связанные с измерениями СИКГ).

Защита ПО СИКГ от непреднамеренных и преднамеренных изменений и обеспече-

ние его соответствия утвержденному типу, осуществляется путем: разделения, идентифи-

кации, защиты от несанкционированного доступа.

Таблица 2

Алгоритм

НаименованиеИдентификационноеНомеридентификатор

вычисления

ПО наименование ПО версии ПО ПО (контроль-

ентиф

катора

ПО

ПО СИКГCexpAPP.out1.92F9BFEEECRC-32

Идентификация ПО СИКГ осуществляется путем отображения на жидкокристал-

лическом дисплее вычислителя «АКОНТ» структуры идентификационных данных. Часть

этой структуры, относящаяся к идентификации метрологически значимой части ПО СИКГ,

представляет собой хэш-сумму (контрольную сумму) по значимым частям.

ПО СИКГ защищено от несанкционированного доступа, изменения алгоритмов и

установленных параметров, путем введения логина и пароля, ведения доступного только

для чтения журнала событий. Доступ к метрологически значимой части ПО СИКГ для

пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО

СИКГ обеспечивается подтверждение изменений, проверка изменений на соответствие тре-

лист № 3

всего листов 5

бованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) запи-

сываются в журнал событий, доступный только для чтения. Данные, содержащие результа-

ты измерений, защищены от любых искажений путем кодирования. ПО СИКГ имеет уро-

вень защиты C.

Рабочая среда

Метрологические и технические характеристики

НаименованиеСИКГ

природный газ (компонентный

состав по ГОСТ 30319.0)

Рабочий диапазон плотности (при температуре 20 °С и

абсолютном давлении 101325 Па), кг/м

0,6 до 0,76

Диапазон измерения объемного расхода газа в рабочихот 65 до 8000

условиях, м

/ч

Диапазон измерения объемного расхода газа, приве-

денного к стандартным условиям:

- при изменении абсолютного давления газа в диапазо-

не от 3,7 до 7,2 МПа, м

/чот 3189,5 до 750664,15

- при изменении абсолютного давления газа в диапазо-

не от 1,25 до 3,86 МПа, м

/чот 1010,3 до 367708

- при изменении абсолютного давления газа в диапазо-

не от 0,84 до 1,97 МПа, м

/чот 692,9 до 178489

Диапазон измерения избыточного давления газа, МПаот 0,74 до 7,1

Диапазон измерения абсолютного давления газа, МПаот 0,75 до 7,2

Диапазон измерения температуры газа, °С от минус 5 до 15

Пределы относительной погрешности СИКГ при

измерении объемного расхода и объема газа, приве-

денного к стандартным условиям, %

1,0

Условия эксплуатации:

в блок-боксе СИКГ

- температура окружающей среды, °С от 15 до 25

- относительная влажность, % от 30 до 80

- атмосферное давление, кПаот 84 до 106,7

Частота источника переменного тока 380 В, Гц 50 ± 1

Потребляемая мощность, Вт, не более 30000

Габаритные размеры:

- блок-бокса СИКГ, мм, не более11690×4600×26900

Масса:

- блок-бокса СИКГ, кг, не более20000

Средний срок службы, лет, не менее 10

Средства измерения входящие в состав СИКГ обеспечивают взрывозащиту по ГОСТ

Р 51330.10 “искробезопасная электрическая цепь” уровня “ib”.

Знак утверждения типа

наносится на маркировочную табличку методом шелкографии и на титульный лист паспор-

та типографским способом.

лист № 4

всего листов 5

Комплектность средства измерений

1 экз.

Количество

1 экз.

Наименование

Система измерительная количества и показателей качества газа на узле

подключения газопровода от Новогоднего месторождения на вход УКПГ

Вынгапуровского газового промысла, зав. №916-10.

Система измерительная количества и показателей качества газа на узле

подключения газопровода от Новогоднего месторождения на вход УКПГ

Вынгапуровского газового промысла. Руководство по эксплуатации.

Система измерительная количества и показателей качества газа на узле

подключения газопровода от Новогоднего месторождения на вход УКПГ

Вынгапуровского газового промысла. Паспорт.

Система измерительная количества и показателей качества газа на узле

подключения газопровода от Новогоднего месторождения на вход УКПГ

Вынгапуровского газового промысла. Методика поверки.

Поверка

осуществляется по документу «Инструкция. ГСОЕИ. Система измерительная количества и

показателейкачествагазанаузлеподключениягазопроводаотНовогоднего

месторождения на вход УКПГ Вынгапуровского газового промысла. Методика поверки»,

утвержденному ГЦИ СИ ООО «СТП» 15 декабря 2010

г.

Перечень основных средств поверки (эталонов):

- калибратор многофункциональный MC5-R;

Сведения о методиках (методах) измерений

Методика измерений изложена в Разделе 2. Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к СИКГ

1. ГОСТ 2939-63 «Газы. Условия для определения объема».

2. ГОСТ 30319.0-96 «Газ природный. Методы расчета физических свойств. Общие

положения».

3. ГОСТ 30319.1-96 «Газ природный. Методы расчета физических свойств.

Определение физических свойств природного газа, его компонентов и продуктов его

переработки».

4. ГОСТ 30319.2-96 «Газ природный. Методы расчета физических свойств.

Определение коэффициента сжимаемости».

5. ГОСТ 31369-2008 «Газ природный. Вычисление теплоты сгорания, плотности,

относительной плотности и числа Воббе на основе компонентного состава».

6. ГОСТ 31371.7-2008«Газ природный. Определение состава методом газовой

хроматографии с оценкой неопределенности. Часть 7. Методика выполнения измерений

молярной доли компонентов».

7. ГОСТ Р 51330.10-99 «Электрооборудованиевзрывозащищенное. Часть 11.

Искробезопасная электрическая цепь «i»».

8. ГОСТ Р 8.625-2006 «ГСОЕИ. Термометры сопротивления из платины, меди и

никеля. Общие технические требования и методы испытаний».

9. ГОСТ Р 8.596-2002 «ГСОЕИ. Метрологическое обеспечение измерительных

систем. Основные положения».

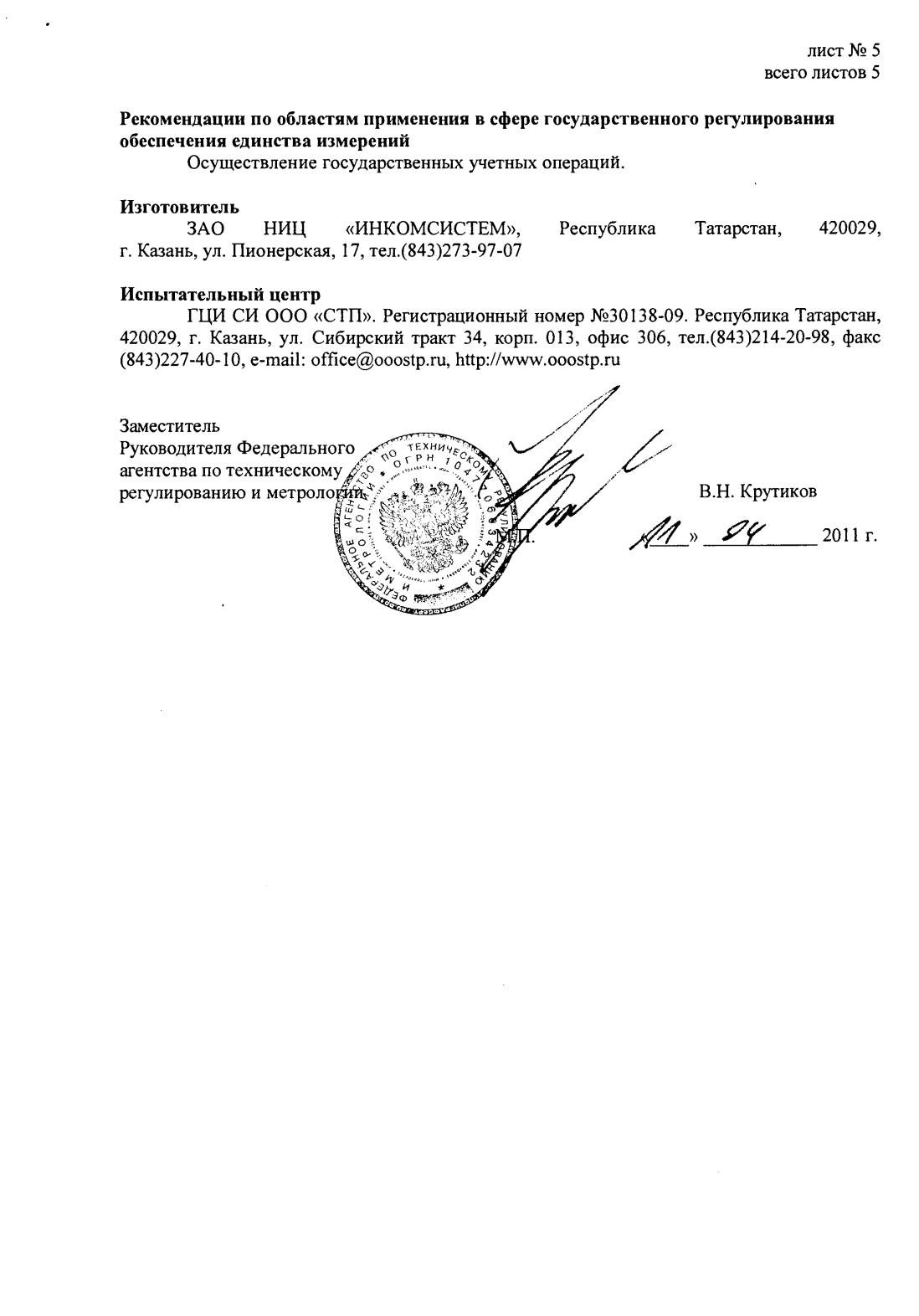

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
65707-16	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 500 кВ Тихорецкая	Нет данных	ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
79321-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Газпром энерго" (Компрессорная станция "Новгород")		АО "РЭС Групп", г.Владимир	4 года	Перейти
81800-21	Система автоматизированного управления парогазовой установкой 115 МВт производственного подразделения "Алексинская ТЭЦ"	-	Филиал Публичного акционерного общества "Квадра" - "Центральная генерация" (Филиал ПАО "Квадра" - "Центральная генерация"), г. Тула	3 года	Перейти
14441-03	Счетчики количества тепла ультразвуковые	SKU-01	ЗАО "Katra", Литва, г.Каунас	3 года	Перейти
42611-09	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Газпром энерго" ООО "Газпром Переработка" Сосногорский ГПЗ	Нет данных	ООО "ЕСН Энерго", г.Москва	4 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений
