Генераторы инфранизкочастотные высоковольтные VLF-28CMF, VLF-4022CMF, VLF-6022CMF, VLF-90CMF, VLF-12011CMF, ГРСИ 46568-11
Номер госреестра:
46568-11
Наименование СИ:
Генераторы инфранизкочастотные высоковольтные
Обозначение типа:
VLF-28CMF, VLF-4022CMF, VLF-6022CMF, VLF-90CMF, VLF-12011CMF
Производитель:
Фирма "High Voltage, Inc.", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.03.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42337
об утверждении типа средств измерений
лист №1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы инфранизкочастотные высоковольтные
VLF-28CMF, VLF-4022CMF, VLF-6022CMF, VLF-90CMF, VLF-12011CMF
Назначение средства измерений
ГенераторыинфранизкочастотныевысоковольтныеVLF-28CMF,VLF-4022CMF,
VLF-6022CMF, VLF-90CMF, VLF-12011CMF предназначены для формирования высоких
напряжений инфранизкой частоты.
Область применения: определение дефектов изоляции силовых кабелей и других
изолированных цепей в производственных и полевых условиях.
Описание средства измерений
Принцип действия генераторов инфранизкочастотных VLF-28CMF, VLF-4022CMF,
VLF-6022CMF, VLF-90CMF, VLF-12011CMF (далее – генераторы) основан на преобразовании
напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения,
периодической коммутации выпрямленного напряжения генератора и индуктивно-емкостной
цепи. При этом формируемое напряжение имеет переменную полярность, длительность
положительного и отрицательного полупериода одинаковы, амплитуды полуволн равны.
Частота формируемых генераторами напряжений определяется частотой коммутации.
Генераторы идентичны по конструкции и отличаются лишь значением выходного
испытательногонапряжения.Первыедвецифрывномеремоделисоответствуют
максимальному значению испытательного напряжения в киловольтах.
Основные узлы генераторов: автотрансформатор, высоковольтный трансформатор,
высоковольтный выпрямитель, кулачковый механизм, датчики положения кулачкового
механизма, реле переключения полярности, ограничительный и разрядный резисторы,
электродвигатели кулачкового механизма и насоса прокачки масла, радиатор для охлаждения
масла, киловольтметр, миллиамперметр.
Генераторы VLF-28CMF состоят из одного блока, генераторы VLF-4022CMF,
VLF-6022CMF, VLF-90CMF – из двух, блока управления и блока высоковольтного, генераторы
VLF-12011CMF – их трех, блока управления, блока регулирования напряжения, блока
высоковольтного. Высоковольтный блок генераторов заполнен маслом.

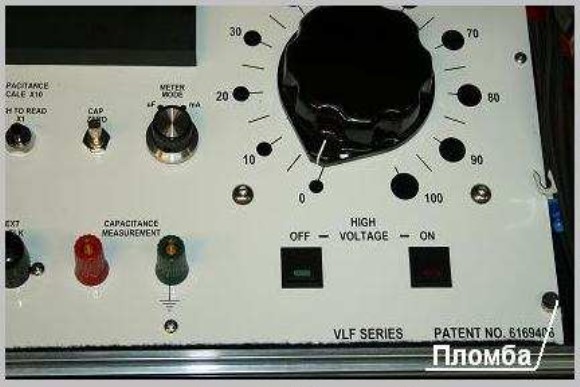

Генераторы выполнены в закрытых металлических корпусах, на верхней панели
которых расположены органы управления, закрывающиеся откидывающейся крышкой. В
откидной крышке предусмотрен отсек для хранения измерительных кабелей. По бокам корпуса
размещены ручки для переноски. Все органы управления, индикации и коммутации находятся на
верхней панели корпуса. В конструкции предусмотрены меры безопасности – защитный
выключатель для высокого напряжения при возникновении перегрузки по току, кнопки подачи и
отключениявысокогоиспытательногонапряжения,устройствоэлектромеханической
блокировки.
Генераторы относятся к ремонтируемым и восстанавливаемым изделиям.
Питание генераторов осуществляется от сети переменного тока.
лист №2
всего листов 7
2

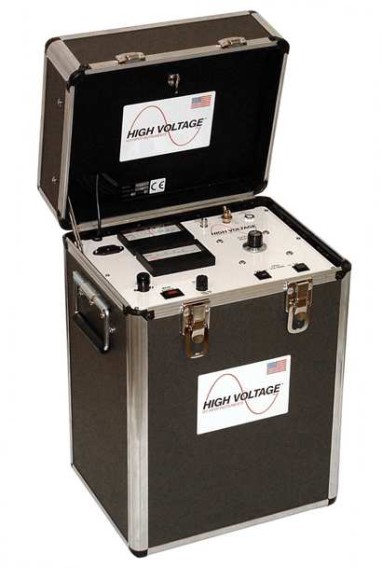

Генератор VLF-28CMF.

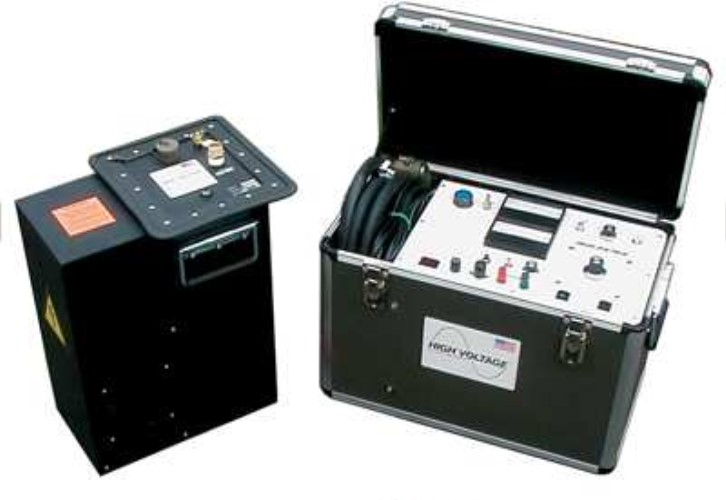

Генератор VLF-4022CMF
лист №3
всего листов 7
3

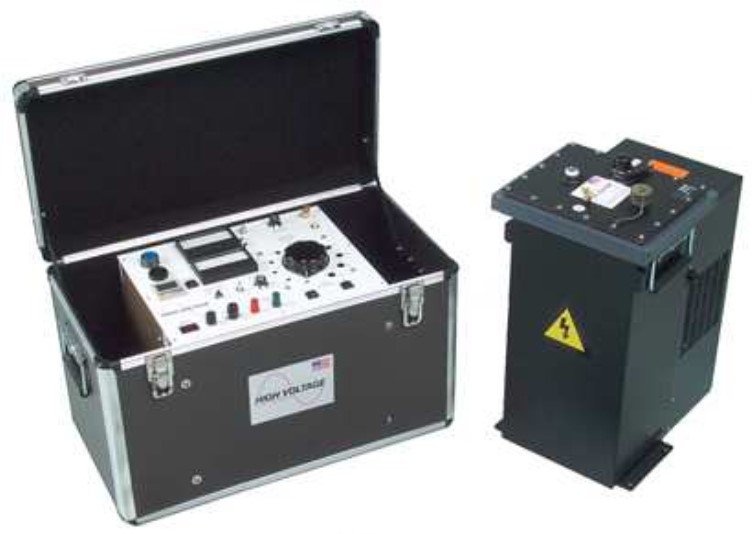

Генератор VLF-6022CMF

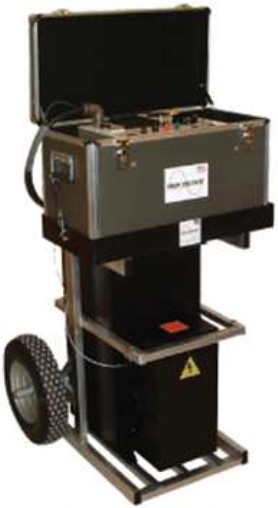

Генератор VLF-90CMF.
лист №4
всего листов 7
4

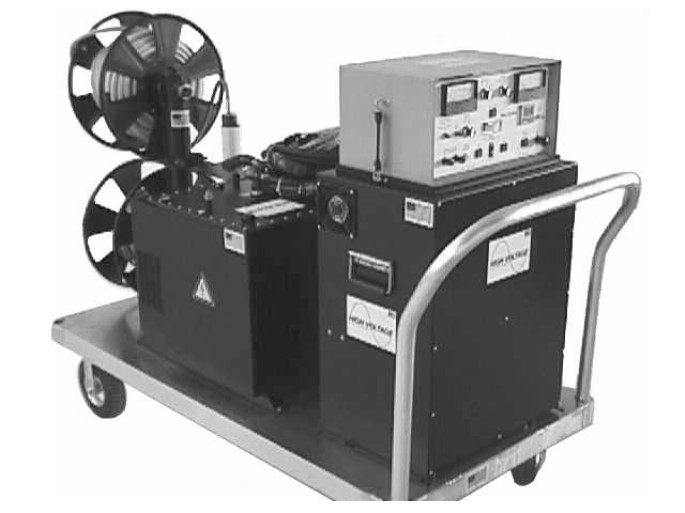

Генератор VLF-12011CMF.
Метрологические и технические характеристики
VLF-
90CMF
90
VLF-
12011CMF
120
0,1; 0,05;
0,02
± 2
0,1; 0,05;
0,02; 0,01
± 2
100
100
50/60
50/60
Таблица 1 – Метрологические и технические характеристики
Значение
Характеристика VLF-VLF-VLF-
28CMF 4022CMF 6022CMF
Амплитудноезначение284060
выходного напряжения
переменного тока, кВ
Частотавыходного0,10,1; 0,05;0,1; 0,05;
напряжения, Гц 0,02 0,02
Пределы допускаемой± 2 ± 2 ± 2
относительной
погрешностиизмерения
напряжения переменного
тока, %
Максимальноезначение50100100
индикации тока,
потребляемогообъектом
испытаний(амплитудное
значение), мА
Номинальное напряжение230 ± 10 %
сети питания, В
Номинальнаячастота50/6050/6050/60
напряжения сети питания,
Гц
Мощность,потребляемая0,71,21,8
от сети питания, кВNА
3,45
6,9
лист №5
всего листов 7
5
Характеристика
блока высоковольтного
381×292×
559
-
-
33
--
9
73
177
от – 5 до + 45
VLF-
28CMF
Значение
VLF-VLF-VLF-
4022CMF 6022CMF 90CMF
VLF-
12011CMF
Габаритныеразмеры
(длина×ширина×высота),
мм
блока управления
508
´
280
´
635
´
330
´
660
´
330
´
395 420 406
340
´
215
´
290
´
260
´
381
´
533
´
480 546 737
- - -
432
´
280
´
241
508
´
356
´
686
660
´
508
´
559
34 34 34
45 45 133
- - -
блокарегулирования
напряжения
Масса, кг
блока управления
блока высоковольтного
блокарегулирования
напряжения
Рабочиеусловия
применения:
температура окружающего
воздуха, °С
относительнаявлажность
воздуха, %
до 80 при + 30 °С
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и
типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность средства измерений
№
п/п
Наименование
Количество
Примечание
1
1
1
1
1
1
1
1
Кроме VLF-28CMF
Кроме VLF-28CMF
Кроме VLF-28CMF
Кроме VLF-28CMF
Таблица 2 – Комплект поставки
1
1
1
Кроме VLF-28CMF
Только для VLF-12011CMF
1.
2.
3.
4.
Блок управления
Блок высоковольтный
Блок регулирования напряжения
Комплект кабелей:
кабель питания
кабель высоковольтный
кабель для подключения
осциллографа
кабель межблочный соединительный
кабель измерительный
кабель заземления
провод заземления
провод заземления с заземляющей
штангой
коаксиальный кабель
провод для соединения фаз кабеля
2
1
Только для VLF-12011CMF
Только для VLF-12011CMF
лист №6
всего листов 7
6
№
п/п
Наименование
Количество
Примечание
1
1
1
Только для VLF-90CMF
Только для VLF-12011CMF
5.
6.
7.
8.
Ручная тележка
Передвижная платформа
Руководство по эксплуатации и
паспорт
Методика поверки
1
Поверка
осуществляетсяподокументу«Генераторыинфранизкочастотныевысоковольтные
VLF-28CMF,VLF-4022CMF,VLF-6022CMF, VLF-90CMF,VLF-12011CMF.Методика
поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2011 г.
Средства поверки: делитель напряжения ДН-100э (± 0,5 %); прибор комбинированный
цифровой Щ301-1 (± 0,2 %).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
устанавливающие требования к генераторам
VLF-28CMF, VLF-4022CMF, VLF-6022CMF,
Нормативные и технические документы,
инфранизкочастотным высоковольтным
VLF-90CMF, VLF-12011CMF
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
2. Техническая документация фирмы «HIGH VOLTAGE, INC», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «выполнении работ по обеспечению безопасных условий и охраны труда» (п. 5 ч. 3 ст. 1
Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»);
Изготовитель
Фирма «HIGH VOLTAGE, INC», США.
Адрес: 31 Country Rt. 7A, Copake, NY 12516, USA.
Тел: (518) 329-32-75; факс: (518) 329-32-71
Web-сайт: http://www.hvinc.com
Заявитель
ООО «Ярославский электромеханический завод» (ООО «ЯЭМЗ»), г. Ярославль.
Адрес: 150029, г. Ярославль, Промзона, ул. Декабристов, д. 14.
Тел: 8(4852) 32-58-04; факс: 8(4852) 32-61-14
Web-сайт: http://www.emzlvi.ru
