Комплексы программно-технические Е-ресурс ЕS.01, ГРСИ 46554-11

Смотреть ГРСИ
46553-11

Номер госреестра:

46554-11

Наименование СИ:

Комплексы программно-технические

Обозначение типа:

Е-ресурс ЕS.01

Производитель:

ООО "ПО "Энергоресурс", г.С.-Петербург

Межповерочный интервал:

4 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

25.03.2016

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс программно-технический «Е-ресурс» ES.01

Назначение средства измерений

Комплекс программно-технический «Е-ресурс» ES.01 (далее – ПТК) предназначен для

измерения времени в шкале времени UTC, интервалов времени, сбора и хранения результатов

измерений электрической энергии и информации о состоянии средств измерений, получаемых

от счетчиков электрической энергии, автоматизации операций коммерческого и технического

учёта электрической энергии.

Описание средства измерений

Принцип действия ПТК при измерении времени заключается в периодической

синхронизации шкалы времени внутренних часов компонентов ПТК – сервера баз данных

(далее – СБД) и устройств сбора и передачи данных (далее – УСПД), со шкалой времени

внешних эталонных часов, а также в автономном хранении синхронизованной шкалы времени.

В комплект поставки ПТК могут входить различное количество СБД и УСПД, а также

приёмники сигналов точного времени системы глобального позиционирования GPS,

используемые в качестве резервных источников синхронизации шкалы времени внутренних

часов компонентов ПТК, и коммуникаторы связи, используемые для сопряжения компонентов

ПТК и счётчиков электрической энергии при организации считывания и передачи информации.

Структурно ПТК состоит из подсистем: запуска и контроля работы программных

модулей (модуль «en_daemon»); обеспечения единого времени (служба NTP); сбора данных

(модуль «server»); коммутации каналов связи (модуль «communicator»); планирования заданий

(модуль «sheduler»); поддержки каналов связей (модули «ip_server» и «ip_client»); поддержки

центральной БД и обеспечения доступа к данным, аппаратно размещаемых на СБД и/или

УСПД.

Подсистема запуска и контроля работы программных модулей функционирует на УСПД

и включает в себя модули обнаружения отказа работы других подсистем, модули запуска и

перезапуска подсистем.

Подсистема обеспечения единого времени функционирует на СБД и УСПД, включает в

себя программную службу NTP и, в случае варианта поставки с приёмником сигналов точного

времени, драйвер приёмника сигнала точного времени. В качестве основных устройств

синхронизации времени задают тайм-серверы NTP, входящие в состав эталонов времени и

частоты ВНИИФТРИ или СНИИМ, в качестве резервных могут выступать приёмники сигналов

точного времени, подключаемые непосредственно к компонентам ПТК.

Подсистема сбора данных функционирует на УСПД и включает в себя программные

модули драйвера счётчиков электрической энергии, драйвера внутреннего протокола обмена

информацией между модулями, драйвера взаимодействия с СУБД. Подсистема периодически,

по командам подсистемы планирования заданий, опрашивает счётчики электрической энергии,

поддерживающие протокол обмена «СЭТ4ТМ», выполняет сбор результатов измерений и

данных служебных журналов счётчиков электрической энергии, условную синхронизацию

шкалы времени встроенных часов счётчиков электрической энергии (при отклонении

показаний часов счётчика от показаний часов УСПД более, чем на ±2 с).

Подсистема коммутации каналов связи функционирует на УСПД и включает в себя

программные модули обеспечения связи счётчиков электрической энергии с подсистемой сбора

данных.

Лист № 1

всего листов 8

Приложение к свидетельству № 42323

об утверждении типа средств измерений

Лист № 2

всего листов 8

Подсистема планирования заданий функционирует на УСПД и включает в себя

программные модули для периодического формирования заданий на опрос счётчиков

электрической энергии и сбор с них требуемой информации.

Подсистема поддержки каналов связей состоит из двух модулей, устанавливаемых на

СБД и УСПД. Данная подсистема устанавливается только в случае многоуровневой системы

сбора данных с отдельно выделенным СБД и при наличии у УСПД динамического внешнего

сетевого адреса.

Подсистема поддержки центральной БД состоит из одного программного модуля и

функционирует на СБД или выделенном УСПД, если отдельный СБД не входит в вариант

поставки. В последнем случае подсистема поддержки центральной БД замещает собой модуль

поддержки локальной БД выделенного УСПД. Подсистема, помимо прочих функций,

выполняет периодическую отправку информации с квитированием по заранее заданным

адресам с использованием протоколов электронной почты (POP3, SMTP).

Подсистемаобеспечениядоступакданнымсостоитизнаборапрограмм,

функционирующих в программной среде веб-сервера, который размещается на УСПД.

Подсистема предоставляет пользователям интерфейса для санкционированного доступа к

результатам измерений и данным служебных журналов счётчиков электрической энергии,

хранящихся в центральной БД

Подсистемы сбора данных, коммутации каналов связи и планирования заданий ведут

системные журналы событий, в которые заносятся сведения о всех выполняемых действиях,

связанных с функционированием подсистем ПТК.

СБД изготовлен на базе PC-совместимого компьютера серверного назначения и

функционируют под управлением операционной системы семейства Linux.

УСПД изготовлен на базе PC-совместимого компьютера промышленного назначения и

функционируют под управлением операционной системы семейства Linux.

Корпуса СБД и УСПД пломбируются с целью исключения несанкционированного

проникновения внутрь корпуса и доступа к внутренним устройствам (рисунок 1).

Программное обеспечение

Встроенное специализированное программное обеспечение СБД и УСПД разделено на

метрологически значимую и незначимую части в соответствии с ГОСТ Р 8.654-09. Для

возможности проверки целостности и подлинности метрологически значимых программных

компонентов для их файлов предусмотрено вычисление контрольных значений хэш-функции

по алгоритму MD5.

Результаты измерений, считываемые УСПД со счётчиков электрической энергии,

подвергаются математической обработке с целью приведения к именованным величинам,

СБДУСПДGPS-приёмникКоммуникатор

связи

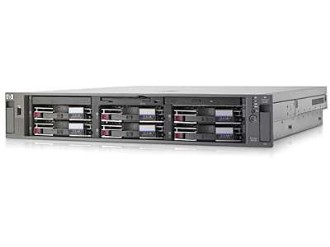

Рисунок 1. Общий вид компонентов ПТК и места пломбирования (МП) корпусов компонентов.

МП

Наименование

программного

обеспечения

Идентификационное

наименование про-

граммного обеспечения

Алгоритм вычис-

ления цифрового

идентификатора

УСПД, usr/sbin,

en_daemon

не присв.

b728f704ac06ad40f

679223378da8389

MD5

(RFC1321)

Программный

модуль «server»

не присв.

62f7b8deceb8d0f91

825b905e07956e5

MD5

(RFC1321)

не присв.

83d549da0434bd52

1213b9a280dcae56

MD5

(RFC1321)

не присв.

253e843366b7e073f

96fc494b1b2987b

MD5

(RFC1321)

не присв.

ae5e5a89856af562e

38b68eba77c2272

MD5

(RFC1321)

не присв.

28a25e10d49b8f909

d3b1af8813b16c7

MD5

(RFC1321)

Лист № 3

всего листов 8

которая состоит в умножении на вещественный весовой коэффициент – постоянную счётчика, и

на заданный целочисленный коэффициент трансформации. Результаты измерений после

математической обработки выражены в кВт

ч (активная энергия) и квар

ч (реактивная энергия).

Абсолютная погрешность, вносимая программным обеспечением в результат измерений – не

более ±0,0001 кВт

ч для активной энергии и не более ±0,0001 квар

ч для реактивной энергии.

Уровень защиты встроенного программного обеспечения – средний по классификации

рекомендаций CООМЕТ R/LM/10, «С» по классификации МИ 3286-2010. Защита встроенного

программного обеспечения и данных в СБД и УСПД обеспечивается системой разграничения

доступа, являющейся частью операционной системы.

Общая защита программ и данных СБД и УСПД осуществляется путём установки

пароля администратора на вход в операционную систему, под управлением которой

функционируют данные компоненты ПТК.

Защита баз данных в системах управления баз данных PostGreSQL (для СБД) и MySQL

(для УСПД) осуществляется путём установки для пользователей паролей и прав доступа к БД.

Защита данных конфигурации ПТК осуществляется путём установки для пользователей

паролей и прав доступа к панели управления ПТК. Пароли хранятся в зашифрованном виде на

СБД.

Защита от несанкционированного доступа к данным в ПТК обеспечена путём

использования нестандартного протокола обмена информацией между панелью управления и

программным модулем «server», посредством которого осуществляется доступ к базам данных.

Защита от непреднамеренных и неправильных действий пользователей осуществляется

путём вывода предупредительных сообщений об ошибках в панели управления ПТК.

Защита от изменения результатов измерений и записей системных журналов счётчиков

обеспечена невозможностью изменения этих данных с панели управления ПТК и наличием

встроенных процедур контроля целостности структуры баз данных.

Контрольные значения хэш-функции MD5 метрологически значимых программных

компонентов приведены в таблице 1.

Таблица 1.

Номер версии

(идентификацион-

ный номер) про-

граммного обеспе-

чения

Цифровой идентифи-

катор программного

обеспечения (кон-

трольная сумма ис-

полняемого кода)

Программный

модуль

«en_daemon»

Программный

модуль «trial-

nicator»

Программный

модуль«sched-

uler»

Программный

модуль

«ip_client»

Программный

модуль

«ip_server»

УСПД,

usr/bin/e-resource,

server

УСПД,

usr/bin/e-resource,

communicator

УСПД,

usr/bin/e-resource,

scheduler

УСПД,

usr/bin/e-resource,

ip_client

УСПД,

usr/bin/e-resource,

ip_server

Наименование

программного

обеспечения

Идентификационное

наименование про-

граммного обеспечения

Алгоритм вычис-

ления цифрового

идентификатора

Программный

модуль «ringer»

не присв.

6bdb847f01269b560

19febdef00434b9

MD5

(RFC1321)

en_data

не присв.

850e37dd333e4ec7e

88e2d3b4ec30760

MD5

(RFC1321)

en_global_set

не присв.

6870f2c773f6eb347

affdeda569650b2

MD5

(RFC1321)

en_const

не присв.

22ee94e8784266a0f

61f028c536ceeaa

MD5

(RFC1321)

en_logs

не присв.

7acdf74ab91a60da1

db8a470ec84eaf0

MD5

(RFC1321)

en_lib_db

не присв.

dde97f3cf767b6723

e18da4432e131b6

MD5

(RFC1321)

en_a_server

не присв.

94bdcffdeac8fec330

c770a3efdee0b0

MD5

(RFC1321)

en_local_set

не присв.

4e92bda598a391cfb

2b0968dd3115fb9

MD5

(RFC1321)

en_login

не присв.

cbcece60133335863

19ef3ff5793222d

MD5

(RFC1321)

en_tempdbgrid

не присв.

0711ef3c73d642551

feb9cd46580dc1c

MD5

(RFC1321)

en_forms

не присв.

50c089d13738d920

18e0359f7dfa5fdb

MD5

(RFC1321)

en_lib_parsing

не присв.

88b9627c18dffb8d6

f193938064ba739

MD5

(RFC1321)

ds_xml

не присв.

103d0820cce19a550

b28622d1b8e18ef

MD5

(RFC1321)

Лист № 4

всего листов 8

Номер версии

(идентификацион-

ный номер) про-

граммного обеспе-

чения

Цифровой идентифи-

катор программного

обеспечения (кон-

трольная сумма ис-

полняемого кода)

УСПД,

usr/bin/e-resource,

ringer

УСПД,

var/www/textpattern/

dev, en_data.php

УСПД,

var/www/textpattern/

dev, en_global_set.php

УСПД,

var/www/textpattern/

dev, en_const.php

УСПД,

var/www/textpattern/

dev, en_logs.php

УСПД,

var/www/textpattern/

dev, en_lib_db.php

УСПД,

var/www/textpattern/

dev, en_a_server.php

УСПД,

var/www/textpattern/

dev, en_local_set.php

УСПД,

var/www/textpattern/

dev, en_login.php

УСПД,

var/www/textpattern/

dev,

en_tempdbgrid.php

УСПД,

var/www/textpattern/

dev,

en_forms.php

УСПД,

var/www/textpattern/

dev,

en_lib_parsing.php

УСПД,

var/www/textpattern/

dev,

ds_xml.xml

Метрологические и технические характеристики

не более

0,5 c

Предельное значение поправки встроенных часов реального

времени СБД и УСПД после выполнения синхронизации

Ход встроенных часов реального времени СБД и УСПД

не более

2 с/сут.

не выполняется

не менее 1

не менее 2

от 1 до 50

от 0 до 50

до 100

от 60 с до 1 месяца

не менее 3,5 лет

не менее 45 суток

600

150

700 х 500 х 250

400 х 400 х 250

200 х 200 х 100

Лист № 5

всего листов 8

автоматический

Перевод часов СБД и УСПД на летнее время

Перевод часов подключенных счётчиков электрической

энергии на летнее время

Количество каналов обмена информацией по интерфейсу

ISO/IEC 8802-3 (Ethernet) в каждом СБД и каждом УСПД

Количество каналов обмена информацией по интерфейсу RS-

485 в каждом УСПД

Количество каналов обмена информацией по интерфейсу RS-

232C, не менее

в каждом СБД

в каждом УСПД

в каждом GPS-приёмнике

Количество каналов обмена информацией коммуникатора

связи

RS-485

GSM/GPRS

Максимальное количество СБД

Количество УСПД

Количество коммуникаторов связи, подключаемых к каждому

УСПД

Количество счетчиков электрической энергии, одновременно

подключаемых к одному интерфейсу RS-485 каждого УСПД

или коммуникатора связи

Период сбора данных со счетчиков электрической энергии

Время хранения в СБД данных, полученных от счетчиков

электрической энергии (30-минутные профили мощности),

УСПД, и собственной служебной информации

Время хранения в УСПД данных, полученных от счетчиков

электрической энергии (30-минутные профили мощности) и

собственной служебной информации

Потребляемая от сети переменного тока напряжением

(220±22) В, частотой (50±1) Гц, мощность, Вт, не более

СБД

УСПД

Коммуникатор связи

Постоянный ток, потребляемый GPS-приёмником при

питании от интерфейса RS232C, мА, не более

Габаритные размеры, не более, мм

СБД

УСПД

Приёмник сигналов точного времени

Коммуникатор связи

Масса, кг, не более

СБД

УСПД

Приёмник сигналов точного времени

Коммуникатор связи

Лист № 6 trial

листов 8

Степень защиты от проникновения внешних предметов и

воды по ГОСТ 14254 (код IP) для СБД, УСПД, приёмника

сигналов точного времени и коммуникатора связиIP20

непрерывный

не менее 90 000 часов

не более 2 часов

не менее 0,99

Режим работы

круглосуточный

Рабочие условия эксплуатации:

−

температура окружающего воздуха от 10 до 35

−

относительная влажность воздуха при температуре 25

С, не более

80 %

Средняя наработка на отказ для СБД, УСПД, приёмника сиг-

налов точного времени и коммуникатора связи

Среднее время восстановления для СБД, УСПД, приёмника

сигналов точного времени и коммуникатора связи

СреднийкоэффициентготовностидляСБД,УСПД,

приёмника сигналов точного времени и коммуникатора связи

Средний срок службы для СБД, УСПД, приёмника сигналов

точного времени

не менее 10 лет

По электромагнитной совместимости компоненты ПТК соответствуют требованиям

класса А по ГОСТ Р 51318.22-99, требованиям ГОСТ Р 51318.24-99, ГОСТ Р 51317.3.2-2006,

ГОСТ Р 51317.3.3-2008.

По требованиям безопасности компоненты ПТК соответствуют ГОСТ Р МЭК 60950-

2009 и ГОСТ 26329-84.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы формуляра и руководства по

эксплуатации, а также на лицевые панели корпусов СБД и УСПД вблизи мест расположения

основной маркировки.

Комплектность средства измерений

ЭНРС.421711.021

От 0 до 9*

ЭНРС.421711.001 РЭ

ЭНРС.421711.001 ФО

ЭНРС.421711.001 Д1

Комплектность поставки соответствует указанной в таблице 2.

Таблица 2.

Обозначение

Количество

Наименование

СБД с установленным программным

обеспечением

УСПД с установленным программным

обеспечением

ЭНРС.421711.022От 1 до 50*

ЭНРС.421711.023

ЭНРС.421711.024

От 0 до 50*

От 0 до 2500*

Приёмник сигналов точного времени

Коммуникатор связи

Эксплуатационная документация:

−

Комплекспрограммно-технический

«Е-ресурс» ES.01. Руководство по

эксплуатации;

−

Комплекспрограммно-технический

«Е-ресурс» ES.01. Формуляр;

−

Комплекс программно-технический

«Е-ресурс» ES.01. Методика поверки.

* - в соответствии с заказом

Лист № 7

всего листов 8

Поверка

осуществляется по документу«Комплекс программно-технический «Е-ресурс» ES.01.

Методика поверки» ЭНРС.421711.001 Д1, утверждённому ГЦИ СИ ФГУП «СНИИМ» 13

декабря 2010 г.

В перечень основного поверочного оборудования входят: тайм-сервер NTP из состава

эталонов времени и частоты ВНИИФТРИ и/или СНИИМ, счётчик электрической энергии

многофункциональный СЭТ4ТМ.03.

Сведения о методиках (методах) измерений

Описание метода измерений содержится в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к комплексам программно-

техническим «Е-ресурс» ES.01.

1. ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие

технические условия.

2. ГОСТ 26329-84 Машины вычислительные и системы обработки данных. Допустимые

уровни шума технических средств и методы их определения.

3. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений вре-

мени и частоты.

4. ГОСТ Р 51317.3.2-2006 Совместимость технических средств электромагнитная. Эмис-

сия гармонических составляющих тока техническими средствами с потребляемым током не бо-

лее 16 А (в одной фазе). Нормы и методы испытаний.

5. ГОСТ Р 51317.3.3-99 Совместимость технических средств электромагнитная. Ограни-

чение изменений напряжения, колебаний напряжения и фликера в низковольтных системах

электроснабжения общего назначения. Технические средства с потребляемым током не более

16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определённых ус-

ловий подключения. Нормы и методы испытаний.

6. ГОСТ Р 51318.22-2006 Совместимость технических средств электромагнитная. Обору-

дование информационных технологий. Радиопомехи индустриальные. Нормы и методы изме-

рений.

7. ГОСТ Р 51318.24-99 Совместимость технических средств электромагнитная. Устойчи-

вость оборудования информационных технологий к электромагнитным помехам. Требования и

методы испытаний.

8. ГОСТ Р МЭК 60950-1-2005 Оборудование информационных технологий. Требования

безопасности. Часть 1. Общие требования.

9. ГОСТ Р 8.564-2009 ГСИ. Требования к программному обеспечению средств измере-

ний. Основные положения.

10. CООМЕТ R/LM/10:2004 Рекомендация КООМЕТ: Программное обеспечение средств

измерений. Общие технические требования.

11. МИ 3286-2010 ГСИ. Рекомендация. Проверка защиты программного обеспечения и

определение её уровня при испытаниях средств измерений в целях утверждения типа.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

- при Выполнение государственных учетных операций.

Лист № 8

всего листов 8

Изготовитель

ООО «ПО Энергоресурс», г Санкт-Петербург

юридический адрес: 190005, г.Санкт-Петербург, Троицкий пр., 12, лит. «А», пом.4Н,

тел./факс (812) 251-32-58;

почтовый адрес: 190103, г. Санкт-Петербург, Лермонтовский пр., 44/46, а/я 177

Испытательный центр

ГЦИ СИ ФГУП «СНИИМ»

Аттестат аккредитации № 30007-09

Адрес: 630004 г. Новосибирск, проспект Димитрова, д. 4

тел. (383)210-08-14 факс(383)210-1360

E-mail:director@sniim.nsk.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииВ.Н. Крутиков

М.п.«»2011 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
67216-17	Комплексы измерительно-вычислительные	ШТМ	АО "Транснефть - Верхняя Волга", г.Нижний Новгород	2 года	Перейти
65006-16	Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения "Шнейдер Электрик"	Нет данных	ООО "АСК Инжиниринг", г.Нижний Новгород	2 года	Перейти
12712-91	Комплексы для диагностики и лечения трубного бесплодия	ДЛТБ-01	Завод медицинской техники АО "Аксион", г.Ижевск	1 год	Перейти
18206-99	Комплексы программно-технические измерительные	Ом-мега	НПТОО "Ракурс", г.С.-Петербург	1 год	Перейти
61848-15	Комплексы автоматизированные измерительно-управляющие "КИ-ЭБ ПГУ-Няганская ГРЭС- Фортум"	Нет данных	ЗАО "Интеравтоматика", г.Москва	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКомплексы программно-технические Е-ресурс ЕS.01ГРСИ 46554-11

Заказать поверку
Комплексы программно-технические Е-ресурс ЕS.01
ГРСИ 46554-11
