Номер госреестра:
46553-11
Наименование СИ:
Контроллеры
Обозначение типа:
Е-422.GSM
Производитель:
ЗАО "НПФ Прорыв", пос.Ильинский
Межповерочный интервал:
6 лет
Сведения о типе СИ:

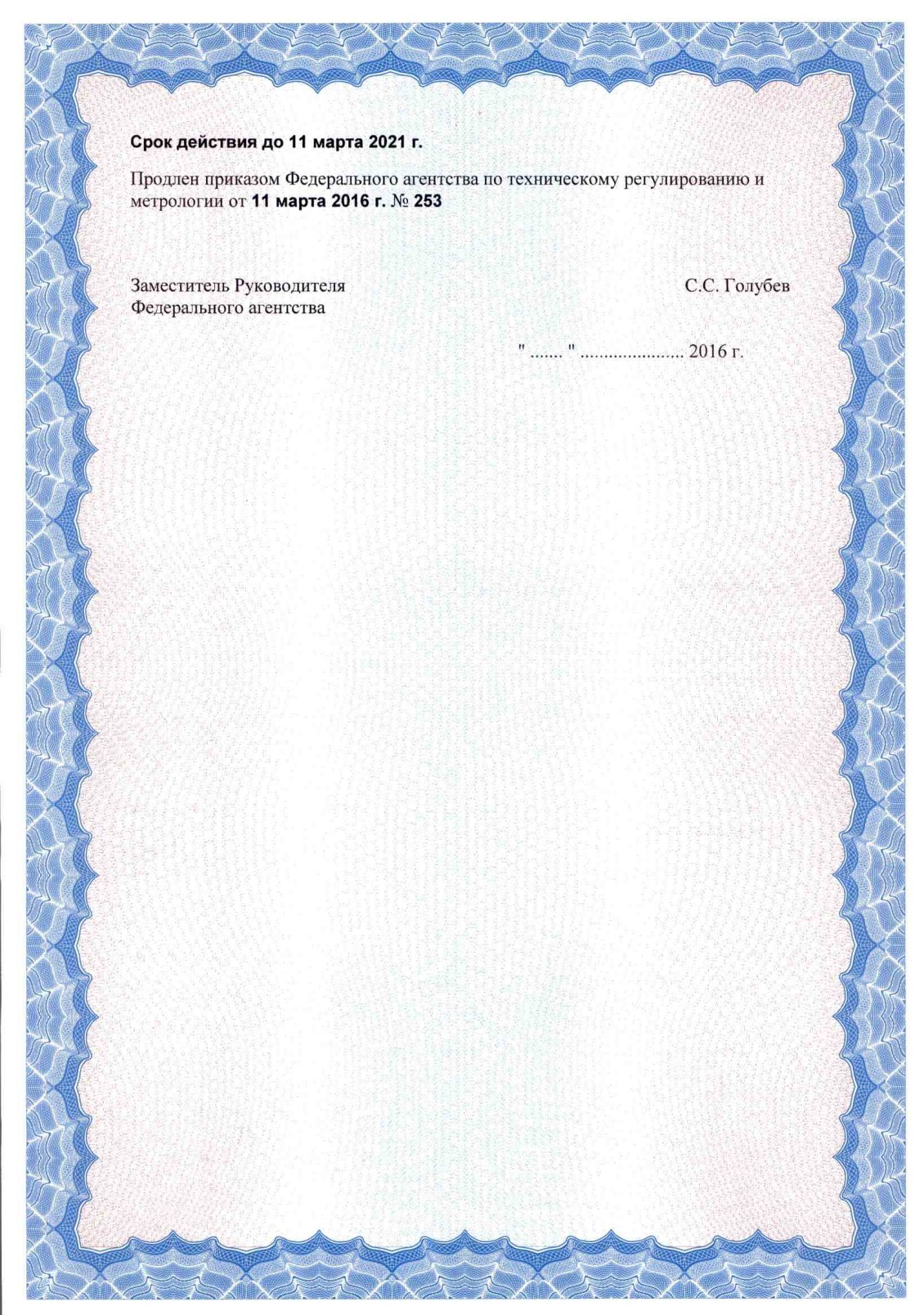

Срок свидетельства
Срок свидетельства:
11.03.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42322
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры Е-422.GSM
Назначение средства измерений
Контроллеры Е-422.GSM (далее - изделие) предназначены для измерения элек-
трической энергии, мощности, коммерческого и технического, многотарифного учета
энергоресурсов, сбора, обработки, хранения, отображения и передачи полученной ин-
формации, в том числе и по каналам GSM/GPRS.
Описание средства измерений
Контроллеры Е-422.GSM представляют собой функционально законченное изде-
лие, выполненное в виде блока, устанавливаемого на DIN рейку.
Контроллер Е-422.GSM используется в автоматизированных системах управле-
ния технологическими процессами (АСУ ТП), автоматизированных системах телеметрии,
а также может использоваться в автоматизированных информационно-измерительных
системах(АИИС)коммерческого/техническогоучетаэлектроэнергии(АИИС
КУЭ/АСТУЭ) в качестве устройств сбора и передачи данных.
Изделие осуществляет сбор информации с аналоговых и цифровых датчиков,
счетчиков энергоресурсов (электросчетчиков, теплосчетчиков), контроллеров различного
типа, и может формировать сигнал телеуправления.
Опрос счетчиков осуществляется автоматически или по запросу, выдаваемому из
изделия. Контроллер обеспечивает независимое подключение к сети Ethernet приборов с
интерфейсом RS-422 (RS-485), а именно: счетчиков энергоресурсов (полный список счет-
чиков приведен в руководстве по эксплуатации) и различного типа контроллеров и уст-
ройств расширения.
Изделие формирует, если необходимо, сигналы телеуправления и может функ-
ционировать под управлением центральной ЭВМ (сервера сбора данных).
Счетчики, имеющие цифровые информационные выходы, передают данные о по-
треблении энергоресурсов и другую служебную информацию по интерфейсу RS-422
(RS-485) на специальные входы изделия. Изделие сохраняет информацию, собранную со
счетчиков в своей внутренней энергонезависимой памяти. Изделие ведет журналы собы-
тий.
В качестве дополнительных функций, изделие может обрабатывать и хранить ин-
формацию от датчиков телесигнализации и аналоговых датчиков, как подключенных к
нему непосредственно, так и подключенных через интерфейс RS-422 (RS-485).
Данные, полученные изделием, могут передаваться по запросу сервера сбора, вы-
полненного на базе IBM PC совместимого компьютера, по каналам GSM/GPRS , по ра-
диоканалу с использованием внешней радиостанции FM диапазона и \ или проводным
каналам связи (Ethernet).
Контроль доступа к результатам измерений поддерживается на уровне встроен-
ной системы аутентификации пользователей (с помощью системы паролей).
Доступ к данным может обеспечиваться по WEB интерфейсу. Дополнительного
ПО для работы не требуется.
Доступ к изменению параметров конфигурации изделия предоставляется пользо-
вателю в соответствии с его полномочиями (только чтение, чтение и изменение, полный
Лист № 2
Всего листов 4
доступ). При изменении параметров конфигурации изделия соответствующая запись по-
является в журнале событий изделия. Конфигурирование параметров изделия, админист-
рирование и просмотр накопленных данных выполняется средствами программы конфи-
гурации или через WEB интерфейс.
Изделие имеет встроенные часы реального времени и обеспечивает синхрониза-
цию часов в подключенных к нему счетчиках электроэнергии.
Поддерживается работа в составе любых SCADA систем по технологии OPC.

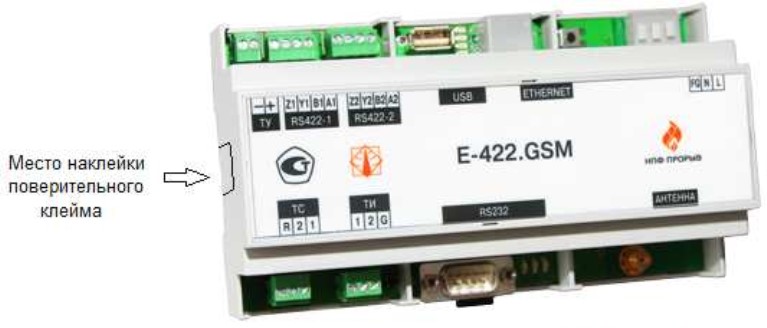

Фото с указанием места клейма о поверке.
Метрологические и технические характеристики
Таблица 1
Номинальное напряжение питания переменного тока, частотой 220 В
50 Гц
15
Потребляемая мощность, ВА, не более
Диапазон рабочих температур, ° С
Относительная влажность, %, не более
Время сохранения измерительной информации в устройстве при
пропадании напряжения питания, лет
от минус 30 до +60
95% при t=35°C
10
Интервалы опроса счетчиков программируются в диапазоне
От 1 с до 1 месяца
Хранение данных об электропотреблении (профиль нагрузки 45
счетчиков), суток, не менее
Пределы допускаемой абсолютной погрешности измерения элек-
трической энергии и мощности для цифровых измерительных ка-
налов, не более
±1 ед. младшего раз-
рядаизмеренной
величины
Основная абсолютная погрешность измерения времени в условиях
отсутствия внешней синхронизации, с/сут, не более
±3
Дополнительная температурная погрешность измерения времени
(в условиях отсутствия внешней синхронизации), с/
°
С в сутки, не
более
±
0,2
Абсолютная погрешность измерения времени в условиях внешней
синхронизации по сигналам точного времени, с/сут, не более
±2
Продолжительность работы встроенных часов без внешних ис- 6
точников питания, лет, не менее
Габаритные размеры (длина, ширина, высота), мм
159; 94; 58
Масса, кг, не более
0,5
тока в диапазоне 0 ÷ 20 мА (АЦП 12 разрядное)
Лист № 3
Всего листов 4
Объем встроенного ОЗУ (SDRAM), Мб, не менее
64
Объем встроенного ПЗУ (FLASH I / FLASH II), Мб, не менее
Максимальное количество счетчиков для опроса, при подключе-
нии счетчиков через интерфейс RS-422/RS-485, шт.
32/ 512
16
Порт Ethernet 10/100 Mbit
Гальванически развязанный порт телеуправления 2 А, 60 В посто-
янного тока
1
1
Независимые гальванически изолированные порты RS-422/485
Порт RS-232
Порт USB-host
Дискретные гальванически развязанные входы
Аналоговые входы (без нормирования погрешностей)
измерение напряжения в диапазоне 0 ÷ 2,5 В
2
1
1
2
2
Среднее время наработки на отказ, ч, не менее55000
Срок службы, лет, не менее10
Внешняя антенна (ненаправленная, интегральная, штыревая)
Стандарт GSM
GSM850, EGSM 900,
DCS 1800, PCS 1900
Тип разъема антенны
SMA
Программное обеспечение средства измерения
Вычисления происходят с целочисленными переменными с избыточной точностью и
дискретностью порядка 2
×
10
-12
и погрешность программного обеспечения не создает прак-
тически значимых дополнительных погрешностей на данные, считанные со счетчиков
электрической энергии. Целостность данных переданных от счетчиков в контроллер Е-
422.GSM подтверждается контрольной суммой.
Идентификационные данные программного обеспечения, установленного в контрол-
лере Е-422.GSM, приведены в таблице 2.
Таблица 2
Наимено-ИдентификационноеНомер вер-Цифровой иденти-Алгоритм
вание про- наименование про- сии про- фикатор программ- вычисления
граммного граммного обеспечения граммного ного обеспечения цифрового
обеспече- обеспече- (контрольная сумма идентифи-
ниянияисполняемого кода)катора про-
граммного
обеспече-
ния
Е-422.GSM модуль, объединяющийВерсия 1.5495c5d1aa022a34eee6MD5
ПОдрайвера счетчиков ea1ad493ffd15
Уровень защиты программного обеспечения от непреднамеренных и преднаме-
ренных изменений в соответствии с МИ 3286-2010: С
Лист № 4
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель контроллера и на эксплуа-
тационную документацию методом офсетной печати или иным способом, не ухудшаю-
щим качество печати.
Комплектность средства измерений
В комплект поставки изделия входят:
1. Контроллер Е-422.GSM (АВБЛ.468212.062) с комплектом разъемов.
2. Паспорт АВБЛ.468212.062 ПС
3. Методика поверки АВБЛ.468212.062 МП. (по отдельному заказу).
4. Руководство по эксплуатации. АВБЛ.468212.062 РЭ (по отдельному заказу).
5. Программное обеспечение (в составе контроллера) Windows CE, специализированное
ПО с неизменяемой метрологической частью версии 1.5 и программа конфигурирования:
«Программа конфигурации ТК16L/E-422».
Поверка
осуществляетсяподокументу«КонтроллерыЕ-422.GSM.Методикаповерки.
АВБЛ.468212.062 МП», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.
Перечень основного оборудования, необходимого при поверке: радиосервер точ-
ного времени РСТВ-01-01, как устройство синхронизации времени; электронный счетчик
электроэнергии с цифровым выходом (например, Альфа А1800, СЭТ4ТМ.02); переносной
компьютер с набором программ («Программа конфигурации ТК16L/E-422»).
Сведения о методиках (методах) измерений
Методика измерений на контроллеры Е-422.GSM приведена в руководстве по экс-
плуатации.
Нормативные и технические документы, устанавливающие требования к контрол-
леру Е-422.GSM
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
АВБЛ.468212.061 ТУ «Контроллеры ТК16L.14, Е-422. GSM. Технические усло-
вия».
Рекомендации по областям применения в сфере государственного регулиро-
вания обеспечения единства измерений: осуществление торговли и товарообменных
операций (электрической энергии и мощности).
Изготовитель: ЗАО «НПФ ПРОРЫВ»
140120, Московская обл., Раменский р-н, п. Ильинский, ул. Опаленной Юности, д.18.
Тел. (495) 556-66-03
Испытательный центр ГЦИ СИ ФГУП «ВНИИМС»,
аттестат аккредитации 30004-08 от 27.06.2008г.
119361, Москва, Г-361, ул. Озерная, 46.
Тел. 781-86-03; e-mail: dept208@vniims.ru;
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииВ.Н. Крутиков
МП«____» __________ 2011 г.
