Калибраторы фазы Н6-2, ГРСИ 46522-11
Номер госреестра:
46522-11
Наименование СИ:
Калибраторы фазы
Обозначение типа:
Н6-2
Производитель:
ЗАО "НПК "Мера", г.Краснодар
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.03.2016
Описание типа:
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № 42290
об утверждении типа средств измерений
лист 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы фазы Н6-2
Назначение средства измерений
Калибратор фазы Н6-2 (далее - калибраторы) предназначен для воспроизведения
калиброванных фазовых сдвигов между двумя синхронными гармоническими сигналами.
Описание средства измерений
Калибратор фазы Н6-2 представляет собой закрытый корпус с органами управления
и цифровым табло на лицевой панели, где так же расположены выводы воспроизводимых
сигналов (см. рис. 1). На задней панели расположены разъемы для питания калибратора и
для подключения его к персональному компьютеру. На боковых стенках под
декоративными уголками расположены две пломбы для пломбирования калибратора (см.
рис. 2).

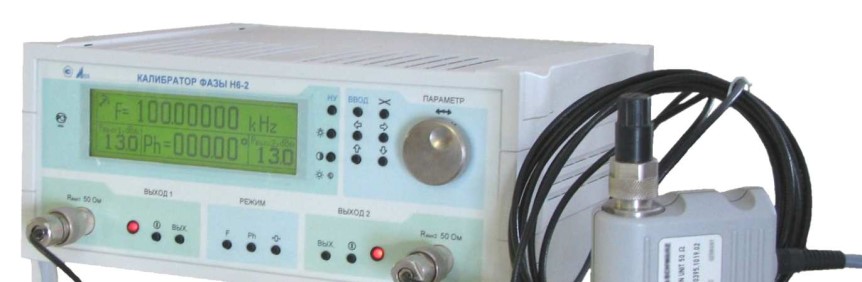

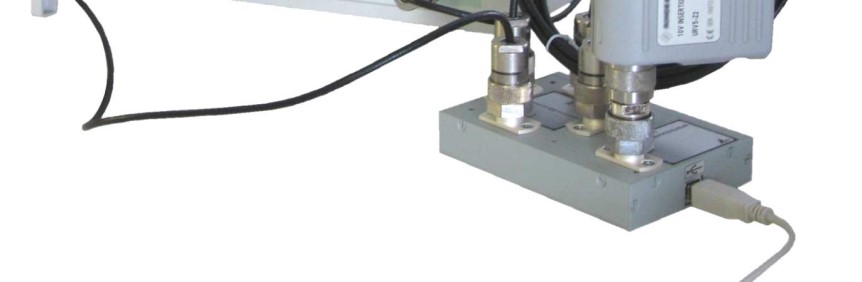

Рисунок 1 - Калибратор фазы Н6-2 с мостом измерительным МЕРА. 411625.006
лист 2
всего листов 6
Рисунок 2 - схема пломбировки калибратора фазы Н6-2
Работа калибратора основана на принципе прямого цифрового синтеза частоты
(Direct Digital Synthesis, DDS), при котором отсчеты синтезируемого сигнала вычисляются
цифровыми методами, после чего передаются на цифро-аналоговый преобразователь
(ЦАП), где и происходит их преобразование в аналоговую форму. Частота, амплитуда и
фаза сигнала в любой момент времени точно известны и подконтрольны.
Погрешности параметров зависят от алгоритма, реализованного в калибраторе
Н6-2, и обеспечиваются его схемотехническими решениями. Калибратор не имеет узлов,
требующихприизготовлениирегулировки,чтообеспечиваетстабильность
метрологических параметров прибора в процессе эксплуатации.
Метрологические и технические характеристики
·
Рабочий диапазон частот, не менее1 Гц – 100 МГц
·
Пределы допускаемой погрешности установки частоты,± 3Q10
-6
Qf
о
где f
о
- выходная частота калибратора
·
Нестабильность частоты5Q10
-7
Qf
о
где f
о
- выходная частота калибратора
·
Диапазон воспроизводимых углов фазового сдвига, градот 0 до 360
·
Дискретность изменения угла фазового сдвига, град, не хуже0,01
·
Пределы допускаемой основной погрешности воспроизведения
углов фазового сдвига между выходными сигналами при выходной
мощности 13 дБм в заданном диапазоне частот при нормальных
условиях, град:
1 Гц - 100 кГц±0,01
100 кГц – 1 МГц±0,02
1 МГц – 10 МГц±0,03
10 МГц – 100 МГц±0,50
·
Пределы допускаемой дополнительной погрешности воспроизведения углов фазового
сдвига между выходными сигналами при фиксированном ослаблении их уровней относи-
тельно максимального уровня в пределах ±0,03А градусов, где- А значение разности уста-
новленных ослаблений выходных уровней относительно максимального в децибелах.
лист 3
всего листов 6
·
Максимальное значение уровня выходного сигнала при работе на согласованную нагрузку
50 Ом, дБм+13 (20 мВт)
·
Глубина регулировки выходного сигнала
относительно 13 дБм, не менееминус 100 дБм
(здесь и далее дБм обозначает дБ относительно 1 мВт)
·
Неравномерность уровня выходного напряжения
в точке 0 дБм в рабочем диапазоне частот, дБм, не более± 0,6
·
Нестабильность уровня выходного напряжения, дБм, не более0,2
·
Пределы допускаемой погрешности регулировки выходного
уровня, дБм:
от 13 дБм до минус 47 дБм± 1
от минус 47 дБм до минус 87 дБм± 2
Шаг установки выходной мощности, дБм0,1
·
Уровень паразитных, гармонических и комбинационных
спектральных составляющих, дБм, не болееминус 40
·
Девиация паразитной частотной модуляции с частотой модуляции
кратной сетевому напряжению, Гц, не более1
·
Электрическая изоляция выдерживает без пробоя и поверхностного
перекрытия испытательное напряжение синусоидальной формы
частотой 50 Гц между сетевыми цепями и корпусом прибора:
- при нормальных условиях, не менее1500 В
- при повышенной влажности, не менее900 В
·
Электрическое сопротивление изоляции между цепями питания
прибора и его корпусом, не менее:
- в нормальных условиях применения20 МОм
- при повышенной температуре5 МОм
- при повышенной влажности окружающего воздуха1 МОм
·
Электрическое сопротивление между заземляющим контактом
сетевой вилки и корпусом генератора, не более0,5 Ом
·
Время установления рабочего режима, мин, не более15 мин
·
Время непрерывной работы в рабочих условиях, не менее24 ч
Примечание - Время непрерывной работы не включает в себя время установления
рабочего режима генератора.
·
Параметры питания от сети переменного тока:
напряжение(220
±
22) В
частота(50
±
1) Гц
содержание гармоник, не более5 %
·
Потребляемая мощность при номинальном напряжении, не более40 Вт
·
Уровень индустриальных радиопомех, создаваемых калибратором, не более значений,
приведенных в таблице 1.
Полоса частот, МГц
Таблица 1
0,15 – 0,5
0,5 – 5
5 – 30
Напряжение Uc, дБ (относительно 1 мкВ)
Квазипиковое значениеСреднее значение
66 - 56 56 – 46
56 46
60 50
лист 4
всего листов 6
·
По устойчивости к климатическим и механическим воздействиям калибратор соответст-
вует группе 3 ГОСТ 22261-94
·
Калибратор обеспечивает следующие параметры надежности, долговечности и ремонто-
пригодности:
- средняя наработка на trial, не менее20000 ч;
- гамма-процентный ресурс, не менее20000 ч, при
g
= 90 %;
- гамма-процентный срок службы прибора, не менее15 лет, при
g
= 80 %;
- гамма-процентный срок сохраняемости, не менее:
для отапливаемых хранилищ10 лет;
для неотапливаемых хранилищ при
g
= 80 %5 лет;
- среднее время восстановления работоспособного состояния, не более 3 часов;
- вероятность отсутствия скрытых отказов прибора за 24 месяцев при среднем коэффи-
циенте использования 0,17, не менее0,95
·
Масса калибратора, не более3,5 кг
·
Масса прибора в потребительской таре, не более10 кг
Алгоритм
вычисления
контрольной
суммы
Сведения о программном обеспечении (ПО):
НаименованиеИдентификаци Номер версии
программного онное(идентификаци
обеспечения наименование онный номер)
программного программного
обеспеченияобеспечения
ВстроеннноеH6-2 phase 2.01
программное angle standard
обеспечение
калибратора фазы Н6-2
Цифровой идентифи-
катор программного
обеспечения
(контрольная сумма
исполняемого кода)
0x4B1D
CRC-16
Знак утверждения типа
Знак утверждения типа наносится методом металлографии на лицевую панель калиб-
ратора и типографским методом на титульные листы эксплуатационной документации.
Примечания
1 На граничной частоте нормой является меньшее значение напряжения ИРП.
2 В полосе частот от 0,15 до 0,5 МГц допустимые значения напряжения вычисляют как:
U
c
= 66 19,1 lg f / 0,15 (для квазипиковых значений) и U
c
= 56 19,1 lg f / 0,15 (для средних
значений), где f – частота измерений в мегагерцах
Напряженность поля индустриальных радиопомех, создаваемых прибором, не более
значений, приведенных в таблице 2.
Таблица 2
Напряженность поля при измерительном рас-
Полоса частот, МГцстоянии 10 м, дБ (относительно 1 мкВ/м),
квазипиковое значение
30 – 23030
230 – 100037
Примечание – На граничной частоте нормой является меньшее значение напряженно-
сти поля ИРП
лист 5
всего листов 6
Комплектность средства измерений
Комплектность калибратора приведена в таблице 4
Таблица 4
ОбозначениеНаименование
МЕРА.411154.002 Калибратор фазы Н6-2
Кол.Примечание
1
МЕРА.411625.006Мост измерительный *1
Запасные части и принадлежности (ЗИП)
МЕРА.323366.005
МЕРА.685061.005
МЕРА.685061.006
МЕРА.685661.053
МЕРА.685661.054
ОЮ0.481.005 ТУ
1Для хранения
1К8(СТЫК C2, RS 232)
2К9(7/3,04 – 7/3,04)
13 м
10,5 м
2Сетевая
SCZ-1R
Футляр
Кабель
Кабель соединительный
Линия задержки *
Линия задержки *
Вставка плавкая ВП2Б-1В
250 В
Шнур соединительный
1Сетевой
Эксплуатационная документация
МЕРА. 411154.001РЭ
МЕРА. 411154.001ФО
Калибратор Н6-2. Руководство1
по эксплуатации.
Калибратор Н6-2. Формуляр1
Примечание -
(
*
)
Изделия поставляются по специальному (отдельному) заказу.
Поверка осуществляется по методике поверки, изложенной в разделе 11
МЕРА.411154.001.РЭ «Калибратор фазы Н6-2. Руководство по эксплуатации».
Основные средства поверки:
-частотомер электронно-счетный Ч3-63/1,диапазон измерений от 0,1 Гц до
1500,0 МГц, погрешность ПГ ± 5*10
-7
Гц;
-милливольтметр URV55, диапазон частот: от 9 кГц до 3 ГГц. Измерение напряже-
ния переменного тока в диапазоне от 200 мкВ до 10 В и уровня мощности в диапазоне от -60
дБм до +33 дБм. Разрешающая способность по умолчанию: 0,01 дБм на лог. шкале, 3 разряда
на лин. шкале. Инструментальная погрешность: ±0,02 дБ (лог. шкала) или ±0,5 % (лин. шка-
ла).
Сведения о методиках (методах) измерений
Раздел 7.3 документа МЕРА.411154.001.РЭ. «Калибратор фазы Н6-2. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к
калибраторам фазы Н6-2
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие тех-
нические условия
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерения време-
ни и частоты
МЕРА.411154.001.ТУ. Калибратор фазы Н6-2. Технические условия
лист 6
всего листов 6
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Рекомендации по области применения в сферах государственного регулирования
обеспечения единства измерений отсутствуют.
Изготовитель
Закрытое акционерное общество «Научно-производственная компания «МЕРА» (ЗАО
НПК «МЕРА»)
Адрес: 350072, г. Краснодар, ул. Московская, д.5.
тел.: (861)252-11-41, 275-92-39, факс: (861)275-99-53,
e-mail: meral@mail.ru
Испытатель
Государственный центр испытаний средств измерений Федеральное государственное
учреждение «Ростовский центр стандартизации, метрологии и сертификации» (ГЦИ СИ ФГУ
«Ростовский ЦСМ»)
Адрес: 344010, г. Ростов-на-Дону, пр. Соколова, 58
Тел.:(863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88
e-mail: rost_csm@aaanet.ru
,
metrcsm@aaanet.ru
В.Н. Крутиков
«____»__________2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
а
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
66142-16 Калибраторы цифровых сигналов КЦ61850 ЗАО "Центр промышленной автоматизации", г.Москва 1 год Перейти
47375-11 Калибраторы давления поршневые пневматические переносные КГП ГП "Донецкий НПЦ стандартизации, метрологии и сертификации" (Донецкстандартметрология), Украина, г.Донецк 2 года Перейти
53913-13 Калибраторы-измерители напряжения и силы тока модульные NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145 Компания "National Instruments Corporation", Венгрия 1 год Перейти
52356-13 Калибраторы давления портативные ЭЛЕМЕР-ПКД-160 ООО НПП "ЭЛЕМЕР", г.Москва 1 год Перейти
43990-10 Калибраторы коэффициента гармоник СК6-21 ООО "НПП "Радио, приборы и связь", г.Нижний Новгород 2 года Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
