Номер госреестра:
46439-16
Наименование СИ:
Преобразователи измерительные
Обозначение типа:
Ш932
Производитель:
ООО НПФ "Сенсорика", г.Екатеринбург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.07.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62902
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные Ш932
Назначение средства измерений
Преобразователи измерительные Ш932 (далее – преобразователи) предназначены
для измерения и преобразования сигналов первичных преобразователей (датчиков), а так-
же для регистрации и отображения измеренной информации, формирования управляющих
сигналов по заданной программе.
Описание средства измерений
Принцип действия преобразователей основан на измерении сигналов датчиков,
преобразовании их в измеряемые датчиками величины аналого-цифровыми и цифро-
аналоговыми преобразователями, отображении измеренных значений на ЖК-индикаторах
или графическом дисплее, а также формировании управляющих сигналов в соответствии с
заданными алгоритмами.
Преобразователиявляютсямикропроцессорными,многофункциональными
устройствами и выпускаются в двух конструктивных исполнениях: щитовом для монтажа
на щите, панели и модульном для монтажа на DIN-рейку.
Преобразователи содержат: входные усилители, аналого-цифровые и цифро-
аналоговые преобразователи (АЦП и ЦАП), микропроцессор, органы управления и
индикации, интерфейсы связи с внешними устройствами. Преобразователи могут
дополнительно содержать накопители информации на SD-карте и USB-flash.
Преобразователи обеспечивают:
– индикацию измеренных величин и сигналов управления;
– архивирование измеренных значений;
– программное регулирование;
– формирование управляющих сигналов в соответствии с законами позиционного,
пропорционально-интегральногоипропорционально-интегрально-дифференциального
регулирования;
– передачу информации по стандартным цифровым интерфейсам.
Преобразователи имеют следующие исполнения:
– общепромышленное;
– взрывозащищенное.
Преобразователи взрывозащищенного исполнения (с индексом «И») имеют
искробезопасные входные цепи уровня «ia», маркировку [Exia]IIС и соответствуют
требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во
взрывоопасных средах» (сертификат соответствия ТС №RU C-RU.МЮ62.В.02264).
Преобразователи соответствуют требованиям ТР ТС 004/2011 «О безопасности
низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость
технических средств» (декларация соответствия ТС № RU Д-RU.АЛ32.В.07654).
Преобразователи выпускают в 11 модификациях, отличающихся набором
выполняемых функций, количеством входов, конструктивным исполнением (щитовое или
модульное).
По степени защиты оболочки датчики соответствуют исполнению IP40 по
ГОСТ 14254-96.
Общий вид преобразователя представлен на рисунках 1, 2.
Лист № 2
Всего листов 7

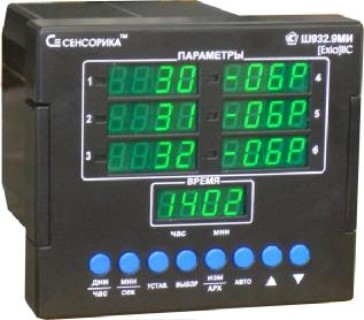

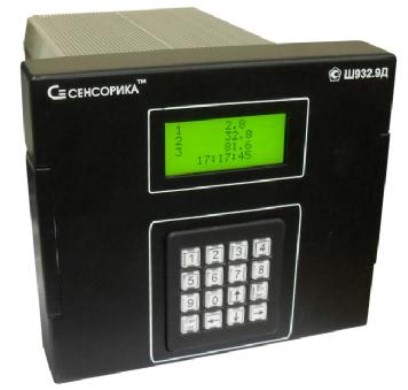

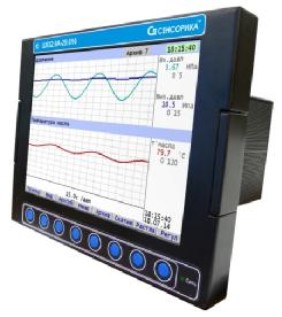

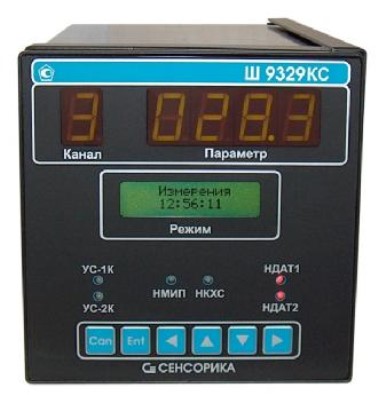

Рисунок 1 – Фото общего вида Ш392.9М, Ш932.9/1, Ш392.9КС, Ш932.9Д
Место нанесения знака поверки
Место нанесения знака поверки
Место пломбирования
Место пломбирования
Место пломбирования
Место нанесения знака поверки
Место пломбирования
Лист № 3
Всего листов 7

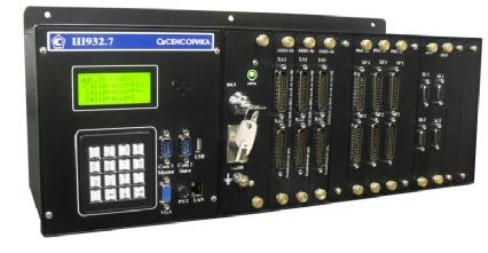

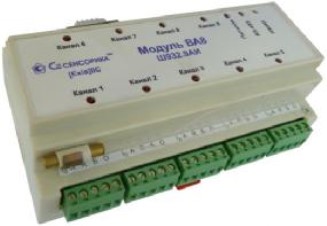

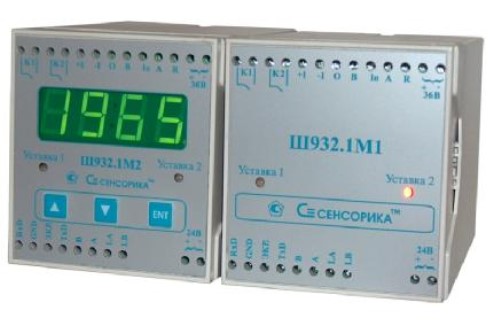

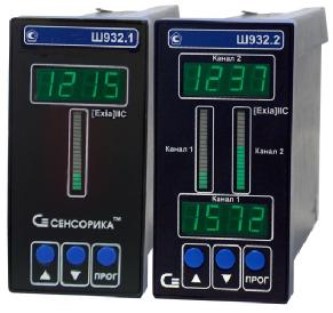

Рисунок 2 – Фото общего вида Ш392.7, Ш932.1, Ш392.2, Ш932.1М1, Ш932.1М2,
Ш932.9А, Ш392.9ВА
Программное обеспечение
Идентификационные данные программного обеспечения (ПО) преобразователей
представлены в таблице 1.
Значение
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Sh932
1.38
–
Защита программного обеспечения преобразователей от непреднамеренных и
преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.
Для преобразователя имеется метрологически значимое встроенное ПО (Таблица
1)иметрологическинезначимоеПОдляперсональногокомпьютера(ПК),
предназначенное для отображения результатов измерения на монитор.
Место нанесения знака поверки
Место пломбирования
Место нанесения знака поверки
Место пломбирования
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Виды датчиков и сигналов, подключаемых к преобразователям, метрологические
характеристики преобразователей приведены в таблице 2.
к преобразователям,
±0,1 %; ±0,25 %
Таблица 2 – Виды датчиков и сигналов, подключаемых
метрологические характеристики преобразователей
Вид датчика / сигналаДиапазон измерения (ДИ)
Пределы допускаемой
основной приведенной
погрешности к ДИ
от минус 200 до плюс 2500 °C
Термоэлектрические преобразо-
ватели по ГОСТ Р 8.585-2001
Термопреобразователи
сопротивления поот минус 200 до плюс 850 °C
ГОСТ 6651-2009
Термопреобразователи
сопротивления сот минус 200 до плюс 850 °C
конкретными НСХ
Токовые сигналы
(0-5) мА; (0-20) мА;
(4-20) мА
Напряжение постоянного тока(0-100) мВ; (0-1) В
Пределы допускаемой дополнительной приведенной погрешности к ДИ,
вызванной изменением температуры окружающего воздуха от нормальной (20 °С) до
любой температуры в пределах рабочих температур составляют ±1,0 предела допускаемой
основной приведенной погрешности к ДИ.
Пределы допускаемой дополнительной приведенной погрешности к ДИ,
вызваннойизменениемтемпературысвободныхконцовтермоэлектрических
преобразователей во всем диапазоне рабочих температур составляют ±0,25 предела
допускаемой основной приведенной погрешности к ДИ.
Технические характеристики преобразователей в зависимости от их модификации
приведены в таблице 3.
Обозначение
модификации
преобразователя
Количество
каналов
Конструктивное
исполнение и габаритные
размеры, мм, не более
(высота×ширина×длина)
Потребляемая
мощность,
В·А, не более
Масса, кг,
не более
Ш932.1, Ш932.2
одноканальный и
двухканальный
монтаж на щит
160×80×260
10
4
Ш932.1М1,
Ш932.1М2
одноканальный
монтаж на DIN-рейку
70×75×110
4
0,5
монтаж на щит
266×388×440
Ш932.7
многоканальный
(от 8 до 108×8)
монтаж на щит
240×510×190
35
9
Ш932.9/1
многоканальный
(16)
монтаж на щит
150×150×350
25
5
Таблица 3 – Технические характеристики преобразователей
Лист № 5
Всего листов 7
Обозначение
модификации
преобразователя
Количество
каналов
Конструктивное
исполнение и габаритные
размеры, мм, не более
(высота×ширина×длина)
Потребляемая
мощность,
В·А, не более
Масса, кг,
не более
Ш932.9М
многоканальный
(16, 32)
монтаж на щит
144×144×360
Ш932.9Д
многоканальный
(16, 32)
монтаж на щит
144×144×360
Ш932.9ВА
одноканальный и
многоканальный
(4, 8)
монтаж на DIN-рейку
155×125×60
встраиваемое
40×12
5
0,5
монтаж на щит
144×144×360
Ш932.9А
одноканальный и
многоканальный
(3, 6, 8, 16, 24, 32,
48)
монтаж на щит
144×144×360
25
6
Ш932.9КС
двухканальный
монтаж на щит
150×150×360
10
4
Питание преобразователя
Ш932.9ВА (выносной модуль):
внешний источник постоянного тока
– напряжение, В
+
6
±
24
-
5
остальные исполнения:
однофазная сеть переменного тока
– напряжение, В
+
22
~
220
-
33
50 ± 1
– частота, Гц
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность, %, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от плюс 5 до плюс 50
80
50000
12
Знак утверждения типа
наносится на титульный лист формуляра типографским способом и на лицевую панель
преобразователя методом шелкографии.
Комплектность средства измерений
Таблица 4 – Комплект поставки преобразователей
Наименование
Преобразователь измерительный Ш932
Формуляр
Руководство по эксплуатации
Методика поверки
Диск CD с программным обеспечением для ПК
ОбозначениеКол-во
КПЛШ.466429.0ХХ
1)
1
КПЛШ.466429.0ХХ
1)
ФО 1
КПЛШ.466429.0 ХХ
1)
РЭ 1
МП 32-221-2016 1
– 1
Лист № 6
Всего листов 7
НаименованиеОбозначениеКол-во
–NN
2)
–1
–NN
2)
Кросс-платы для подключения внешних
устройств
Кабель питания
Комплект запасных принадлежностей (предо-
хранители, розетки, спецотвертка для кросс-
плат)
1)
ХХ – определяется модификацией преобразователя
2)
NN – количество определяется заявкой потребителя.
Поверка
осуществляется по документу МП 32-221-2016 «ГСИ. Преобразователи измерительные
Ш932. Методика поверки», утвержденному ФГУП «УНИИМ» «22» апреля 2016 г.
Перечень эталонов, применяемых при поверке:
- эталон единицы силы постоянного электрического тока 1-го разряда в диапазоне
значений от 6,2·10
-7
до 1·10
-1
А и 2-го разряда в диапазоне значений от 1·10
-7
до 6,2·10
-7
А
по ГОСТ 8.022-91, единицы электрического напряжения 3-го разряда в диапазоне
значений
от 9·10
-2
до 1·10
3
В по ГОСТ 8.027-2001.
- эталон единицы электрического сопротивления 3-го разряда в диапазоне от 0,001
до 100000 Ом по ГОСТ Р 8.764-2011.
Знак поверки наносится на средство измерения (место нанесения указано на
рисунках 1, 2).
КПЛШ.466429.022 РЭ,
КПЛШ.466429.055 РЭ,
КПЛШ.466429.035 РЭ,
Сведения о методиках (методах) измерений
Методикиизмеренийсодержатсявдокументах
КПЛШ.466429.014 РЭ, КПЛШ.466429.017 РЭ,
КПЛШ.466429.047 РЭ, КПЛШ.466429.029 РЭ,
КПЛШ.466429.036 РЭ, КПЛШ.466429.034 РЭ.
Нормативные и технические документы, устанавливающие требования к преобразо-
вателям измерительным Ш932
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических
преобразователейитермопреобразователейсопротивления.Общиетехнические
требования и методы испытаний
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в
диапазоне от 1·10
-16
до 30 А;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы;
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств
измерений электрического сопротивления;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических
процессов. Общие технические условия
ТУ.4227-005-12296299-2010 Преобразователи измерительные Ш932. Технические
условия
Лист № 7
Всего листов 7
Изготовитель
Общество с ограниченной ответственностью Научно-производственная фирма
«Сенсорика» (ООО НПФ «Сенсорика»)
ИНН 6660076367
Адрес: 620076, г. Екатеринбург, ул. Мамина-Сибиряка, 145
Тел. (343) 310-19-07, 365-82-20, факс (343) 263-74-24
e-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральский
исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел. (343) 350-26-18, факс: (343) 350-20-39
e-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний
измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 66380-16 | Устройства многофункциональные измерительные | PACT RCP | Фирма "Phoenix Contact GmbH & Co. KG", Германия | 8 лет | Перейти |
| 8999-85 | Преобразователи измерительные температуры автоматические. Преобразователи измерительные температуры автоматические для термопреобразователей | ПИ.ТРА | Приборостроительный завод, г.Выборг | 1 год | Перейти |
| 9934-88 | Усилители постоянного тока измерительные | Ф8028/1-28 | Завод электроизмерительных приборов ПО "Электроизмеритель", Беларусь, г.Витебск | 1 год | Перейти |
| 52053-12 | Преобразователи влажности и температуры | НМР60 | Фирма "Vaisala Oyj", Финляндия | 1 год | Перейти |
| 44290-13 | Приборы оптические измерительные многофункциональные | МТР 6000 | ЗАО "Институт информационных технологий", Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
