Тестеры оптические с ваттметрами и источниками SmartPocket OMK-35(35P)/36(36P)/38(38P) (тестеры) OLP-35/38 (ваттметры) OLS-35/36 (источники), ГРСИ 46438-11
Номер госреестра:
46438-11
Наименование СИ:
Тестеры оптические с ваттметрами и источниками
Обозначение типа:
SmartPocket OMK-35(35P)/36(36P)/38(38P) (тестеры) OLP-35/38 (ваттметры) OLS-35/36 (источники)
Производитель:
Фирма "JDSU Deutschland GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.03.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42272
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры оптические серии SmartPocket OMK-35(35P)/36(36P)/38(38P) c ваттмет-
рами OLP-35/38 и источниками OLS-35/36
Назначение средства измерений
Тестеры оптические серии SmartPocket OMK-35(35P)/36(36P)/38(38P) c ваттметрами
OLP-35/38 и источниками OLS-35/36 (далее по тексту - тестеры) предназначены для измере-
ний оптической мощности и затухания в оптических кабелях и оптических компонентах в
одномодовых и многомодовых волоконно-оптических линиях передачи.
Описание средства измерений
Тестер состоит из ваттметра оптического и источника оптического излучения.
Принцип действия ваттметра оптического основан на преобразовании фотоприемником оп-
тического сигнала в электрический с последующим усилением и преобразованием в цифро-
вую форму. Принцип действия источника оптического излучения основан на преобразовании
электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах
с применением схемы стабилизации мощности излучения; предусмотрен режим генерации
непрерывного оптического излучения, а также модулированного оптического излучения с
частотами 270 Гц, 1 кГц, 2 кГц.
Модели ваттметров отличаются между собой диапазоном измерений, источников
излучения – набором длин волн. Тестер ОМК-35 включает в себя ваттметр оптический OLP-35
и источник оптического излучения OLS-35, тестер OMK-36 – ваттметр OLP-35 и источник
OLS-36, тестер OMK-38 - ваттметр OLP-38 и источник OLS-35. У ваттметров из состава тес-
теров с индексом “P” в наименовании имеется возможность передачи сохраненных результа-
тов измерений через порт USB в компьютер в электронную таблицу Microsoft Excel для со-
ставления протокола измерений.
Ваттметр оптический и источник оптического излучения функционируют под
управлением микроконтроллера, используется встроенное программное обеспечение (ПО).
Конструктивно ваттметр и источник излучения выполнены в малогабаритных пла-
стмассовых корпусах с прорезиненными вставками. Для защиты от несанкционированного
доступа к элементам схемы корпус ваттметра и источника пломбируется. Пломбируется
гнездо левого верхнего винта крепления передней и задней панелей прибора, если смотреть
со стороны задней панели.

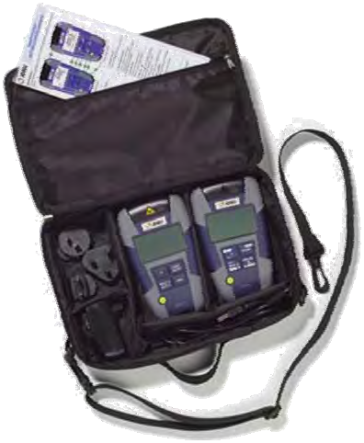

Общий вид тестера представлен на рис. 1. Место пломбирования корпуса ваттметра
и источника тестера и место нанесения знака утверждения типа представлены на рис. 2.
2
Лист № 2
Всего листов 6
1
2

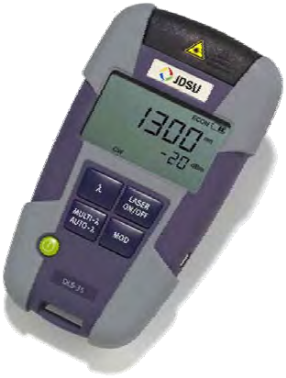

Рисунок 1. Общий вид тестера
1- место нанесения логотипа производителя; 2 – место нанесения наименования прибора

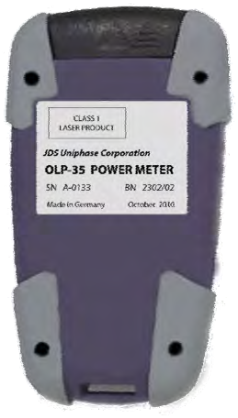

Рисунок 2. Корпус ваттметра/источника тестера – вид сзади
1 - место установки пломбы; 2 - место нанесения знака утверждения типа.
Метрологические и технические характеристики
Метрологические и технические характеристики тестеров приведены в табл. 1.
1
2
3
Лист № 3
Всего листов 6
Ваттметры оптические
от 780 до 1650
150
OLS-36
1310±20
1550±20
–7
±0,02
60
Таблица 1
Значение характеристики для моделей тестера
Наименование характеристики
OMK-36,OMK-35,OMK-38,
OMK-36POMK-35POMK-38P
OLP-35OLP-35OLP-38
Диапазон длин волн
исследуемого излучения, нм
Длины волн калибровки, нм850, 1300, 1310, 1490, 1550, 1625
Диапазон измерений уровня
оптической мощности (P), дБм*
от –65 до +10от –50 до +26
850
нм
AA
±
0,4
3
±
0,4
120
A
A
±
0,3
0,4
±
0,4
40
Пределы допускаемого
значения относительной
погрешности измерений
уровня средней мощно-
1300
сти оптического излу-
1310
чения на длинах волн
1490
калибровки, дБ
1550
1625
нм
где A - численное значение оптической мощности в нВт:
A=10
0,1P+6
Пределы допускаемого значе-
ния относительной погрешно-
сти измерений относительных
уровней мощности, дБ
±0,1
в диапазоне
±0,1
в диапазоне
от –50 до +5 дБм
от –32 до +20
дБм
Время работы от батарей, ч, не
менее
OLS-35OLS-35
Источники оптического
излучения
Длины волн излучения
источника, нм
Уровень выходной мощности в
непрерывном режиме, дБм, не
менее
Многомодовый порт:
850±20
1310±30
Одномодовый порт:
1310±20
1550±20
Многомодовый порт:
–20
Одномодовый порт:
–7
Нестабильность уровня выход-
ной мощности излучения за 15
минут (после 20 минут прогре-
ва), дБ, не более
Время работы от батарей, ч, не
менее
Многомодовый порт:
25
Одномодовый порт:
60
* Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт
4
Лист № 4
Всего листов 6
Общие характеристики
Габаритные размеры ваттметра /
источника, мм, не более
30
80
150
200
Масса ваттметра / источника, г,
не более
Электропитание источника или ваттметра из состава тестера осуществляется от двух
батареек или Ni-MH аккумуляторов типа АА либо от сети переменного тока напряжением
220
22 В, частотой 50
0,5 Гц через фирменный адаптер.
Рабочие условия эксплуатации тестера:
температура окружающей среды,
С...............….....………………...от
5 до +45
относительная влажность воздуха при +30
о
С, %, не более.....…..……..….….95
атмосферное давление, кПа……………………………….…..…....от 84 до 106,7
Идентификационные данные программного обеспечения представлены в табл.2.
miniTargetFs3
3.89
088D3A49
CRC32
miniTargetFs7
3.81
A888EEA9
CRC32
Наименование
программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Таблица 2
Алгоритм
вычисления
цифрового иден-
тификатора про-
граммного обес-
печения
Программа
микрокон-
троллера
ваттметра
OLP-35/38
Программа
микрокон-
троллера
источника
OLS-35/36
Метрологически значимая часть ПО размещается в энергонезависимой части памяти
микроконтроллера, запись которой осуществляется в процессе производства. Доступ к мик-
роконтроллеру исключён конструкцией аппаратной части тестера. Модификация ПО воз-
можна только в сервисных центрах фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изме-
нений соответствует уровню «С» по МИ 3286-2010.
В комплект поставки тестера входит также вспомогательное ПО “OFS-355”, служа-
щее для считывания сохраненных данных из памяти ваттметра и составления протокола из-
мерений. Влияния на метрологические характеристики прибора данное ПО не оказывает.
5
Лист № 5
Всего листов 6
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
методом штемпелевания и на корпус прибора методом наклеивания.
Комплектность средства измерений
Состав комплекта тестера представлен в табл. 3.
1
Таблица 3
Кол-во
1
1
1
4
1
1
1
1
Наименование
Измеритель оптической мощности OLP-35/38
Источник оптического излучения OLS-35/36
Волоконно-оптический адаптер источника излучения
Батарея 1,5В типа АА
Адаптер переменного тока SNT-505
Кабель USB (для тестеров с индексом “P”)
Флэш-накопитель USB (для тестеров с индексом “P”)
Сумка для транспортировки и хранения
Тестеры оптические серии SmartPocket OMK-35(35P)/36(36P)/38(38P) c ватт-
метрами OLP-35/38 и источниками OLS-35/36. Руководство по эксплуатации
Поверка осуществляется по Рекомендациям «ГСИ. Измерители оптической мощности, ис-
точники оптического излучения и оптические тестеры малогабаритные в волоконно-
оптических системах передачи. Методика поверки» МИ 2505-98.
Средства поверки:
Рабочий эталон средней мощности для ВОСП «РЭСМ-ВС». Метрологические харак-
теристики:
- диапазон измеряемых значений средней мощности оптического излучения от 10
-10
до
10
-2
Вт;
- длины волн источников излучения (калибровки) 850
5, 1310
10, 1490
5, 1550
10,
1625
5 нм;
- диапазон длин волн спектральной установки от 600 до 1700 нм;
- пределы допускаемого значения основной относительной погрешности измерений от-
носительной спектральной характеристики опорного приёмника ±5%;
- пределы допускаемого значения основной абсолютной погрешности градуировки
монохроматора по шкале длин волн ±1 нм;
- пределы допускаемого значения основной относительной погрешности измерений
средней мощности на длинах волн калибровки ±2,5%.
Сведения о методиках (методах) измерений
Методики измерений изложены в «Тестеры оптические серии SmartPocket OMK-
35(35P)/36(36P)/38(38P) с ваттметрами OLP-35/38 и источниками OLS-35/36. Руководство по
эксплуатации».
6
Лист № 6
Всего листов 6
Нормативные документы, устанавливающие требования к тестерам оптическим серии
SmartPocket OMK-35(35P)/36(36P)/38(38P) с ваттметрами OLP-35/38 и источниками
OLS-35/36
1. ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Го-
сударственная поверочная схема для средств измерений длины и времени распространения
сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-
оптических систем связи и передачи информации».
2. МИ 2505-98 «Измерители оптической мощности, источники оптического излуче-
ния и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Ме-
тодика поверки».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи опера-
торам связи.
Изготовитель
“JDSU Deutschland GmbH”, (“JDSU“), Германия
Адрес: Muhleweg 5, D-72800 Eningen u.A., Germany.
Тел/факс: + 49 7121-86-12-22.
E-mail: sales.germany@jdsu.com, www.jdsu.com.
Заявитель
Филиал ООО «ДЖЕЙДСЮ Германия ГмбХ», Россия
Адрес: 115093, г. Москва, ул. Павловская, д. 7.
Тел. (495)956-47-60, факс (495)956-47-62
E-mail: sales.cis@jdsu.com, www.jdsu.com.
Испытательный центр
Государственный центр испытаний средств измерений федерального государствен-
ного унитарного предприятия «Всероссийский научно-исследовательский институт оптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государст-
венного центра испытаний (испытательной, измерительной лаборатории) средств измерений
№ 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н. Крутиков
М.п.«____»_____________20___ г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 57895-14 | Анализаторы контактного угла оптические | OCA | Фирма "DataPhysics Instruments GmbH", Германия | 1 год | Перейти |
| 35102-07 | Тестеры оптические | FOT-300 | Фирма "EXFO Electro-Optical Engineering Inc.", Канада | 1 год | Перейти |
| 53048-13 | Тестеры для аккумуляторных батарей | PITE 3915 | Фирма "PITE TECH. INC.", Китай | 1 год | Перейти |
| 22718-02 | Источники излучения оптические измерительные | OLS-5, OLS-6 | Фирма "JDSU Deutschland GmbH", Германия | 1 год | Перейти |
| 46160-10 | Ваттметры оптические с сенсорами | LabMax-TOP (ваттметры) LM-2 VIS и LM-10 HTD (сенсоры) | Фирма "Coherent Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
