Комплексы измерительно-регистрирующие СКР43-10, ГРСИ 46409-11
Номер госреестра:
46409-11
Наименование СИ:
Комплексы измерительно-регистрирующие
Обозначение типа:
СКР43-10
Производитель:
Совместное ЗАО "ФИДМАШ", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2016
Описание типа:
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № _42171_
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-регистрирующие СКР43-10
Назначение средства измерений
Комплексыизмерительно-регистрирующиеСКР43-10предназначеныдля
измерения, контроля, регистрации на электронном носителе, отображения и визуализации
технологических параметров (давление, нагрузка, глубина) колтюбинговых установок при
ремонте, интенсификации нефтяных и газовых скважин.
Описание средства измерений
Комплекс состоит из модуля управления, модуля ввода-вывода, коробки
распределительной.
Принцип работы комплекса заключается в приеме аналоговых сигналов от
первичных преобразователей давления, нагрузки, угла поворота, устанавливаемых на
колтюбинговой установке, поступающих через распределительную коробку в модуль
ввода-вывода. Входные сигналы преобразуются в цифровую форму и далее передаются в
модуль управления, который осуществляет обработку, вывод на дисплей и хранение
информации от первичных преобразователей, а также может обеспечивать передачу
данных на ПЭВМ.
Комплексработаетспреобразователямидавления(аналого-цифровые
измерительные каналы ВР1 ВР8, ВР10 ВР13), электрическими (аналого-цифровые
измерительные каналы ВР9, канал ВР14 должен быть свободным) и гидравлическими
преобразователями (аналого-цифровыеизмерительныеканалы ВР9,ВР14)со
стандартным аналоговым выходом 4 20 мА, с преобразователем угловых перемещений с
количеством импульсов на оборот 100 или 200.
Питание компонентов комплекса осуществляется от бортовой сети колтюбинговой
установки номинальным напряжением постоянного тока 24 В. Комплекс оснащен
встроенной защитой от перенапряжения и неправильного подключения питания.
Комплекс устанавливается в кабине оператора колтюбинговой установки.
Данные, накопленные в комплексе, могут быть перенесены на персональный
компьютер при помощи сменных флэш-дисков (накопительных модулей). Программное
обеспечение позволяет только просматривать и распечатывать все накопленные данные.
Маркировка наносится в виде самоклеящейся маркировочной таблички.
Модуль управления и модуль ввода-вывода защищены от несанкционированного
доступа наличием пломб (неизвлекаемых заглушек в количестве 3 шт.) в местах
крепления крышек корпусов изделия саморезами.
В месте крепления 4-го самореза в модуле управления и модуле ввода-вывода
устанавливается пломба, на которую после первичной поверки ставится оттиск
поверителя.
лист № 2
всего листов 5
Общий вид комплекса, схема с указанием места нанесения оттиска знака поверки и
знака поверки в виде клейма наклейки.
место пломбировки
место нанесения оттиска знака поверки
место знака поверки в виде клейма-наклейки
лист № 3
всего листов 5
Метрологические и технические характеристики
Основные метрологические и технические характеристики комплекса приведены в
таблице 1.
Значение
от 4 до 20
Таблица 1
Наименование характеристики
Диапазон входных сигналов, мА
Пределы допускаемой приведенной погрешности измерения дав-
ления и нагрузки (при подключении преобразователей давления и
нагрузки), %
± 2,0
Нормирующее значение приведенной погрешности принимается равным верхнему
пределу измерений
от 0 до 1000
от 0 до 400
от 0 до 250
от 0 до 160
Диапазон измерения давления (при подключении преобразователя
давления):
- BP1, BP3,бар
- ВР2, ВР4, ВР7, бар
- ВР5, ВР6, ВР8, ВР10, ВР12, ВР13, бар
- BP11, бар
Диапазон измерения нагрузки:
при подключении электрического преобразователя нагрузки
- ВР9, кН
от минус 360 до
плюс 360
не используется
от минус 415,5 до 0
от 0 до 415,5
± 1,0
от 1 до 6000
от 185 до 1107000
от 369 до 2214000
от 0,5 до 24,0
от 100 до 400
300
от 18 до 36
2,0
14
2
6,0
- ВР14, кН
при подключении гидравлического преобразователя нагрузки
- ВР9, кН
- ВР14, кН
Пределы допускаемой абсолютной погрешности измерения глу-
бины (при подключении преобразователя угловых перемещений), м
Диапазон измерения глубины (при подключении преобразователя
угловых перемещений), м
Диапазоны входных импульсных сигналов:
- при подключении преобразователя угловых перемещений с
количеством циклов 100 на оборот, шт.
- при подключении преобразователя угловых перемещений с
количеством циклов 200 на оборот, шт.
Характеристики входных импульсных сигналов:
- амплитуда напряжения, В
- частота следования, Гц
- длительность фронтов входных сигналов, нc, не более
Напряжение питания, В
Ток потребления, А, не более
Количество измерительных каналов, шт.:
- аналогово-цифровых
- импульсных
Масса, кг, не более
Габаритные размеры, мм, не более:
- модуля управления
- модуля ввода-вывода
- распределительной коробки
200х180х110
250х115х65
235х180х80
лист № 4
всего листов 5
Примечание: ВР1 – ВР14 – номера измерительных каналов
Программное обеспечение
В комплекте с комплексом СКР43-10 поставляется 2 типа программного
обеспечения не влияющего на процесс измерений и метрологические характеристики,
работающего в операционной системе Windows 98/2000/2003/XP.
Программное обеспечение View4310 предназначено для просмотра измеренных
данных, перенесенных с комплекса при помощи сменных флэш-дисков (накопительных
модулей) на персональный компьютер, и составления отчетов.
Программное обеспечение View4310fly предназначено для просмотра данных в
режиме реального времени при подключении комплекса к персональному компьютеру.
Измерительная информация, получаемая от комплекса, закодирована и имеет
специальный формат, который недоступен при использовании стандартных программ.
Наименование
программного
обеспечения
Идентификацио
нное
наименование
программного
обеспечения
Номерверсии
(идентификацио
нныйномер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
View4310
View4310fly
View4310
View4310fly
версия 3.0
версия 1.0
Нет сведений
Нет сведений
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Нет сведений
Нет сведений
Знак утверждения типа
Знак утверждения типа наносится на паспорт комплекса типографским способом.
Комплектность средства измерений
модуль управления1шт;
модуль ввода-вывода1шт;
коробка распределительная1шт;
кабели2 шт.;
модуль накопительный USB2.01шт;
CD-R-диск с программным обеспечением1шт;
эксплуатационная документация:
руководство по эксплуатации1 экз.;
паспорт1 экз.;
методика поверки1 экз.;
потребительская тара.
Поверка осуществляется в соответствии с документом «Комплекс измерительно-
регистрирующий СКР43-10. Методика поверки» МРБ МП.2070-2010, утвержденным РУП
«БелГИМ» в сентябре 2010 г.
Перечень основного оборудования для поверки:
Калибратор программируемый П320, диапазон воспроизведения постоянного тока (0
100) мА, пределы абсолютной погрешности ± (0,1cI + 1) мА;
Калибратор многофункциональный TRX-II, воспроизведение количества импульсов в
диапазоне (0 – 10
7
), пределы абсолютной погрешности ± 1 имп; диапазон воспроизведения
постоянного тока (4 20) мА, пределы допускаемой погрешности ± (0,01c% ИВ + 0,02 %
ВПИ)

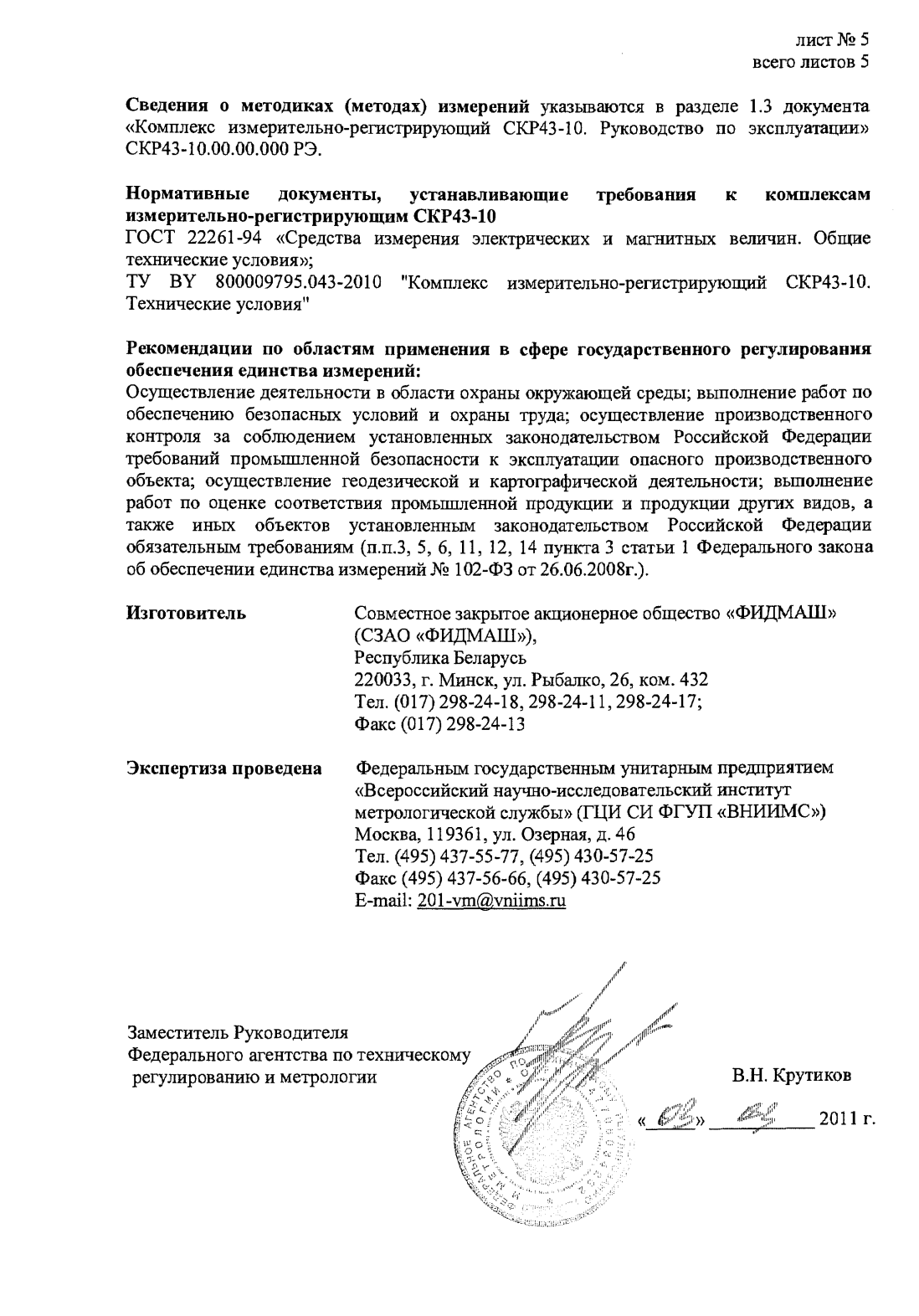

Готовы поверить данное средство измерений.
Поверка средств измерений.
