Приборы для измерения статического момента лопаток газотурбинного двигателя МЕРА-ИСМ, ГРСИ 46407-11
Номер госреестра:
46407-11
Наименование СИ:
Приборы для измерения статического момента лопаток газотурбинного двигателя
Обозначение типа:
МЕРА-ИСМ
Производитель:
ООО "Мера-ТСП", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения статического момента лопаток газотурбинного дви-
гателя «МЕРА-ИСМ»
Назначение средства измерений
Приборы для измерения статического момента лопаток газотурбинного двигателя
«МЕРА-ИСМ» (далее - приборы) предназначены для измерений абсолютного значения
радиального статического момента лопаток газотурбинного двигателя.
Приборы применяются при сборке и балансировке роторов газотурбинных двига-
телей.
Описание средства измерений
Все модели приборов выполнены на единой конструктивной основе и состоят из
рычага с фланцем, клавиатуры и табло, устанавливаемых на корпусе. Рычаг подвешен на
двух ленточных шарнирах, один из которых закреплен на металлической раме, прикреп-
ленной к корпусу прибора, а второй прикреплен к силоизмерительному датчику. Статиче-
ский момент лопатки определяется при установке лопатки газотурбинного двигателя на
фланец прибора. Информация, выводимая на индикаторы, может быть передана на внеш-
ние электронные устройства с помощью интерфейсов: RS232, RS485, Ethernet, USB.
Принцип действия приборов основан на преобразовании статического момента в
силу, измеряемую силоизмерительным датчиком консольного типа с тензочувствитель-
ными кварцевыми резонаторами. Тензочувствительные кварцевые резонаторы, включен-
ные по дифференциальной схеме, под действием измеряемого момента изменяют частоты
собственных колебаний, Разность данных частот преобразуется в последовательность
электрических импульсов, частота которых измеряется электронным блоком. Результат
измерения частоты непосредственно в единицах момента выводится на табло прибора.
Приборы выпускаются в различных модификациях, отличающихся наибольшими
и наименьшими пределами измерения.
Программное обеспечение приборов реализовано аппаратно, номер программного
обеспечения высвечивается на табло прибора при включении. Для предотвращения не-
санкционированного доступа к юстировочным параметрам приборов используется пере-
ключатель внутри корпуса прибора, доступ к которому пломбируется.
Приложение к свидетельству № _42169_
об утверждении типа средств измерений
Лист 2
Всего листов 5

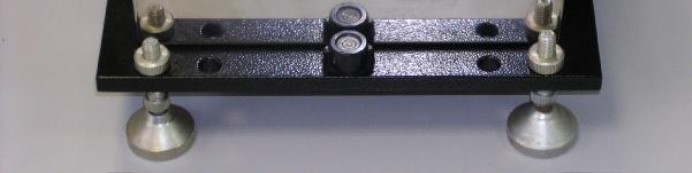

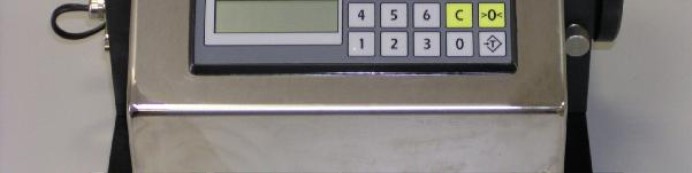

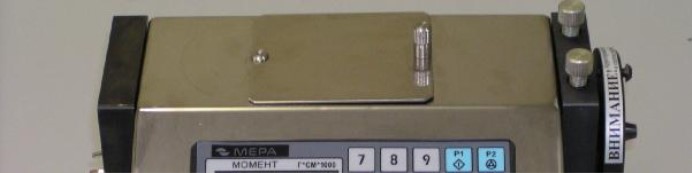

Рисунок 1 – Фотография общего вида

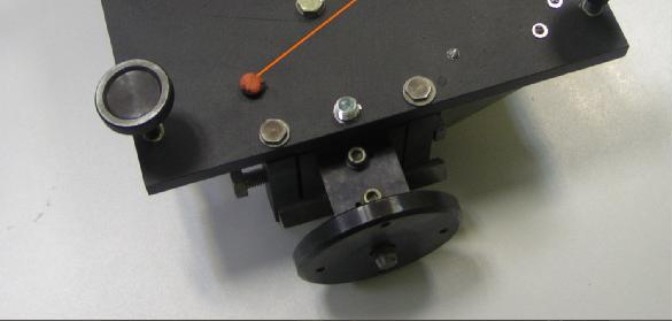

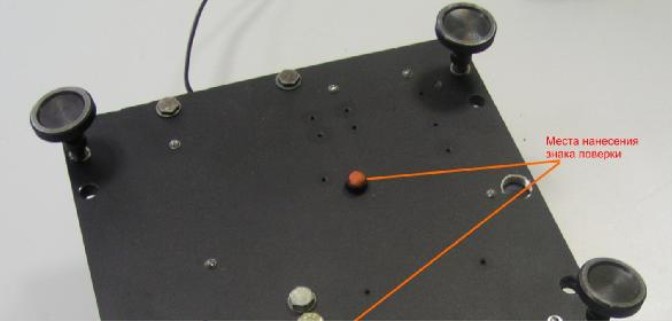

Рисунок 2 Фотография мест нанесения знака поверки
Лист 3
Всего листов 5
Метрологические и технические характеристики
0,025/
0,1
5
25
125
500
2500
5000
50000
20
20
20
20
50
100
150
360х
300х200
360х
300х200
360х
300х200
360х
300х200
700х
400х300
800х
500х400
1000х
600х400
Основные метрологические и технические характеристики приборов для измере-
ния статического момента лопаток газотурбинного двигателя «МЕРА-ИСМ» приведены в
таблице 1.
Таблица 1.
Наименование
МЕРА-ИСМ, модификации
техническихха-
рак
т
еристик
0,0020,010,050,21420
0,005/
0,02
0,125/
0,5
0,5/2
2,5/10
10/40
50/200
0,02/
0,05
0,1/
0,5
0,5/
2
2/
5
10/
50
50/
100
200/
500
Наибольшийиз-
меряемый момент
(НИМ
1
/НИМ
2
),
кг·м
Наименьшийиз-
меряемый момент,
г·см
Дискретностьот-
счета (d
1
/d
2
), г·см
Масса, кг, не бо-
лее
Габаритныераз-
меры (длина х ши-
ринахвысота),
мм, не более
от плюс 10 до плюс 35
до 80
от 187 до 253
от 49 до 51
не более 40
Общие технические характеристики приборов для всех модификаций приведены в
таблице 2.
Таблица 2.
Пределы допускаемой при-± 0,02
веденной погрешности, % от
наибольшего предела изме-
рений
Время измерения, сне более 5
не более 10
Время готовности прибора к
работе, мин
Рабочие условия эксплуата-
ции:
-диапазон рабочих темпера-
тур,
°
С
- относительная влажность
воздуха при температуре 25
°
С, %
Параметрыэлектрического
питания:
- от сети переменного тока:
- напряжение, В
- частота, Гц
-потребляемаямощ-
ность, ВА
Средний срок службы, не
менее, лет
не менее 8
Лист 4
Всего листов 5
0,92
Вероятностьбезотказной
работы за 1000 ч
Уровень защиты ПО от не-
преднамеренных и предна-
меренных воздействии в со-
ответствии с МИ 3286-2010
(все ПО является встроен-
ным и метрологически зна-
чимым)
«С»
Идентификационные данные программного обеспечения приведены в таблице 3.
Таблица 3
НаименованиеИдентификационное Номерверсии ЦифровойАлгоритм вы-
программногонаименование про- (идентификаци-идентифика-числения
обеспеченияграммногообеспе- онныйномер) тор про- цифрового
чения программногограммногоидентифика-
обеспеченияобеспеченияторапро-
(контрольнаяграммного
сумма испол- обеспечения
няемого кода)
ПО «МЕРА-МЕРА-ИСМ1.00--
ИСМ»
Знак утверждения типа
Знак утверждения типа наносится графическим способом на табличку, закреплен-
ную на корпусе прибора и типографским способом на титульный лист руководства по
эксплуатации.
Комплектность средства измерений
1. Прибор для измерения статического момента лопаток газотурбинного двига-
теля «МЕРА-ИСМ»- 1 шт.
2. Тарировочная проставка- 1 шт.
3. Технологическая платформа- 1 шт.
4. Адаптер сетевого питания- 1 шт.
5. Кабель связи с компьютером- 1 шт.
6. Кабель заземления- 1 шт.
7. Руководство по эксплуатации (РЭ)- 1 экз.
8. Компакт диск с программным обеспечением *- 1 шт.
9. Методика поверки- 1 экз.
10.Упаковка -1 шт.
*Примечание: Компакт диск с программным обеспечением «Автоматизированное
рабочее место (АРМ) комплектовщика лопаток газотурбинного двигателя (ГТД)»,
не являющимся метрологически значимым и предназначенным для раскладки ло-
паток на диске ГТД, поставляется по дополнительному заказу.
Лист 5
Всего листов 5
Поверка осуществляется по документу «Приборы для измерения статического момента
лопаток газотурбинного двигателя «МЕРА-ИСМ». Методика поверки», утвержденной
ГЦИ ФГУП «ВНИИМС».
Основное поверочное оборудование:
- гири класса точности F
2
по ГОСТ 7328-2001.
Сведения о методиках (методах) измерений
«Приборы для измерения статического момента лопаток газотурбинного двигателя
«МЕРА-ИСМ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к «Прибо-
рам для измерения статического момента лопаток газотурбинного двигателя «МЕ-
РА-ИСМ»
1. ОСТ 1.41127-79 «Лопатки роторов ГТД. Статические моменты. Методы измере-
ний».
2. Технические условия ТУ 4343-006-49290937-2010.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Приборы для измерения статического момента лопаток газотурбинного двигателя
«МЕРА-ИСМ» могут применяться при:
- осуществлении производственного контроля за соблюдением установленных зако-
нодательством Российской Федерации требований промышленной безопасности к экс-
плуатации опасного производственного объекта;
- выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Фе-
дерации обязательным требованиям.
Изготовитель
ООО «Мера-ТСП» 111250, Россия, г. Москва, ул. Красноказарменная, д. 17Г, стр. 3
Тел./факс (495) 362-77-32, 362-73-08, 362-70-42
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул. Озерная, д. 46, Тел.: (495) 437
5577, факс: (495) 437 5666, E-mail:
, www. vniims.ru
Аттестат аккредитации № 30004-13
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н. Крутиков
м.п.
«_____» _____________ 2011 г.
