Системы непрерывного контроля газовых выбросов SP04039, ГРСИ 46405-11
Номер госреестра:
46405-11
Наименование СИ:
Системы непрерывного контроля газовых выбросов
Обозначение типа:
SP04039
Производитель:
Фирма "Signal Group Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № _42167_
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
СистемынепрерывногоконтролягазовыхвыбросовмоделиSP04039
Назначение средства измерений
Системы непрерывного контроля газовых выбросов модели SP04039 предназначены
для измерения объемной доли загрязняющих веществ (оксид углерода (CO), диоксид углеро-
да (СО
2
), диоксид серы (SO
2
), сумма оксидов азота (NOx), общее содержание углеводородов
(ΣCH)), объемной доли кислорода (О
2
), абсолютного давления, разности давлений и темпе-
ратуры отходящих газов.
Описание средства измерений
Системы непрерывного контроля газовых выбросов модели SP04039 (далее - системы)
представляют собой комплекс приборов и оборудования, устанавливаемых в контрольно-
измерительном пункте и на технологических дымовых трубах.
Измерение объемной доли загрязняющих веществ (оксид углерода (CO), диоксид уг-
лерода (СО
2
), сумма оксидов азота (NOx), диоксид серы (SO
2
), общее содержание углеводо-
родов (ΣCH)) и объемной доли кислорода О
2
осуществляется с помощью модуля анализа
EMIRAK 3. Анализаторы, входящие в состав модуля анализа EMIRAK 3, определяются при
заказе системы. В состав модуля входят анализаторы:
- пламенно-ионизационный анализатор (измерение общего содержания углеводородов
(ΣCH));
- хемилюминесцентный анализатор RA0446 (измерение объемной доли суммы окси-
дов азота (NOх));
- оптический анализатор RM1821 (измерение объемной доли оксида углерода (СО),
диоксида углерода (СО
2
) и диоксида серы (SО
2
));
- парамагнитный анализатор AG0010 (измерение объемной доли кислорода (O
2
)).
В состав систем входят следующие основные устройства:
- модуль CEMS, состоящий из: системы пробоотбора, модуля анализа EMIRAK 3 и
блока управления системой производства фирмы “Signal Group Ltd ”, Великобритания;
- подогреваемая линия отбора пробы производства фирмы “Technical Heaters Inc.”,
США;
- зонд-пробоотборник серии М&C SP2000 производства фирмы “М&C TechGroup”,
Германия;
- модуль измерения параметров газового потока в газоходе, состоящий из трубки на-
порной осредняющей Torbаr 512 производства фирмы “TORBAR FLOWMETERS Ltd”, Ве-
ликобритания, и преобразователя многопараметрического IMV-30, изготавливаемого фир-
мой “Foxboro”, США;
- система сбора и обработки информации DAHS.
Зонд-пробоотборник монтируется к порту для отбора проб, встроенному в дымовую
трубу. Пробоотборник включает в себя пневматическую систему обратной продувки, кото-
рая периодически осуществляет обратную продувку пористого керамического фильтрующе-
го элемента для удаления захваченных мелкодисперсных твердых частиц.
Модуль анализа EMIRAK 3 устанавливается в отдельном кондиционируемом поме-
щении. Система сбора и обработки информации DAHS устанавливается в операторной и со-
стоит из стандартного ПК, модема и принтера. Информация об объемной доли определяемых
компонентов передается с модуля анализа EMIRAK 3 на систему сбора и обработки инфор-
мации посредством локальной сети Ethernet.
Лист № 2
всего листов 7
Анализируемая среда из дымовой трубы через зонд-пробоотборник серии М&C
SP2000, оснащенный фильтром с системой обратной продувки, через подогреваемую линию
пробоотбора (температура анализируемого газа внутри подогреваемой линии поддерживает-
ся равной 180 ºС) и подается в модуль анализа.
Результаты измерений объемной доли определяемых компонентов отображаются на
жидкокристаллическом дисплее, установленном в стенке шкафа, в котором расположен мо-
дуль анализа EMIRAK 3.
Система сбора и обработки информации DAHS позволяет в непрерывном режиме ре-
гистрировать, обрабатывать и сохранять измерительную информацию, поступающую от мо-
дуля анализа EMIRAK 3. Эта информация поступает в персональный компьютер (ПК) и пре-
образуется в табличную или графическую форму и становится доступной пользователю че-
рез интерфейс программы EmiViev.
Программное обеспечение. Программа EmiViev разработана фирмой – изготовите-
лем специально для решения задач измерения объемной доли оксида углерода (CO), диокси-
да углерода (СО
2
), диоксида серы (SO
2
), суммы оксидов азота (NOx), общего содержание уг-
леводородов (ΣCH) и кислорода (О
2
). Версия программы выводится на экран по запросу
пользователя через меню программы.
Основные возможности системы сбора и обработки информации DAHS:
1) отображение на дисплее ПК измеренных значений объемной доли O
2
, CO, CO
2
,
SO
2
, суммы оксидов азота (NOx), общего содержания углеводородов (ΣCH);
2) отображение в графической форме результатов измерений;
3) хранение и архивирование измерительной информации. Идентификационные дан-
ные программного обеспечения указаны в таблице 1.
Таблица 1
Наиме-
нование
про-
граммно-
го обес-
печения
Идентифика-
ционное на-
именование
программного
обеспечения
Номер
версии
про-
граммно-
го обес-
печения
Цифровой идентификатор
программного обеспечения
(контрольная сумма исполняемого кода)
EmiViev
Emicon.exe
3.5.60
020A2AF28F47C83E1B36039C0E8B3664
Алго-
ритм вы-
числения
про-
граммно-
го обес-
печения
MD5
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «С» по МИ 3286-2010.
Лист № 3
всего листов 7

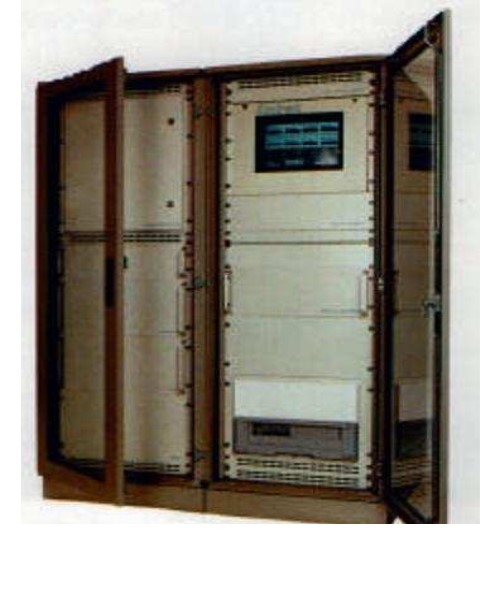

Рисунок 1 – Внешний вид модуля анализа EMIRAK 3
Метрологические и технические характеристики
1)Диапазоны измерений и пределы допускаемой погрешности для газоаналитиче-
ских измерительных каналов системы приведены в таблице 2.
Таблица 2
ОпределяемыйДиапазон измерений
компонент объемной доли
Пределы допускаемой погрешности, %
приведенной относительной
± 10 (в диапазоне±10 (в диапазоне
от 0 до 20 млн
-1
) св. 20 до 100 млн
-1
)
от 0 до 100 млн
-1
Оксид углерода (CO)
от 0 до 1000 млн
-1
± 10 (в диапазоне± 10 (в диапазоне
от 0 до 20 млн
-1
) св.20 до 1000 млн
-1
)
(CO )
Диоксид углерода
от 0 до 20 %
2
Сумма оксидов азота
от 0 до 50 млн
-1
(NOх) от 0 до 200 млн
-1
± 5 (в диапазоне± 5 (в диапазоне
от 0 до 5 %) св. 5 до 20 %)
± 15-
± 15 (в диапазоне± 15 (в диапазоне
от 0 до 50 млн
-1
) св. 50 до 200 млн
-1
)
Диоксид серы (SO
2
)от 0 до 50 млн
-1
± 15-
± 20 (в диапазоне± 20 (в диапазоне
от 0 до 10 млн
-1
) св. 10 до 100 млн
-1
)
Общее содержаниеот 0 до 100 млн
-1
углеводородов
(ΣCH)*от 0 до 500 млн
-1
± 20 (в диапазоне± 20 (в диапазоне
от 0 до 10 млн
-1
) св. 10 до 500 млн
-1
)
Кислород (O
2
)от 0 до 25 %
± 5 (в диапазоне от± 5 (в диапазоне
0 до 5 %) св. 5 до 25 %)
Примечание – * в пересчете на метан CH
4
.
2)Диапазоны измерений и пределы допускаемой погрешности для измерительных
каналов параметров газового потока приведены в таблице 3.
Лист № 4
всего листов 7
Таблица 3
Разность давления
±
(0,05….0,5) % (прив.)
Температура
±
0,28 ºС (абс.)
Определяемый параметр
Абсолютное давление
Пределы допускаемой погрешности
±
(0,05….0,5) % (прив.)
Диапазон измерений
От 0 до 10 МПа
От минус 210 до
плюс 210 кПа
От минус 40 до
плюс 649 ºС
3)Пределы допускаемой вариации показаний системы по газоаналитическим изме-
рительным каналам, в долях от пределов допускаемой погрешности0,2
4)Пределы допускаемого времени установления показаний системы Т
0,9Д
по газо-
аналитическим измерительным каналам (без учета транспортного запаздывания) указаны в
таблице 4.
Таблица 4
Определяемый компонент
Оксид углерода (CO)
Диоксид углерода (CO
2
)
Сумма оксидов азота (NOх)
Диоксид серы (SO
2
)
Общее содержание углеводородов (ΣCH)
Кислород (O
2
)
Предел допускаемого времени установления
показаний T
0,9д
, с
15
15
20
20
4
20
5)Время прогрева системы, ч, не более3
6)Время непрерывной работы системы без корректировки показаний, суток, не бо-
лее7
7) Габаритные размеры и trial элементов системы приведены в таблице 5.
Таблица 5
105
Наименование элемента системы
Габаритные размеры, мм, не более
высоташиринадлина
800 2100 1200
340 345 360
Масса, кг, не
более
250
7,0
Модуль анализа EMIRAK 3
Зонд-пробоотборник М&C
SP2000
Модуль измерения расхода газо-
вого потока в газоходе:
- трубка напорная осредняющая
Torbar 512;
- преобразователь многопарамет-
рический IMV-30
3003007214
20311464
4,4
8)Параметры электрического питания элементов системы указаны в таблице 6.
Таблица 6
9000
+
10
220
−
15
1
+
10
220
−
15
1500
Напряжение питания, В,
при частоте (50
±
1) Гц
Потребляемая электрическая
мощность, В|А, не более
Наименование элемента
системы
Модуль анализа EMIRAK 3
+
15
400
−
20
Модуль измерения расхода га-
зового потока в газоходе
Зонд-пробоотборник М&C
SP2000
+
10
220
−
15
400
+
15
400
−
20
71 В А на метр длины
Напряжение питания, В,
при частоте (50
±
1) Гц
Лист № 5
всего листов 7
Потребляемая электрическая
мощность, В|А, не более
Наименование элемента
системы
Система сбора и обработки
информации DAHS
Подогревамая линия отбора
пробы
9)Средний срок службы системы, лет10
Условия эксплуатации системы
1) Диапазон температуры окружающей среды,
o
C
- модуль анализа EMIRAK 3
- модуль измерения расхода газового потока в газоходе
- зонд-пробоотборник М&C SP2000
- система сбора и обработки информации DAHS
от плюс 18 до плюс 24
от минус 20 до плюс 50
от минус 40 до плюс 50
от плюс 10 до плюс 35
2) Относительная влажность среды, %
- модуль анализа EMIRAK 3
- модуль измерения расхода газового потока в газоходе
- зонд-пробоотборник М&C SP2000
- система сбора и обработки информации DAHS
до 90
до 100
до 100
до 75
Параметры анализируемой среды на входе в зонд-пробоотборник
- диапазон температуры анализируемой среды, ºC
- относительная влажность анализируемой среды, %
- расход анализируемой среды, дм
3
/мин
от плюс 15 до плюс 200
до 100
5 ± 1
Знак утверждения типа
Знак утверждения типа наносится на:
- титульный лист Руководства по эксплуатации типографским методом;
- методом штемпелевания на табличку на корпусе модуля анализа EMIRAK 3.
Комплектность средства измерений
Комплект поставки системы приведен в таблице 7.
Модуль анализа EMIRAK 3
1 шт.
Баллоны с ГСО-ПГС
До 9 шт.
1 шт.
1 шт.
Таблица 7
Наименование
Кол-во
Примечание
Устанавливаемые в модуль
анализаторыопределяются
при заказе системы
В зависимости от установ-
ленных анализаторов
1 шт.
1 шт.
Модуль измерения параметров газового по-
тока в газоходе
Зонд-пробоотборник М&C SP2000
Подогреваемая линия доставки образцов
Система сбора и обработки информации
DAHS
Руководство по эксплуатации
Методика поверки МП-242-1079-2010
1 экз.
1 экз.
Лист № 6
всего листов 7
Поверка
осуществляется по документу МП-242-1079-2010 «Системы непрерывного контроля газовых
выбросов модели SP04039. Методика поверки», разработанному и утвержденному ГЦИ СИ
ФГУП «ВНИИМ им. Д.И. Менделеева» "15" октября 2010 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлени-
ем;
- ГСО-ПГС состава: оксид углерода – азот (номера по реестру ГСО-ПГС №№ 4259-88,
3802-87, 3806-87, 3808-87, 3810-87), оксид азота – азот (номера по реестру ГСО-ПГС
№№ 8375-2003, 8736-2006, 8737-2006), диоксид азота – азот (номера по реестру ГСО-ПГС
№№ 8371-2003, 8740-2006, 8741-2006), диоксид серы – азот (номер по реестру ГСО-ПГС
№ 9138-2008), кислород – азот (номер по реестру ГСО-ПГС № 3726-87), диоксид углерода –
азот (номера по реестру ГСО-ПГС №№ 3769-87, 3777-87), метан – воздух (номер по реестру
ГСО-ПГС № 9071-2008), пропан – воздух (номер по реестру ГСО-ПГС № 9218-2008) по
ТУ 6-16-2956-92 (с изм. № 6) в баллонах под давлением.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Системы непрерывного контроля газо-
вых выбросов модели SP04039. Руководство по эксплуатации», 2010 г.
Нормативные документы, устанавливающие требования к системам непрерывного
контроля газовых выбросов модели SP04039
1ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие тех-
нические условия.
2ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических про-
цессов. Общие технические условия.
3ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транс-
портных выбросов. Общие технические условия.
4ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измере-
ний содержания компонентов в газовых средах.
5Документация фирмы-изготовителя "Signal Group Ltd.".
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при осуществлении деятельности в области охраны окружающей среды
Изготовитель
фирма "Signal Group Ltd.", Великобритания
12 Doman Road Camberley, Surrey GU15 3DF, Великобритания,
phone: +44 (0) 1367 242660, fax: +44 (0) 1367 242700.
Заявитель
фирма «Russian Certification Services, Inc.», США
4015 Old Settlement Qt., Missouri City, TX 77459, USA. 4015,
phone:+1 (281) 948-4040, e-mail: neil.m@rcsint.com
.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83667-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Котельниково | Обозначение отсутствует | Публичное акционерное общество "Федеральная сетевая компания Единой энергетической системы" (ПАО "ФСК ЕЭС"), г. Москва | 4 года | Перейти |
| 13449-97 | Системы измерительно-управляющие | RS-3 | Фирма "Fisher-Rosemount", Нидерланды, США | 1 год | Перейти |
| 61685-15 | Системы мобильные координатно-измерительные | METRONOR | Фирма "Metronor AS", Норвегия | 1 год | Перейти |
| 76248-19 | Программно-аппаратные шифровальные (криптографические) средства | Модули безопасности для информационно-учетных систем государственного контроля (версия 1.0) исп. 2 | АО "Концерн "Автоматика", г.Москва | 4 года | Перейти |
| 60157-15 | Системы мобильного сканирования | Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ | Фирма "RIEGL Laser Measurement Systems GmbH", Австрия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
