Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная П1-12/3, ГРСИ 46380-11
Номер госреестра:
46380-11
Наименование СИ:
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная
Обозначение типа:
П1-12/3
Производитель:
ФГУП "НПП "Циклон-Тест", г.Фрязино
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.03.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № _42144_
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установкадлявоспроизведениянапряженностиэлектрическогополя
промышленной частоты поверочная П1-12/3
Назначение средства измерений
Установкадлявоспроизведениянапряженностиэлектрическогополя
промышленной частоты поверочная П1-12/3 (далее – установка) предназначена для
воспроизведения напряженности переменного электрического поля промышленной частоты
50 Гц при поверке и калибровке рабочих СИ.
Описание средства измерений
Принцип действия установки основан на создании электрического поля высокой
однородности в пространстве между параллельными пластинами плоского конденсатора
(КП). На расположенные соосно пластины КП подается высокое напряжение промышленной
частоты. Вектор напряженности воспроизводимого электрического поля параллелен оси КП.
Установка состоит из КП и блока преобразователя высокого напряжения УПУ-22.
Также установка комплектуется компаратором электрического поля КЭП-50.
Полеобразующим элементом установки является КП, состоящий из двух
плоскопараллельных круглых металлических пластин, жестко скрепленных между собой
диэлектрическими стержнями. Для исключения влияния на поле установки внешних
электрических полей с внешней стороны пластин конденсатора расположены заземленные
экранирующие пластины. Между пластинами КП расположен фиксатор первичных
преобразователей поверяемых средств измерений.
Подаваемое от блока УПУ-22 на пластины КП высоковольтное напряжение
измеряют встроенным киловольтметром блока. Значение напряженности электрического
поля, воспроизводимого установкой, определяют по измеренному значению напряжения и
известному расстоянию между пластинами КП.

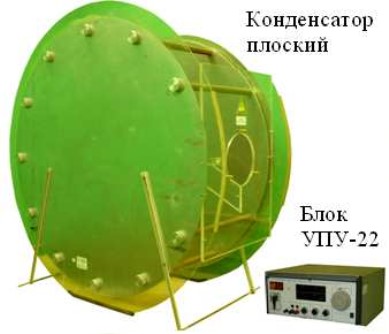

Общий вид средства измерений.
Конденсаторплоский.Передняя
панель. Вид спереди.- место для
нанесения оттиска клейма
лист № 2
всего листов 4
Левая боковая панель блока УПУ-22. Вид
сбоку слева.- места пломбировки от
несанкционированного доступа
Задняя панель блока УПУ-22. Вид
сзади.- места пломбировки от
несанкционированного доступа
Конденсатор плоский. Передняя
панель. Вид спереди.- место
пломбировки от несанкционированного
доступа
Конденсатор плоский. Вид сбоку слева.
- место пломбировки от
несанкционированного доступа
Конденсатор плоский. Вид сбоку справа.
- место пломбировки от
несанкционированного доступа
лист № 3
всего листов 4
Метрологические и технические характеристики
0,2 - 10
50
±
0,5
±
5
8
10 - 35
80
84 – 106,7
220
±
4,4
500
5
5000
Диапазон воспроизводимых значений напряжённости электрического
поля, кВ/м
Частота питающей сети, Гц
Пределы допускаемой относительной погрешности воспроизведения
напряженности электрического поля, %
Время непрерывной работы, ч
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность окружающего воздуха при 25
°
С, %, не более
- атмосферное давление, кПа
Напряжение питающей сети, В
Потребляемая мощность, ВIА, не более
Срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
Габаритные размеры пластин конденсатора плоского, мм, не более
- диаметр
- ширина
Габаритные размеры конденсатора плоского, мм, не более
Габаритные размеры блока УПУ-22, мм, не более
Масса установки, кг, не более
1000
500
600×1400×140
460×220×480
80
Комплектность средства измерений
ОбозначениеКол.
№Наименование
п.п.
1Конденсатор плоский
2Преобразователь высокого напряжения УПУ-22
3Компаратор электрического поля КЭП-50
4Фиксатор
5Паспорт
6Методика поверки
ПАЭМ.673420.0011
ТУ BY 100039847.068-20061
ПАЭМ.411153.0031
ПАЭМ.301318.0031
ПАЭМ.441466.002 ПС1
ПАЭМ.441466.002 МП1
Знак утверждения типа
Знак утверждения типа средства измерений наносится на основание конденсатора
плоского методом тампопечати и на титульный лист паспорта ПАЭМ.441466.002 ПС (способ
нанесения - офсетный).
Поверка осуществляется по методике поверки «Установка для воспроизведения
напряженности электрического поля промышленной частоты поверочная П1-12/3. Методика
поверки» ПАЭМ.441466.002 МП.
Средства поверки: Рабочий эталон единицы напряженности электрического поля
РЭНЭП-50 (погрешность
±
3 %, диапазон воспроизведения напряженности электрического
поля 0,01 – 100 кВ/м).
Сведения о методиках (методах) измерений

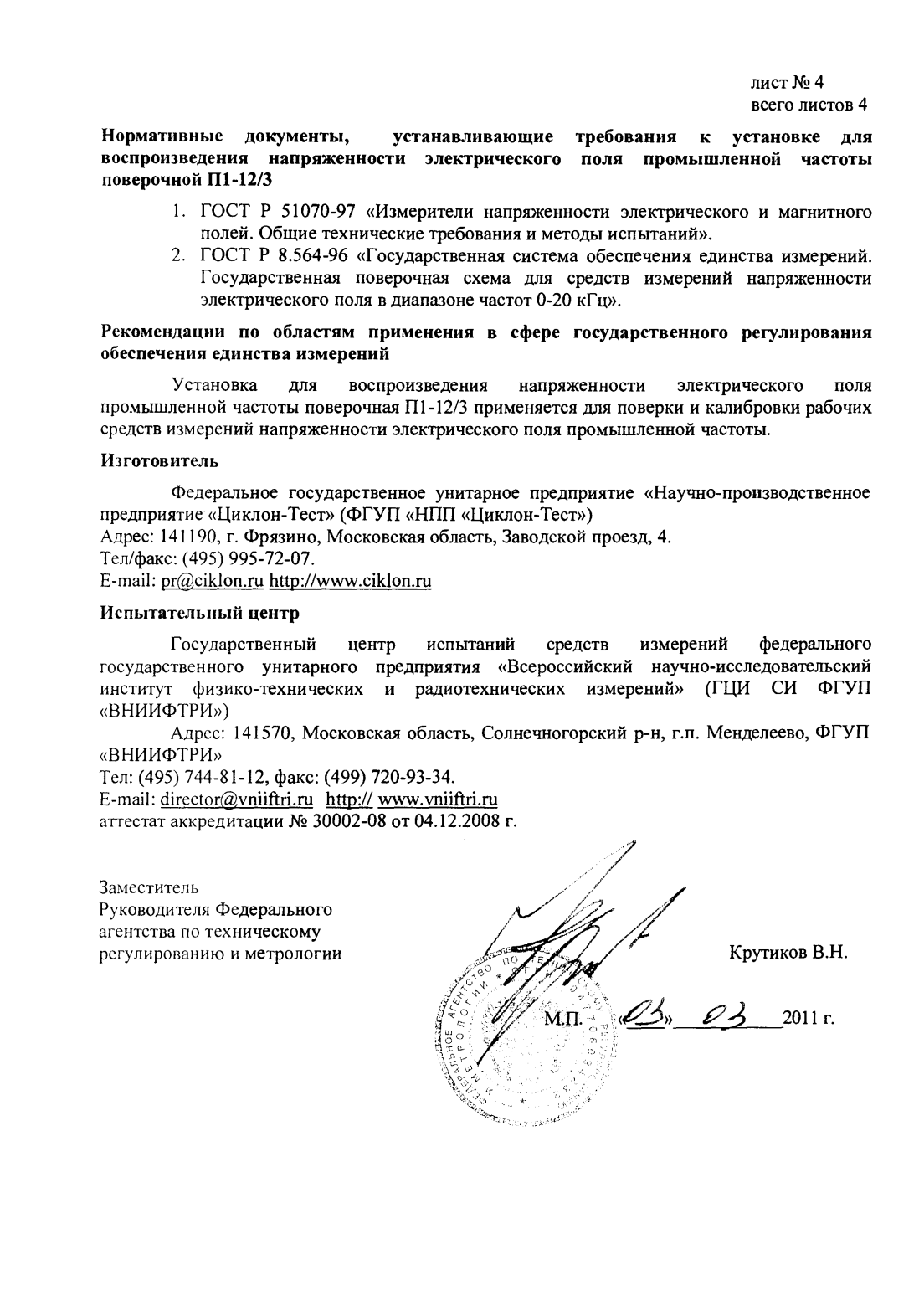

Методы измерений приведены в паспорте ПАЭМ.441466.002 ПС.
