ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

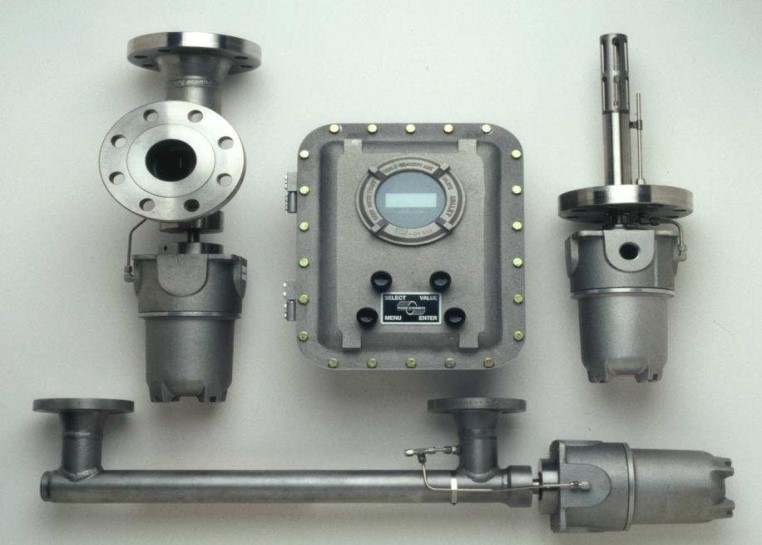

Влагомеры поточные моделей L и F
Назначение средства измерений
Влагомеры поточные моделей L и F, предназначены для измерения влагосодержания в
нефти, нефтепродуктах, газовом конденсате, углеводородных жидкостях и других жидкостях
органического происхождения при транспортировке по технологическим трубопроводам.
Описание средства измерений
Принцип действия влагомеров моделей L и F основан на измерении частоты от микро-
волнового генератора при изменении влагосодержания в жидкости.
Жидкость, протекающая через блок измерения, влияет на частоту колебаний работы
микроволнового генератора, изменение частоты зависит от влагосодержания в жидкости. Тер-
мопреобразователь сопротивления платиновый (RTD), установленный в блоке измерения вла-
гомера, определяет температуру жидкости. Электронный блок измеряет отраженную мощность
микроволнового генератора, данные используются для определения состояния фазы эмульсии,
данные частоты, температуры, а также установленные на заводе-изготовителе коэффициенты
преобразования используются микропроцессором для вычисления обводненности.
Электронный блок также обеспечивает отображение результатов измерений на дис-
плее, температурную компенсацию, реализацию функций автоматических коррекций по плот-
ности и по солесодержанию, диагностику состояния влагомера, формирование сигнала о пре-
вышении предельного значения обводненности. Выходной сигнал влагосодержания в жидкости
также формируется в цифровом и аналоговом виде для передачи на требуемые расстояния в из-
мерительно-вычислительные комплексы.
лист № 2
всего листов 4
Программное обеспечение является встроенным. Операционная система проводит ряд
самодиагностических проверок после включения питания, а также осуществляет циклическую
проверку целостности (CRC) конфигурационных данных во время работы влагомера.
Идентификационные данные и уровень защиты ПО влагомеров приведены в таблице:
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии (иден-
тификационный но-
мер)программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
суммаиспол-
няемого кода)
Phase Dynamics
FW
-
-
Уровеньза-
щиты про-
граммного
обеспечения
отнепредна-
меренных и
преднамерен-
ных измене-
ний
А
Программное обеспечение влагомеров поточных моделей L и F содержит в себе калиб-
ровочный файл с данными заводской калибровки. Данный калибровочный файл не может быть
модифицирован или загружен через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства из-
мерений.
0 - 4; 0-10; 0-20;
0 - 100;
± 0,05;
± 0,10;
± 0,15;
± 0,20;
± 0,15;
± 0,20;
± 1,00;
± 1,50;
не регламентирован;
0,5 - 15,0;
от 0,7 до 4,6
Метрологические и технические характеристики
Диапазон измерений влагомеров модели L
объемной доли воды, %
Диапазон измерений влагомеров модели F
объемной доли воды, %
Пределы допускаемой абсолютной погрешности
влагомеров модели L, %, не более:
- при измерениях объемной доли воды 0-2 %
- при измерениях объемной доли воды 2-4 %
- при измерениях объемной доли воды 0 – 10 %
- при измерениях объемной доли воды 10 – 20 %
Пределы допускаемой абсолютной погрешности
влагомеров модели F, %, не более:
- при измерениях объемной доли воды 0 – 10 %
- при измерениях объемной доли воды 10 – 20 %
- при измерениях объемной доли воды 20 – 70 %
- при измерениях объемной доли воды 70 – 100 %
Диапазон содержания массовой доли солей
в жидкости, %
- для влагомеров моделей L
- для влагомера модели F в водной фазе
Скорость потока, м/с
Диапазон рабочих температур анализируемой
жидкости
*
, °С
Максимальное рабочее давление, МПа
Диапазон плотности анализируемой жидкости, кг/м
3
Вид исполнения
Потребляемая мощность, не более, Вт
от минус 10 до плюс 70;
10;
500 - 1050;
фланцевый, погружной;
60;
лист № 3
всего листов 4
Напряжение питающей сети, В
+
10%
220
−
15%
;
50 ± 1;
Частота, Гц
Габаритные размеры, мм:
Электронный блок
**
251х355х442;
Первичный преобразователь:
- длина измерительной трубкиот 450 до 1110;
- диаметр измерительной трубкиот 25,4 до 101,6;
Масса, кг, не более
- электронный блок
***
от 7 до 27;
- первичный преобразователь
***
от 11 до 91;
Условия эксплуатации:
Диапазон температуры окружающей среды, °С
- электронный блокот 0 до плюс 50;
от минус 40 до плюс 55
****
;
- первичный преобразовательот минус 23 до плюс 55;
от минус 40 до плюс 55
****
;
Диапазон аналогового выходного сигнала, мА4 - 20;
Наработка на отказ, не менее часов30 000;
Срок службы, летне менее 10.
Маркировка взрывозащиты
электронного блока и блока измерения1ExdIIBT5;
* - при условии однофазности потока;
** - габаритные размеры электронного блока могут меняться в зависимости от испол-
нения (Указаны габаритные размеры взрывозащищенного исполнения);
*** - масса прибора может меняться в зависимости от исполнения;
**** - специальное исполнение.
Знак утверждения типа
наносится на табличку электронного блока влагомера методом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
- Влагомер поточный модели L или F – 1 шт.;
- Руководство по эксплуатации – 1 экз.;
- Методика поверки – 1 экз.
Поверка

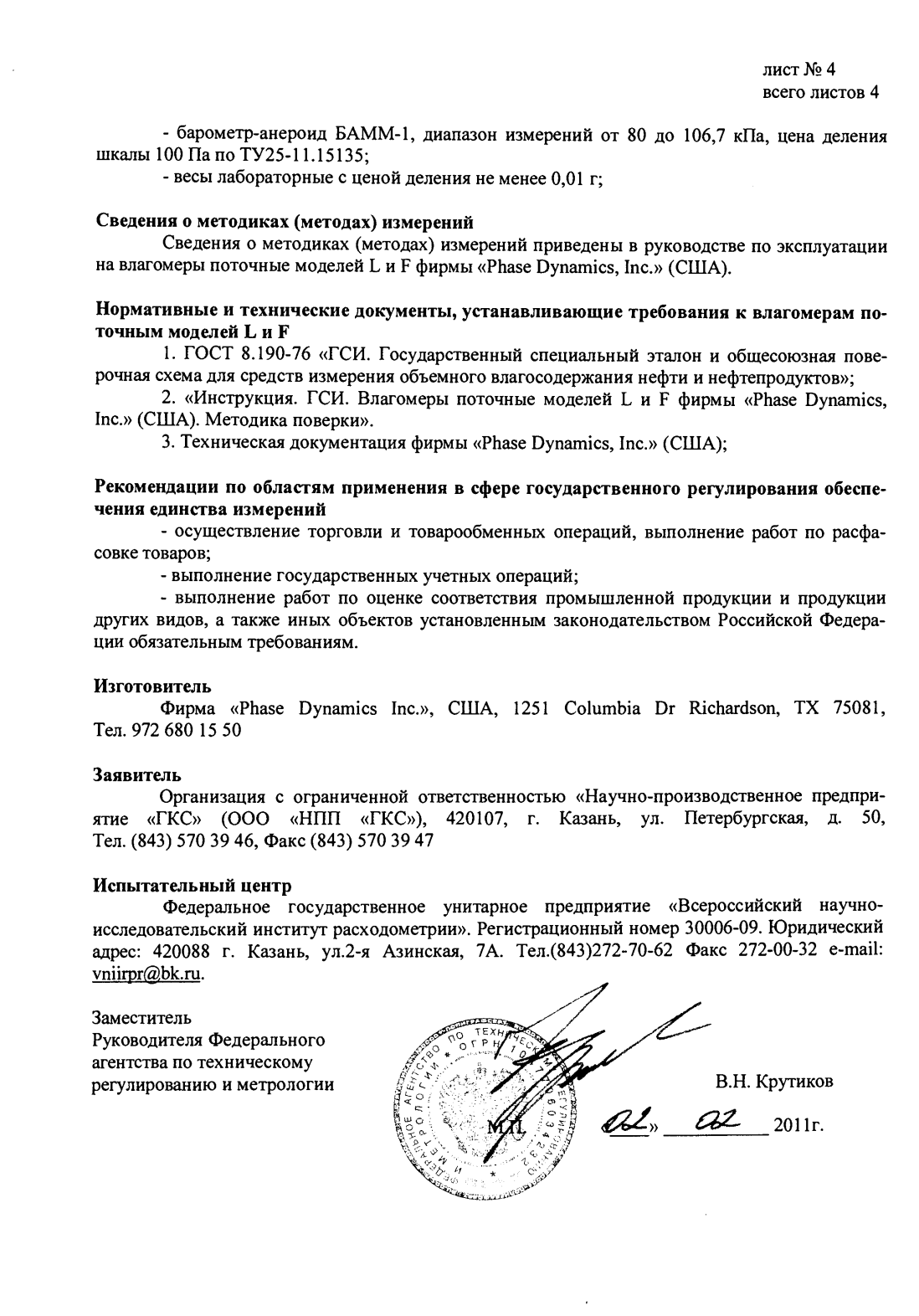

осуществляется по документу «Инструкция. ГСИ. Влагомеры поточные моделей L и F фирмы
«Phase Dynamics, Inc.» (США). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР»
25.11.2010 г.
Средства поверки:
- установка для поверки влагомеров, обеспечивающая монтаж влагомеров, циркуляцию
и расход поверочной жидкости через влагомер в диапазоне от 0,5 до 6,5 м
3
/ч, включающая
в себя диспергирующее устройство, обеспечивающее создание стабильных эмульсий и обору-
дованная термостатом, обеспечивающим поддержание температуры поверочной жидкости рав-
ной 20
о
С, со стабильностью ± 0,1 ºС;
- средство измерения начального влагосодержания нефти с абсолютной погрешностью
не более 0,02 %, объемной доли воды;
- термометры ртутные стеклянные типа ТЛ-4 по ТУ 25-2021.003 с ценой деления 0,1
о
С
и пределами допускаемой абсолютной погрешности: ± 0,2
о
С;
