Весы автомобильные электронные портативные ВА-П, ГРСИ 46357-11
Номер госреестра:
46357-11
Наименование СИ:
Весы автомобильные электронные портативные
Обозначение типа:
ВА-П
Производитель:
ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1921
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные электронные портативные ВА-П
Назначение средства измерений
Весы автомобильные электронные портативные ВА-П (далее – весы), предназначены для
определения массы автотранспортных средств (далее – АТС) и их осевой нагрузки на дорожное
полотно.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в
электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с
датчиков суммируются и поступают в ПАС-Р, где суммарный сигнал преобразуется в цифровой
код. Информация о результатах измерений по стандартной сертифицированной беспроводной
линии связи «Bluetooth» передается на ПК/КПК.
Конструктивно весы состоят из грузоприемного устройства (далее – ГУ) и внешних
устройств отображения данных и управления весами — персонального компьютера (далее — ПК)
или карманного персонального компьютера (далее — КПК).
ГУ состоит из двух или более грузоприемных платформ (далее – ГП). ГП имеет жесткую
конструкцию и опирается на весоизмерительные тензорезисторные датчики (далее – датчики)
серии М22 производства АО «Весоизмерительная компания «Тензо-М». В каждую ГП
вмонтирован весоизмерительный преобразователь ПАС-Р (далее – ПАС-Р). Каждая ГП имеет в
своем составе аккумулятор. Для удобства заезда ТС весы комплектуются въездными пандусами.
При измерении полной массы ТС необходимо, чтобы число ГП равнялось удвоенному числу осей
взвешиваемого ТС. Управление весами осуществляется с клавиатуры и экрана ПК/КПК.

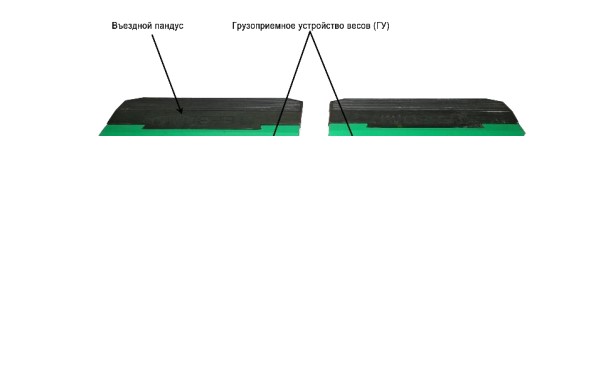

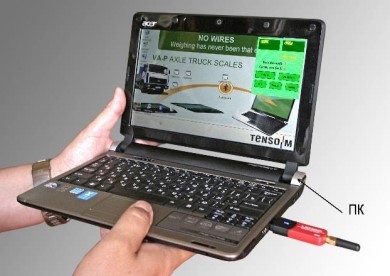

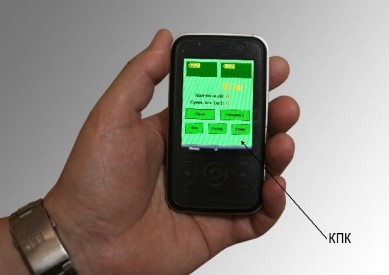

Внешний вид весов показан на рис. 1.
2
или
Рис. 1. Внешний вид весов модификации ВА-20П.
Весы выполняют следующие сервисные функции:
сигнализация о превышении нагрузки равной Мах+9е;
полуавтоматическая установка нуля;
компенсация массы тары;
индикация уровня заряда батарей;
индикация состояния беспроводной линии связи «Bluetooth»;
сохранение результатов измерений в памяти ПК/КПК;
передача сохраненных в ПК/КПК результатов измерений по беспроводной линии
связи стандарта IEEE 802.11 – «Wireless-Fideilty» (Wi-Fi).
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным и реализовано в ПАС-Р,
который, в свою очередь, встроен в корпус весов, что соответствует требованиям п. 5.5
ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с
программным управлением» в части устройств со встроенным ПО. Внутри корпуса весов ПАС-Р
опломбирован заводской голографической наклейкой, которая разрушается при попытке его
изъятия. ПО не может быть модифицировано, загружено или прочитано через какой-либо
интерфейс после опломбирования. Номер версии ПО отображается на дисплее внешнего
устройства при включении весов или может быть вызван через меню ПО. Дополнительно для
предотвращения воздействий и защиты законодательно контролируемых параметров служит
административный пароль и электронное клеймо – случайное число, которое автоматически
обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые
параметры. Цифровое значение электронного клейма заносится в паспорт весов и подтверждается
оттискомповерительногоклейма.Конструкциявесовисключаетвозможность
несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
3
Идентификационное наименование ПО
Весы автомобильные портативные
Номер версии (идентификационный номер) ПО
РР
Цифровой идентификатор ПО
2
Алгоритм вычисления цифрового идентификатора ПО
–– *
Примечания.
1. *
Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии
с Р 50.2.077-2014 – «высокий». Влияние программного обеспечения на метрологические
характеристики учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
Класс точности весов по ГОСТ OIML R 76-1-2011..............................................................средний (III)
Минимальные и максимальные нагрузки, дискретности отсчета и поверочные деления, пределы
допускаемой абсолютной погрешности в зависимости от интервалов взвешивания приведены в
таблице 2.
Обозна-
чение
Нагрузка, кг
Действительная
цена деления (d)
и поверочный
интервал (e),
(d=е), кг
Интервалы
взвешивания, т
ВА-20П
10
ВА-40П
400
40000
20
1000
50
Таблица 2
мини- макси-
мальная, мальная,
Min Мах
20020000
от 200 до 5000 вкл.
св. 5000
Пределы
допускаемой
абсолютной
погрешности,
mpe* при
первичной
поверке, кг
±5
±10
ВА-60П
60000
от 400 до 10000 вкл.±10
св. 10000±20
от 1000 до 25000 вкл.±25
св. trial±50
ВА-80П
80000
*Примечание.
Пределы допускаемой абсолютной погрешности в эксплуатации соответствуют удвоенным
значениям.
Таблица 3 – Основные технические характеристики
Наименование характеристики
Максимальная нагрузка для одной ГП, т
Предельная нагрузка (Lim), % от Мах
Предельное значение предварительного задания массы тары, % от Мах
Погрешность устройства установки нуля, е
Реагирование (порог чувствительности), е
Невозврат к нулю, не более, е
Значение
20
125
10
±0,25
1,4
±0,5
4
от -40 до + 50
98
2
от 84 до 107
Значение
Наименование характеристики
Условия эксплуатации ГУ:
- диапазон рабочих температур,
С
- относительная влажность воздуха при 35
С, %
- атмосферное давление, кПа
Время прогрева весов, не более, мин
Длина ГП, мм, не более
Масса ГП, кг, не более
Максимальное количество ГП, ед., не более
5
1000
40
8
Электрическоепитаниеотаккумуляторапостоянноготокас
параметрами:
- напряжение, Вот 10,8 до 13,2
- потребляемая мощность, Вт, не более 1,0
Значение вероятности безотказной работы за 2000 часов 0,91
Средний срок службы, лет 8
Знак утверждения типа
Наносится типографским способом на титульный лист эксплуатационной документации и
термосублимационным способом на маркировочную табличку, расположенную на ГП весов.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Оговаривается при заказе
Количество
№ ппНаименование
1ГП в сборе
2Въездной пандус
3Сменный аккумулятор
4Зарядное устройство
5ПК/КПК
6Паспорт (ПС) весов
7Руководство по эксплуатации (РЭ) весов
8Эксплуатационная документация ПК/КПК
1 компл.
1 экз.
1 экз.
1 компл.
Поверка
осуществляется в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия.
Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика
поверки весов».
Основные средства поверки: гири 4-го разряда согласно Приказа Росстандарта от
29.12.2018 г. № 2818. «Об утверждении Государственной поверочной схемы для средств
измерений массы».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на весоизмерительный прибор, и/или в свидетельство о поверке и
соответствующий раздел паспорта.
5
Сведения о методиках (методах) измерений
приведены
- в разделе 2 «Использование по назначению» документа «Весы автомобильные электронные
портативные ВА-П. Руководство по эксплуатации»;
- «ГСИ. Нагрузки на оси, группы осей и масса автодорожных транспортных средств при поосном
взвешивании в статическом режиме. Методика измерений», зарегистрирована с изменениями № 1
и № 2 в Федеральном информационном фонде обеспечения единства измерений за
№ ФР.1.28.2014.18561.
Нормативныеитехническиедокументы,устанавливающиетребованияквесам
автомобильным электронным портативным ВА-П:
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания»;
2 Приказ Росстандарта от 29.12.2018 г. № 2818 «Об утверждении государственной поверочной
схемы для средств измерения массы»;
3ТУ4274-082-18217119-2008«ВесыавтомобильныеэлектронныепортативныеВА-П.
Технические условия».
Изготовитель
Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»)
ИНН 5027048351
Адрес:Россия,140050,Московская область, г.о. Люберцы,д.п. Красково, ул. Вокзальная, 38
Тел/факс +7 (495) 745-3030
Адрес в Интернет: www.tenso-m.ru
Адрес электронной почты:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77/ 437-56-66.
Адрес в Интернет: www.vniims.ru
Адрес электронной почты: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях
утверждения типа № 30004-13 от 26.07.2013 г.
