Приборы для измерения параметров света фар транспортных средств СКО-СВЕТ-А, ГРСИ 46355-20
Номер госреестра:
46355-20
Наименование СИ:
Приборы для измерения параметров света фар транспортных средств
Обозначение типа:
СКО-СВЕТ-А
Производитель:
Открытое акционерное общество "Рогачевский завод "Диапроектор" (ОАО "Рогачевский завод "Диапроектор"), Республика Беларусь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 5
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2344
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы дляизмеренияпараметров света фар транспортных средств
СКО-СВЕТ-А
Назначение средства измерений
Приборы для измерения параметров света фар транспортных средств СКО-СВЕТ-А
(далее – прибор) предназначены для измерения параметров предъявляемых к транспортным
средствам (далее - ТС) в соответствии с углом наклона светотеневой границы светового пучка
в вертикальной плоскости, силой света всех внешних световых приборов транспортных
средств, частотой следования проблесков указателей поворота, временем от момента
включения указателей поворота до появления первого проблеска, отношением длительности
проблесков к периоду их следования. Прибор может быть использован на диагностических
станциях, автотранспортных предприятиях, автомобильных заводах и в условиях станций
технического обслуживания транспортных средств.
Описание средства измерений
Принцип работы прибора основан на оптическом и оптико-электронном способах
регистрации информации посредством прибора измерительного, представляющего собой
оптическую камеру, состоящую из объектива (линза Френеля) и экрана со встроенным
фотодатчиком.
Световой пучок контролируемой фарой через объектив фокусируется на экран, на
котором нанесена ломаная линия для совмещения со светотеневой границей пучка ближнего
устройства,
света. Экран через реечную передачу соединен с барабаном отсчетного
предназначенного для измерения углов наклона световых пучков.
Сигналотфотодатчика,реагирующийнаамплитудныеи
временные
электронным устройством прибора.
верхней панели рядом с кнопками
характеристики световых пучков, обработанный
Поступает на ЖКИ-дисплей, расположенный на
управления.
Конструктивно прибор состоит из прибора измерительного, стойки, основания,
зеркала, кнопки выносной.
Приборизмерительныйкрепитьсякстойкеприпомощиподвижного
захватывающего механизма, позволяющего установить прибор измерительный по высоте
контролируемого светового устройства ТС.
Стойка закреплена на основании с возможностью вращения вокруг вертикальной
оси с последующей фиксацией педалью.
Подвижное основание на колесах позволяет свободно перемещать прибор от одного
светового устройства ТС к другому.
Вверху стойки находится ориентирующее устройство (зеркало), предназначенное
для выставки оптической оси прибора параллельно продольной плоскости симметрии ТС.
Прибор имеем встроенный лазерный указатель, совмещаемый с оптической осью
прибора, служащий для точного совмещения оптической оси прибора с центром
Место
пломбирования
Лист № 2
Всего листов 5
проверяемой фары.
Выносная кнопка служит для синхронного включения прибора и поворота ТС.
Корпус прибора соответствует степени защиты от проникновения твердых
предметов и воды по ГОСТ 14254-2015 IP20.
Общий вид прибора с обозначением места нанесения знака поверки представлен на
рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Чаши для пломбирования залить мастикой и запломбировать клеймом ОТК.

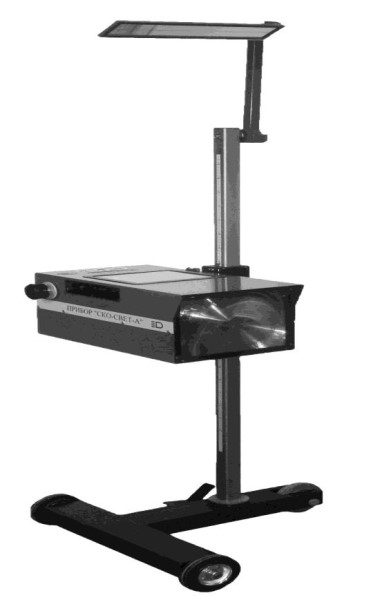

Рисунок 1 – Общий вид прибора для измерения параметров света фар транспортных
средств СКО-СВЕТ-А

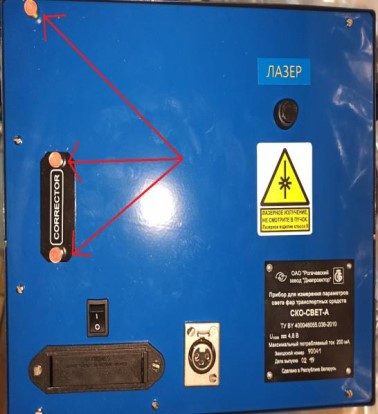

Рисунок 2 – Схема пломбировки от несанкционированного доступа
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон измерений силы света, кд
Значение
от 1 до 100000
Пределы допускаемой относительной погрешности измерений силы
света, %
±15
Диапазон измерений угла наклона светотеневой границы, угл. мин.от 0 до 140
Пределыдопускаемойабсолютнойпогрешностиугланаклона
светотеневой границы, угл. мин.
±5
от 0,5 до 3,0
Диапазон измерений частоты следования проблесков, Гц
Пределы допускаемой относительной погрешности измерения частоты
следования проблесков, %
±7
Диапазонизмерениявремениотмоментавключенияуказателя
поворотов до появления первого проблеска, с
от 0,1 до 10,0
±15
от 25 до 75
Пределы допускаемой относительной погрешности измерения времени
от момента включения указателя поворота до появления первого
проблеска, %
Диапазон измерения отношения длительности проблесков к периоду их
следования, %
Пределы допускаемой относительной погрешности измерения
отношения длительности проблесков к периоду их следования, %
±15
Значение
от 0 до 125000
от 250 до 1250
1,5
2700
1,2
12
160
200
610×600×1900
1550×700×350
30
60
6
Таблица 2 – Основные технические характеристики
Наименование характеристики
Диапазон показаний силы света, кд
Диапазон перемещения прибора измерительного по высоте, мм
Время установления рабочего режима, мин., не более
Электропитание:
4 аккумуляторных батареи типоразмера АА емкостью, мА
номинальным напряжением постоянного тока, В
Продолжительность непрерывной работы прибора с выключенным
лазерным указателем одного комплекта аккумуляторных батарей
емкостью 2700 мА·ч каждая, ч, не менее
Максимальный потребляемый прибором ток, мА, не более:
- с выключенным лазерным указателем
- с включенным лазерным указателем
Габаритные размеры, мм, не более
- прибора
- транспортной тары
Масса кг, не более
- прибора
- прибора в транспортной таре
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающей среды,
0
С
- относительная влажность, %
- атмосферное давление, кПа
от +1 до +40
80
от 84 до 106,7
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на пластину, закрепленную на измерительном приборе методом наклеивания и на
титульный лист руководства по эксплуатации типографическим способом.
Комплектность средства измерений
Обозначение
-----
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Таблица 3 – Комплектность средства измерений
Наименование
Прибор измерительный
Основание
Стойка
Зеркало
Кнопка выносная
Буфер (вспомогательной устройство для
поверки)
Руководство по эксплуатации
Методика поверки
-
-
МРБ МП.2046-2010
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МРБ МП.2046-2010 «Прибор для измерения параметров света
фартранспортныхсредствСКО-СВЕТ-А».Методикаповерки»,утвержденному
РУП «Белорусский государственный институт метрологии» 28 июня 2010 года.
Основные средства поверки:
Рабочий эталон единицы плоского угла по ГПС «Государственная поверочная схема
для средств измерений плоского угла», утвержденная Приказом Федерального агентства по
техническому регулированию и метрологии от 26.11.18 № 2482
Рабочий эталон единицы времени и частоты по ГПС «Государственная поверочная
схема для средств измерений времени и частоты», утвержденная Приказом Федерального
агентства по техническому регулированию и метрологии от 31.07.18 № 1621
Рабочий эталон силы света и освещенности непрерывного излучения по ГПС
«Государственная поверочная схема для средств измерений световых величин непрерывного и
импульсного излучений», утвержденной Приказом Федерального агентства по техническому
регулированию и метрологии от 30 декабря 2019 г. № 3460
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых генераторов с требуемой точностью.
По заявлению владельца прибора для измерения параметров света фар транспортных
средств СКО-СВЕТ-А или лица представившего его на поверку на переднюю панель прибора
наносится знак поверки (место нанесения знака поверки представлено на рисунке 1).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам для
измерения параметров света фар транспортных средств СКО-СВЕТ-А
Приказ Федерального агентства по техническому регулированию и метрологии от
26.11.18 № 2482 «Об утверждении государственной поверочной схемы для средств измерений
плоского угла».
Приказ Федерального агентства по техническому регулированию и метрологии от
31.07.18 № 1621 «Об утверждении государственной поверочной схемы для средств измерений
времени и частоты».
Приказ Федерального агентства по техническому регулированию и метрологии от
30 декабря 2019 г. № 3460 «Об утверждении государственной поверочной схемы для средств
измерений световых величин непрерывного и импульсного излучений»
Лист № 5
Всего листов 5
параметровсветафар
ТУBY400046055.038-2010Приборыдляизмерения
транспортных средств СКО-СВЕТ-А. Технические условия.
Изготовитель
Открытоеакционерноеобщество«Рогачевскийзавод«Диапроектор»(ОАО
«Рогачевский завод «Диапроектор» Республика Беларусь
Адрес: 247675, Республика Беларусь, Гомельская обл., г. Рогачёв, ул. Ленина, 142
Телефон: (+37502339) 3-40-08
Факс: (+37502339) 3-41-69
Web-сайт: diaproektor.by.
E-mail: ogmet.diaproektor@mail.ru
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24451-09 | Системы анализа выхлопных газов и измерения дымности | BEA 460, BEA 350, BEA 250, BEA 150, BEA 850, BEA 840, BEA 810 | Фирма "Robert Bosch GmbH", Германия | 1 год | Перейти |
| 16930-97 | Приборы комбинированные | КР8000 | ПО "Электроизмеритель", Беларусь, г.Витебск | 1 год | Перейти |
| 26023-03 | Устройства для измерения длины кабеля или провода | ИД-20 | ООО "ПТФ "ТехКомплект", г.С.-Петербург | 1 год | Перейти |
| 15645-01 | Устройства измерения параметров жидкости и газа | 7950, 7951, 7955 | Фирма "Solartron Mobrey Ltd.", Великобритания | 1 год | Перейти |
| 6850-78 | Приборы | Радуга-1 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
