Приложение к свидетельству № 62023
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Концентратомеры «БИОТЕСТЕР-2М»
Назначение средства измерений
Концентратомеры «БИОТЕСТЕР-2М» (далее - концентратомеры) предназначены для
измерения спектрального коэффициента направленного пропускания взвеси подвижных микро-
организмов при определении степени загрязненности токсическими веществами различного
происхождения водных вытяжек из различных сред, исследовании реакций микроорганизмов,
связанных с изменением их концентрации.
Описание средства измерений
Принцип действия концентратомера основан на определении изменения спектрального
коэффициента направленного пропускания анализируемой среды, обусловленного перемеще-
нием микроорганизмов в ней. Оптический сигнал с известной длиной волны, созданный при
помощи излучателя, проходит через кювету с исследуемой пробой и поступает на приемное
устройство, в котором преобразуется в электрический сигнал, пропорциональный спектрально-
му коэффициенту направленного пропускания, зависящему от концентрации подвижных инфу-
зорий в исследуемой зоне пробы. Информация о концентрации микроорганизмов выводится в
условных единицах на индикатор.
Конструктивно концентратомер представляет из себя моноблок состоящий из блока пи-
тания, оптического блока, измерительного блока и блока индикации, которые соединены между
собой с помощью разъемов и многожильных кабелей. На лицевую панель концентратомера вы-
несеныинформационноетаблоцифровогоотсчетногоустройства,стрелочный
индикатор, кнопки управления и кюветный модуль. В качестве излучателя используется
светодиод с длиной волны излучения 620 нм. В качестве приемного устройства используется
кремниевый фотодиод.
Внешний вид концентратомера и место нанесения знака поверки указано на рисунке 1.

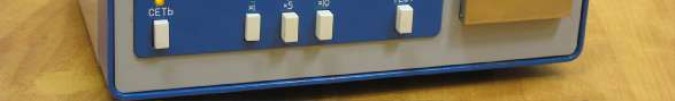

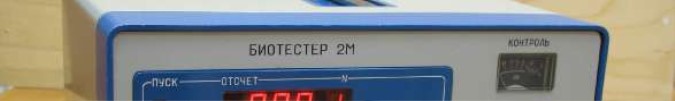

Рисунок 1 – Внешний вид концентратомера «БИОТЕСТЕР-2М»
Знак
поверки
Лист № 2
Всего листов 4
Элементы настройки измерительной части концентратомера конструктивно защищены
от несанкционированного проникновения пломбой в виде специальной этикетки на клеевой
основе с надписью «ООО Спектр-М», фиксирующей нить, которая охватывает все блоки кон-
центратомера. Этикетка при попытке несанкционированного вскрытия повреждается.
Место нанесения пломбы указано на рисунке 2.

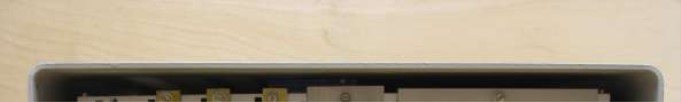

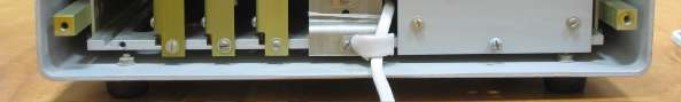

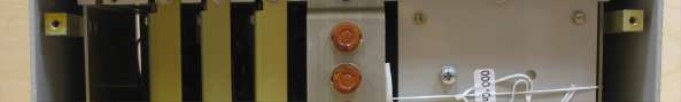

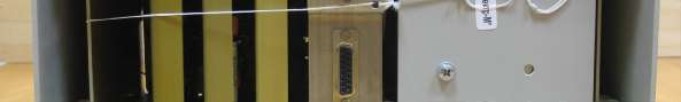

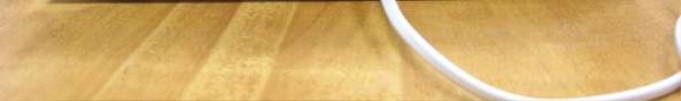

Рисунок 2 – Вид сзади концентратомера «БИОТЕСТЕР-2М»
Метрологические и технические характеристики
приведены в таблице 1.
от 40 до 100
±5,0
от 15 до 19
от 14 до 18
2,5
Таблица 1
Диапазон измерений спектрального коэффициента направленно-
го пропускания на длине волны 620 нм, %
Пределы допускаемой абсолютной погрешности измерения спек-
трального коэффициента направленного пропускания на длине
волны 620 нм, %
Коэффициент преобразования сигнала фотоприемника в значе-
ния спектральных коэффициентов направленного пропускания,
мВ/%
Диапазон коэффициента преобразования сигнала фотоприемника
в показания цифрового отсчетного устройства, у.е./мВ
Длительность звукового сигнала при индикации номера отсчета
на цифровом отсчетном устройстве, с, не более
Длительность цикла измерений при режимах измерения, с:
- х1
- х5
- х10
Время прогрева, мин, не более
Время непрерывной работы, ч, не менее
Габаритные размеры, мм, не более
36±2
135±5
260
±
10
15
8
300
´
300
´
180
Пломба
Лист № 3
Всего листов 4
6,0
220±22
50±1
15
от плюс 15 до плюс 30
Продолжение таблицы 1
Масса, кг, не более
Напряжение питания, В
Частота питания, Гц
Потребляемая мощность, В·А, не более
Условия эксплуатации:
- температура окружающей среды,
°
С
- относительная влажность окружающей среды
при температуре 25
°
С, %
- атмосферное давление, кПа
Среднее время наработки на отказ, ч, не менее
до 80
от 86,6 до 106,7
2000
Знак утверждения типа
наносится на шильдик, размещенный на задней стенке прибора, методом металлографии и на
титульные листы эксплуатационных документов типографским способом.
Комплектность средства измерений
приведена в таблице 2.
Таблица 2
Концентратомер «БИОТЕСТЕР-2М»1
Предохранитель1
Кювета2
Держатель кювет1
Портфель1
Пенал1
Руководство по эксплуатации1
Методика поверки1
Поверка
осуществляетсявсоответствиисдокументом436-125-2016МП«Концентратомеры
«БИОТЕСТЕР-2М». Методика поверки»,утвержденнымФБУ «Тест-С.-Петербург»
08.02.2016 г.
Основные средства поверки:
- комплект нейтральных светофильтров КОФ-02 (Госреестр № 20560-05):
от 40 до 100 %, ПГ ±0,5 %;
- генератор сигналов Agilent 33220A:
от 1 мкГц до 20 МГц, ПГ ±2∙10
-5
, от 10 мВ до 10 В, ПГ ±(0,01∙U+0,001) В;
- вольтметр постоянного тока В3-17: диапазон измерения от 0 до 5 В, КТ 1.
Знак поверки (оттиск клейма) при первичной поверке наносится в руководство по экс-
плуатации Д–5.28.00.000РЭ, при периодической поверке в виде наклейки наносится на лицевую
панель концентратомера.
Сведения о методиках (методах) измерений
приведены в Приложении А документа Д–5.28.00.000РЭ «Концентратомеры «БИОТЕСТЕР-2М».
Руководство по эксплуатации».
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к концентратоме-
рам «БИОТЕСТЕР-2М»
1. ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений
спектральных, интегральных и редуцированных коэффициентов направленного пропускания и
оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального
отражений в диапазоне длин волн от 0,2 до 20,0 мкм».
2. ТУ 9443-002-09171401-10 «Концентратомеры «Биотестер-2М». Технические условия».
Изготовитель
Общество с ограниченной ответственностью «Спектр-М» (ООО «Спектр-М»)
ИНН 7806501823
Адрес: 191167, г. Санкт-Петербург, а/я 86
Тел/факс: (812) 232-39-42
E-mail:
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Тест-С.-Петербург» по проведению испытаний
средств измерений в целях утверждения типа № 30022-10 от 15.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
