Трансформаторы напряжения VSK I 10, VSK I 10b, ГРСИ 46098-11
Номер госреестра:
46098-11
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
VSK I 10, VSK I 10b
Производитель:
Фирма "ZWAR S.A.", Польша
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 9 шт. с зав.№: VSK I 10: 91/1115, 91/1124, 91/2744; VSK I 10b: 3723/84, 3724/84, 3872/80, 8198/86, 8215/86, 8261/86.
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № __42108
____
об утверждении типа средств измерений
лист №1
листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения VSK I 10, VSK I 10b
Назначение средства измерений
Трансформаторы напряжения VSK I 10, VSK I 10b (далее – трансформаторы)
предназначены для передачи сигнала измерительной информации средствам измерений,
устройствам защиты, автоматики, сигнализации и управления в электрических установках
переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства
внутренней установки электрических подстанций и являются комплектующими изделиями.
Описание средства измерений
Трансформаторы напряжения относятся к классу измерительных преобразователей.
Принципдействиятрансформаторовнапряженияоснованнапреобразовании
посредством электромагнитной индукции переменного тока одного напряжения в переменный
ток другого напряжения при неизменной частоте и без существенных потерь мощности.

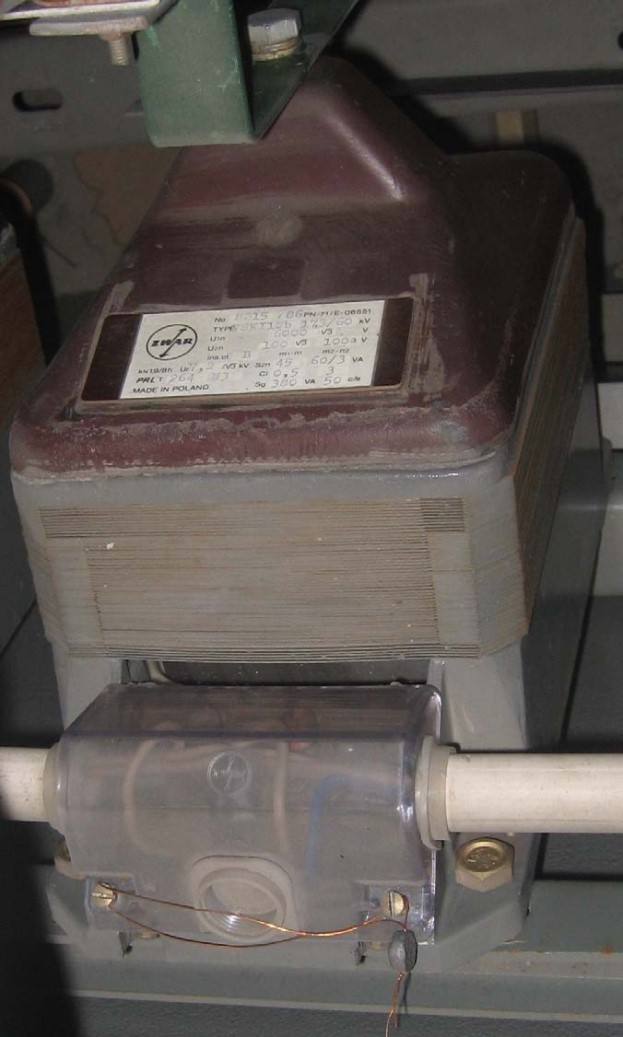

Трансформаторы VSK I 10, VSK I 10b – однофазные, электромагнитные, заземляемые.
Магнитопроводтрансформаторовстержневоготипа,обмоткирасположены
концентрически. Основная вторичная обмотка предназначена для измерения и учета
электроэнергии, дополнительная вторичная обмотка – для защиты, питания цепей автоматики,
управления, сигнализации или для контроля изоляции сети.
Корпус трансформатора состоит из литого основания, сердечника и покрышки. Выводы
вторичных обмоток расположены в контактнойкоробке,закрываемой изоляционной
пломбируемой крышкой в передней торцевой части трансформатора внизу. Высоковольтный
вывод «А» первичной обмотки расположен в центре верхней части трансформаторов.
Для крепления трансформаторов в месте установки на опорной поверхности
трансформаторов имеются отверстия под болты М10.
Рабочее положение трансформаторов в пространстве – любое. В верхней части корпуса
трансформаторы имеют табличку технических данных.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
лист №2
листов 4
Метрологические и технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения VSK I 10, VSK I 10b.
ХарактеристикиМодификация
VSK I 10VSK I 10b
Наибольшее рабочее напряжение, кВ7,2/√3 7,2/√3
Номинальное напряжение первичной6,0/√3 6,0/√3
обмотки, кВ
Номинальное напряжение основной вторичной100/√3100/√3
обмотки, В
Номинальное напряжение дополнительной100/3100/3
2
лист №3
листов 4
ХарактеристикиМодификация
VSK I 10VSK I 10b
вторичной обмотки, В
Класс точности основной вторичной обмотки0,50,5
Класс точности дополнительной вторичной3,03,0
обмотки
Номинальная мощность основной вторичной10045
обмотки, В·А
Номинальная мощность дополнительной2520
вторичной обмотки, В·А,
Номинальный коэффициент напряжения/1,9×U
н
/8
в течение времени, ч
Номинальная частота, Гц50
Схема и группа соединения обмоток 1/1/1-0-0
Габаритные размеры, мм,350×200×350350×200×350
(длина×ширина×высота)
Масса, кг2525
Климатическое исполнение и категория УЗ УЗ
размещения по ГОСТ 15150-69
где U
н
- номинальное напряжение первичной обмотки.
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку
технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность средства измерений
Трансформатор напряжения
Паспорт
9 шт. (VSK I 10 зав. №№ 91/1115, 91/1124, 91/2744,
VSK I 10b зав. №№ 3723/84, 3724/84, 3872/80, 8198/86,
8215/86, 8261/86)
9 экз.
Поверка
Осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Средства поверки: трансформатор напряжения измерительный лабораторный незаземляемый
НЛЛ-6 (кл. т. 0,1), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025
(± 4 %).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам напряжения
VSK I 10, VSK I 10b
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
3
