Комплексы автоматизированные измерительно-информационные СИСТЕЛ, ГРСИ 46071-11
Номер госреестра:
46071-11
Наименование СИ:
Комплексы автоматизированные измерительно-информационные
Обозначение типа:
СИСТЕЛ
Производитель:
ООО "Системы телемеханики" (СИСТЕЛ), г.Москва
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.01.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42077
об утверждении типа средств измерений
лист № 1
всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы автоматизированные измерительно-информационные «СИСТЕЛ»
(КАИИ «СИСТЕЛ»)
Назначение средства измерений
Комплексы автоматизированные измерительно-информационные «СИСТЕЛ» (КАИИ
«СИСТЕЛ») (далее – комплекс) предназначены для измерений приращений электрической
энергии и мощности; суммарного объёма (количества) и объёмного расхода воды; количества
тепловой энергии выработанной, поставленной (распределённой) и потреблённой за установ-
ленные интервалы времени; суммарного объёма и массы, объёмного и массового расхода теп-
лоносителя; давления и температуры в тепловых и водопроводных сетях; суммарного объёма и
объёмного расхода природного газа (далее - энергоресурсы) с привязкой к календарному
времени, а также сбора, отображения, обработки, хранения и передачи полученной информа-
ции и вспомогательных сведений (технологические параметры).
Описание средства измерений
Комплекспредставляетсобойраспределенныймногоуровневыйпрограммно-
аппаратный комплекс, с переменным составом оборудования, имеющий измерительные кана-
лы учета и каналы телемеханики.
Принцип действия комплекса основан на обработке входных измерительных сигналов:
- от первичных измерительных преобразователей (тип входного сигнала - частота сле-
дования импульсов, сила постоянного тока, напряжение постоянного тока, электрическое со-
противление);
- от средств измерений с цифровым выходным сигналом и узлов учета различных энер-
горесурсов (CAN, RS-232, RS-485, Ethernet),
их обработке с помощью программного обеспечения, для получения измеряемых параметров
(прямой метод измерений).
Комплекс включает в себя автономные автоматизированные системы, базирующиеся на
единой программно-аппаратной платформе:
- автономная автоматизированная система диспетчерского управления технологическим
процессом (АС ДУ);
- автономная автоматизированная система коммерческого учета энергоресурсов (АС
КУЭР);
- автономная автоматизированная система мониторинга устройств релейной защиты и
автоматики (АС МРЗА).
Структурно комплекс можно разделить на уровни:
- уровень сбора и обработки информации - данный уровень включает в свой состав
шкафы сбора данных, реализованные на базе «МТК-30.КП» (далее - ШСД), выпускаемые
ООО «СИСТЕЛ» по ТУ 4232-130-17683977-2004 и технологические автоматизированные ра-
бочие места (АРМ). В зависимости от решаемых задач в комплектность ШСД могут быть ус-
тановлены следующие типы средств измерений:
- для учета количественных и качественных показателей электрической энергии
(используется только цифровой интерфейс CAN, RS-232, RS-485) в соответствии с
таблицами 1 и 2;
- для учета прочих энергоресурсов, только в соответствии с таблицей 2.
лист № 2
всего листов 8
Наименование (тип средства измерений)
4
31924-06
Таблица 1
№
п/п
№ в Госреестре
СИ РФ
1
2
3
15236-08
44900-10
28822-05
5
Контроллеры сетевые индустриальные «Сикон-С1»
Контроллеры сетевые индустриальные СИКОН С60
Контроллеры сетевые индустриальные СИКОН С70
Сумматоры электронные многофункциональные для учета
электроэнергии «СЭМ 2»
Устройства мониторинга УМ-31
33755-07
6
Устройства сбора и передачи данных RTU-325 и RTU-325L
37288-08
Наименование (тип средства измерений)
Таблица 2
№
п/п
№ в Госреестре
СИ РФ
1Устройства сбора и передачи данных «УСПД MFC-926»
44565-10
2Контроллер узлов учета «УМ-50.2»
44569-10
- уровень обработки и хранения информации - представляет собой оперативно-
информационный комплекс, построенный по клиент-серверной технологии на базе промыш-
ленных компьютеров и состоящий из серверов различного функционального назначения, се-
тевого оборудования, автоматизированных рабочих мест диспетчеров и специалистов, элек-
тронных архивов, которые взаимодействуют в среде локальной вычислительной сети (ЛВС).
- уровень представления информации – на данном уровне реализована система ком-
плексного отображения информации (СКОИ), состоящая из оборудования диспетчерского
щита (сервер, контроллеры и аппаратура визуализации) и удаленных автоматизированных ра-
бочих мест администраторов и пользователей (АРМ Руководителя и), также Web-сервер.
В составе комплекса предусмотрена система обеспечения единого времени (СОЕВ), ко-
торая предназначена для обеспечения единого времени во всех компонентах комплекса. В ка-
честве сигналов точного времени используются сигналы точного времени, получаемые от на-
вигационной системы GPS/ГЛОНАС при помощи устройства синхронизации времени УСВ-1
(номер регистрации в Государственной реестре средств измерений 28716-05). Синхронизация
времени осуществляется с помощью программного обеспечения входящего, в комплект по-
ставки, не реже одного раза в час, за счёт чего обеспечивается единство системного времени.
Сличение времени один раз в полчаса (при каждом измерительном опросе) и при каж-
дом дополнительном (внештатном) измерительном опросе, корректировка времени произво-
дится при расхождении со временем сервера более ± 1 с.
СОЕВ функционирует в автоматическом режиме и производит коррекцию времени на
всех уровнях. Корректировка времени на уровнях комплекса осуществляется последователь-
но, начиная с верхнего уровня.
Программная часть комплекса реализована с помощью прикладного программного
обеспечения системы автоматизированной информационно-измерительной (АИИС) «Энерго-
ресурс», которое имеет свидетельство об аттестации программного обеспечения под №30092
ПО / 013–2010.
Для исключения возможности непреднамеренных и преднамеренных изменений измери-
тельной информации, все оборудование, входящее в состав комплекса, должно быть «защи-
щено» (опломбировано) в соответствии с технической документацией на него, все информа-
ционно-измерительные каналы, должны быть опломбированы в точках, где возможно несанк-
ционированное воздействие на результаты измерений, сервера и АРМы защищены персо-
нальными логинами и паролями, а также журналами событий для регистрации входа и дейст-
вий. Прикладное программное обеспечение системы автоматизированной информационно-
измерительной (АИИС) «Энергоресурс» имеет уровень защиты – С, по МИ 3286-2010.
лист № 3
всего листов 8
Обозначения типа комплекса при поставке:
КАИИ «СИСТЕЛ» АБВГ
где А - поле символа характеристики АС ДУ определяется по таблице 3;
Б - поле символа характеристики АСМ РЗА определяется по таблице 4;
В - поле символа характеристики АС КУЭР определяется по таблице 5;
Г - поле символа характеристики системы комплексной визуализации определяется
по таблице 6.
Таблица 3 - Значение характеристического символа АС ДУ
Примечание
0
Нет
8
Есть
G
Есть
Значение
символа
Наличие приборов телемеханики
КПЦППССерверов
Каналы техни-
ческого учета
НетНетНет
АС ДУ
не поставляется
1
2
3
4
5
6
7
Есть Нет Нет
Нет Есть Нет
Есть Есть Нет
Нет Нет Есть
Есть Нет Есть
Нет Есть Есть
Есть Есть Есть
Нет
Нет
Нет
Нет
Нет
Нет
Нет
НетНетНет
Поставляется только
ШСД, подключаемый
к каналам учета
9
A
B
C
D
E
F
Есть Нет Нет
Нет Есть Нет
Есть Есть Нет
Нет Нет Есть
Есть Нет Есть
Нет Есть Есть
Есть Есть Есть
Есть
Есть
Есть
Есть
Есть
Есть
Есть
АС ДУ поставляется
некомплектно
Таблица 4 - Значение характеристического символа АСМ РЗА
Значение символа
Характеристика
0
1
2
3
АСМ РЗА не поставляется
АСМ РЗА интегрирована в АС ДУ
АСМ РЗА поставляется
АСМ РЗА поставляется некомплектно
Таблица 5 - Значение характеристического символа АС КУЭР
Значение
символа
Примечание
0
гии
Тепловой
Наличие каналов технического учета
Электриче-
ской энер-
энергии
ГазаВоды
1
2345
НетНетНетНет
6
АС КУЭР
не поставляется
1
2
3
Есть Нет Нет Нет
Нет Есть Нет Нет
Есть Есть Нет Нет
лист № 4
всего листов 8
Продолжение таблицы 5
123456
4 Нет Нет Есть Нет
5 Есть Нет Есть Нет
6 Нет Есть Есть Нет
7 Есть Есть Есть Нет
8 Нет Нет Нет Есть
9 Есть Нет Нет Есть
A Нет Есть Нет Есть
B Есть Есть Нет Есть
C Нет Нет Есть Есть
D Есть Нет Есть Есть
E Нет Есть Есть Есть
F Есть Есть Есть Есть
Таблица 6 - Значение характеристического символа СКОИ
Значение
символа
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
G
Характеристика диспетчерского щита
основнойрезервный
нетнет
Мозаичный щит светлого типанет
Мозаичный щит светлого типа Плазменные панели
Мозаичный щит светлого типа LSD панели
Мозаичный щит темного типанет
Мозаичный щит темного типа Плазменные панели
Мозаичный щит темного типа LSD панели
Видеокубынет
Видеокубы Видеокубы
Видеокубы Плазменные панели
Видеокубы LSD панели
Плазменные панелинет
Плазменные панели Плазменные панели
Плазменные панели LSD панели
LSD панелинет
LSD панели LSD панели
LSD панелиПлазменные панели
Примеры обозначения КАИИ при его заказе в следующем исполнении:
а)
АС ДУ с резервированием на уровне серверов и интегрированными каналами тех-
нического учета;
АС МРЗА интегрирована в АС ДУ;
АС КУЭР электрической и тепловой энергии, и газа;
СКОИ видеокубы на основном и резервном диспетчерских щитах:
Комплекс автоматизированный измерительно-информационный «СИСТЕЛ»
«КАИИ «СИСТЕЛ» С178 ТУ 4252-041-59703777-2010
б)
АС ДУ без резервирования, с интегрированными каналами технического учета;
Без АСМ РЗА;
АС КУЭР электрической энергии;
СКОИ - LSD панели на основном и резервном диспетчерских щитах:
Комплекс автоматизированный информационно-измерительный «СИСТЕЛ»
«КАИИ «СИСТЕЛ» 801F ТУ 4252-041-59703777-2010
лист № 5
всего листов 8
Структурная схема
Комплекса автоматизированного измерительно-информационного «СИСТЕЛ»
(КАИИ «СИСТЕЛ»)
лист № 6
всего листов 8
Метрологические и технические характеристики
Таблица 7 - Входные сигналы
1
Вид входного сигналаХарактеристики входного сигнала
Пределы допус-
каемой погрешно-
сти, %
Импульсный сигнал (счет
количества импульсов)
Аналоговый сигнал
±1 ºС
RS-232
тип датчика: герконовый.
минимальная длительность импульса: 1 мс.±0,01
2
частота импульсов, Гц, не более – 100.
- силы постоянного тока: 0-20 мА, 4-20 мА ±0,5%
3
- постоянного напряжения: 0-10 В ±0,1%
3
- омический (Pt100) (измерение в диапазоне о
4
минус 40 ºС до плюс 150 ºС)
Дискретный сигналтипа «сухой контакт»-
размер слова: от 5 до 9 бит ±1
стоповых бит: 1, 2единица младшего
паритет: четный, нечетный, без паритетаразряда измерен-
скорость: от 300 до 115200 бит/с ной величины
5
паритет: четный, нечетный, без паритета±1 единица млад-
RS-485скорость: от 300 до 115200 бит/с шего разряда изме-
ренной величины
5
паритет: четный, нечетный, без паритета±1 единица млад-
CANскорость: от 300 до 115200 бит/с шего разряда изме-
ренной величины
5
Примечания:
1
– количество входных каналов, их типы и технические характеристики соответству-
ют ТУ на конкретные типы УСПД входящие в состав комплекса в соответствии с заказом.
2
– относительная погрешность;
3
– является приведенной к диапазону входного сигнала;
4
– абсолютная погрешность;
5
– предел допускаемой абсолютной погрешности считывания, преобразования и передачи
измеренных значений от средств измерений в вычислительные компоненты и промышленные
ЭВМ, единиц младшего.
Таблица 8 – Характеристики канала измерения времени
Пределы допускаемой абсолютной погрешности хода часов, с (за сутки)± 3
Пределы допускаемой абсолютной погрешности синхронизации от источника точ-
ного времени, с± 1
Таблица 9 – Программное обеспечение
Наименование ПО
Идентификацион- Номер
ное наименование версии
ПОПО
Цифровой
идентификатор
ПО (контроль-
ная сумма)
Алгоритм вы-
числения циф-
рового иден-
тификатора
ПО
Прикладное программное обес-
печение системы автоматизиро-
ванной информационно-
измерительной (АИИС) «Энер-
горесурс»
ППО АИИС1.0.2
«Энергоресурс»
v. 1.0.2
D4E50AE03
EFAC26957
9DFFDE6AC
08C2F
MD5
лист № 7
всего листов 8
Таблица 10 – Общетехнические параметры
Основной источник питания (сеть переменного тока)
- номинальное напряжение, В
- частота переменного тока, Гц
Хранение данных при отключении питания, не менее, лет
Интерфейс передачи данных
Интерфейс передачи данных (беспроводной)
10%
220
15%
50±1
10
USB, Ethernet
GSM 900/1800, CDMA-
450 1X или EVDO REV
A, WiFi, WiMAX
Рабочие условия эксплуатации
- диапазон температуры окружающего воздуха,
о
С
- относительная влажность воздуха, %, при 25
о
С
- атмосферное давления, кПа
Средняя наработка на отказ, не менее, ч
Среднее время восстановления, не более, ч
Средний срок службы, лет
от 0 до + 40
до 95
от 84 до 106,7
120000
24
20
Знак утверждения типа
Знак утверждения типа наносится на титульных листах эксплуатационной документа-
ции типографским методом.
Комплектность средства измерений
В комплект поставки входят:
- Комплекс автоматизированный измерительно-информационный «СИСТЕЛ» (КАИИ
«СИСТЕЛ»)
1
– 1 экз.;
- Комплексы автоматизированные измерительно-информационные «СИСТЕЛ» (КАИИ
«СИСТЕЛ»). Руководство по эксплуатации 4252-041-59703777-2010 РЭ – 1 экз.;
- Комплексы автоматизированные измерительно-информационные «СИСТЕЛ» (КАИИ
«СИСТЕЛ»). Формуляр 4252-041-59703777-2010 ФО – 1 экз.;
- Комплексы автоматизированные измерительно-информационные «СИСТЕЛ» (КАИИ
«СИСТЕЛ»). Методика поверки. МЦКЛ.0002.МП – 1 экз.
- Прикладное программное обеспечение системы автоматизированной информационно-
измерительной (АИИС) «Энергоресурс».
Поверка
осуществляетсяпоинструкции«Комплексавтоматизированныйинформационно-
измерительный «СИСТЕЛ» (КАИИ «СИСТЕЛ»). Методика поверки» МЦКЛ.0002.МП, утвер-
жденной ООО КИП «МЦЭ» в 25 ноября 2010 г.
Основные средства поверки:
- частотомер Ч3-88 выпускаемый по ТУ BY 100039847.076-2006 с пределами измерений
t
Б
=(0,1·10
-6
÷10) с и с пределом допускаемой погрешности ПГ=(|5·10
-7
·t|+ |∆t
ур
|+|∆t
зап
|+|Tо|) c;
- калибратор Н4-7, зарегистрирован в Государственном реестре средств измерений под
№ 22125-01 и с пределами допускаемой погрешности: воспроизведения силы постоянного то-
ка ±(0,005%-0,03%), воспроизведения напряжения постоянного тока ±(0,0025%-0,004%);
- калибратор Yokogawa CA-51, зарегистрирован в Государственном реестре средств из-
мерений под №19612-08;
1
- Комплектность определяется технорабочим проектом в соответствие с техническим задани-
ем для конкретного объекта (в техническом задании задаются измеряемые величины, диапазоны изме-
ряемых величин, рабочие условия и требования к метрологическим характеристикам, а в технорабочем
проекте формируется состав оборудования измерительного канала для решения поставленных задач).

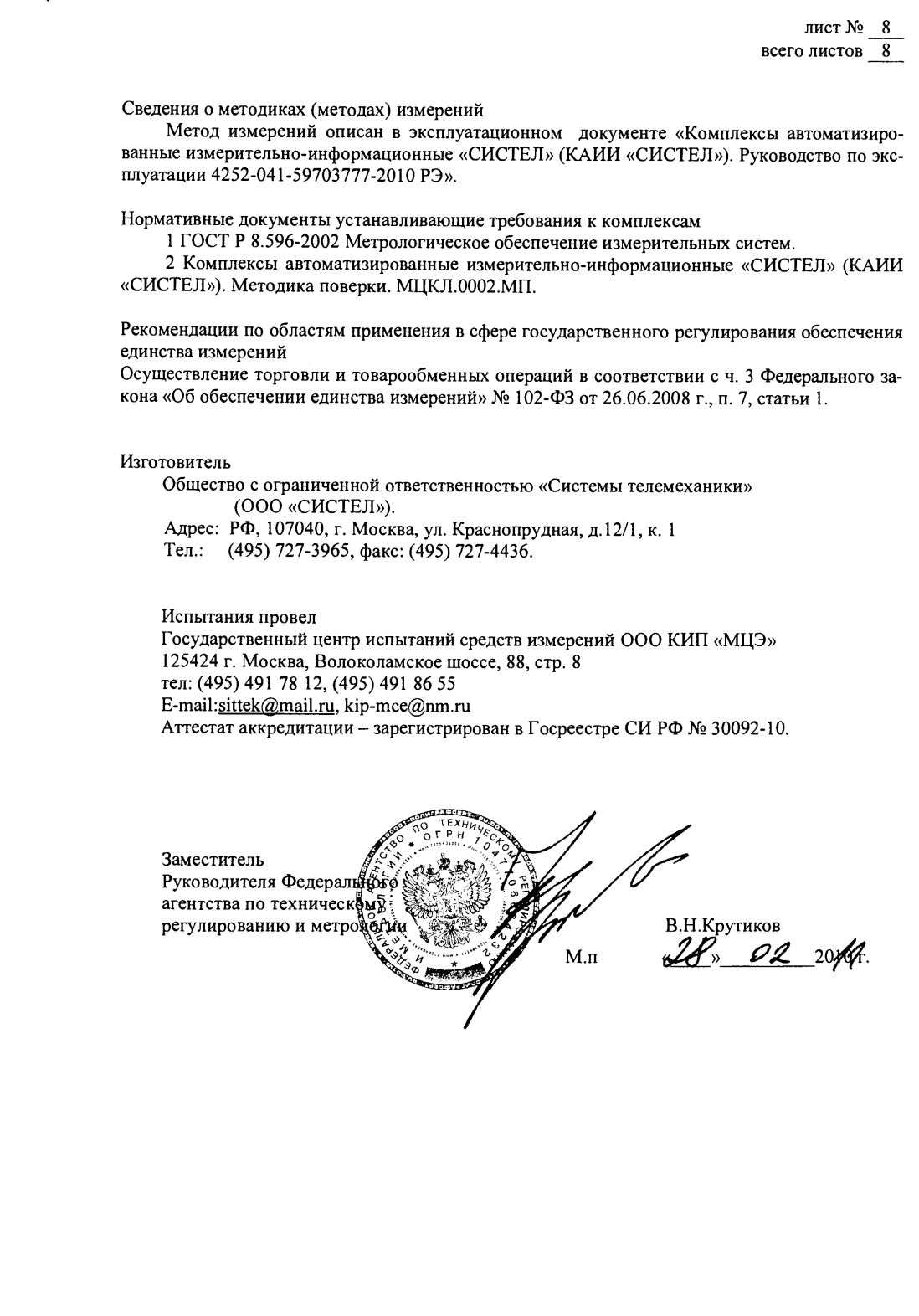

Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34379-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Приволжские магистральные нефтепроводы". Измерительно-информационный комплекс НПС "Грачи-3" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 34390-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Приволжские магистральные нефтепроводы". Измерительно-информационный комплекс БКНС "Комсомолец" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 44677-10 | Комплексы гидрологические автоматизированные | АГК-1 | Фирма "SEBA Hydrometrie GmbH & Co. KG", Германия | 6 месяцев | Перейти |
| 19820-00 | Комплексы теплометрические | КТМ-КАРАТ | ООО НПП "Уралтехнология", г.Екатеринбург | 3 года | Перейти |
| 57573-14 | Системы автоматизированные измерительные | ТЕСТ-1205 | ООО Фирма "Информтест", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
