Приемники навигационные МНП-М7 ЦВИЯ.468157.113, ГРСИ 46070-11
Номер госреестра:
46070-11
Наименование СИ:
Приемники навигационные
Обозначение типа:
МНП-М7 ЦВИЯ.468157.113
Производитель:
ООО "ИРЗ-Связь", г.Ижевск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.01.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № _42076_
об утверждении типа средств измерений
Лист 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приемники навигационные МНП-М7 ЦВИЯ.468157.113
Назначение средства измерений
Приемники навигационные МНП-М7 ЦВИЯ.468157.113 предназначены для измерений
текущих навигационных параметров по сигналам космических навигационных систем (КНС)
ГЛОНАСС и GPS и определения на их основе координат и скорости объекта в автономном или
кодовом дифференциальном режимах (формат дифференциальных поправок соответствует ре-
комендациям стандарта RTCM SC-104), а также синхронизации внутренней шкалы времени к
координированным шкалам времени UTC (SU), UTC (USNO).
Описание средства измерений
Конструктивно приемники навигационные МНП-М7 ЦВИЯ.468157.113 выполнены в
виде многослойной печатной платы. На плате расположены цифровая и аналоговая часть при-
емника, контактные площадки для его крепления. Разъемы для подключения интерфейсных ка-
белей расположены на средстве отладочном ЦВИЯ.468219.015 (или ЦВИЯ.468219.015-01).
Принцип действия приемников навигационных МНП-М7 ЦВИЯ.468157.113 основан на
измерении псевдодальностей, псевдофаз, доплеровских смещений частот по сигналам навига-
ционных космических аппаратов (НКА) КНС ГЛОНАСС в частотном диапазоне L1 (ПТ-код),
КНС GPS на частоте L1 (С/А код).
Для приема сигналов КНС применяется активная антенна (поставляется отдельно).
Программное обеспечение МНП ЦВИЯ.00767-01 12 01 позволяет контролировать про-
цесс определения координат и скорости, осуществлять необходимые настройки.
Программное обеспечение не вносит погрешности в результаты измерений.

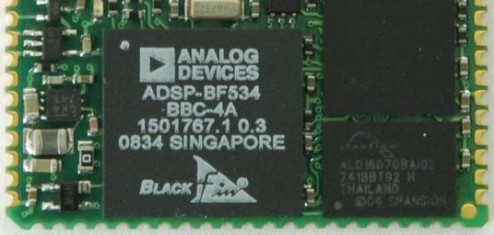

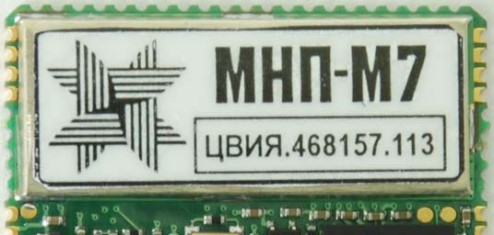

Внешний вид приемников навигационных МНП-М7 ЦВИЯ.468157.113 приведен на ри-
сунке 1.
Рисунок 1.
Лист № 2 Trial
листов 4
Метрологические и технические характеристики
Метрологические и технические характеристики приемников навигационных МНП-М7
ЦВИЯ.468157.113 приведены в таблице 1.
±2
±2
±0,03
от минус 40 до 65
80
Значение характеристики
±5
±5
±5
±100
±100
3,1 х 29,25 х 29,25
0,006
Таблица 1
Наименование параметра или характеристики
Пределы допускаемой абсолютной инструментальной погрешно-
сти (при доверительной вероятности 0,95) определения координат
(при скорости движения от 0 до 515 м/с и геометрическом факторе
изменения точности GDOP не более 4), м:
-КНС ГЛОНАСС
-KHC GPS
-КНС ГЛОНАСС/GPS
Пределы допускаемой абсолютной инструментальной погрешно-
сти (при доверительной вероятности 0,95) определения координат
в кодовом дифференциальном режиме (при скорости движения от
0 до 515 м/с и геометрическом факторе изменения точности GDOP
не более 2), м
Пределы допускаемой абсолютной инструментальной погрешно-
сти (при доверительной вероятности 0,95) определения координат
в кодовом дифференциальном режиме (при использовании широ-
козонных дифференциальных подсистем (WAAS, EGNOS), при
скорости движения от 0 до 515 м/с и геометрическом факторе из-
менения точности GDOP не более 2)
Пределы допускаемой абсолютной инструментальной погрешно-
сти (при доверительной вероятности 0,95) определения скорости (в
диапазоне от 0 до 515 м/с и геометрическом факторе изменения
точности GDOP не более 4), м/с
Пределы допускаемой абсолютной инструментальной погрешно-
сти (при доверительной вероятности 0,95) формирования метки
времени, выдаваемой потребителям, по отношению к шкале вре-
мени, нс:
-UTC(SU)
-UTC(USNO)
Габаритные размеры (высота×ширина×длина), мм, не более:
Масса, кг, не более:
Напряжение питания от сети постоянного тока, В
Потребляемая мощность от сети постоянного тока, Вт, не более
от 2,8 до 3,3
0,66
Рабочие условия эксплуатации:
- температура окружающего воздуха,
С
- относительная влажность воздуха при температуре 20
С, %, не
более
Метрологически значимая часть программного обеспечения средства измерений пред-
ставляет программный продукт «Программа программирования МНП ЦВИЯ.00786». Иденти-
фикационные данные (признаки) метрологически значимой части программного обеспечения
указаны в таблице 2.
Лист № 3
Всего листов 4
nav4u_34_1037.fw
3.4.1037
DDFC02D4
CRC32
Таблица 2
Наименова-
ние про-
граммного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Trial версии
(идентификацион-
ный номер) про-
граммного обеспе-
чения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма испол-
няемого кода)
Алгоритм вы-
числения иден-
тификатора
программного
обеспечения
Программа
программи-
рования
МНП
ЦВИЯ.00786
-01
Влияние метрологически значимой части программного обеспечения на метрологиче-
ские характеристики средства измерений не выходит за пределы согласованного допуска.
Метрологически значимая часть программного обеспечения средства измерений и изме-
ренные данные достаточно защищены с помощью специальных средств защиты от преднаме-
ренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений со-
гласно МИ 3286-2010: А.
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на ти-
тульный лист Руководства по эксплуатации.
Комплектность средства измерений
Основной комплект поставки включает:
- приемник навигационный МНП-М7 ЦВИЯ.468157.113 – 1 шт.;
- программное обеспечение на CD-диске – 1 шт.;
- руководство по эксплуатации – 1 шт.;
- методика поверки – 1 шт;
- упаковочная тара – 1 шт.
Поверкаосуществляетсяподокументу«ПриемникинавигационныеМНП-М7
ЦВИЯ.468157.113. Методика поверки», утвержденному начальником ГЦИ СИ «Воентест»
32 ГНИИИ МО РФ в марте 2010 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (ГР № 36528-07), предел допускаемого среднего квадра-
тического отклонения случайной составляющей погрешности формирования беззапросной
дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м;
- приемник-антенна синхронизирующий ТСЮИ.468157.123 (ГР № 34158-07), пределы
допускаемой абсолютной погрешности синхронизации внутренней шкалы времени со шкалой
времени UTC (SU) в режиме «Время на твердой точке» (при доверительной вероятности 0,95)
± 50 нс;
- частотомер электронно-счетный вычислительный Ч3-64 (ГР № 9135-83), диапазон из-
меряемых частот от 0,005 Гц до 1 ГГц, пределы допускаемой относительной погрешности по
частоте ± 5×10
-7
.

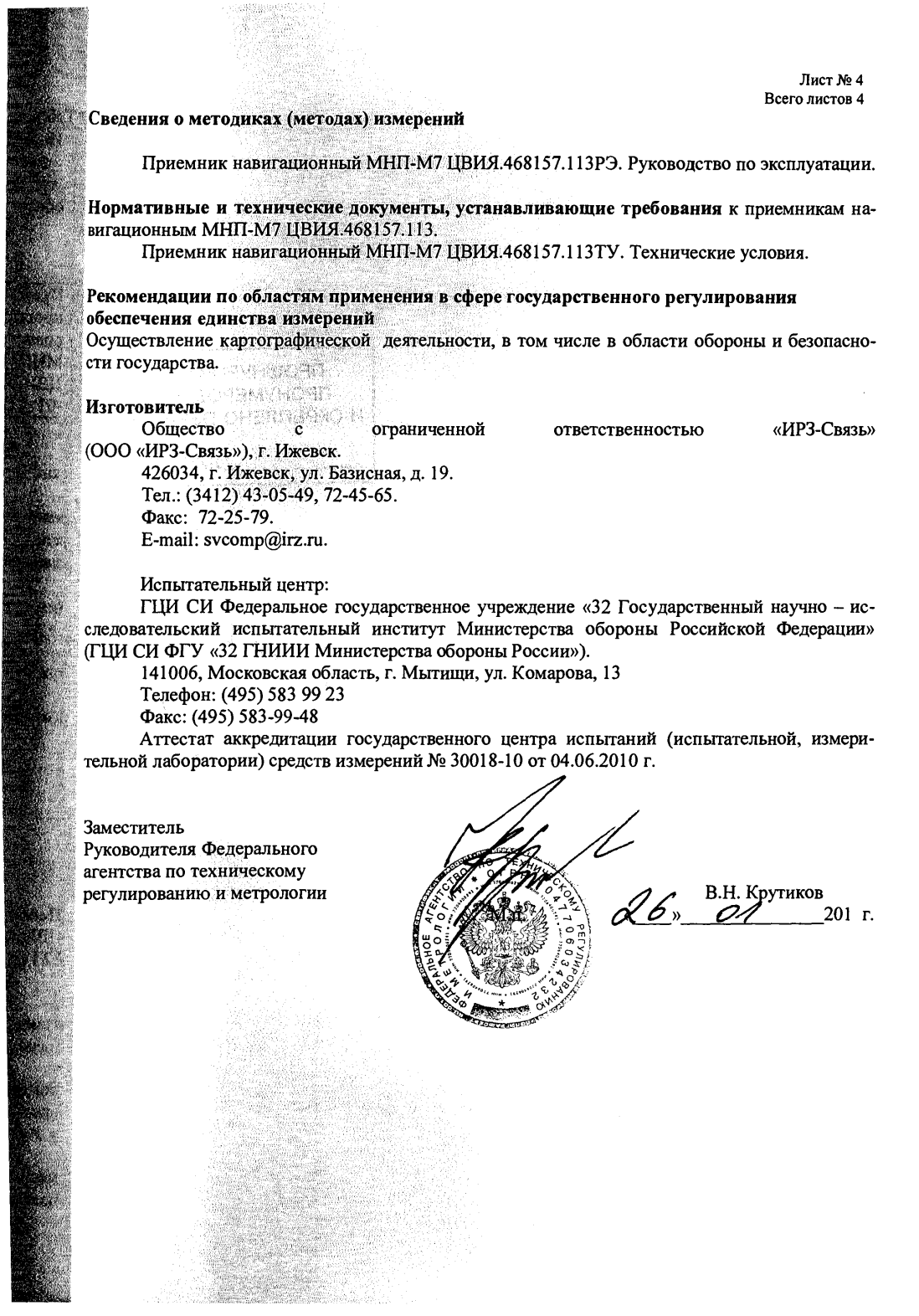

Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Приемник навигационный МНП-М7 ЦВИЯ.468157.113РЭ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к приемникам на-
вигационным МНП-М7 ЦВИЯ.468157.113.
Приемник навигационный МНП-М7 ЦВИЯ.468157.113ТУ. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление картографической деятельности, в том числе в области обороны и безопасно-
сти государства.
Изготовитель
Обществосограниченнойответственностью«ИРЗ-Связь»
(ООО «ИРЗ-Связь»), г. Ижевск.
426034, г. Ижевск, ул. Базисная, д. 19.
Тел.: (3412) 43-05-49, 72-45-65.
Факс: 72-25-79.
Е-mail: svcomp@irz.ru.
Испытательный центр:
ГЦИ СИ Федеральное государственное учреждение «32 Государственный научно – ис-
следовательский испытательный институт Министерства обороны Российской Федерации»
(ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»).
141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583 99 23
Факс: (495) 583-99-48
Аттестат аккредитации государственного центра испытаний (испытательной, измери-
тельной лаборатории) средств измерений № 30018-10 от 04.06.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
В.Н. Крутиков
М.п.«____»_______________201 г.
