Преобразователи термоэлектрические с термопарами PT, CTI, CTADF (преобразователи); K, J, T, E, N, S, R, B (термопары), ГРСИ 46013-10

Смотреть ГРСИ
46012-10

Номер госреестра:

46013-10

Наименование СИ:

Преобразователи термоэлектрические с термопарами

Обозначение типа:

PT, CTI, CTADF (преобразователи); K, J, T, E, N, S, R, B (термопары)

Производитель:

Фирма "Correge SAS", Франция

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

02.09.2025

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 42013

об утверждении типа средств измерений

лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические PT, CTI, CTADF с термопарами K, J, T,

E, N, S, R, B

Назначение средства измерений

Преобразователи термоэлектрические PT, CTI, CTADF с термопарами K, J, T, E, N, S, R, B

(далее термопреобразователи, ТП) предназначены для измерения температуры в диапазоне

от минус 40 до 1600 °С (в зависимости от типа термопары и конструкции), во взрывоопас-

ных и взрывобезопасных зонах.

Описание средства измерений

Принцип работы термопреобразователя основан на преобразовании тепловой энер-

гии в ТЭДС термопары при наличии разности температур между его горячим спаем и сво-

бодными концами. Термоэлектроды, на одном конце, соединены гальваническим спосо-

бом и образуют горячий спай. Свободные концы подсоединены в голове к контактным

клеммам или через переходник к компенсационным проводам (в модификациях без голо-

вы).

Модификация РТ имеет гибкую конструкцию без головы с удлинительным или ком-

пенсационным кабелем.

Модификации CTI, CTADF имеют жесткую конструкцию с головой.

Термопреобразователи по исполнению могут быть одинарные или сдвоенные, одно-

зонные, одноканальные, погружаемые.

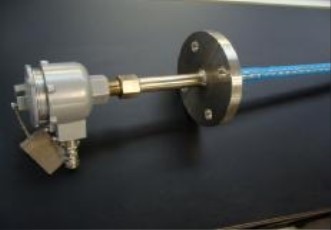

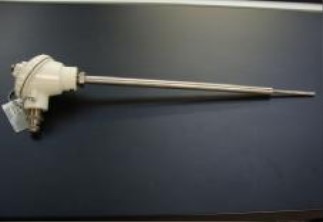

Фото внешнего вида модификаций термопреобразователей приведены на рисунке 1.

мод. РТмод. СТI

Мод. CTADF

Рис.1

Лист № 2

Всего листов 4

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблице 1.

Класс по ГОСТ 6616-94

Температурный

диапазон, °С

Диаметр, мм

Масса, кг

Материал кабеля

Материал головки

Модификации

Таблица 1

Наименование характе-

ристики

CTICTADF

Маркировка

взрывозащиты

Тип термопары по ГОСТ

Р 8.585-2001

2ExicIICT6GcX;0ExiaIICT6GaX;1ExdIICT6GbX;

2ExicIIC«T6..T4»GcX; ExiaIIICT80°CDaX,IP Ext-0ExiaIICT6GaX;

6X;bIIICT80°CDbX,IP6

ExiaIIICT80°CDaX,IP6 0ExiaIIC«T6..T4»GaX X

X;ExiaIIIC«T80°C..T130

1ExibIICT6GbX;°C»Da,IP6X;

ExibIIICT80°CDbX,IP6 2ExicIICT6GcX

X;2ExicIIC«T6..T4»GcX

2ExnAIICT6GcX;2ExnAIICT6GcX;

ExtcIIICT60°CDcX,IP6 ExtcIIICT60°CDcX,IP

X;6X;

2ExnAIIC«T6..T4»GcX 2ExnAIIC«T6..T4»GcX

K, J, T, E, N, S, R, B

1 или 2

K, N от минус 40 до 1100

J, E от минус 40 до 900

T от минус 40 до 400

S, R от 0 до 1200

B от 600 до 1600

по ГОСТ 6616-94

520

Пределы допускаемой

абсолютной погрешно-

сти для термопар, °С

Время термической ре-

акции t

0,63

(в воде), с, не

более

Длина монтажной час-

ти*, мм

от 100 до 300000от 100 до 50000

от 100 до 15000

от 0,25 до 15от 3 до 15

от 3 до 15

Степень защиты от пыли

и воды

от IP20 до IP67

от 0,3 до 20

Материал защитной ар-

матуры

Нержавеющая сталь, жаропрочная сталь,

никелевые сплавы

ПВХ, ПТЭФ, сили-

кон, стекловолокно

с оплеткой из не-

ржавеющей стали

Алюминий, полиамид

Средний срок службы, лет

от минус 50 до 60

от минус 40 до 60

Лист № 3

Всего листов 4

Наименование характе-

ристики

Модификации

CTI

CTADF

от минус 40 до 60 или

от минус 20 до 80

Условия эксплуатации:

температура окружаю-

щего воздуха, °С

относительная влаж-

ность, %

*- по требованию заказчика

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским спо-

собом и на прибор в виде наклейки.

Комплектность средства измерений

1. Термопреобразователь

2. Паспорт

3. Методика поверки МП 2411-0058-2010

- 1 шт.

- 1 экз. на партию

- 1 экз. на партию 25 шт.

Поверка

осуществляется по МП 2411-0058-2010 «Преобразователи термоэлектрические PT, CTI,

CTADF с термопарами K, J, T, E, N, S, R, B, фирмы «Correge SAS», Франция. Методика по-

верки», утвержденной в ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в сентябре 2010 г.

При поверке используют преобразователь термоэлектрический платинородий-платиновый

эталонный ППО 1-го разряда с индивидуальной градуировкой в диапазоне температур от 300

до 1200°С, преобразователь термоэлектрический платинородий-платинородиевый эталонный

ПРО 1-го разряда с индивидуальной градуировкой в диапазоне температур от 600 до 1800°С,

преобразователь термоэлектрический медь-копелевый эталонный МКО 2-го разряда с инди-

видуальной градуировкой в диапазоне температур от минус 196 °С до 0 °С, криостат жидко-

стный мод.814 диапазон рабочих температур от минус 80 °С до 0 °С, нестабильность под-

держания температуры ± 0,02 °С, многоканальный прецизионный измеритель температуры

серии МИТ-8 диапазон измерения напряжения от минус 300 мВ до 300 мВ, пределы допус-

каемой абсолютной погрешности ±(0,0010+10

-4

U) мВ, малоинерционная трубчатая печь с

терморегулятором МТП-2МР рабочий диапазон температур от 300 °С до 1200 °С, темпера-

турный градиент в средней части не более 0,8 °С/см, сосуды Дьюара.

Сведения о методиках (методах) измерений

Термопреобразователи используются в качестве первичного преобразователя в комплекте с

вторичным прибором, методика прямых измерений изложена в эксплуатационной докумен-

тации на вторичный прибор.

Нормативные и технические документы, устанавливающие требования к преобразова-

телям термоэлектрическим PT, CTI, CTADF с термопарами K, J, T, E, N, S, R, B

1 ГОСТ 8.558 – 2009 «ГСИ. Государственная поверочная схема для средств измерений тем-

пературы»;

2 ГОСТ Р 8.585 – 2001 «ГСИ. Термопары. Номинальные статические характеристики преоб-

разования»;

3 ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки»;

4 Техническая документация фирмы «Correge SAS», Франция.

Лист № 4

Всего листов 4

Изготовитель

фирма «Correge SAS», Франция

Адрес юридический и почтовый: RN 13-CHAIGNES-F27120 PASY-SUR-EURO, FRANCE

Tel. +33(2)-32-26-26-00, Fax +33(2)-32-36-40-72, E-mail:

info@correge.fr

;

http://www.correge.fr

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева»,

Адрес юридический и почтовый: 190005, г. Санкт-Петербург, Московский пр., д.19

Тел. (812) 251-76-01, факс (812) 713-01-14, Е-mail:

info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению ис-

пытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«___

»_________ 2015 г.
