Трансформаторы напряжения измерительные EY…WS, ГРСИ 46012-10
Номер госреестра:
46012-10
Наименование СИ:
Трансформаторы напряжения измерительные
Обозначение типа:
EY…WS
Производитель:
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.01.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42012
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения измерительные EY…WS
Назначение средства измерений
Трансформаторы напряжения измерительные EY…WS предназначены для выработки
сигнала измерительной информации для электрических измерительных приборов, устройств
защиты и сигнализации в электрических системах переменного напряжения частоты 50 Гц и
напряжения 40,5 кВ.
Описание средства измерений
Принципдействиятрансформаторовнапряженияоснованнамасштабном
преобразовании напряжения с целью передачи сигнала измерительной информации
различным приборам.
Трансформаторы напряжения измерительные EY…WS с литой изоляцией из
эпоксидного компаунда выполнены в металлических корпусах, могут использоваться в
различных видах распределительных устройств или индивидуально. Трансформаторы
напряжения измерительные EY…WS имеют различные варианты исполнений в зависимости
от значений номинальных первичных напряжений, формы габаритов корпуса, вида
высоковольтного штекера, расположения элементов крепления и разъемных соединений для
подключения первичной и вторичных цепей. Каждое из исполнений содержит 3 буквенно-
цифровых символа между EY…WS, например, EYB24 WS, EYS36 WS.

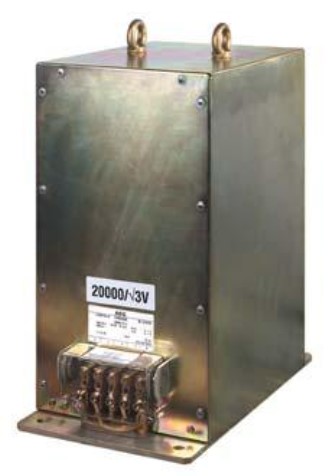

Общий вид трансформаторов напряжения измерительных EY…WS представлен на
рисунке 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на
стенку корпуса.
Рисунок 1
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Характеристика
Значение характеристики
Примечания
2/√3 – 27,5
0,2
0,5
1,0
Основныеметрологическиеитехническиехарактеристикитрансформаторов
напряжения измерительных EY…WS приведены в таблице1.
Таблица 1
1,2 (U
н
)
50
3
100/√3; 110/√3; 120/√3
100/√3; 110/√3; 120/√3
100; 110; 120
Наибольшее рабочее напряжение, кВ
Частота переменного напряжения, Гц
Номинальное первичное напряжение
(U
н
), кВ
Количество вторичных обмоток
Номинальное вторичное напряжение
(U
2н
), В
– измерительные вторичные обмотки
(одна или две);
– защитные вторичные обмотки
Классы точности измерительных
обмоток в зависимости от
номинальной вторичной нагрузки.
Нагрузка, В
×
А
45
120
250
мак. 600
Класс точности обмотки защиты
Климатическое исполнение
Габаритные размеры, не более, мм
Масса трансформатора, не более, кг
3Р; 6Р
УХЛ 3.1
360х399х190
45
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и на шильдик
трансформатора методом наклейки.
Комплектность средства измерений
1 Трансформатор тока 1 шт.;
2 Паспорт 1 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный
ПВЕ-10, класс точности 0,05 (Госреестр №32575-11).
- прибор для измеренияэлектроэнергетическихвеличин и показателей качества
электрической энергии «Энергомонитор-3.3Т», диапазон измерений напряжения от 40 до 400
В; диапазон измерений тока от 0,5 до 3000 А, погрешность измерения напряжения
±
[0.1+0.01((U
н
/U)–1)]%, погрешность измерения тока
±
[0.1+0.01((I
н
/I)–1)]% (Госреестр
№31953-06).
Сведения о методиках (методах) измерений
Отсутствуют
Лист № 3
Всего листов 3
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам напряжения измерительным EY…WS
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
ГОСТ 8.216-2011 ГСИ Трансформаторы напряжения. Методика поверки.
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании.
Изготовитель
Фирма Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H.
(Австрия)
Адрес: A-2340, Modling, Beethovengasse 43 –45
Телефон : +43 2236 409 485
Факс :+43 2236 409 322
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./факс 251-76-01/113-01-14,
e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
С.С. Голубев
.
М.п.«_____»_________ 2015 г.
