ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные цифровые МВЦ
Назначение средства измерений
Датчики весоизмерительные цифровые МВЦ (далее – датчики) предназначены для
измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта
в цифровой нормированный электрический измерительный сигнал.
Описание средства измерений
Принцип действия датчиков основан на преобразовании усилия сжатия, действующего
на упругий элемент, в его деформацию, и, преобразованию этой деформации при помощи
тензорезисторов и вторичного преобразователя, в цифровой нормированный сигнал.
Датчикисостоятизупругогоэлементацилиндрическойформы,элементов
термокомпенсации и нормирования и вторичного преобразователя. Упругий элемент находится
в герметично закрытом корпусе.
Обмен информацией между датчиком и внешними устройствами осуществляется по
протоколу интерфейса RS-485.
Модификации датчиков отличаются максимальной нагрузкой, габаритными размерами,
массой и имеют обозначение МВЦ-Н-С3, где:
МВЦ - обозначение типа;
Н - максимальная нагрузка, т;
С3 - класс точности по МОЗМ Р 60:2000 и число поверочных интервалов.
Внешний вид датчиков показан на рисунке 1.

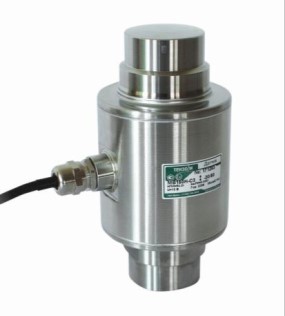

Рисунок 1 – Внешний вид датчиков МВЦ.
Маркировка датчиков производится на фирменной наклейке, на которую нанесены:
торговая марка изготовителя;
обозначение датчика;
максимальная нагрузка E
max
;
серийный номер;
знак утверждения типа средства измерений.
2
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Класс точности по ГОСТ 8.613-2013(OIML R 60:2000).....................................................С3
Максимальное число поверочных интервалов, n
max
= Е
max
/
....................................... 3000
Максимальная нагрузка, Е
max
, габаритные размеры и масса датчиков приведены в
таблице 1.
Масса, кг, не
высотаболее
Таблица 1
Максимальная
нагрузка
Е
max
, т
20, 30, 40, 60
100
диаметр без
гермоввода
75
105
Габаритные размеры, мм
габаритный размер с
гермовводом
101
132
150 3,8
178 6,1
Коэффициент распределения, р
LC......................................................................................................................................
1
Значение поверочного интервала
, кг ....................................................................Е
max
/ n
max
Интервалы измерений и пределы допускаемых погрешностей mpe указаны в таблице 2.
Таблица 2
Интервалы измерений, кг
от 0 до 500
вкл.
св. 500
до 2000
вкл.
св. 2000
Пределы допускаемой погрешности mpe при поверке, кг
±0,5
±1,0
±1,5
Минимальный поверочный интервал,
min
, кг .....................................................Е
max
/10000
Погрешность воспроизводимости Е
R
, приведённая к входу, при трех повторных
нагружениях и разгружениях, кг, не более......................................................................................mpe
Изменение значения выходного сигнала Сс (ползучести), приведенное к входу, при
постоянной нагрузке, составляющей 90 - 100 % от E
max
:
- в течение 30 мин нагружения, кг, не более...............................................................0,7 mpe
- за время между 20-й и 30-й минутами нагружения, кг, не более..........................0,15 mpe
Класс влагостойкости по ГОСТ 8.613-2013(OIML R 60:2000) (справочно) ...................CH
Изменение выходного сигнала при возврате к минимальной нагрузке С
DR
, приведенное
к входу, после нагружения датчика постоянной нагрузкой, составляющей 90 – 100 % от Е
max
в
течение 30 мин, кг, не более.............................................................................................................0,5 ν
Изменение значения выходного сигнала при минимальной статической нагрузке С
М
,
приведенное к входу, при изменении температуры окружающего воздуха на каждые 5
0
С, кг, не
более...........................................................................................................................................± 0,7 ν
min
Интерфейс последовательного обмена данными........................................................ RS-485
Напряжение питания, В:
- минимальное........................................................................................................4,95
- максимальное ......................................................................................................5,75
Ток потребления, мА, не более............................................................................................. 22
Безопасная перегрузка Е
LIM
в течение 5 мин, % от Е
max
.................................................. 125
Степень защиты оболочки датчика по ГОСТ 14254 (МЭК 529-89) ............................. IP68
Условия эксплуатации:
диапазон рабочих температур, ºС ........................................... от минус 30 до плюс 40
относительная влажность при 35 ºС, %..................................................................до 95
атмосферное давление, кПа (мм рт. ст.) .........................от 84 до 107 (от 630 до 800)
Диапазон температур эксплуатации и хранения,
С ......................от минус 50 до плюс 50
Вероятность безотказной работы за 2000 ч...................................................................... 0,98
Средний срок службы, лет .................................................................................................... 10
3
Знак утверждения типа
наноситсятермосублимационнымспособомнамаркировочнуютабличкудатчикаи
типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
№Наименование
1Датчик с кабелем питания и связи
2Паспорт
3Транспортная тара
Кол-воПримечание
1 шт. –
1 экз. –
1 шт. –
Поверка
осуществляется в соответствии с Приложением ДА «Методика поверки» ГОСТ 8.631-2013
(OIML R 60:2000) «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы
испытаний».
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ 8.640-2014с
пределами допускаемых значений доверительных границ относительной погрешности
δ = 0,01 %, Р = 0,95.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма в свидетельство о поверке.
составе весов по
1. Метрологические и
Сведения о методиках (методах) измерений
используютсявкачествепервичныхпреобразователейв
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть
технические требования. Испытания».
Нормативные и технические документы, устанавливающие требования к датчикам
весоизмерительным цифровым МВЦ:
ГОСТ 8.631-2013 (OIML R 60:2000) «ГСИ. Датчики весоизмерительные. Общие
технические требования. Методы испытаний»
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания
Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной
поверочной схемы для средств измерений массы»
ТУ 4274-092-18217119-2010 «Датчики весоизмерительные цифровые МВЦ. Технические
условия»
Изготовитель
Акционерное общество «Весоизмерительная компания «Тензо-М»
(АО «ВИК «Тензо-М»)
ИНН 5027048351
Адрес: 140050, Московская обл., городской округ Люберцы, дачный поселок Красково,
улица Вокзальная, 38
Телефон: +7 (495) 745-3030, +7 (800) 555-6530
Web-сайт:
E-mail:
4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
