Спектрометры гамма-излучения МКСП-01 \"РАДЭК, ГРСИ 46000-10
Номер госреестра:
46000-10
Наименование СИ:
Спектрометры гамма-излучения
Обозначение типа:
МКСП-01 \"РАДЭК
Производитель:
ООО "НТЦ "РАДЭК", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.11.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42000
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры гамма – излучения МКСП-01 «РАДЭК»
Назначение средства измерений
Спектрометры МКСП-01 «РАДЭК» (далее – спектрометры) предназначены для измере-
ния энергетического распределения гамма-излучения, идентификации гамма – излучающих
радионуклидов в измеряемой пробе, измерения активности и удельной активности гамма – из-
лучающих радионуклидов в образцах и в условиях естественного залегания в геометриях 2π и
4π (при наличии соответствующих калибровок и аттестованных методик выполнения измере-
ний).
Описание средства измерений
Принцип действия спектрометров МКСП-01 основан на регистрации детектором кван-
тов гамма-излучения, испускаемого радионуклидами, присутствующими в среде или объекте,
получении спектра амплитудного распределения и выделении в спектре пиков полного погло-
щения (ППП) квантов гамма-излучения. По положению ППП в спектре определяют энергии
гамма-квантов (спектрометр предварительно градуируют по энергии с помощью эталонных
источников гамма излучения).
Спектрометр представляет собой моноблок, состоящий из аналого-цифрового преобра-
зователя (АЦП), высоковольтного блока, фотоэлектронного умножителя (ФЭУ) и блоков де-
тектирования БДЕГ-63 или БДЕГ-80.
В качестве детектора в блоке детектирования БДЕГ-63 используется сцинтиллятор из
NaI(Tl) диаметром 63 мм и длиной 63 мм, в блоке детектирования БДЕГ-80 - сцинтиллятор из
NaI(Tl) диаметром 80 мм и длиной 80 мм.
АЦП предназначен для измерения амплитуд импульсных сигналов от детектора
излучения, регистрации полученного цифрового кода в буферной памяти и передачи
информации через порт беспроводной связи в компьютер.
Спектрометр может использоваться для работы как в лабораторных, так и полевых ус-
ловиях. Для полевых работ спектрометр помещают в термозащитный кожух, крышка которого
соединяется разъемом со спектрометром.
В крышке термозащитного кожуха установлен приемник GPS и радиопередающий
модуль Bluetooth. Устройство содержит часы реального времени, энергонезависимую память
для хранения настроек и спектров, световой индикатор и кнопку управления.
В полевых условиях спектрометр используется для измерения спектров в условиях
естественного залегания в геометриях 2π и 4π, при этом спектры могут сохраняться
автоматически в энергонезависимую память и затем считываться пакетом по завершении
работы. Измерениями можно управлять через карманный персональный компьютер (КПК) или
персональный компьютер (ПК) при наличии в них модуля Bluetooth с помощью программы
«ASW» и оперативно наблюдать спектр на экране.
В лабораторных условиях спектрометр помещают в низкофоновую свинцовую защитную
камеру без термозащитного кожуха.
По условиям эксплуатации спектрометры относятся к группе исполнения – С1 по
ГОСТ 27451-87.
Питание спектрометра производится от встроенного аккумулятора, с напряжением
12 В. Зарядка аккумулятора осуществляется от зарядного устройства, подключаемого к сети
переменного тока с напряжением 220В
-15%
+10
%
.
Общий вид и место пломбирования спектрометров представлены на рисунке 1.
Лист № 2
Всего листов 6

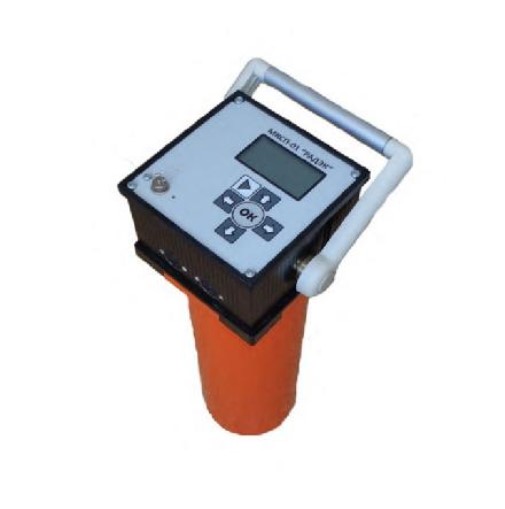

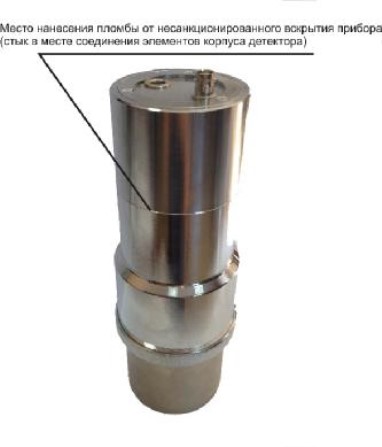

Рисунок 1 - Общий вид спектрометров МКСП-01 «РАДЭК»
и место пломбирования от несанкционированного доступа
Программное обеспечение
Прикладное программное обеспечение (ПО) устанавливается на КПК или ПК. При-
кладное ПО позволяет осуществлять:
- контроль аппаратуры,
- управление измерениями,
- отображение энергетического распределения гамма – излучения (спектров),
- расчет и отображение активности,
- протоколирование результатов.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К
метрологически значимой части относится все ПО спектрометров.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
ASW
12.11.4
1)
Цифровой идентификатор ПО (MD5)
09D2A705F8122826E6460E9EA7BA4208
Примечания: 1) Номер версии не ниже указанного в таблице.
2) Контрольная сумма относится к текущей версии ПО.
В соответствии с Р 50.2.077-2014 уровень защиты ПО спектрометров МКСП-01
«РАДЭК» от непреднамеренных и преднамеренных изменений соответствует уровню
«средний».
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Основные технические характеристики спектрометров приведены в таблице 2.
Таблица 2
ХарактеристикаЗначение
Диапазон энергий регистрируемого гамма-излучения, кэВ от 100 до 3000
Относительноеэнергетическоеразрешение (втермозащитномкожухеи безнего)
для гамма-излучениясэнергией 661,66 кэВ радионуклида
137
Cs сблокамидетек-
тирования, %, неболее:
БДЕГ-63; 9,5
БДЕГ-80 10
Пределы допускаемой основной относительной погрешности характеристики
преобразования с блоками детектирования БДЕГ-63 или БДЕГ-80 (интеграль-
ная нелинейность) в диапазоне энергий регистрируемого гамма-излучения, %
±
1,0
Эффективность регистрации с блоком детектирования БДЕГ-63 в пике полно-
го поглощения гамма-излучения радионуклида
137
Cs с энергией 661,66 кэВ от
точечного источника, расположенного вплотную к торцевой поверхности де-
тектора, %, не менее6,0
Эффективность регистрации с блоком детектирования БДЕГ-63 в термоза-
щитном кожухе в пике полного поглощения гамма-излучения радионуклида
137
Cs с энергией 661,66 кэВ от точечного источника, расположенного вплот-
ную к торцевой поверхности кожуха, %, не менее4,0
Эффективность регистрации с блоком детектирования БДЕГ-80 в пике полно-
го поглощения гамма-излучения радионуклида
137
Cs с энергией 661,66 кэВ от
точечного источника, расположенного вплотную к торцевой поверхности де-
тектора, %, не менее10
Эффективность регистрации с блоком детектирования БДЕГ-80 в термоза-
щитном кожухе в пике полного поглощения гамма-излучения радионуклида
137
Cs с энергией 661,66 кэВ от точечного источника, расположенного вплот-
ную к торцевой поверхности термозащитного кожуха, %, не менее6,5
Максимальная входная статистическая загрузка с блоками детектирования
БДЕГ-63 и БДЕГ-80, с
-1
, не менее5∙10
4
При этом:
относительное изменение энергетического разрешения, %, не более10
смещение центроиды пика полного поглощения гамма – излучения с энер-
гией 661,66 кэВ радионуклида
137
Cs при увеличении статистической за-
грузки до 5∙10
4
с
-1
, %, не более3
Время установления рабочегорежима, мин, неболее5
Время непрерывной работы при питании, ч, не менее:
от аккумуляторов без подзарядки;8
от сети переменного тока напряжением 220В
-15%
+10%
24
Потребляемая мощность при питании от сети переменного тока, ВА, не более4,0
Нестабильность показаний (изменение коэффициента преобразования) с
блоками детектирования БДЕГ-63 или БДЕГ-80, % не более:
за 8 часов непрерывной работы при питании от аккумуляторов; ±1,0 за
24 ч непрерывной работы при питании от сети переменного тока ±1,0
Лист № 4
Всего листов 6
±6
±5
9,5
10
с блоком БДЕГ-80
9,5
10
от 10 до 40
от 800 до 1060
от 30 до 80
100 х 395
100 х 395
150 х 528
150 х 528
150 х 528
3,6
3,8
5,2
5,4
1,6
Значение
Характеристика
Спектрометр (в термозащитном кожухе) в рабочих условиях эксплуатации
устойчив:
·
к воздействию температуры окружающего воздуха в диапазоне от минус 25
до 55°С, при этом:
- относительное смещение центроиды пика гамма-излучения с энергией
661,66 кэВ радионуклида
137
Cs относительно значений при температуре
20°С, %, не более;
-относительное изменение энергетического разрешения, %, не более
·
к воздействию относительной влажности окружающего воздуха 100% при
температуре 35°С, при этом:
- относительное энергетическое разрешение, %, не более:
с блоком БДЕГ-63;
с блоком БДЕГ-80
Спектрометр (в термозащитном кожухе) в рабочих условиях эксплуатации
устойчив к воздействию ударных нагрузок с ускорением нагрузки 20 м/с
2
при
длительности ударного импульса 10 мс, частоте следования импульсов равной
10 ударов в минуту и общем числе ударов 100, при этом относительное
энергетическое разрешение, %, не более
с блоком БДЕГ-63
Рабочие условия эксплуатации спектрометров в лабораторном исполнении:
диапазон температур окружающего воздуха, °С;
атмосферное давление, ГПа;
относительная влажность окружающего воздуха, %
Габаритные размеры, (диаметр х высота), мм, не более:
с блоком БДЕГ-63
с блоком БДЕГ-80
с блоком БДЕГ-63 в термозащитном кожухе с
блоком БДЕГ-80 в термозащитном кожухе
термозащитный кожух
Масса, кг, не более: с
блоком БДЕГ-63 с
блоком БДЕГ-80
с блоком БДЕГ-63 в термозащитном кожухе с
блоком БДЕГ-80 в термозащитном кожухе
термозащитный кожух
Средняя наработка на отказ не менее 4000 ч.
Среднее время восстановления не более 12 ч.
Средний срок службы до первого капитального ремонта не менее 6 лет.
Знак утверждения типа
наносится на этикетку, расположенную на наружной поверхности спектрометров и на титуль-
ный лист руководства по эксплуатации методом компьютерной графики.
Лист № 5
Всего листов 6
Комплектность средства измерений
Комплект поставки спектрометров указан в таблице 3.
1
Примечания:
1. Модели блоков детектирования (БДЕГ-63 или БДЕГ-80) согласовываются с Заказчиком
при заказе спектрометра.
2. Модель планшетного ПК (Tablet PC) или КПК согласовывается с Заказчиком при заказе
спектрометра.
3. Контрольный источник выполнен в соответствии ТУ 7018-001-23102128-09 и представляет
собой диск с встроенным в центр днища радиоактивным веществом. В соответствии с при-
ложением П-4 НРБ-99/2009 активность радионуклидных источников менее минимально
значимой активности не требует регламентации.
4. Поставка защиты согласовывается с заказчиком.
5. Зарядное устройство типа EA1050 или аналог. Выходное напряжение 12-17В. Максималь-
ный ток 5А.
6. Дипломат или ящик для хранения и переноски спектрометра и принадлежностей согласо-
вывается с Заказчиком при заказе спектрометра.
Кол-воОбозначение
Примечание
Таблица 3
Наименование
Спектрометр с блоком детектирования БДЕГ-63
1ШФРК. 412151.002
1ШФРК. 418244.001
Спектрометр с блоком детектирования БДЕГ-80
Термозащитный кожух
Персональный компьютер типа Tablet PC или
КПК
1
2
Aligas
3
Диск с программным обеспечением:
ASW1
Контрольный радионуклидный источник
232
Th
активностью менее 1 кБк1
Низкофоновая камера пассивной
защиты 1
Устройство позиционирования 1
ШФРК. 418244.0024
ШФРК. 412151.008
ШФРК. 412151.002 РЭ
Раздел 4
«Поверка»
ШФРК. 412151.002 ПС
Руководство по эксплуатации «Спектрометры
гамма-излучения МКСП-01 «РАДЭК»1
Описание программы ASW1
Паспорт МКСП-01 “РАДЭК”1
Зарядное устройство1
Упаковка1
5
6
Поверка
осуществляется по документу ШФРК.412151.002 РЭ «Спектрометры гамма – излучения
МКСП-01 «РАДЭК». Методика поверки» (раздел 4 руководства по эксплуатации), согласован-
ному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в сентябре 2010 г.
При поверке применяются источники фотонного излучения спектрометрические эта-
лонные 2-го разряда по ГОСТ 8.033-96 активностью от 3 до 180 кБк из радионуклидов
241
Аm,
57
Со,
139
Се,
113
Sn,
54
Mn,
22
Na,
88
Y,
137
Сs,
228
Тh, аттестованные по активности радионуклида в ис-
точнике с погрешностью не более ± 6%.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в документе «Спектрометры гамма - излучения МКСП-01 «РАДЭК». Руководство
по эксплуатации», ШФРК.412151.002 РЭ;
Нормативные и технические документы, устанавливающие требования к спектрометрам
гамма – излучения МКСП-01 «РАДЭК»
ГОСТ 4.59-79 «Средства измерений ионизирующих излучений. Номенклатура показателей».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические усло-
вия».
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения ос-
новных параметров».
ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности
радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных
источников».
«Спектрометрыгамма-излученияМКСП-01«РАДЭК».Техническиеусловия»,
ШФРК.412151.002 ТУ.
Изготовитель
ООО «НТЦ «РАДЭК»
Адрес: 190005, г. Санкт - Петербург, ул. 6-я Красноармейская, 10
Тел. (812) 320-65-17, тел./факс (812) 322-55-72
ИНН 7826087150
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведе-
нию испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ______________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 49669-12 | Спектрометры эмиссионные с индуктивно связанной плазмой | Optima мод. 8000 и 8300 | Фирма "PerkinElmer, Inc.", США | 1 год | Перейти |
| 15450-96 | Индикаторы суммарной плотности потока нейтронного и гамма-излучения | РПС-01 (\"Кордон\") | Фирма "Позитрон GmbH", Украина, г.Желтые Воды | 1 год | Перейти |
| 19399-00 | Дозиметры гамма-излучения | ДКГ-03Д \"Грач | НПП "Доза", пос.Менделеево | 1 год | Перейти |
| 21730-08 | Спектрометры-радиометры гамма- и бета-излучений | МКГБ-01 \"РАДЭК | ООО "НТЦ "РАДЭК", г.С.-Петербург | 2 года | Перейти |
| 29558-15 | Дозиметры рентгеновского излучения | ДКР-АТ1103М | НПУП "Атомтех", Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
