Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 41642

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN

Назначение средства измерений

Штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN (далее по

тексту штангенглубиномеры) предназначены для измерений глубины элементов деталей

во всех отраслях машиностроительного комплекса.

Описание средства измерений

Штангенглубиномер состоит из следующих элементов: штанги, на которую нане-

сена миллиметровая шкала, и рамки с цифровым отсчетным устройством в виде жидкок-

ристаллического дисплея, которая перемещается вдоль штанги, встроенного источника

питания. Рамка своей измерительной поверхностью базируется на измеряемую деталь.

Штангенглубиномеры MarCal 30 EWR имеют защиту IP 67, разъем для выводов ре-

зультов измерений на внешнее устройство USB, Оpto RS232C или Digimatic.

Штангенглубиномеры MarCal 30 ER имеют разъем для выводов результатов изме-

рений на внешнее устройство USB, Оpto RS232C или Digimatic.

Штангенглубиномеры MarCal 30 EWN имеют сменную тарельчатую измеритель-

ную насадку (версия A) или специальную направляющую, которая позволяет измерять

глубину и толщину уступов (версия B), защиту IP 67, разъем для выводов результатов из-

мерений на внешнее устройство USB, Оpto RS232C или Digimatic.

Все модели штангенглубиномеров имеют контрастную 8,5 мм жидкокристалличе-

скую индикацию (LCD), нержавеющий движок и направляющую. Скорость перемещения

рамки 2,5 м/с.

а)

б)

(в)

Лист № 2

Всего листов 4

(г)

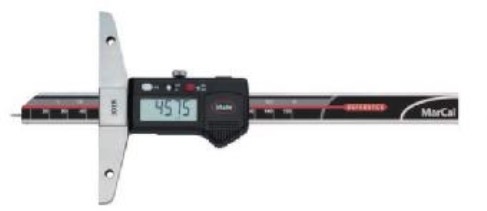

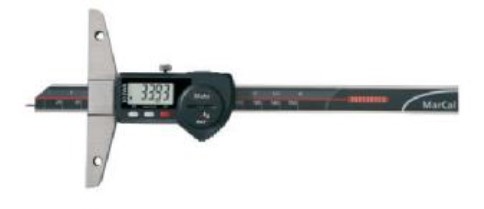

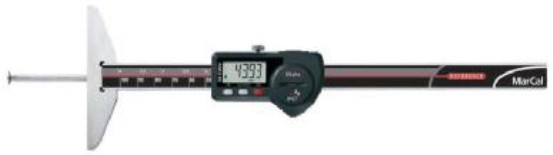

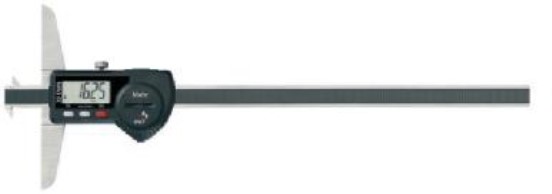

Рисунок 1 – Общий вид Штангенглубиномеров MarCal 30 EWR (а), MarCal 30 ER (б),

MarCal 30 EWN (в и г)

Программное обеспечение

Штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN имеют в своем

составе программное обеспечение MarCom, записанное на микрочип и выводящее на экран

ПК при подключении данные, которые потом можно просмотреть на экране и/или распеча-

тать на принтере.

Идентификационные данные программного обеспечения на Штангенглубиномеры

MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)Значение

1 2

Идентификационное наименование ПОMarCom

Номер версии (идентификационный номер) ПО v.1.0

Цифровой идентификатор ПО -

Другие данные, если имеются -

Уровень защиты программного обеспечения оценивается, как «высокий» в соот-

ветствии с РМГ Р 50.2.077-2014

Метрологические и технические характеристики

Таблица 2

МодельДиапазонДискретность

штангенглубиномера измерений, отсчета, мм

мм

вкл

Предел допус-Длина измери-

каемой абсо- тельной поверхно-

лютной погреш-сти рамки, мм

ности, мм

0,03

100

вкл

0,04

150

0,01

0,05

150

0,01

0,03

100

вкл

0,04

150

вкл

0,05

150

0,01

0,03

0,01

0,03

100

вкл

от 0 до

150

0,01

MarCal 30 EWR

от 0 до

300

0,01

от 0 до 500

вкл.

от 0 до 150

вкл.

MarCal 30 ER

от 0 до

300

0,01

от 0 до

500

0,01

MarCal 30 EWN (вер-от 0 до 150

сия A) вкл.

от 0 до 300

MarCal 30 EWN (вер-вкл.

сия B)от 0 до

500

0,01

0,03

150

Лист № 3

Всего листов 4

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель высотомера методом наклейки

и на техническую документацию типографским способом.

Комплектность

Комплектность средства измерений

Таблица 3

Наименование

Штангенглубиномеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN

Батарея 3V, тип CR 2032

Тарельчатая измерительная насадка толщиной 1 мм только для штан-

генглубиномера MarCal 30 EWN (версия A)

Методика поверки

Футляр

Паспорт

Удлиненные измерительные мосты для штангенглубиномеров MarCal

30 EWR, MarCal 30 ER (по заказу):

– 200 мм

– 300 мм

Соединительный кабель USB (2 м) (по заказу)

Соединительный кабель Opto RS232C (2 м) с SUВ-D 9-полюсным гнез-

дом (по заказу)

соединительный кабель Digimatic (2 м), с плоским 10-полюсным ште-

кером (по заказу)

Поверка

осуществляется в соответствии с документом по поверке МП 45959-10 «Штангенглуби-

номеры MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN. Методика поверки», утвержден-

ным ГЦИ СИ ФГУП «ВНИИМС» в июле 2010 г.

Основные средства поверки:

– меры длины концевые плоскопараллельные образцовые 4-го разряда по МИ 1604

или класса точности 3 по ГОСТ 9038-90.

Сведения о методиках (методах) измерений

Метод измерений изложен в документе «Штангенглубиномеры MarCal 30 EWR,

MarCal 30 ER, MarCal 30 EWN. Паспорт»

Нормативныеитехническиедокументы,устанавливающиетребованияк

штангенглубиномерам MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN

ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений длины в диапазоне от 1·10

-9

до

50 м и длин волн в диапазоне от 0,2 до 50 мкм»

Техническая документация фирмы-изготовителя

Изготовитель

Фирма Mahr GmbH, Германия

P.O. Box 100254, 73702, Reutlinger Strasse 48, 73728 Esslingen

Ph +49 711 9312600; Fax +49 711 9312725; E-mail:

mahr.es@mahr.de

Лист № 4

Всего листов 4

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66,

E-mail:

office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 26.07.2013г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС. С. Голубев

М.п.«___»_______________ 2015 г.
