Номер госреестра:
45757-10
Наименование СИ:
Фурье-спектрометры инфракрасные
Обозначение типа:
EM27
Производитель:
Фирма "Bruker Optik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 41404
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фурье-спектрометры инфракрасные ЕМ27
Назначение средства измерений
Фурье-спектрометрыинфракрасныеЕМ27(далее-Фурье-спектрометры)
предназначены для измерения оптических эмиссионных спектров в среднем ИК диапазоне,
определения концентрации различных веществ в газообразной фазах исследуемых образцов в
следующих областях: удалённый качественный и количественный анализ загрязнения воздуха,
в том числе и дистанционный мониторинг с самолёта, контроль за выбросами в атмосферу
различных промышленных предприятий.
Описание средства измерений
Фурье-спектрометры ЕМ27 представляют собой стационарные автоматизированные
приборы.
Принцип действия основан на методе эмиссионного оптического спектрального
анализа.
Основой Фурье-спектрометров является двухлучевой интерферометр, в котором при
перемещенииодногоиззеркалпроисходитизменениеразностиходамежду
интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр
построен по схеме с зеркалами в виде уголковых светоотражателей. Спектр (в шкале волновых
чисел) получается после выполнения специальных математических расчетов (обратное
преобразование Фурье) интерферограммы.
Движениезеркалавинтерферометреосуществляетсялинейноспомощью
прецизионного механизма. Точное положение зеркала (разность хода в интерферометре)
определяется с помощью референтного канала с лазером. Нулевое значение разности холла
(основной максимум интерферограммы) определяется расчётным путём.
Прибор оборудован стабильной оптической скамьей. Полностью цифровой прибор
оборудован детекторами со встроенными предусилителями сигнала и АЦП, вследствие чего нет
влияния на прибор электромагнитных излучений.
Конструктивно Фурье-спектрометры выполнены в виде портативно-переносных
приборов, оснащённых телескопом с отдельно устанавливаемым компьютером. По заказам
приборы оснащаются широким набором дополнительных устройств и принадлежностей.
Приборы могут комплектоваться дополнительными детекторами.
Управление процессом измерения осуществляется от внутреннего контроллера и
совместимого компьютера (модель не ниже Pentium) с помощью программного комплекса
OPUS. Программный комплекс OPUS - это пакет программ, предназначенных для наиболее
полного использования всех возможностей Фурье-спектрометров.
Спомощьюпрограммногообеспеченияосуществляетсянастройкаприбора,
оптимизацияего параметров, управление егоработой, Фурье-преобразование
интерферограммы, обработка выходной информации, в том числе построение градуировочных
графиков, печать и сохранение результатов анализа. Программный пакет OPUS обеспечивает
возможность использования измерительной информации другими программами для подготовки
документов с результатами измерений.
Фурье-спектрометры комплектуются библиотеками спектров веществ, что позволяет
проводить идентификацию исследуемых образцов.
Лист № 2
Всего листов 4

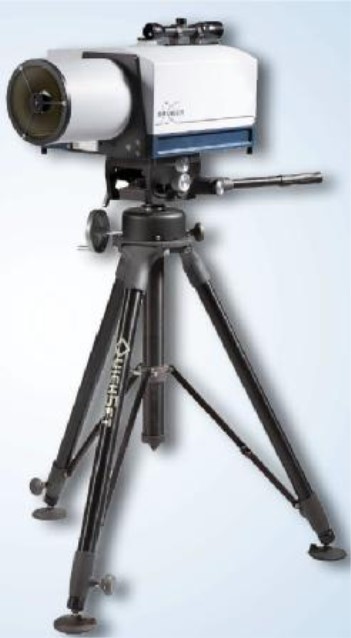

Рисунок 1 – Общий вид Фурье-спектрометра инфракрасного ЕМ27
Программное обеспечение
Вфурье-спектрометреиспользуетсяпрограммноеобеспечение(ПО)OPUS,
предназначенное для настройки параметров измерения, осуществления Фурье-преобразования
интерферограммы, обработки выходной информации, в том числе построения градуировочных
графиков по образцовым веществам, печати результатов и сохранения результатов анализа.
Программное обеспечение OPUS обеспечивает экспорт результатов измерения в другие
программы для подготовки отчетов.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО OPUS/Tensor
Номер версии (идентификационный номер) ПО 7.5 и выше
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) -
Алгоритм вычисления цифрового идентификатора ПО -
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует среднему уровню в соответствии с Р 50.2.077-2014. Доступ к метрологически
значимой части защищен ограничением прав доступа с помощью пароля.
Метрологические и технические характеристики
Таблица 2
Параметры
Спектральный диапазон измерений, см
-1
Спектральное разрешение, не более, см
-1
Воспроизводимость волнового числа, не более, см
-1
Спецификация
Максимально возможный
700-5000
1 (опционально 0,5)
±0,05
Лист № 3
Всего листов 4
±0,01
±0,1
Пределы допускаемой абсолютной суммарной
погрешности измерений по шкале волновых чисел,
не более, см
-1
Пределы допускаемой абсолютной (суммарной)
погрешности измерений по фотометрической
шкале, не более, %Т
Скорость сканирования, спектров/c
Напряжение питания постоянного тока, В
Максимально возможное 32
24 (с преобразователем или блок
батарей)
80
400х360х270
18
0 … +40
±1
<80
Потребляемая мощность, В·А
Габаритные размеры, мм
Масса, кг
Условия эксплуатации:
-температура окружающего воздуха, °С
-изменение температуры в ходе измерений, °С/ч
-относительная влажность воздуха, %
Условия транспортировки и хранения:
-диапазон температур, °С
-относительная влажность воздуха, %
Срок службы, не менее, лет
-30 … +50
<80
7
Знак утверждения типа
наносится на корпус прибора и на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Основной комплект поставки представлен в таблице 3.
Таблица 3
Наименование
Фурье спектрометр
Компьютер
Принтер
Комплект инструментов
Программное обеспечение
Количество, шт. (экз.)
1
1
1
1
1
Руководство пользователя (на русском языке)1
Методика поверки1
Соединительные кабели1
Дополнительное оборудование (поставляется по заказу) представлено в таблице 4.
Таблица 4
НаименованиеКоличество, шт. (экз.)
Детекторы
Панель ввода-вывода цифровых и аналоговых сигналов
Оборудование высокого разрешения и быстрого сканирования
Устройство для продувки прибора
Телескопический объектив
Источник ИК излучения
Лист № 4
Всего листов 4
Поверка
проводится в соответствии с документом МП 45757-10 «Фурье-спектрометры инфракрасные
ЕМ27 фирмы «Bruker Optik GmbH», Германия. Методика поверки», утвержденным ГЦИ СИ
ОАО ФНТЦ «Инверсия» в феврале 2010 г.
Основные средства поверки:
пары воды в атмосфере и/или монооксид углерода
Сведения о методиках (методах) измерений
«Дистанционный ИК-фурье сенсор ЕМ27. Руководство Пользователя», раздел 6.
Нормативные и технические документы, устанавливающие требования к Фурье-
спектрометрам инфракрасным ЕМ27
1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических
процессов. Общие технические условия»
2 ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных
приборов и лабораторного оборудования. Часть 1. Общие требования »
3 Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Bruker Optik GmbH», Германия
Адрес: Rudolf-Plank-Str. 27, 76275 Ettlingen, Germany
Телефон: +49 7243 504-2000
Факс: +49 7243 504-2050
E-mail:
Заявитель
ООО «Брукер», г. Москва
Адрес: 119017, г. Москва, ул. Пятницкая, д. 50/2, стр.1
Телефон: +7(495) 517-92-84(85), факс: +7(495) 517-92-86
E-mail:
Испытательный центр
ГЦИ СИ ОАО ФНТЦ «Инверсия»
Адрес: 107031, г. Москва, ул. Рождественка, д.27
тел/факс (495)608-45-56,
E-mail:
Аттестат акредитации №30076-08 от 27.06.2008 г.,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.П.«___» _____________ 2015 г.
