Номер госреестра:

45706-10

Наименование СИ:

Анализаторы настраиваемые диодные лазерные

Обозначение типа:

TruePeak мод. TDLS200

Производитель:

Фирма "Yokogawa Corporation of America", США

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

28.07.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 41417

об утверждении типа средств измерений

лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы настраиваемые диодные лазерные TruePeak модели TDLS200

Назначение средства измерений

Анализаторы настраиваемые диодные лазерные TruePeak модели TDLS200 (далее - анали-

заторы) предназначены для непрерывного контроля содержания газов и паров (кислорода, ок-

сида и диоксида углерода, воды, аммиака, сероводорода).

Описание средства измерений

Принцип действия анализаторов настраиваемых диодных лазерных TruePeak модели

TDLS200 основан на измерении интенсивности ИК-излучения, поглощенного анализируемым

газом, и последующем вычислении его содержания с учетом градуировочной характеристики, а

также текущих значений давления и температуры анализируемой среды. Анализаторы относят-

ся к однолучевым спектрофотометрам. Источник излучения - диодный лазер. Анализаторы ус-

танавливают на технологических линиях или дымовых трубах с помощью фланцевых соедини-

тельных устройств с термостойкими оптическими окнами.

В анализаторах реализован принцип "одноволновой спектроскопии". Для конкретной ана-

литической среды устанавливается линия селективной абсорбции целевого газа, которая скани-

руется диодным лазером. Монохроматический поток от блока источника излучения проходит

через анализируемую газовую среду и поступает через фокусирующие линзы в блок детектора.

Конструктивно анализатор состоит из блока источника (включающего модуль лазера,

электронный модуль, проточную ячейку и присоединительные фланцы) и блока детектора.

Управление работой приборов, обработка результатов измерений, включая их коррекцию

по температуре и давлению измеряемой среды, регистрация результатов осуществляется либо в

автономном режиме с помощью электронного блока, либо посредством внешнего компьютера

(на расстоянии до 100 м). Анализаторы имеют аналоговые выходы (4 - 20) мА, 3 цифровых вы-

хода сигналов аварийной ситуации и Ethernet порт.

Анализаторы имеют взрывозащищенное исполнение с маркировкой взрывозащиты

2ExpzIIT5 X.

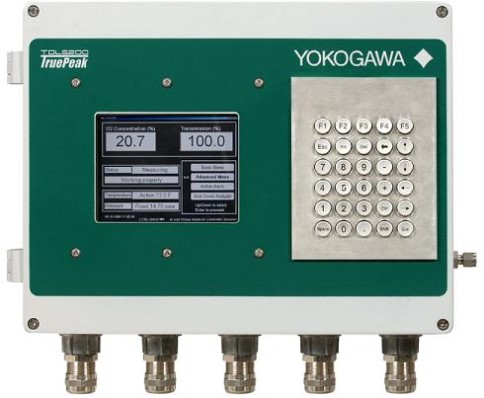

Рис.1. Фотография внешнего вида анализатора настраиваемого диодного лазерного

TruePeak модели TDLS200.

Лист № 2

Всего листов 4

При выпуске из производства газоанализаторы настраивают на анализ одного или двух

газов согласно требованиям заказчика и градуируют с использованием проточной ячейки.

Рекомендуется периодическая проверка градуировочных характеристик с помощью стан-

дартных образцов газовых смесей. Предусмотрены два метода градуировки: без прерывания

потока анализируемого газа, когда градуировочная смесь заполняет проточную ячейку на

пути лазерного луча, и с прерыванием потока анализируемого газа и заменой его градуиро-

вочной смесью.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)Значение

Идентификационное наименование ПО –

Номер версии (идентификационный номер ПО) Не ниже R3.00

Цифровой идентификатор ПО недоступно

Другие идентификационные данные (если имеются) недоступно

Уровень защиты встроенного программного обеспечения от непреднамеренных и пред-

намеренных изменений в соответствии с Р 50.2.077-2014 высокий.

Влияние программного обеспечения анализаторов учтено при нормировании метроло-

гических характеристик.

Метрологические и технические характеристики

Диапазон измерений и пределы допускаемых значений погрешности приведены в табли-

це 2

Таблица 2.

Анализируемый Диапазон измерений Пределы допускаемой Пределы допускаемой

компонент минимальный/ основной приведенной основной относитель-

максимальныйк верхнему пределу из-ной погрешности, %

мерений погрешности,

(0 - 1) %± 5–

(0 - 25) %± 2

О(0 - 30) млн

-1

± 10–

(30 - 25000) млн

-1

– ± 10

S (0 - 5) %± 10–

(5 - 50) % - ± 10

(0 - 30) млн

-1

± 15

(30 - 5000) млн

-1

–± 15

СО(0 - 3000) млн

-1

± 5 –

(0,3 - 50) %–± 5

СО (в присутствии(0 - 3000) млн

-1

± 5 –

СН

в диапазоне

(0 - 5) %)

СН

(в присутст-(0 - 5) %± 5–

вии СО в диапазо-

не

(0 - 3000) млн

-1

)

СО

(0 - 1) %± 5–

(1 - 50) % – ± 5

Лист № 3

Всего листов 4

± 0,2

от 1 до 20

5,5

Пределы допускаемой дополнительной погрешности при изменении тем-

пературы окружающей среды на 10 °С в долях основной погрешности

Время установления показаний, с

Масса, кг, не более:

блок источника

блок детектора

Габаритные размеры, мм, не более:

блок источника

блок детектора

500x510x21

480x480x135

Условия эксплуатации:

- максимальная температура анализируемой среды, °С

- максимальное давление анализируемой среды, МПа

- температура окружающей среды, °С

- напряжение питания постоянного тока, В

1500

(в зависимости от

контролируемого газа)

от минус 10 до плюс 50

Знак утверждения типа

наносится на лицевую панель анализаторов методом штемпелевания и на титульный лист

руководства по эксплуатации типографским способом.

Комплектность средства измерения

Анализатор настраиваемый диодный лазерный TruePeak модели TDLS200.

Программное обеспечение,

Руководство по эксплуатации;

Методика поверки.

Поверка

осуществляется по документу МП 45706-10 "Инструкция. Анализаторы настраиваемые ди-

одные лазерные TruePeak модели TDLS200. Методика поверки", утвержденному ГЦИ СИ

ФГУП "ВНИИМС" 5 октября 2010 г.

Поверка проводится с использованием ГСО-ПГС по ТУ 6-16-2956-92.

Сведения о методах (методиках) измерений

руководству по эксплуатации на "Анализаторы настраиваемые диодные лазерные TruePeak

модели TDLS200".

Нормативные и технические документы, устанавливающие требования к анализато-

рам настраиваемым диодным лазерным TruePeak модели TDLS200

ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические ус-

ловия".

ГОСТ 8.578-08 "Государственная поверочная схема для средств измерений содержания ком-

понентов в газовых средах".

Техническая документация фирмы-изготовителя Yokogawa Corporation of America, США.

Изготовитель

Фирма Yokogawa Corporation of America, США

Адрес: 910 Gemini Street, Houston, Texas 77058, USA

Лист № 4

Всего листов 4

Заявитель

Общество с ограниченной ответственностью "Иокогава Электрик СНГ"

(ООО "Иокогава Электрик СНГ")

Юрид. Адрес: 129090, Россия, г. Москва, Грохольский пер., д.13, строение 2.

Тел.: (495) 737-78-68/71, факс: (495) 737-78-69, e-mail:

info@ru.yokogawa.com

Испытательный центр

Федеральное государственноеунитарноепредприятие "Всероссийский научно-

исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77/437-56-66, E- mail:

office@vniims.r

www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измере-

ний в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

С.С. Голубев

"____" ____________ 2015 г.
