Стенды измерительные переносные для электромагнитных испытаний силовых трансформаторов СЭИТ-3, ГРСИ 45683-16
Номер госреестра:
45683-16
Наименование СИ:
Стенды измерительные переносные для электромагнитных испытаний силовых трансформаторов
Обозначение типа:
СЭИТ-3
Производитель:
ООО "Челэнергоприбор", г.Челябинск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63686
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды измерительные переносные для электромагнитных испытаний силовых
трансформаторов СЭИТ-3
Назначение средства измерений
Стенды измерительные переносные для электромагнитных испытаний силовых
трансформаторов СЭИТ-3 (далее - стенды) предназначены для проведения измерений силы
переменного тока, напряжения переменного тока, частоты напряжения переменного тока и
сопротивленияпостоянномутокуприэлектромагнитныхиспытанияхсиловых
трансформаторов в цеховых условиях в соответствии с ГОСТ 3484.1-88.
Описание средства измерений
Принципдействиястендаоснованнапреобразованиианалоговыхсигналов,
пропорциональных мгновенным значениям измеряемых напряжений и токов, в цифровой код с
помощью аналого-цифровых преобразователей высокой разрядности с частотой выборок 8 кГц
с последующим вычислением активной мощности. Компьютер выводит результаты вычислений
на экран монитора и на печать.
Стенд включает в свой состав измерительно-вычислительный блок (ИВБ) и PC-
совместимый компьютер с принтером.
ИВБ изготавливается в корпусном исполнении. ИВБ состоит из следующих основных
узлов: корпуса с лицевой панелью, платы печатного монтажа, блока питания, измерительных
трансформаторовтока,измерительныхтрансформаторовнапряжения,проводовдля
подключения стенда к испытуемому трансформатору, а также кабелей для соединения с
компьютером.
Вывод данных осуществляется на монитор компьютера и на принтер.
Область применения: предприятия по производству и ремонту трансформаторов, а также
ремонтные подразделения энергосистем.
Общий вид стендов с местом нанесения знака поверки приведен на рисунке 1, место
пломбирования показано на рисунке 2.

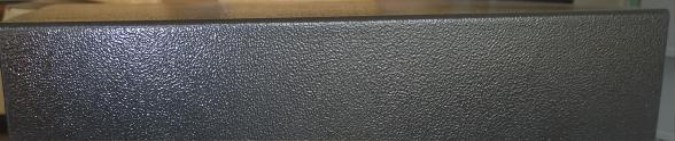

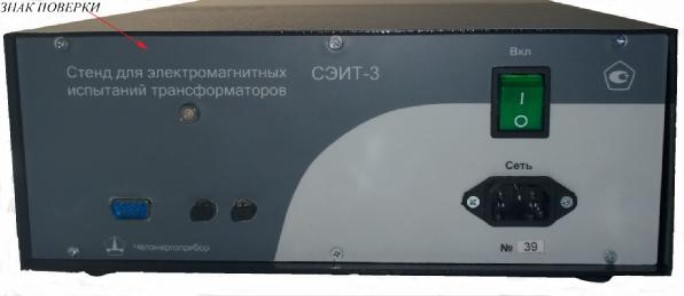

Рисунок 1. Общий вид стендов
Лист № 2
Всего листов 4

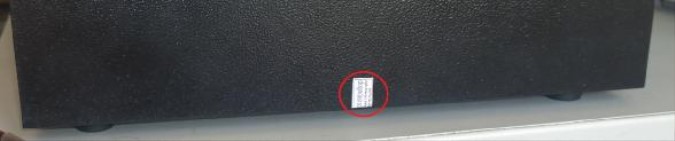

Рисунок 2. Место пломбирования стендов
Программное обеспечение
Системное ПО стендов СЭИТ-3 является метрологически значимым.
Программное обеспечение стенда обеспечивает управление ИВБ от компьютера,
пересылку данных в компьютер, оформление и печать протокола испытаний на принтере. Оно
включает программу управления стендом СЭИТ-3 «stend.exe», файл загрузочных данных
«stend.ini», метрологически значимую библиотеку «SAIT_MathCore.dll» и файл номинальных
данных трансформаторов «stend.dat».
Идентификация метрологически значимой части, выполняется в соответствии с
описаниемПОфирмы-изготовителя.Исходныетекстыпрограммногообеспечения
пользователю не поставляются, что препятствует изменениям программного обеспечения.
Идентификационные данные программного обеспечения стенда приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
SAIT_MathCore.dll
v.1.1.1
AAE70D139324EF14D2649AA22EBBD3C1
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Диапазон измерений силы переменного тока
1
....................................................................... (0 – 5) А
Диапазон измерений напряжения переменного тока
2
............................................(0–100 и 0–400) В
Диапазон измерений активной мощности
1,2
.....................................................................(0–4000) Вт
Диапазон измерений сопротивления постоянному току..........................................(0,0001–200) Ом
Диапазон измерений частоты................................................................................................(45–55) Гц
Верхний предел измерений силы переменного тока.......................................................................5 А
Верхние пределы измерений напряжения переменного тока.........................................100 В; 400 В
Верхние пределы измерений сопротивления .............................................(0,01, 0,2, 2, 20 и 200) Ом
Пределы допускаемой основной приведенной к верхнему пределу измерений напряжения
переменного тока на каждом из пределов 100 и 400 В погрешности ..................................... ±0,2 %
Пределы допускаемой основной приведенной к верхнему пределу измерений мощности
погрешности…………………...................................................................................................... ±0,5 %
Пределы допускаемой основной приведенной к верхнему пределу измерений силы переменного
тока погрешности ………………………..................................................................................... ±0,5 %
Пределы допускаемой основной абсолютной погрешности измерений частоты .............. ±0,15 Гц
Пределы допускаемой основной приведенной к верхнему пределу измерений сопротивления
постоянному току на каждом из пределов 0,01, 0,2, 2, 20 и 200 Ом погрешности................ ±0,5 %
Сила входного тока каналов измерений напряжения, не более...................................................2 мА
Падение напряжения нагрузки каналов измерений силы тока, не более..................................50 мВ
Лист № 3
Всего листов 4
Время готовности к работе после включения питания, не более ............................................15 мин
Допускаемая дополнительная погрешность измерения, вызванная изменением температуры
окружающей среды от нормальных до предельных значений в рабочем диапазоне температур
не более предела допускаемой основной погрешности.
Габаритные размеры прибора (ширина×длина×высота), не более......................... 330×285×120 мм
Масса прибора без измерительных проводов и разъемов, не более............................................. 5 кг
Питание прибора СЭИТ-3 осуществляется от промышленной сети переменного тока
напряжением (220±22) В и частотой (50±1) Гц. Потребляемая мощность не более
120 В·А.
ИВБ стенда СЭИТ-3 должно быть тепло-, холодо-, влагопрочным и обладать прочностью при
транспортировании в соответствии с ГОСТ 22261-94 для средств измерений 2-й группы.
Нормальные условия применения
- температура окружающей среды......................................................................……...20±5 °C
- относительная влажность воздуха...........................................................................(30–80) %
- атмосферное давление .........................................................................................84–106,7 кПа
- внешнее магнитное поле частотой 50 Гц, напряженностью, не более ...........……..40 А/м
Рабочие условия применения прибора СЭИТ-3:
- температура окружающей среды………………………………………….…….(10–35) °C
- относительная влажность воздуха, не более...........................................……….80 % при 25 °C
- атмосферное давление ............................................................................................(84–106,7) кПа
Средний срок службы прибора не менее………………………………………………….……. 5 лет
Средняя наработка на отказ
3
не менее ………………………………………………............…3000 ч
Примечания:
1
Без использования измерительного трансформатора тока.
2
Без использования измерительного трансформатора напряжения.
3
Характеристикой, по которой определяется отказ, является основная погрешность измерения
напряжения, тока, мощности, сопротивления или частоты.
Знак утверждения типа
наносится на лицевую панель ИВБ, титульный лист руководства по эксплуатации и паспорта
типографским способом.
Комплектность средства измерений
Измерительно-вычислительный блок....................................................................................... 1 шт.
Щупы в виде зажимов типа «крокодил».................................................................................. 2 шт.
Сетевой шнур.............................................................................................................................. 1 шт.
Шнур для подключения стенда к компьютеру USB ............................................................... 1 шт.
Шнуры сопротивлением не более 0,1 Ом,
с общим разъемом для измерения сопротивления постоянному току ..............................1 комп.
Компакт-диск с программным обеспечением.......................................................................... 1 шт.
Руководство по эксплуатации и паспорт..................................................................................1 экз.
Методика поверки.......................................................................................................................1 экз.
Поверка
осуществляется по методике МП 45683-16«Стенд измерительный переносный для
электромагнитных испытаний силовых трансформаторов СЭИТ-3. Методика поверки»,
утвержденной ФГУП «ВНИИМС» в мае 2016 года.
Основные средства поверки:
Источник переменного тока и напряжения трехфазный программируемый Энергоформа 3.3,
входящий в состав установки поверочной универсальной УППУ МЭ3.1 (Регистрационный
№ 57346-14).
Лист № 4
Всего листов 4
Вольтметр универсальный В7-78/1 (Регистрационный № 31773-06).
Амперметр цифровой СА3010/3 (Регистрационный № 27219-04).
Ваттметр цифровой СР3010/2 (Регистрационный № 29635-05).
Однозначные меры электрического сопротивления – катушки сопротивления типа Р310
(Регистрационный № 1162-58).
Однозначная мера электрического сопротивления – катушка сопротивления типа Р323
(Регистрационный № 1683-62).
Многозначнаямераэлектрическогосопротивления–магазинсопротивленийтипа
Р4831(Регистрационный № 6332-77).
Знак поверки наносится на корпус прибора на передней панели в левый верхний угол и в
виде оттиска в паспорт или свидетельство о поверке.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к стендам
измерительнымпереноснымдляэлектромагнитныхиспытанийсиловых
трансформаторов СЭИТ-3
ГОСТ 3484.1-88 Трансформаторы силовые. Методы электромагнитных испытаний.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие
технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока
и сопротивления. Общие технические требования и методы испытаний.
ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и
лабораторного оборудования. Часть 1. Общие требования.
Приказ Федерального агенства по техническому регулированию и метрологии от 15
февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления».
ТУ 4221-009-71693739-2010 Стенд измерительный для электромагнитных испытаний
силовых трансформаторов СЭИТ-3. Технические условия.
(ООО
Изготовитель
Обществосограниченнойответственностью«Челэнергоприбор»
«Челэнергоприбор»)
ИНН 7447068033
Адрес: 454902, г.Челябинск, ул.Северная (Шершни), д.52, оф.32.
Телефон/факс 8 (351)211-54-01. E-mail:
. Web-сайт:
.
научно-
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон 8 (495) 437-55-77 / факс 8 (495) 437-56-66; E-mail:
Номер аттестата аккредитации 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«______» ____________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29093-05 | Преобразователи измерительные цифровые напряжения переменного тока | ЦВ 9055 | ООО "Энерго-Союз", Беларусь, г.Витебск | 1 год | Перейти |
| 47339-11 | Системы измерительные в составе микропроцессорных систем автоматизации нефтеперекачивающих станций "Спецэлектромеханика" | Нет данных | АО "НПО "Спецэлектромеханика", г.Брянск | 2 года | Перейти |
| 7995-80 | Преобразователи силы измерительные унифицированные струнные | ПСУС 4-Г | Нет данных | Нет данных | Перейти |
| 17020-98 | Стенды для контроля и регулировки углов установки колес автомобилей | Robolid и Electra | Фирма "Simpes Faip S.p.A.", Италия | 1 год | Перейти |
| 55625-13 | Трансформаторы напряжения измерительные | SU145, SU145/H, SU145/H53 | Фирма "Trench Germany GmbH", Германия | 8 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
