Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 110/35/10 кВ "Илекская" - АИИС КУЭ ПС 110/35/10 кВ "Илекская" Нет данных, ГРСИ 45655-10
Номер госреестра:
45655-10
Наименование СИ:
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 110/35/10 кВ "Илекская" - АИИС КУЭ ПС 110/35/10 кВ "Илекская"
Обозначение типа:
Нет данных
Производитель:
ЗАО "Метростандарт", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ ЕМНК.466454.030-533
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()

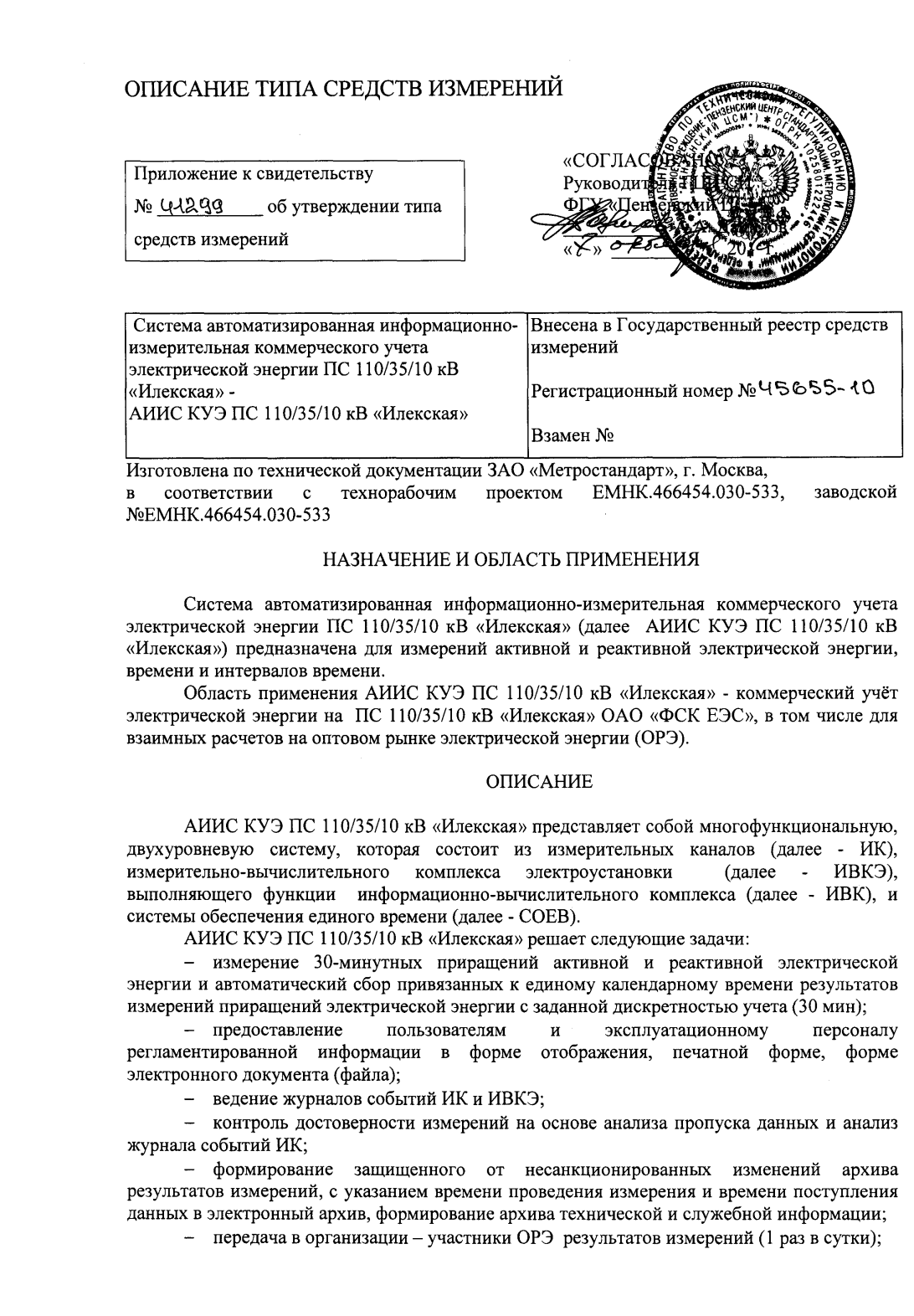

предоставление по запросу контрольного доступа к результатам измерений,
данных о состоянии объектов и средств измерений со стороны организаций - участников
ОРЭ (1 раз в сутки);
организация доступа к технической и служебной информации (1 раз в 30 мин);
синхронизация времени в автоматическом режиме всех элементов ИК и ИВКЭ
(счетчик, шлюз Е-422, сервер АРМ ПС, УСПД) с помощью СОЕВ, соподчиненной
национальной шкале времени безотносительно к интервалу времени с погрешностью не
более ± 5 с;
автоматизированный (1 раз в сутки) контроль работоспособности программно-
технических средств ИК и ИВКЭ;
обеспечение защиты оборудования, программного обеспеченияи данных от
несанкционированного доступа на физическом и программном уровне (установка паролей и
т.п.).
АИИС КУЭ ПС 110/35/10 кВ «Илекская» включает в себя следующие уровни:
1-й уровень – ИК, включающие измерительные трансформаторы тока (ТТ) класса
точности 0,5; 3, измерительные трансформаторы напряжения (ТН) класса точности 0,5 и
cчетчики электрической энергии многофункциональные СЭТ-4ТМ.02 класса точности 0,5/1;
вторичные электрические цепи; технические средства каналов передачи данных.
2-й уровень – ИВКЭ включает в себя:
шкаф технологического коммутационного устройства (далее - ТКУ), в состав
которого входит два шлюза E-422, WiFi модем AWK 1100, сетевой концентратор, блоки
резервного питания счетчиков, блок питания шкафа, коммутационное оборудование;
шкаф устройства центральной коммутации (далее – ЦКУ), в состав которого
входит WiFi модем AWK 1100, оптический конвертор, сетевой концентратор D-Link,
спутниковая станция «SkyEdge PRO», сервер АРМ ПС;
шкафУСПД,всоставкотороговходитУСПДЭКОМ-3000,блок
бесперебойного питания;
устройство синхронизации системного времени (УССВ) на базе GPS-
приемника (в составе УСПД ЭКОМ-3000).
Первичныефазныетокиинапряженияпреобразуютсяизмерительными
трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям
связи поступают на соответствующие входы электронного счетчика электрической энергии.
В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.
По мгновенным значениям силы электрического тока и напряжения в микропроцессоре
счетчика вычисляются мгновенные значения активной и полной электрической мощности,
которые усредняются за период 0,02 с. Средняя за период реактивная электрическая
мощность вычисляется по средним за период значениям активной и полной электрической
мощности.
Электрическая энергия вычисляется для интервалов времени 30 мин, как интеграл от
средней электрической мощности, получаемой периодически за 0,02 с.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее
значение электрической мощности на интервалах времени 3 или 30 мин. В памяти счетчиков
ведутся профили нагрузки.
Каналы связи не вносят дополнительных погрешностей в измеренные значения
энергии и мощности, которые передаются от счетчиков в ИВКЭ, поскольку используется
цифровой метод передачи данных.
Для обеспечения единого времени в АИИС КУЭ ПС 110/35/10 кВ «Илекская» в состав
ИВКЭ входит УССВ на базе GPS приемника. УССВ осуществляет прием сигналов точного
времени и синхронизацию времени в УСПД.
Контроль меток времени во всех элементах АИИС КУЭ ПС 110/35/10 кВ «Илекская»
осуществляется УСПД каждые 30 мин. Синхронизация (коррекция) времени в счетчиках ИК
производится при расхождении времени внутренних таймеров счетчиков и УССВ на
2
3
значение более 2 с. Синхронизация времени в шлюзах Е-422 и сервере АРМ ПС
производится также УССВ при расхождении значений времени в этих устройствах и УССВ
на значение более 2 с.
Таким образом, СОЕВ АИИС КУЭ ПС 110/35/10 кВ «Илекская» обеспечивает
измерение времени в системе с погрешностью не хуже ± 5 с.
Защита от несанкционированного доступа предусмотрена на всех уровнях сбора,
передачи и хранения коммерческой информации и обеспечивается совокупностью
технических и организационных мероприятий.
4
Канал
измерений
Состав измерительного канала
Доверительные границы
относительной погрешности
результата измерений
количества активной и
реактивной электрической
энергии и мощности при
доверительной вероятности
Р=0,95:
Основная
погрешность
ИК,
± %
Погрешность
ИК в рабочих
условиях
эксплуатации,
± %
Номер ИК, код точки
измерений
Вид СИ,
класс точности,
коэффициент
трансформации,
№ Госреестра СИ
или свидетельства о поверке
Обозначение, тип
Заводской
номер
Ктт ·Ктн ·Ксч
Наименование измеряемой величины
Вид электрической энергии
cos φ = 0,87
sin φ = 0,5
cos φ = 0,5
sin φ = 0,87
88000
СЭТ-4ТМ.02.2
№ 12031244
Активная
Реактивная
не нормируется
*
не нормируется
*
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Состав измерительных каналов и их метрологические характеристики приведены в таблице 1
Таблица 1 – Состав измерительных каналов и их метрологические характеристики
Метрологические
характеристики
Наименование объекта учета,
диспетчерское наименование
присоединения
678
9
10
ТТ
ТН
4
АТВ-110/20
ВТВ-110/20
СТВ-110/20
АНКФ-110-57
ВНКФ-110-57
СНКФ-110-57
5
№ 3996
№ 3996
№ 3996
№ 1010488
№ 1010419
№ 1010472
1
ВЛ 110 Алексеевская
Счетчик
123
КТ=3
Ктт=400/5
20644-03
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,5/1
Ксч=1
20175-01
Мощность и энергия
активная
Мощность и энергия
реактивная
5
ТТ
ТН
88000
2
ВЛ 110 Краснохолмская
Счетчик
СЭТ-4ТМ.02.2
№ 08049057
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
22000
3
ВЛ 110 Месторождение
Счетчик
СЭТ-4ТМ.02.2
№ 02030114
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,2%
± 2,4%
± 5,0%
± 3,0%
ТТ
ТН
132000
4
ШСОМВ 110кВ
Счетчик
СЭТ-4ТМ.02.2
№ 10042103
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,2%
± 2,4%
± 5,0%
± 3,0%
Таблица 1. Продолжение
123
4
56
78
9
10
А ТФЗМ-110Б-IУ1
ВТФЗМ-110Б-IУ1
СТВ-110-1 У2
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 62427
№ 62423
№ 11099
№ 4579
№ 4572
№ 4567
КТ=3
Ктт=400/5
26421-04
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,5/1
Ксч=1
20175-01
А ТФЗМ 110Б-IУ3
ВТФЗМ 110Б-IУ3
СТФЗМ 110Б-IУ3
А НКФ-110-57
В НКФ-110-57
С НКФ-110-57
№ 22793
№ 22813
№ 19557
№ 4579
№ 4572
№ 4567
КТ=0,5
Ктт=100/5
26420-04
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,5/1
Ксч=1
20175-01
А ТФНД-110 М
ВТФНД-110 М
СТФНД-110 М
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 195
№ 192
№ 202
№ 1010488
№ 1010419
№ 1010472
КТ=0,5
Ктт=600/5
2793-71
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,5/1
Ксч=1
20175-01
6
ТТ
ТН
3500
5
ВЛ 35 Привольная
Счетчик
СЭТ- 4ТМ.02.2
№ 05045208
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 4684
12000
6
Т-1 10кВ
Счетчик
СЭТ-4ТМ.02.2
№ 12038078
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 7565
12000
7
Т-2 10кВ
Счетчик
СЭТ-4ТМ.02.2
№ 10034003
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
А ТФЗМ-35Б
В-
СТФЗМ-35Б
А ЗНОМ-35-63У1
ВЗНОМ-35-63У1
СЗНОМ-35-63У1
№ 72753
-
№ 72754
№ 1083905
№ 1004021
№ 1076797
КТ=0,5
Ктт=50/5
26417-04
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 20517
-
№ 20518
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=600/5
1261-02
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5/1
Ксч=1
27524-04
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 5013
-
№ 10539
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=600/5
1261-02
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5/1
Ксч=1
27524-04
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
* Данный канал является информационным.
Примечания:
1. В Таблице 1 приведены метрологические характеристики основной погрешности ИК (нормальные условия эксплуатации) и погрешности ИК в рабочих условиях
эксплуатации для измерения электрической энергии и средней мощности (получасовых);
2.В Таблице 1 в графе «Основная погрешность ИК, ± %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности
7
Р=0,95, cosφ=0,87 (sinφ=0,5) и токе ТТ, равном Iном .
3. В Таблице 1 в графе «Погрешность ИК в рабочих условиях эксплуатации, ± %» приведены границы погрешности результата измерений посредством ИК при
доверительной вероятности Р=0,95, cosφ=0,5 (sinφ=0,87) ) и токе ТТ, равном 10 % от Iном.
4.Нормальные условия эксплуатации:
параметры питающей сети: напряжение - (220±4,4) В; частота - (50
0,5) Гц;
параметры сети: диапазон напряжения - (0,99 ÷ 1,01)U
н
; диапазон силы тока - (1,0 ÷ 1,2)I
н
; диапазон коэффициента мощности cos
(sin
) – 0,87(0,5); частота - (50
0,5) Гц;
температура окружающего воздуха: ТТ - от +15˚С до +35˚С;ТН- от +10˚С до +35˚С; счетчиков: в части активной энергии - от +21˚С до +25˚С,
в части реактивной энергии - от +18˚С до +22˚С; УСПД - от +15˚С до +25˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
5.Рабочие условия эксплуатации:
для ТТ и ТН:
параметры сети: диапазон первичного напряжения - (0,9 ÷ 1,1)U
н1
; диапазон силы первичного тока (0,01 ÷ 1,2)I
н1
; коэффициент мощности cos
(sin
) - 0,5 ÷ 1,0(0,6 ÷
0,87); частота - (50
0,5) Гц;
температура окружающего воздуха - от
30˚С до +35˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
Для электросчетчиков:
параметрысети:диапазонвторичногонапряжения-(0,9÷1,1)U
н2
;диапазонсилывторичноготока-тока(0,01÷1,2)I
н2
;
диапазон коэффициента мощности cos
(sin
) - 0,5 ÷ 1,0(0,6 ÷ 0,87); частота - (50
0,5) Гц;
магнитная индукция внешнего происхождения - 0,5 мТл;
температура окружающего воздуха - от +15˚С до +30˚С;
относительная влажность воздуха - (40-60) %;
атмосферное давление - (750±30) мм рт.ст.
Для аппаратуры передачи и обработки данных:
параметры питающей сети: напряжение - (220±10) В; частота - (50 ± 1) Гц;
температура окружающего воздуха - от +15˚С до +30˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
6.Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у
перечисленных в Таблице 1, УСПД на однотипный утвержденного типа. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием
типа АИИС КУЭ ПС 110/35/10 кВ «Илекская» как его неотъемлемая часть.
8
Надежность применяемых в системе компонентов:
счетчик электрической энергии – средняя наработка на отказ не менее 120 000 ч, время
восстановления работоспособности не более 168 ч;
ИВКЭ – средняя наработка на отказ не менее 35 000 ч, время восстановления
работоспособности не более 168 ч;
шлюз Е-422 – средняя наработка на отказ не менее 50 000 ч;
УСПД - средняя наработка на отказ не менее 35 000 ч, среднее время восстановления
работоспособности 24 ч;
СОЕВ - коэффициент готовности Кг не менее 0,95, среднее время восстановления не
более 168 ч.
Установленный полный срок службы АИИС КУЭ ПС 110/35/10 кВ «Илекская» - не менее
20 лет.
В АИИС КУЭ ПС 110/35/10 кВ «Илекская» используются следующие виды резервирования:
- резервирование по двум интерфейсам опроса счетчиков;
- резервирование питания счетчиков, шлюзов Е-422, сервера АРМ ПС, УСПД;
-предусмотрена возможность автономного считывания измерительной информации со
счетчиков и визуальный контроль информации на счетчике;
- контроль достоверности и восстановление данных;
- наличие резервных баз данных;
- наличие перезапуска и средств контроля зависания;
- наличие ЗИП.
Регистрация событий:
журнал событий ИК:
-
отключение и включение питания;
-
корректировка времени;
-
удаленная и местная параметризация;
-
включение и выключение режима тестирования.
журнал событий ИВКЭ:
-
дата начала регистрации измерений;
-
перерывы электропитания;
-
потери и восстановления связи со счётчиками;
-
программные и аппаратные перезапуски;
-
корректировки времени в каждом счетчике.
Защищенность применяемых компонентов:
механическая защита от несанкционированного доступа и пломбирование:
привод разъединителя трансформаторов напряжения;
корпус (или кожух) автоматического выключателя в цепи трансформатора
напряжения, а так же его рукоятка (или прозрачная крышка);
клеммы вторичной обмотки трансформаторов тока;
промежуточные клеммники, через которые проходят цепи тока и напряжения;
испытательная коробка (специализированный клеммник);
крышки клеммных отсеков счетчиков;
крышки клеммного отсека УСПД.
защита информации на программном уровне:
установка двухуровневого пароля на счетчик;
установка пароля на УСПД;
защитарезультатовизмеренийприпередачеинформации
(возможность
9
использования цифровой подписи).
Глубина хранения информации:
электросчетчик – тридцатиминутный профиль нагрузки в двух направлениях, журнал
событий – не менее 35 суток;
ИВКЭ – результаты измерений, состояние объектов и средств измерений - не менее 35
суток;
Сервер АРМ ПС – результаты измерений, состояние объектов и средств измерений – не
менее 4 лет.
ЗНАК УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится на титульные листы эксплуатационной документации на
систему автоматизированную информационно-измерительную коммерческого учета электрической
энергии ПС 110/35/10 кВ «Илекская» АИИС КУЭ ПС 110/35/10 кВ «Илекская»
КОМПЛЕКТНОСТЬ
Комплектность АИИС КУЭ ПС 110/35/10 кВ «Илекская» определяется проектной
документацией на систему. В комплект поставки входит техническая документация на систему и на
комплектующие средства измерений.
ПОВЕРКА
Поверка АИИС КУЭ ПС 110/35/10 кВ «Илекская» проводится по документу МИ 3000-2006
«ГСИ. Системы автоматизированные информационно-измерительные коммерческого учета
электрической энергии. Типовая методика поверки».
Перечень основных средств поверки:
трансформаторынапряжения–всоответствиисГОСТ8.216-88
«ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2845-2003 «Измерительные
трансформаторы напряжения 6/√3… 35 кВ. Методика поверки на месте эксплуатации»,
МИ 2925-2005 «ГСИ. Измерительные трансформаторы напряжения 35 … 330/√3 кВ. Методика
поверки на месте эксплуатации с помощью эталонного делителя»;
трансформаторы тока – в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока.
Методика поверки»;
счетчики типа СЭТ-4ТМ.02 – в соответствии с документом «Счетчики активной и
реактивной электрической энергии переменного тока, статические, многофункциональные СЭТ-
4ТМ.02. Руководство по эксплуатации. ИГЛШ.411152.087 РЭ1»;
средства поверки УСПД в соответствии с разделом 8 «поверка» Руководства по
эксплуатации 106-АТХ-000 РЭ, согласованным с ФГУП «УНИИМ» в апреле 2005 г.;
переносной компьютер с ПО и оптический преобразователь для работы со счетчиками
системы и с ПО для работы с радиочасами МИР РЧ-01;
радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной
системы Global Positioning System (GPS).
Межповерочный интервал - 4 года.

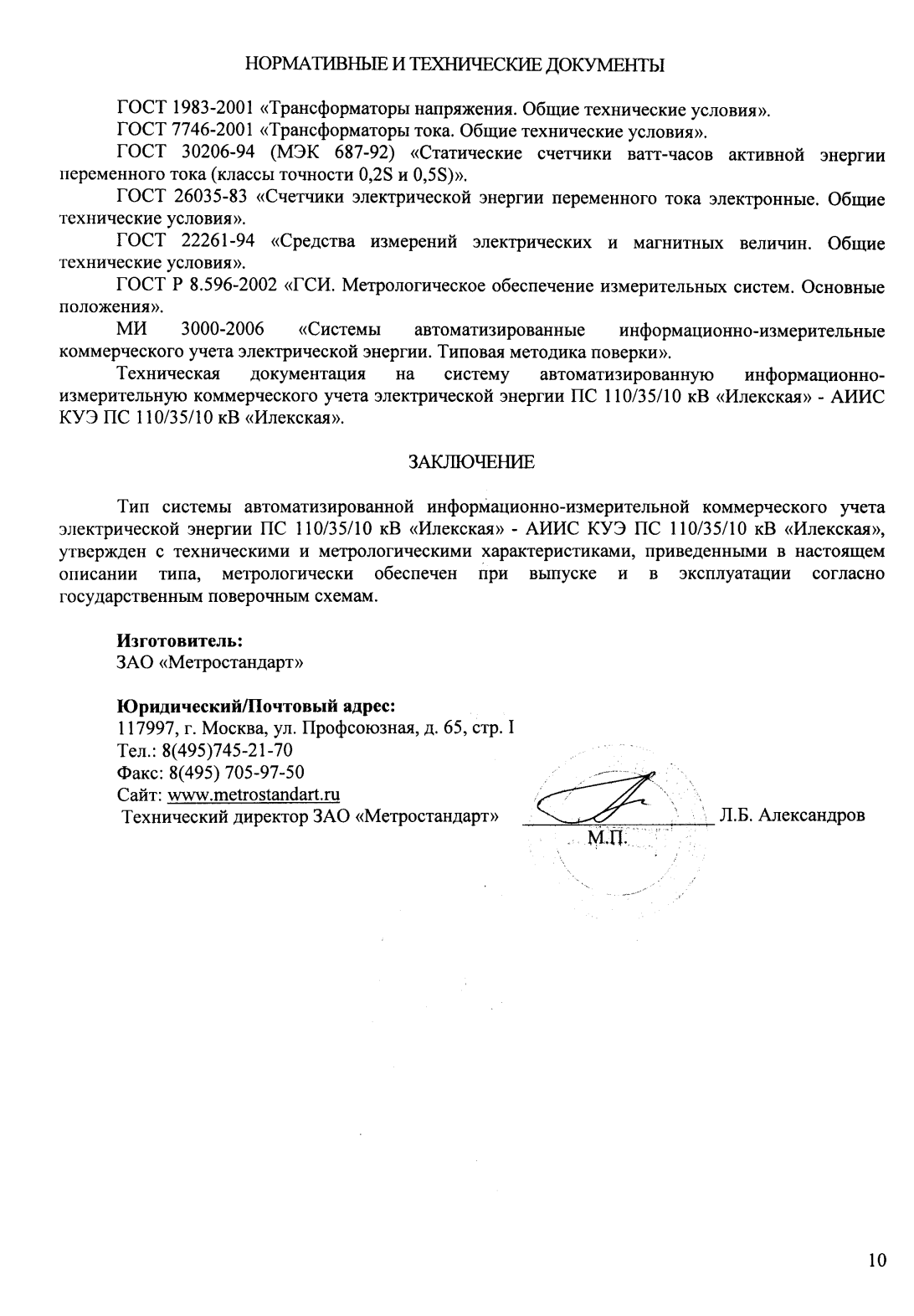

Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 44746-10 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала ОАО "ТГК-9" "Свердловский" Верхотурская ГЭС | Нет данных | ООО "НПФ "Телемеханик", г.Екатеринбург | 4 года | Перейти |
| 60240-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Рыжковская" | Нет данных | ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 52557-13 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ "Каркатеевы" | Нет данных | ООО "Велес", г.Среднеуральск | 4 года | Перейти |
| 34370-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Приволжские магистральные нефтепроводы". Измерительно-информационный комплекс ЛПДС "Екатериновка" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 42154-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/10/6 кВ "Канаш" - АИИС КУЭ ПС 220/110/10/6 кВ "Канаш" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
