Номер госреестра:
45650-10
Наименование СИ:
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Советско-Соснинская" - АИИС КУЭ ПС 220 кВ "Советско-Соснинская"
Обозначение типа:
Нет данных
Производитель:
ЗАО "Метростандарт", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ ЕМНК.466454.030-493
Описание типа:
Скачать
описание типа СИ
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне

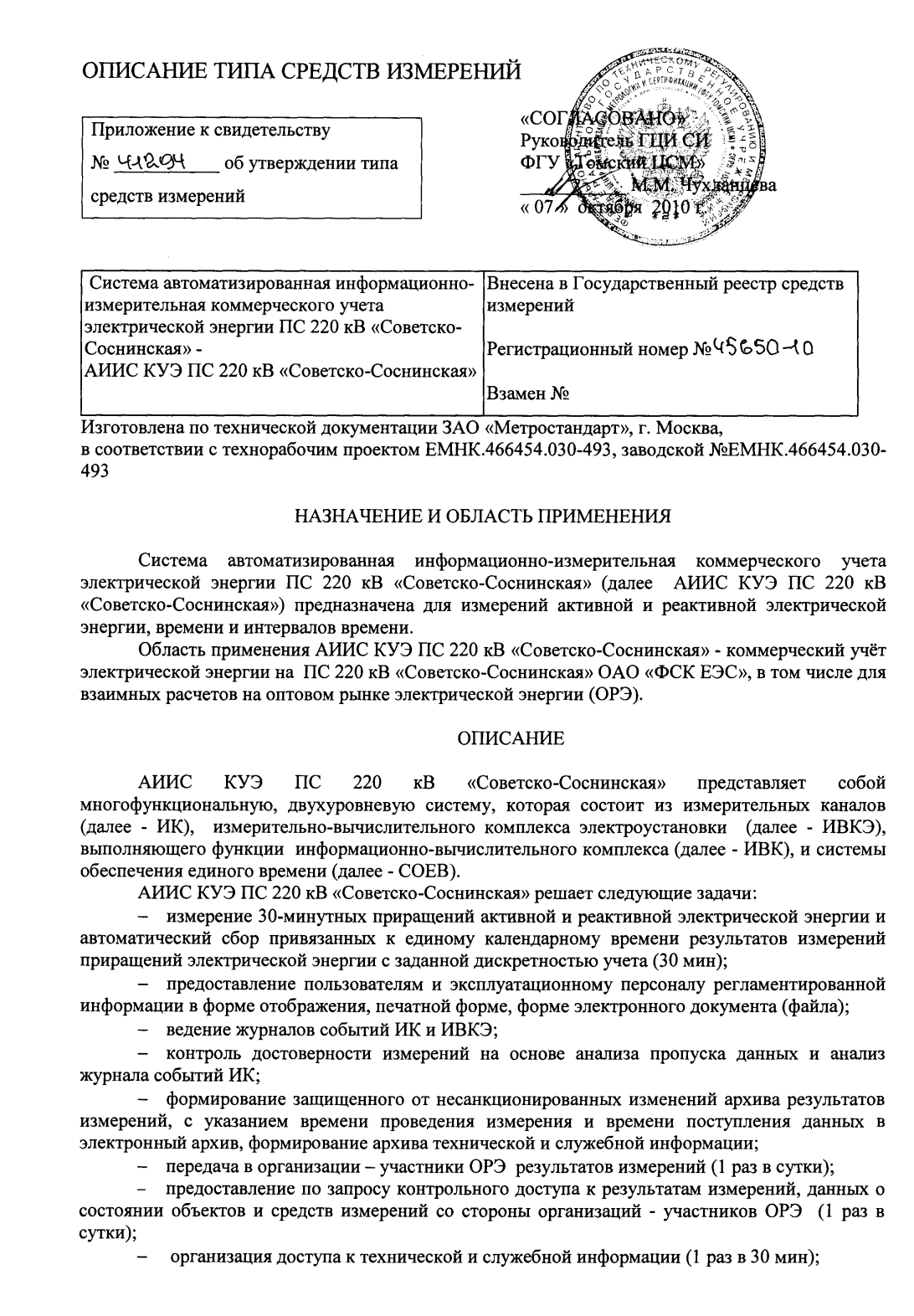

Untitled document
2
предоставление по запросу контрольного доступа к результатам измерений,
данных о состоянии объектов и средств измерений со стороны организаций - участников
ОРЭ (1 раз в сутки);
организация доступа к технической и служебной информации (1 раз в 30 мин);
синхронизация времени в автоматическом режиме всех элементов ИК и ИВКЭ
(счетчик, шлюз Е-422, сервер АРМ ПС, УСПД) с помощью СОЕВ, соподчиненной
национальной шкале времени безотносительно к интервалу времени с погрешностью не
более ± 5 с;
автоматизированный (1 раз в сутки) контроль работоспособности программно-
технических средств ИК и ИВКЭ;
обеспечение защиты оборудования, программного обеспеченияи данных от
несанкционированного доступа на физическом и программном уровне (установка паролей и
т.п.).
АИИС КУЭ ПС 220 кВ «Советско-Соснинская» включает в себя следующие уровни:
1-й уровень – ИК, включающие измерительные трансформаторы тока (ТТ) класса
точности 0,5; 1; 3, измерительные трансформаторы напряжения (ТН) класса точности 0,5 и
cчетчики электрической энергии многофункциональные EPQS, cчетчики электрической
энергии многофункциональные СЭТ-4ТМ.02 класса точности 0,2S/0,5; 0,5/-; 0,5/0,5; 0,5S/0,5;
вторичные электрические цепи; технические средства каналов передачи данных.
2-й уровень – ИВКЭ включает в себя:
шкаф технологического коммутационного устройства (далее - ТКУ), в состав
которого входит два шлюза E-422, WiFi модем AWK 1100, сетевой концентратор, блоки
резервного питания счетчиков, блок питания шкафа, коммутационное оборудование;
шкаф устройства центральной коммутации (далее – ЦКУ), в состав которого
входит WiFi модем AWK 1100, оптический конвертор, сетевой концентратор D-Link,
спутниковая станция «SkyEdge PRO», сервер АРМ ПС;
шкаф УСПД, в состав которого входит Контроллер сетевой индустриальный
СИКОН С10, блок бесперебойного питания;
устройство синхронизации системного времени (УССВ) на базе GPS-
приемника (в составе Контроллер сетевой индустриальный СИКОН С10).
Первичныефазныетокиинапряженияпреобразуютсяизмерительными
трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям
связи поступают на соответствующие входы электронного счетчика электрической энергии.
В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.
По мгновенным значениям силы электрического тока и напряжения в микропроцессоре
счетчика вычисляются мгновенные значения активной и полной электрической мощности,
которые усредняются за период 0,02 с. Средняя за период реактивная электрическая
мощность вычисляется по средним за период значениям активной и полной электрической
мощности.
Электрическая энергия вычисляется для интервалов времени 30 мин, как интеграл от
средней электрической мощности, получаемой периодически за 0,02 с.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее
значение электрической мощности на интервалах времени 3 или 30 мин. В памяти счетчиков
ведутся профили нагрузки.
Каналы связи не вносят дополнительных погрешностей в измеренные значения
энергии и мощности, которые передаются от счетчиков в ИВКЭ, поскольку используется
цифровой метод передачи данных.
Для обеспечения единого времени в АИИС КУЭ ПС 220 кВ «Советско-Соснинская» в
состав ИВКЭ входит УССВ на базе GPS приемника. УССВ осуществляет прием сигналов
точного времени и синхронизацию времени в УСПД.
Контроль меток времени во всех элементах АИИС КУЭ ПС 220 кВ «Советско-
Соснинская» осуществляется УСПД каждые 30 мин. Синхронизация (коррекция) времени в
3
счетчиках ИК производится при расхождении времени внутренних таймеров счетчиков и
УССВ на значение более 2 с. Синхронизация времени в шлюзах Е-422 и сервере АРМ ПС
производится также УССВ при расхождении значений времени в этих устройствах и УССВ
на значение более 2 с.
Таким образом, СОЕВ АИИС КУЭ ПС 220 кВ «Советско-Соснинская» обеспечивает
измерение времени в системе с погрешностью не хуже ± 5 с.
Защита от несанкционированного доступа предусмотрена на всех уровнях сбора,
передачи и хранения коммерческой информации и обеспечивается совокупностью
технических и организационных мероприятий.
4
Канал
измерений
Состав измерительного канала
Доверительные границы
относительной погрешности
результата измерений
количества активной и
реактивной электрической
энергии и мощности при
доверительной вероятности
Р=0,95:
Основная
погрешность
ИК,
± %
Погрешность
ИК в рабочих
условиях
эксплуатации,
± %
Номер ИК, код точки
измерений
Вид СИ,
класс точности,
коэффициент
трансформации,
№ Госреестра СИ
или свидетельства о поверке
Обозначение, тип
Заводской
номер
Ктт ·Ктн ·Ксч
Наименование измеряемой величины
Вид электрической энергии
cos φ = 0,87
sin φ = 0,5
cos φ = 0,5
sin φ = 0,87
132000
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Состав измерительных каналов и их метрологические характеристики приведены в таблице 1
Таблица 1 – Состав измерительных каналов и их метрологические характеристики
Метрологические
характеристики
Наименование объекта учета,
диспетчерское наименование
присоединения
678910
ТТ
ТН
45
АТФЗМ-110Б-IV-У1 № 13645
ВТФЗМ-110Б-IV-У1 № 13381
СТФЗМ-110Б-IV-У1 № 13373
АНКФ110-57-У1 № 22709
ВНКФ110-57-У1 № 25536
СНКФ110-57-У1 № 23337
1
ОМВ-110
Счетчик
12 3
КТ=0,5
Ктт=600/5
26422-04
КТ=0,5
Ктн=110000:√3/100:√3
14205-05
КТ=0,5S/0,5
Ксч=1
25971-03
EPQS 111.08.07LL202199
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная ± 1,2% ± 5,0%
Реактивная ± 2,2% ± 2,3%
5
ТТ
ТН
132000
2
СВ-5 Вахская
Счетчик
EPQS 111.08.07LL
202196
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
132000
3
СС-3 Стрижевой
Счетчик
EPQS 111.08.07LL
202201
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
132000
4
СС-4 Стрижевой
Счетчик
EPQS 111.08.07LL
202195
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
А ТФЗМ-110Б-IV-У1
ВТФЗМ-110Б-IV-У1
СТФЗМ-110Б-IV-У1
А НКФ110-57
В НКФ110-57
С НКФ110-57
№ 41744
№ 41657
№ 41486
№ 1023086
№ 966631
№ 966599
КТ=0,5
Ктт=600/5
26422-04
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,5S/0,5
Ксч=1
25971-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,2% ± 2,3%
А ТФЗМ-110Б-IV-У1
ВТФЗМ-110Б-IV-У1
СТФЗМ-110Б-IV-У1
А НКФ110-57
В НКФ110-57
С НКФ110-57
№ 13310
№ 13637
№ 13384
№ 1023086
№ 966631
№ 966599
КТ=0,5
Ктт=600/5
26422-04
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,5S/0,5
Ксч=1
25971-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,2% ± 2,3%
А ТФЗМ-110Б-IV-У1
ВТФЗМ-110Б-IV-У1
СТФЗМ-110Б-IV-У1
А НКФ110-57-У1
В НКФ110-57-У1
С НКФ110-57-У1
№ 13646
№ 13375
№ 13382
№ 22709
№ 25536
№ 23337
КТ=0,5
Ктт=600/5
26422-04
КТ=0,5
Ктн=110000:√3/100:√3
14205-05
КТ=0,5S/0,5
Ксч=1
25971-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,2% ± 2,3%
6
ТТ
ТН
21000
5
1 ЦЛ
Счетчик
EPQS 111.21.18LL
577240
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,1%
± 2,2%
± 5,0%
± 2,3%
ТТ
ТН
21000
6
10ЦЛ
Счетчик
EPQS 111.21.18LL
577244
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
21000
7
11ЦЛ
Счетчик
EPQS 111.21.18LL
577243
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
Таблица 1. Продолжение
123
4
56
78
9
10
А ТФЗМ-35Б-1У1
В-
С ТФЗМ-35Б-1У1
А ЗНОМ-35-65 У1
В ЗНОМ-35-65 У1
С ЗНОМ-35-65 У1
№ trial -
№ 31308
№ 954012
№ 1048320
№ 994521
КТ=0,5
Ктт=300/5
5217-76
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,2S/0,5
Ксч=1
25971-03
А ТВ-35/10
В-
СТВ-35/10
№ 511
-
№ 511
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 1461206
№ 1461206
№ 1461206
КТ=3
Ктт=300/5
19720-00
КТ=0,5
Ктн=35000:√3/100:√3
912-05
КТ=0,2S/0,5
Ксч=1
25971-03
А ТВ-35/10
В-
СТВ-35/10
№ 538
-
№ 538
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 954012
№ 1048320
№ 994521
КТ=3
Ктт=300/5
19720-00
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,2S/0,5
Ксч=1
25971-03
7
ТТ
ТН
10500
8
12ЦЛ
Счетчик
EPQS 111.21.18LL
472210
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
14000
9
13ЦЛ
Счетчик
EPQS 111.21.18LL
472211
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,1%
± 2,2%
± 5,0%
± 2,3%
ТТ
ТН
21000
10
14ЦЛ
Счетчик
EPQS 111.21.18LL
05030115
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,1%
± 2,2%
± 5,0%
± 2,3%
Таблица 1. Продолжение
123
4
56
78
9
10
А ТВ-35/10
В-
СТВ-35/10
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 12905
-
№ 12905
№ 954012
№ 1048320
№ 994521
КТ=3
Ктт=150/5
19720-00
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,2S/0,5
Ксч=1
25971-03
А ТФН-35М
В-
СТФН-35М
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 11780
-
№ 19142
№ 1461206
№ 1461206
№ 1461206
КТ=0,5
Ктт=200/5
3690-73
КТ=0,5
Ктн=35000:√3/100:√3
912-05
КТ=0,2S/0,5
Ксч=1
25971-03
А ТВ-35/10
В-
С ТФЗМ-35Б1-У1
А ЗНОМ-35-65 У1
В ЗНОМ-35-65 У1
С ЗНОМ-35-65 У1
№ 5310
-
№ 307303
№ 954012
№ 1048320
№ 994521
КТ=0,5
Ктт=300/5
19720-00
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,2S/0,5
Ксч=1
25971-03
8
ТТ
ТН
42000
11
2 ЦЛ
Счетчик
EPQS 111.21.18LL
472211
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
Нет ТТ
ТН
-
12
7 ЦЛ
Счетчик
EPQS 111.21.18LL
577322
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
10500
13
8 ЦЛ
Счетчик
EPQS 111.21.18LL
472212
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,1%
± 2,2%
± 5,0%
± 2,3%
Таблица 1. Продолжение
12345678910
КТ=1А ТВ-35№ 9652
Ктт=600/5В--
19720-00СТВ-35№ 9652
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 1461206
№ 1461206
№ 1461206
КТ=0,5
Ктн=35000:√3/100:√3
912-05
КТ=0,2S/0,5
Ксч=1
25971-03
Активная ± 1,7% ± 9,0%
Реактивная ± 4,0% ± 4,0%
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 1461206
№ 1461206
№ 1461206
КТ=0,5
Ктн=35000:√3/100:√3
912-05
КТ=0,2S/0,5
Ксч=1
25971-03
А ТФЗМ-35А-У1
В-
СТФЗМ-35А-У1
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 32402
-
№ 32405
№ 954012
№ 1048320
№ 994521
КТ=0,5
Ктт=150/5
26417-04
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,2S/0,5
Ксч=1
25971-03
9
ТТ
ТН
21000
14
9 ЦЛ
Счетчик
EPQS 111.21.18LL
471768
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
42000
15
Ввод Т-1-35
Счетчик
СЭТ-4ТМ.02.2
05030209
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,2%
± 2,2%
± 5,0%
± 2,3%
ТТ
ТН
№ 322
42000
16
Ввод Т-2-35
Счетчик
СЭТ-4ТМ.02.2
05030234
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,2%
± 2,2%
± 5,0%
± 2,3%
Таблица 1. Продолжение
123
4
56
78
9
10
А ТВ-35/10
В-
СТВ-35/10
№ 8705
-
№ 8705
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 1461206
№ 1461206
№ 1461206
КТ=3
Ктт=300/5
19720-00
КТ=0,5
Ктн=35000:√3/100:√3
912-05
КТ=0,2S/0,5
Ксч=1
25971-03
А ТВ-35/25
В-
СТВ-35/25
А ЗНОМ-35-65 У1
ВЗНОМ-35-65 У1
СЗНОМ-35-65 У1
№ 9891
-
№ 9891
№ 954012
№ 1048320
№ 994521
КТ=0,5
Ктт=600/5
19720-00
КТ=0,5
Ктн=35000:√3/100:√3
912-70
КТ=0,5/0,5
Ксч=1
27524-04
КТ=0,5
Ктт=600/5
№ 10223
-
№ 10223
А ТВ-35/25
В-
СТВ-35/25
А
ВНАМИ-35 УХЛ1
С
КТ=0,5
Ктн=35000/100
19813-05
КТ=0,5S/0,5
Ксч=1
27524-04
10
ТТ
ТН
№ 5763
7200
17
яч.11 Очистн. соор. стр.нефт
Счетчик
СЭТ-4ТМ.02.2
05030205
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 5713
36000
18
яч.22 НПС УМНЦ
Счетчик
ЦЭ6805А
1207914
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2729
2400
19
яч.30 ТХУ-2 стр.неф.
Счетчик
СЭТ-4ТМ.02.2
05030234
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 2984
-
№ 3964
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНТМИ-6-66 У3
С
КТ=0,5
Ктт=600/5
1261-02
КТ=0,5
Ктн=6000/100
2611-70
КТ=0,5/0,5
Ксч=1
27524-04
Активная ± 1,2% ± 5,0%
Реактивная ± 2,2% ± 2,3%
№ 4758
-
№ 4750
А ТПШЛ
В-
СТПШЛ
А
ВНТМИ-6-66 У3
С
КТ=0,5
Ктт=3000/5
1423-60
КТ=0,5
Ктн=6000/100
2611-70
КТ=0,5/-
Ксч=1
20176-04
Активная ± 1,2% ± 5,0%
Реактивная ± 2,2% ± 2,0%
№ 67343
-
№ 63215
А ТПЛ-10
В-
СТПЛ-10
А
ВНТМИ-6-66 У3
С
КТ=0,5
Ктт=200/5
1276-59
КТ=0,5
Ктн=6000/100
2611-70
КТ=0,5/0,5
Ксч=1
17316
Активная ± 1,2% ± 5,0%
Реактивная ± 2,2% ± 2,3%
11
ТТ
Нет ТТ
ТН
№ 5713
-
20
яч.31 ТХУ стр.неф
Счетчик
СЭТ-4ТМ.02.2
05030062
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
не нормируется *
не нормируется *
ТТ
ТН
№ 5277
12000
21
яч.41 Очистн. соор. стр. неф.
Счетчик
СЭТ-4ТМ.02.2
05030114
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,2%
± 2,2%
± 5,0%
± 2,3%
ТТ
ТН
№ 2729
36000
22
яч.50 НПС УМНЦ
Счетчик
ЦЭ6805А
9521573
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
± 1,2%
± 2,2%
± 5,0%
± 2,0%
Таблица 1. Продолжение
12345678910
А
ВНТМИ-6-66 У3
С
КТ=0,5
Ктн=6000/100
2611-70
КТ=0,5/0,5
Ксч=1
17316
№ 24979
-
№ 1888
А ТПОЛ-10
В-
СТПОЛ-10
А
ВНТМИ-6-66 У3
С
КТ=0,5
Ктт=1000/5
1261-02
КТ=0,5
Ктн=6000/100
2611-70
КТ=0,5/0,5
Ксч=1
27524-04
№ 4748
-
№ 862
А ТПШЛ
В-
СТПШЛ
А
ВНТМИ-6-66 У3
С
КТ=0,5
Ктт=3000/5
1423-60
КТ=0,5
Ктн=6000/100
2611-70
КТ=0,5/-
Ксч=1
20176-04
12
ТТ
ТН
№ 5277
2400
23
яч.6 ТХУ-2 стр.неф
Счетчик
СЭТ-4ТМ.02.2
05030206
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
45678910
КТ=0,5
Ктт=200/5
1276-59
А ТПЛ-10№ 13852
В--
СТПЛ-10№ 13854
А
ВНТМИ-6-66 У3
С
КТ=0,5
Ктн=6000/100
2611-70
КТ=0,5/0,5
Ксч=1
27524-04
Активная ± 1,2% ± 5,0%
Реактивная ± 2,2% ± 2,3%
* Данный канал является информационным.
Примечания:
1. В Таблице 1 приведены метрологические характеристики основной погрешности ИК (нормальные условия эксплуатации) и погрешности ИК в рабочих условиях
эксплуатации для измерения электрической энергии и средней мощности (получасовых);
2. В Таблице 1 в графе «Основная погрешность ИК, ± %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности
Р=0,95, cosφ=0,87 (sinφ=0,5) и токе ТТ, равном Iном .
3. В Таблице 1 в графе «Погрешность ИК в рабочих условиях эксплуатации, ± %» приведены границы погрешности результата измерений посредством ИК при
доверительной вероятности Р=0,95, cosφ=0,5 (sinφ=0,87) ) и токе ТТ, равном 10 % от Iном.
4.Нормальные условия эксплуатации:
параметры питающей сети: напряжение - (220±4,4) В; частота - (50
0,5) Гц;
параметры сети: диапазон напряжения - (0,99 ÷ 1,01)U
н
; диапазон силы тока - (1,0 ÷ 1,2)I
н
; диапазон коэффициента мощности cos
(sin
) – 0,87(0,5); частота - (50
0,5) Гц;
температура окружающего воздуха: ТТ - от +15˚С до +35˚С;ТН- от +10˚С до +35˚С; счетчиков: в части активной энергии - от +21˚С до +25˚С,
в части реактивной энергии - от +18˚С до +22˚С; УСПД - от +15˚С до +25˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
5.Рабочие условия эксплуатации:
для ТТ и ТН:
параметры сети: диапазон первичного напряжения - (0,9 ÷ 1,1)U
н1
; диапазон силы первичного тока (0,01 ÷ 1,2)I
н1
; коэффициент мощности cos
(sin
) - 0,5 ÷ 1,0(0,6 ÷
0,87); частота - (50
0,5) Гц;
температура окружающего воздуха - от
30˚С до +35˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
Для электросчетчиков:
13
параметрысети:диапазонвторичногонапряжения-(0,9÷1,1)U
н2
;диапазонсилывторичноготока-тока(0,01÷1,2)I
н2
;
диапазон коэффициента мощности cos
(sin
) - 0,5 ÷ 1,0(0,6 ÷ 0,87); частота - (50
0,5) Гц;
магнитная индукция внешнего происхождения - 0,5 мТл;
температура окружающего воздуха - от +15˚С до +30˚С;
относительная влажность воздуха - (40-60) %;
атмосферное давление - (750±30) мм рт.ст.
Для аппаратуры передачи и обработки данных:
параметры питающей сети: напряжение - (220±10) В; частота - (50 ± 1) Гц;
температура окружающего воздуха - от +15˚С до +30˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
6.Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у
перечисленных в Таблице 1, УСПД на однотипный утвержденного типа. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием
типа АИИС КУЭ ПС 220 кВ «Советско-Соснинская» как его неотъемлемая часть.
14
Надежность применяемых в системе компонентов:
счетчик электрической энергии – средняя наработка на отказ не менее 120 000 ч, время
восстановления работоспособности не более 168 ч;
ИВКЭ – средняя наработка на отказ не менее 35 000 ч, время восстановления
работоспособности не более 168 ч;
шлюз Е-422 – средняя наработка на отказ не менее 50 000 ч;
УСПД - средняя наработка на отказ не менее 35 000 ч, среднее время восстановления
работоспособности 24 ч;
СОЕВ - коэффициент готовности Кг не менее 0,95, среднее время восстановления не
более 168 ч.
Установленный полный срок службы АИИС КУЭ ПС 220 кВ «Советско-Соснинская» - не
менее 20 лет.
В АИИС КУЭПС 220 кВ «Советско-Соснинская» используются следующие виды
резервирования:
- резервирование по двум интерфейсам опроса счетчиков;
- резервирование питания счетчиков, шлюзов Е-422, сервера АРМ ПС, УСПД;
-предусмотрена возможность автономного считывания измерительной информации со
счетчиков и визуальный контроль информации на счетчике;
- контроль достоверности и восстановление данных;
- наличие резервных баз данных;
- наличие перезапуска и средств контроля зависания;
- наличие ЗИП.
Регистрация событий:
журнал событий ИК:
-
отключение и включение питания;
-
корректировка времени;
-
удаленная и местная параметризация;
-
включение и выключение режима тестирования.
журнал событий ИВКЭ:
-
дата начала регистрации измерений;
-
перерывы электропитания;
-
потери и восстановления связи со счётчиками;
-
программные и аппаратные перезапуски;
-
корректировки времени в каждом счетчике.
Защищенность применяемых компонентов:
механическая защита от несанкционированного доступа и пломбирование:
привод разъединителя трансформаторов напряжения;
корпус (или кожух) автоматического выключателя в цепи трансформатора
напряжения, а так же его рукоятка (или прозрачная крышка);
клеммы вторичной обмотки трансформаторов тока;
промежуточные клеммники, через которые проходят цепи тока и напряжения;
испытательная коробка (специализированный клеммник);
крышки клеммных отсеков счетчиков;
крышки клеммного отсека УСПД.
защита информации на программном уровне:
установка двухуровневого пароля на счетчик;
установка пароля на УСПД;
15
защитарезультатовизмеренийприпередачеинформации(возможность
использования цифровой подписи).
Глубина хранения информации:
электросчетчик – тридцатиминутный профиль нагрузки в двух направлениях, журнал
событий – не менее 35 суток;
ИВКЭ – результаты измерений, состояние объектов и средств измерений - не менее 35
суток;
Сервер АРМ ПС – результаты измерений, состояние объектов и средств измерений – не
менее 4 лет.
ЗНАК УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится на титульные листы эксплуатационной документации на
систему автоматизированную информационно-измерительную коммерческого учета электрической
энергии ПС 220 кВ «Советско-Соснинская» АИИС КУЭ ПС 220 кВ «Советско-Соснинская»
КОМПЛЕКТНОСТЬ
Комплектность АИИС КУЭ ПС 220 кВ «Советско-Соснинская» определяется проектной
документацией на систему. В комплект поставки входит техническая документация на систему и на
комплектующие средства измерений.
ПОВЕРКА
Поверка АИИС КУЭ ПС 220 кВ «Советско-Соснинская» проводится по документу МИ 3000-
2006 «ГСИ. Системы автоматизированные информационно-измерительные коммерческого учета
электрической энергии. Типовая методика поверки».
Перечень основных средств поверки:
трансформаторынапряжения–всоответствиисГОСТ8.216-88
«ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2845-2003 «Измерительные
трансформаторы напряжения 6/√3… 35 кВ. Методика поверки на месте эксплуатации»,
МИ 2925-2005 «ГСИ. Измерительные трансформаторы напряжения 35 … 330/√3 кВ. Методика
поверки на месте эксплуатации с помощью эталонного делителя»;
трансформаторы тока – в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока.
Методика поверки»;
cчетчики EPQS – в соответствии с методикой поверки РМ 1039597-26:2002 «Счетчики
электрической энергии многофункциональные EPQS», утвержденной Государственной службой
метрологии Литовской Республики.;
переносной компьютер с ПО и оптический преобразователь для работы со счетчиками
системы и с ПО для работы с радиочасами МИР РЧ-01;
радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной
системы Global Positioning System (GPS).
Межповерочный интервал - 4 года.

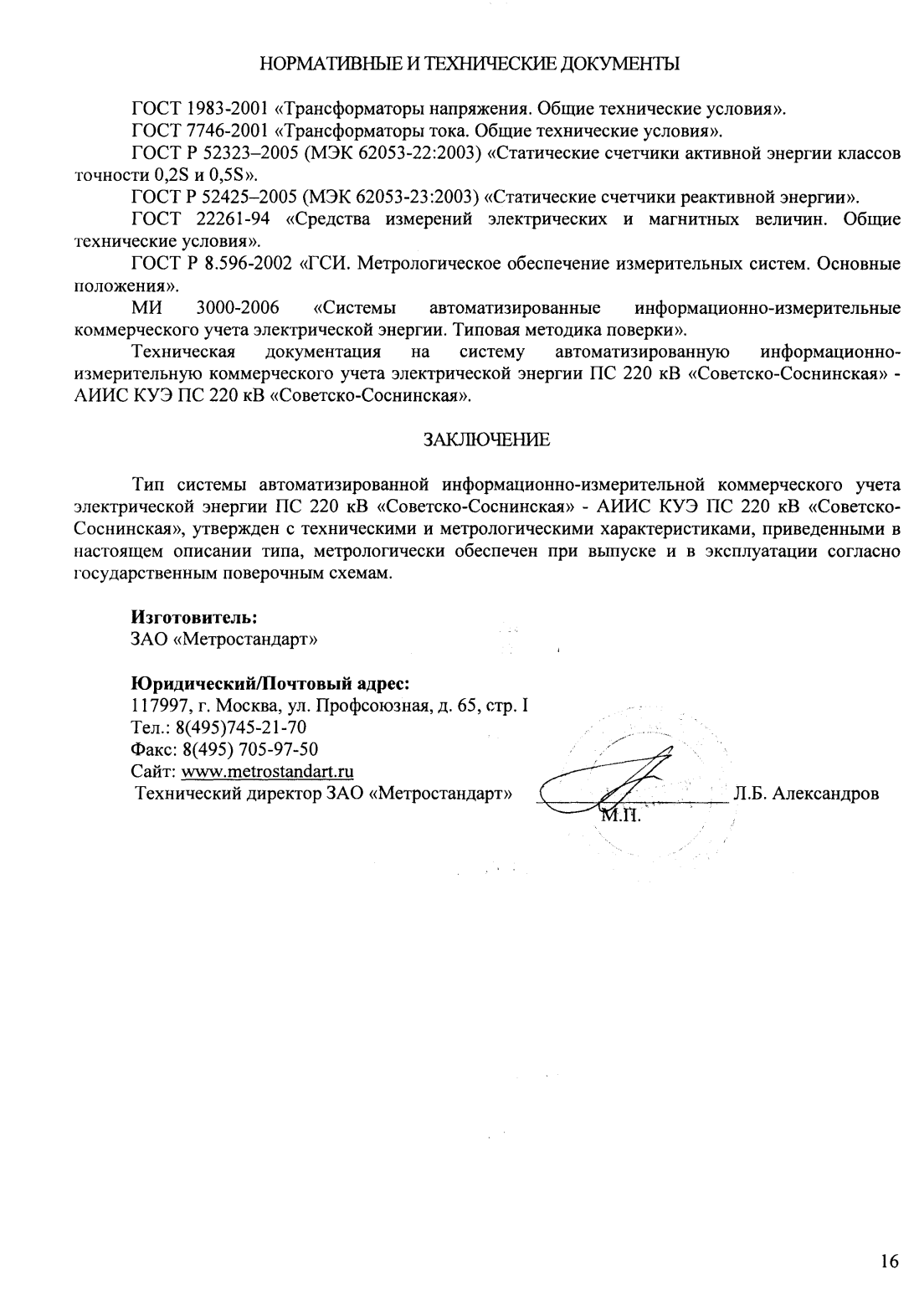

Готовы поверить данное средство измерений.
Поверка средств измерений.
ООО СУПРР 8(812)209-15-19, info@saprd.ru
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
43824-10 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ТК "Радуга" Нет данных ЗАО "ЭНКОМ", г.С.-Петербург 4 года Перейти
57741-14 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 750 кВ "Новобрянская" Нет данных ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва 4 года Перейти
21668-01 Система измерительная учета природного газа ИСА-УПГ.ЛМКК-022 ООО "Инсист Автоматика", г.Омск 1 год Перейти
45667-10 Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 35/10 кВ "Покровка-2" - АИИС КУЭ ПС 35/10 кВ "Покровка-2" Нет данных ЗАО "Метростандарт", г.Москва 4 года Перейти
41908-09 Счетчики статические активной электрической энергии МС-101 ООО "Микросистема", г.Раменское 16 лет Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
