Номер госреестра:
45633-10
Наименование СИ:
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/10 кВ "Московка" - АИИС КУЭ ПС 220/110/10 кВ "Московка"
Обозначение типа:
Нет данных
Производитель:
ЗАО "Метростандарт", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ ЕМНК.466454.030-501
Описание типа:
Скачать
описание типа СИ
Методика поверки:
-
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне

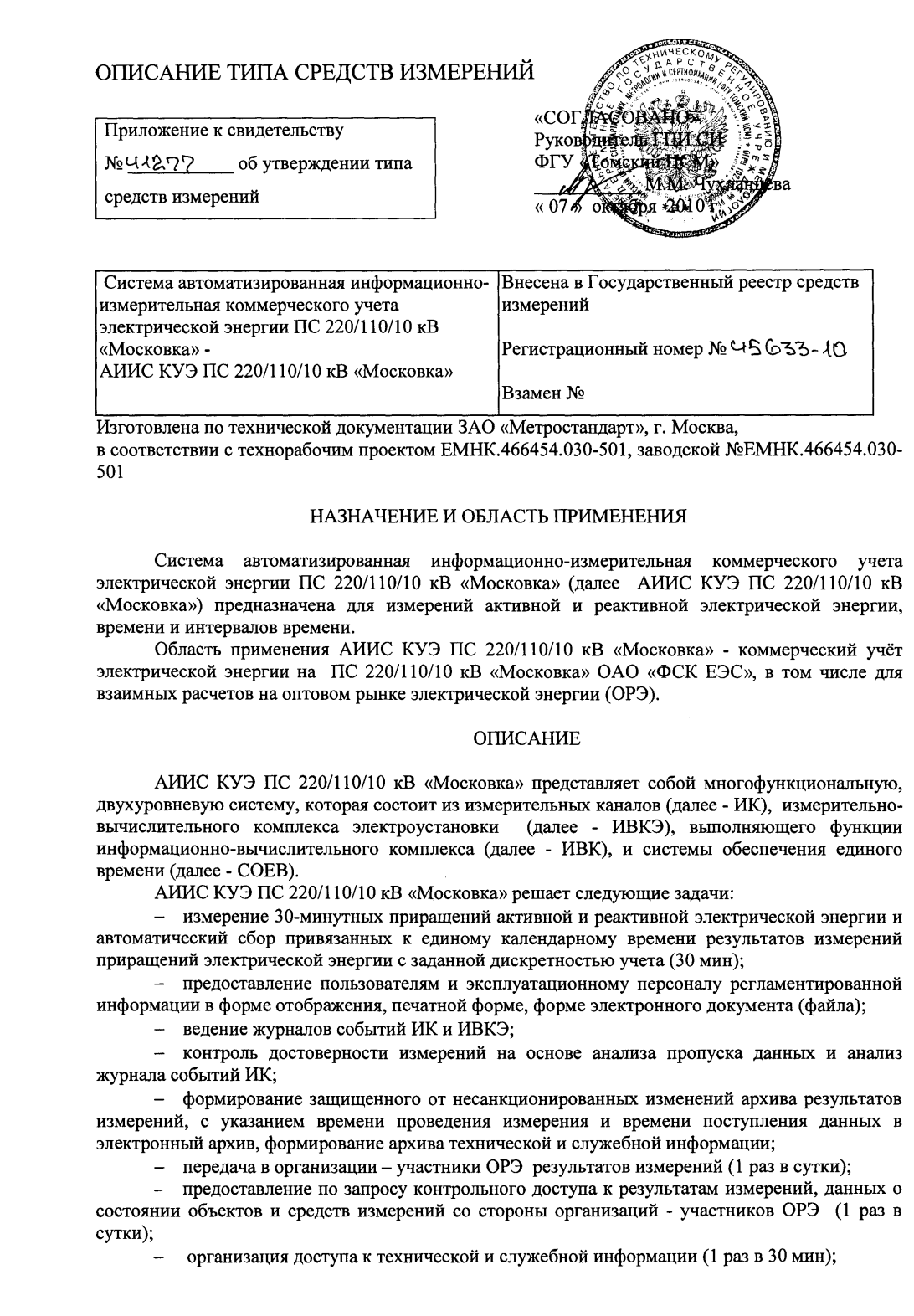

Untitled document
2
предоставление по запросу контрольного доступа к результатам измерений,
данных о состоянии объектов и средств измерений со стороны организаций - участников
ОРЭ (1 раз в сутки);
организация доступа к технической и служебной информации (1 раз в 30 мин);
синхронизация времени в автоматическом режиме всех элементов ИК и ИВКЭ
(счетчик, шлюз Е-422, сервер АРМ ПС, УСПД) с помощью СОЕВ, соподчиненной
национальной шкале времени безотносительно к интервалу времени с погрешностью не
более ± 5 с;
автоматизированный (1 раз в сутки) контроль работоспособности программно-
технических средств ИК и ИВКЭ;
обеспечение защиты оборудования, программного обеспеченияи данных от
несанкционированного доступа на физическом и программном уровне (установка паролей и
т.п.).
АИИС КУЭ ПС 220/110/10 кВ «Московка» включает в себя следующие уровни:
1-й уровень – ИК, включающие измерительные трансформаторы тока (ТТ) класса
точности 0,5; 0,5S, измерительные трансформаторы напряжения (ТН) класса точности 0,5 и
cчетчики электрической энергии многофункциональные СЭТ-4ТМ.02 класса точности -/2;
0,2/0,5; 0,5/1; 2/-; вторичные электрические цепи; технические средства каналов передачи
данных.
2-й уровень – ИВКЭ включает в себя:
шкаф технологического коммутационного устройства (далее - ТКУ), в состав
которого входит два шлюза E-422, WiFi модем AWK 1100, сетевой концентратор, блоки
резервного питания счетчиков, блок питания шкафа, коммутационное оборудование;
шкаф устройства центральной коммутации (далее – ЦКУ), в состав которого
входит WiFi модем AWK 1100, оптический конвертор, сетевой концентратор D-Link,
спутниковая станция «SkyEdge PRO», сервер АРМ ПС;
шкаф УСПД, в состав которого входит Контроллер сетевой индустриальный
Trial С10, блок бесперебойного питания;
устройство синхронизации системного времени (УССВ) на базе GPS-
приемника (в составе Контроллер сетевой индустриальный СИКОН С10).
Первичныефазныетокиинапряженияпреобразуютсяизмерительными
трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям
связи поступают на соответствующие входы электронного счетчика электрической энергии.
В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.
По мгновенным значениям силы электрического тока и напряжения в микропроцессоре
счетчика вычисляются мгновенные значения активной и полной электрической мощности,
которые усредняются за период 0,02 с. Средняя за период реактивная электрическая
мощность вычисляется по средним за период значениям активной и полной электрической
мощности.
Электрическая энергия вычисляется для интервалов времени 30 мин, как интеграл от
средней электрической мощности, получаемой периодически за 0,02 с.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее
значение электрической мощности на интервалах времени 3 или 30 мин. В памяти счетчиков
ведутся профили нагрузки.
Каналы связи не вносят дополнительных погрешностей в измеренные значения
энергии и мощности, которые передаются от счетчиков в ИВКЭ, поскольку используется
цифровой метод передачи данных.
Для обеспечения единого времени в АИИС КУЭ ПС 220/110/10 кВ «Московка» в
состав ИВКЭ входит УССВ на базе GPS приемника. УССВ осуществляет прием сигналов
точного времени и синхронизацию времени в УСПД.
Контроль меток времени во всех элементах АИИС КУЭ ПС 220/110/10 кВ
«Московка» осуществляется УСПД каждые 30 мин. Синхронизация (коррекция) времени в
3
счетчиках ИК производится при расхождении времени внутренних таймеров счетчиков и
УССВ на значение более 2 с. Синхронизация времени в шлюзах Е-422 и сервере АРМ ПС
производится также УССВ при расхождении значений времени в этих устройствах и УССВ
на значение более 2 с.
Таким образом, СОЕВ АИИС КУЭ ПС 220/110/10 кВ «Московка» обеспечивает
измерение времени в системе с погрешностью не хуже ± 5 с.
Защита от несанкционированного доступа предусмотрена на всех уровнях сбора,
передачи и хранения коммерческой информации и обеспечивается совокупностью
технических и организационных мероприятий.
4
Канал
измерений
Состав измерительного канала
Доверительные границы
относительной погрешности
результата измерений
количества активной и
реактивной электрической
энергии и мощности при
доверительной вероятности
Р=0,95:
Основная
погрешность
ИК,
± %
Погрешность
ИК в рабочих
условиях
эксплуатации,
± %
Номер ИК, код точки
измерений
Вид СИ,
класс точности,
коэффициент
трансформации,
№ Госреестра СИ
или свидетельства о поверке
Обозначение, тип
Заводской
номер
Ктт ·Ктн ·Ксч
Наименование измеряемой величины
Вид электрической энергии
cos φ = 0,87
sin φ = 0,5
cos φ = 0,5
sin φ = 0,87
440000
СЭТ-4ТМ.02.2
07030028
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Состав измерительных каналов и их метрологические характеристики приведены в таблице 1
Таблица 1 – Состав измерительных каналов и их метрологические характеристики
Метрологические
характеристики
Наименование объекта учета,
диспетчерское наименование
присоединения
678910
ТТ
ТН
4
АТВТ-110/52
ВТВТ-110/52
СТВТ-110/52
АНКФ-110-57
В НКФ-110-57 У1
С НКФ-110-57 У1
5
№ 215-А
№ 202-В
№ 213-С
№ 971820
№ 14450
№ 14793
1
ОМВ-110
Счетчик
12 3
КТ=0,5
Ктт=2000/5
3635-73
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2/0,5
Ксч=1
20175-01
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,3%
5
ТТ
ТН
132000
2
С-11 Густафьево
Счетчик
СЭТ-4ТМ.02.2
07046109
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
132000
3
С-12 Густафьево
Счетчик
СЭТ-4ТМ.02.2
0705212
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
132000
4
С-17 Октябрьская
Счетчик
СЭТ-4ТМ.02.2
07046083
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
А ТВ-110-II-У2
ВТВ-110-II-У2
СТВ-110-II-У2
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 4143a
№ 4143в
№ 4143с
№ 925698
№ 925686
№ 925692
КТ=0,5
Ктт=600/5
29255-05
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2/0,5
Ксч=1
20175-01
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,3%
А ТВ-110-II-У2
ВТВ-110-II-У2
СТВ-110-II-У2
А НКФ-110-57
В НКФ-110-57 У1
С НКФ-110-57 У1
№ 90852
№ 90470
№ 90447
№ 971820
№ 14450
№ 14793
КТ=0,5
Ктт=600/5
29255-05
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2/0,5
Ксч=1
20175-01
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,3%
А ТВ-110/50
ВТВ-110/50
СТВ-110/50
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 2653а
№ 2653в
№ 2653с
№ 925698
№ 925686
№ 925692
КТ=0,5
Ктт=600/5
29255-05
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2/0,5
Ксч=1
20175-01
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,3%
6
ТТ
ТН
132000
5
С-18 Октябрьская
Счетчик
СЭТ-4ТМ.02.2
07046059
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
132000
6
С-42 Очистные сооружения
Счетчик
СЭТ-4ТМ.02.2
07045203
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
132000
7
С-43 Очистные сооружения
Счетчик
СЭТ-4ТМ.02.2
07045233
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
А ТВ-110/50
ВТВ-110/50
СТВ-110/50
А НКФ-110-57
В НКФ-110-57 У1
С НКФ-110-57 У1
№ 21022
№ 4645
№ 4653
№ 971820
№ 14450
№ 14793
КТ=0,5
Ктт=600/5
29255-05
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2/0,5
Ксч=1
20175-01
Активная ± 1,1% ± 5,0%
Реактивная ± 2,2% ± 2,3%
А ТВ-110-1 3У2
ВТВ-110-1 3У2
СТВ-110-1 3У2
А НКФ-110-57
В НКФ-110-57 У1
С НКФ-110-57 У1
№ 4654
№ 4677
№ 4660
№ 971820
№ 14450
№ 14793
КТ=0,5S
Ктт=600/5
29255-05
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2/0,5
Ксч=1
20175-01
Активная ± 1,1% ± 2,8%
Реактивная ± 2,2% ± 1,7%
А ТВ-110-1 3У2
ВТВ-110-1 3У2
СТВ-110-1 3У2
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 4643
№ 4673
№ 4676
№ 925698
№ 925686
№ 925692
КТ=0,5S
Ктт=600/5
20644-03
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2/0,5
Ксч=1
20175-01
Активная ± 1,1% ± 2,8%
Реактивная ± 2,2% ± 1,7%
7
ТТ
ТН
132000
8
С-47 Предпрятие Р-858
Счетчик
СЭТ-4ТМ.02.2
07045228
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
132000
9
С-48 Предпрятие Р-858
Счетчик
СЭТ-4ТМ.02.2
07045171
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2869
8000
10
Ф.1012 Резерв
Счетчик
СА3У-И670М
СА4У-И673М
387912
359714
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
А ТВ-110-1 3У2
ВТВ-110-1 3У2
СТВ-110-1 3У2
А НКФ-110-57
ВНКФ-110-57
СНКФ-110-57
№ 4671
№ 4674
№ 4672
№ 925698
№ 925686
№ 925692
КТ=0,5S
Ктт=600/5
20644-03
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2/0,5
Ксч=1
20175-01
Активная ± 1,1% ± 2,8%
Реактивная ± 2,2% ± 1,7%
А ТВ-110-1 3У2
ВТВ-110-1 3У2
СТВ-110-1 3У2
А НКФ-110-57
В НКФ-110-57 У1
С НКФ-110-57 У1
№ 4662
№ 4670
№ 4655
№ 971820
№ 14450
№ 14793
КТ=0,5S
Ктт=600/5
29255-05
КТ=0,5
Ктн=110000:√3/100:√3
14205-94
КТ=0,2/0,5
Ксч=1
20175-01
Активная ± 1,1% ± 2,8%
Реактивная ± 2,2% ± 1,7%
№ 4331
-
№ 4345
А ТОЛ-10-У3
В-
СТОЛ-10-У3
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=400/5
7069-02
КТ=0,5
Ктн=10000/100
831-69
КТ=2/2
Ксч=1
1089-62
Активная ± 2,4% ± 8,0%
Реактивная ± 3,0% ± 5,0%
8
ТТ
ТН
№ 2869
12000
11
Ф.1013 Тяговая ЖД
Счетчик
СЭТ - 4ТМ.02.2
06045147
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2869
8000
12
Ф.1014 ГЭС
Счетчик
СЭТ - 4ТМ.02.2
06041238
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2869
8000
13
Ф.1015 ОСДСК
Счетчик
СЭТ - 4ТМ.02.2
06044012
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 0434
-
№ 3274
А ТЛМ-10-1
В-
СТЛМ-10-1
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
2473-69
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 4943
-
№ 6510
А ТОЛ 10У3
В-
СТОЛ 10У3
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=400/5
6009-77
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 7703
-
№ 4826
А ТОЛ 10У3
В-
СТОЛ 10У3
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=400/5
6009-77
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
9
ТТ
ТН
№ 2869
8000
14
Ф.1016 ГЭС
Счетчик
СЭТ - 4ТМ.02.2
06044029
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2869
12000
15
Ф.1017 ЮЭС
Счетчик
СЭТ - 4ТМ.02.2
06044173
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2869
12000
16
Ф.1018 ГЭС
Счетчик
СЭТ - 4ТМ.02.2
05046003
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 6753
-
№ 6786
А ТОЛ 10У3
В-
СТОЛ 10У3
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=400/5
6009-77
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 4246
-
№ 4229
А ТЛМ-10-1У3
В-
СТЛМ-10-1У3
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
2473-99
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 2273
-
№ 4227
А ТЛМ-10-1
В-
СТЛМ-10-1
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
2473-99
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
10
ТТ
ТН
№ 2869
12000
17
Ф.1019 ГЭС
Счетчик
СЭТ - 4ТМ.02.2
07041137
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 2869
8000
18
Ф.1020 КЭЧ
Счетчик
СА4У-И673М
555239
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
Нет ТТ
ТН
-
19
Ф.1021 Резерв
Счетчик
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 0819
-
№ 0945
А ТЛМ-10-1У3
В-
СТЛМ-10-1У3
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
2473-99
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 03604
-
№ 03605
А ТЛК-10-5У3
В-
СТЛК-10-5У3
А
ВНТМИ-10-66У3
С
КТ=0,5S
Ктт=400/5
9143-83
КТ=0,5
Ктн=10000/100
831-69
КТ=-/2
Ксч=1
1091-62
Активная ± 0,8% ± 0,9%
Реактивная ± 0,8% ± 0,9%
А
ВНТМИ-10-66У3№ 2869
С
КТ=0,5
Ктн=10000/100
831-69
КТ=2/2
Ксч=1
1089-62
СА3У-И670М 781354
СА4У-И673М 846191
не нормируется *не нормируется *
11
ТТ
ТН
№ 1089
12000
20
Ф.1022 Резерв
Счетчик
СА3У-И670М
СР4У-И673М
083671
033361
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1089
12000
21
Ф.1023 ОСДСК
Счетчик
СЭТ - 4ТМ.02.2
07041223
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1089
12000
22
Ф.1024 ГЭС
Счетчик
СЭТ - 4ТМ.02.2
06044071
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 12066
-
№ 78244
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
1856-63
КТ=0,5
Ктн=10000/100
831-69
КТ=2/2
Ксч=1
1089-62
Активная ± 2,4% ± 8,0%
Реактивная ± 3,0% ± 5,0%
№ 08668
-
№ 08646
А ТЛК-10-5У3
В-
СТЛК-10-5У3
А
ВНТМИ-10-66У3
С
КТ=0,5S
Ктт=600/5
9143-83
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 3,0%
Реактивная ± 2,4% ± 2,6%
№ 78162
-
№ 78248
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
1856-63
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
12
ТТ
ТН
№ 1089
12000
23
Ф.1025 ГЭС
Счетчик
СЭТ - 4ТМ.02.2
07041061
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1089
8000
24
Ф.1026 Резерв
Счетчик
СР4У-И673М
033414
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1089
12000
25
Ф.1027 ЮЭС
Счетчик
СЭТ - 4ТМ.02.2
06044043
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 16890
-
№ 16845
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
1856-63
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 00897
-
№ 01716
А ТЛК-10-5У3
В-
СТЛК-10-5У3
А
ВНТМИ-10-66У3
С
КТ=0,5S
Ктт=400/5
9143-83
КТ=0,5
Ктн=10000/100
831-69
КТ=-/2
Ксч=1
1091-62
Активная ± 0,8% ± 0,9%
Реактивная ± 0,8% ± 0,9%
№ 77716
-
№ 63960
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
1856-63
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
13
ТТ
ТН
№ 1089
12000
26
Ф.1028 ГЭС
Счетчик
СЭТ - 4ТМ.02.2
07044050
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1089
12000
27
Ф.1029 ГЭС
Счетчик
СЭТ - 4ТМ.02.2
07042077
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1089
12000
28
Ф.1030 Тяговая ЖД
Счетчик
СЭТ - 4ТМ.02.2
07043019
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 93206
-
№ 93108
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
1856-63
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 93191
-
№ 86399
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
1856-63
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 93061
-
№ 93123
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
1856-63
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
14
ТТ
ТН
№ 1089
12000
29
Ф.1031 ГЭС
Счетчик
СЭТ - 4ТМ.02.2
07042095
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1089
12000
30
Ф.1032 КЭЧ
Счетчик
СА4У-И673М
СА3У-И670М
934508
037354
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
Нет ТТ
ТН
-
31
Ф.1033 Резерв
Счетчик
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная
Реактивная
Таблица 1. Продолжение
123
4
5
678910
№ 93100
-
№ 93078
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
1856-63
КТ=0,5
Ктн=10000/100
831-69
КТ=0,5/1
Ксч=1
20175-01
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 93056
-
№ 16516
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10-66У3
С
КТ=0,5
Ктт=600/5
1856-63
КТ=0,5
Ктн=10000/100
831-69
КТ=2/2
Ксч=1
1091-62
Активная ± 2,4% ± 8,0%
Реактивная ± 3,0% ± 5,0%
А
ВНТМИ-10-66У3№ 1089
С
КТ=0,5
Ктн=10000/100
831-69
КТ=2/2
Ксч=1
1089-62
СА3У-И670М 130081
СА4У-И673М 218891
не нормируется *не нормируется *
15
* Данный канал является информационным.
Примечания:
1. В Таблице 1 приведены метрологические характеристики основной погрешности ИК (нормальные условия эксплуатации) и погрешности ИК в рабочих условиях
эксплуатации для измерения электрической энергии и средней мощности (получасовых);
2. В Таблице 1 в графе «Основная погрешность ИК, ± %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности
Р=0,95, cosφ=0,87 (sinφ=0,5) и токе ТТ, равном Iном .
3. В Таблице 1 в графе «Погрешность ИК в рабочих условиях эксплуатации, ± %» приведены границы погрешности результата измерений посредством ИК при
доверительной вероятности Р=0,95, cosφ=0,5 (sinφ=0,87) ) и токе ТТ, равном 10 % от Iном.
4.Нормальные условия эксплуатации:
параметры питающей сети: напряжение - (220±4,4) В; частота - (50
0,5) Гц;
параметры сети: диапазон напряжения - (0,99 ÷ 1,01)U
н
; диапазон силы тока - (1,0 ÷ 1,2)I
н
; диапазон коэффициента мощности cos
(sin
) – 0,87(0,5); частота - (50
0,5) Гц;
температура окружающего воздуха: ТТ - от +15˚С до +35˚С;ТН- от +10˚С до +35˚С; счетчиков: в части активной энергии - от +21˚С до +25˚С,
в части реактивной энергии - от +18˚С до +22˚С; УСПД - от +15˚С до +25˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
5.Рабочие условия эксплуатации:
для ТТ и ТН:
параметры сети: диапазон первичного напряжения - (0,9 ÷ 1,1)U
н1
; диапазон силы первичного тока (0,01 ÷ 1,2)I
н1
; коэффициент мощности cos
(sin
) - 0,5 ÷ 1,0(0,6 ÷
0,87); частота - (50
0,5) Гц;
температура окружающего воздуха - от
30˚С до +35˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
Для электросчетчиков:
параметрысети:диапазонвторичногонапряжения-(0,9÷1,1)U
н2
;диапазонсилывторичноготока-тока(0,01÷1,2)I
н2
;
диапазон коэффициента мощности cos
(sin
) - 0,5 ÷ 1,0(0,6 ÷ 0,87); частота - (50
0,5) Гц;
магнитная индукция внешнего происхождения - 0,5 мТл;
температура окружающего воздуха - от +15˚С до +30˚С;
относительная влажность воздуха - (40-60) %;
атмосферное давление - (750±30) мм рт.ст.
Для аппаратуры передачи и обработки данных:
параметры питающей сети: напряжение - (220±10) В; частота - (50 ± 1) Гц;
температура окружающего воздуха - от +15˚С до +30˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
6.Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у
перечисленных в Таблице 1, УСПД на однотипный утвержденного типа. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием
типа АИИС КУЭ ПС 220/110/10 кВ «Московка» как его неотъемлемая часть.
16
Надежность применяемых в системе компонентов:
счетчик электрической энергии – средняя наработка на отказ не менее 120 000 ч, время
восстановления работоспособности не более 168 ч;
ИВКЭ – средняя наработка на отказ не менее 35 000 ч, время восстановления
работоспособности не более 168 ч;
шлюз Е-422 – средняя наработка на отказ не менее 50 000 ч;
УСПД - средняя наработка на отказ не менее 35 000 ч, среднее время восстановления
работоспособности 24 ч;
СОЕВ - коэффициент готовности Кг не менее 0,95, среднее время восстановления не
более 168 ч.
Установленный полный срок службы АИИС КУЭ ПС 220/110/10 кВ «Московка» - не менее
20 лет.
В АИИС КУЭПС 220/110/10 кВ «Московка» используются следующие виды
резервирования:
- резервирование по двум интерфейсам опроса счетчиков;
- резервирование питания счетчиков, шлюзов Е-422, сервера АРМ ПС, УСПД;
-предусмотрена возможность автономного считывания измерительной информации со
счетчиков и визуальный контроль информации на счетчике;
- контроль достоверности и восстановление данных;
- наличие резервных баз данных;
- наличие перезапуска и средств контроля зависания;
- наличие ЗИП.
Регистрация событий:
журнал событий ИК:
-
отключение и включение питания;
-
корректировка времени;
-
удаленная и местная параметризация;
-
включение и выключение режима тестирования.
журнал событий ИВКЭ:
-
дата начала регистрации измерений;
-
перерывы электропитания;
-
потери и восстановления связи со счётчиками;
-
программные и аппаратные перезапуски;
-
корректировки времени в каждом счетчике.
Защищенность применяемых компонентов:
механическая защита от несанкционированного доступа и пломбирование:
привод разъединителя трансформаторов напряжения;
корпус (или кожух) автоматического выключателя в цепи трансформатора
напряжения, а так же его рукоятка (или прозрачная крышка);
клеммы вторичной обмотки трансформаторов тока;
промежуточные клеммники, через которые проходят цепи тока и напряжения;
испытательная коробка (специализированный клеммник);
крышки клеммных отсеков счетчиков;
крышки клеммного отсека УСПД.
защита информации на программном уровне:
установка двухуровневого пароля на счетчик;
установка пароля на УСПД;
защитарезультатовизмеренийприпередачеинформации
(возможность
17
использования цифровой подписи).
Глубина хранения информации:
электросчетчик – тридцатиминутный профиль нагрузки в двух направлениях, журнал
событий – не менее 35 суток;
ИВКЭ – результаты измерений, состояние объектов и средств измерений - не менее 35
суток;
Сервер АРМ ПС – результаты измерений, состояние объектов и средств измерений – не
менее 4 лет.
ЗНАК УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится на титульные листы эксплуатационной документации на
систему автоматизированную информационно-измерительную коммерческого учета электрической
энергии ПС 220/110/10 кВ «Московка» АИИС КУЭ ПС 220/110/10 кВ «Московка»
КОМПЛЕКТНОСТЬ
Комплектность АИИС КУЭ ПС 220/110/10 кВ «Московка» определяется проектной
документацией на систему. В комплект поставки входит техническая документация на систему и на
комплектующие средства измерений.
ПОВЕРКА
Поверка АИИС КУЭ ПС 220/110/10 кВ «Московка» проводится по документу МИ 3000-2006
«ГСИ. Системы автоматизированные информационно-измерительные коммерческого учета
электрической энергии. Типовая методика поверки».
Перечень основных средств поверки:
трансформаторынапряжения–всоответствиисГОСТ8.216-88
«ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2845-2003 «Измерительные
трансформаторы напряжения 6/√3… 35 кВ. Методика поверки на месте эксплуатации»,
МИ 2925-2005 «ГСИ. Измерительные трансформаторы напряжения 35 … 330/√3 кВ. Методика
поверки на месте эксплуатации с помощью эталонного делителя»;
трансформаторы тока – в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока.
Методика поверки»;
счетчики типа СЭТ-4ТМ.02 – в соответствии с документом «Счетчики активной и
реактивной электрической энергии переменного тока, статические, многофункциональные СЭТ-
4ТМ.02. Руководство по эксплуатации. ИГЛШ.411152.087 РЭ1»;
переносной компьютер с ПО и оптический преобразователь для работы со счетчиками
системы и с ПО для работы с радиочасами МИР РЧ-01;
радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной
системы Global Positioning System (GPS).
Межповерочный интервал - 4 года.

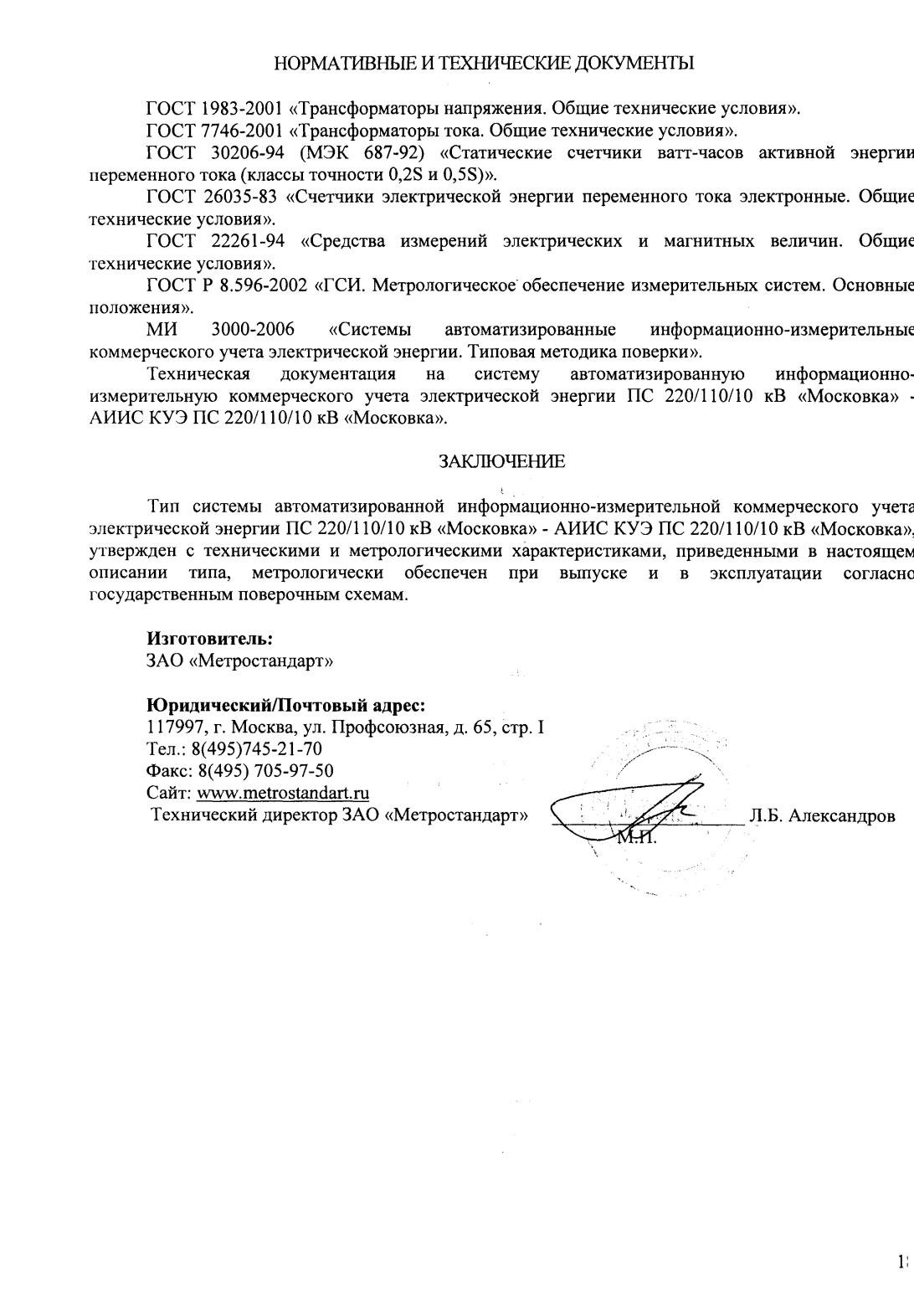

Готовы поверить данное средство измерений.
Поверка средств измерений.
ООО СУПРР 8(812)209-15-19, info@saprd.ru
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
43103-09 Система измерений расхода и количества перегретого пара на базе расходомера-счетчика газа и пара мод. GS868 и контроллера измерительного ROC809 Нет данных ЗБ ОАО "ТАИФ-НК", г.Нижнекамск 2 года Перейти
50622-14 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Сухоложский завод вторичных цветных металлов" с Изменением №1 Нет данных ЗАО "Энергопромышленная компания", г.Екатеринбург 4 года Перейти
62082-15 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "228 км" Свердловской ЖД - филиала ОАО "Российские железные дороги" в границах Свердловской области Нет данных ОАО "Российские железные дороги" (РЖД), г.Москва 4 года Перейти
81864-21 Система измерений количества и показателей качества нефтепродуктов № 736 - Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология"), г. Москва 1 год Перейти
66872-17 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) СП "Хабаровская ТЭЦ-3" филиала "Хабаровская генерация" АО "ДГК" Нет данных АО "Дальневосточная генерирующая компания", г.Хабаровск 4 года Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
