Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Октябрьская" - АИИС КУЭ ПС 220 кВ "Октябрьская" Нет данных, ГРСИ 45619-10
Номер госреестра:
45619-10
Наименование СИ:
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Октябрьская" - АИИС КУЭ ПС 220 кВ "Октябрьская"
Обозначение типа:
Нет данных
Производитель:
ЗАО "Метростандарт", г.Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ ЕМНК.466454.030-470
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
2
предоставление по запросу контрольного доступа к результатам измерений,
данных о состоянии объектов и средств измерений со стороны организаций - участников
ОРЭ (1 раз в сутки);
организация доступа к технической и служебной информации (1 раз в 30 мин);
синхронизация времени в автоматическом режиме всех элементов ИК и ИВКЭ
(счетчик, шлюз Е-422, сервер АРМ ПС, УСПД) с помощью СОЕВ, соподчиненной
национальной шкале времени безотносительно к интервалу времени с погрешностью не
более ± 5 с;
автоматизированный (1 раз в сутки) контроль работоспособности программно-
технических средств ИК и ИВКЭ;
обеспечение защиты оборудования, программного обеспеченияи данных от
несанкционированного доступа на физическом и программном уровне (установка паролей и
т.п.).

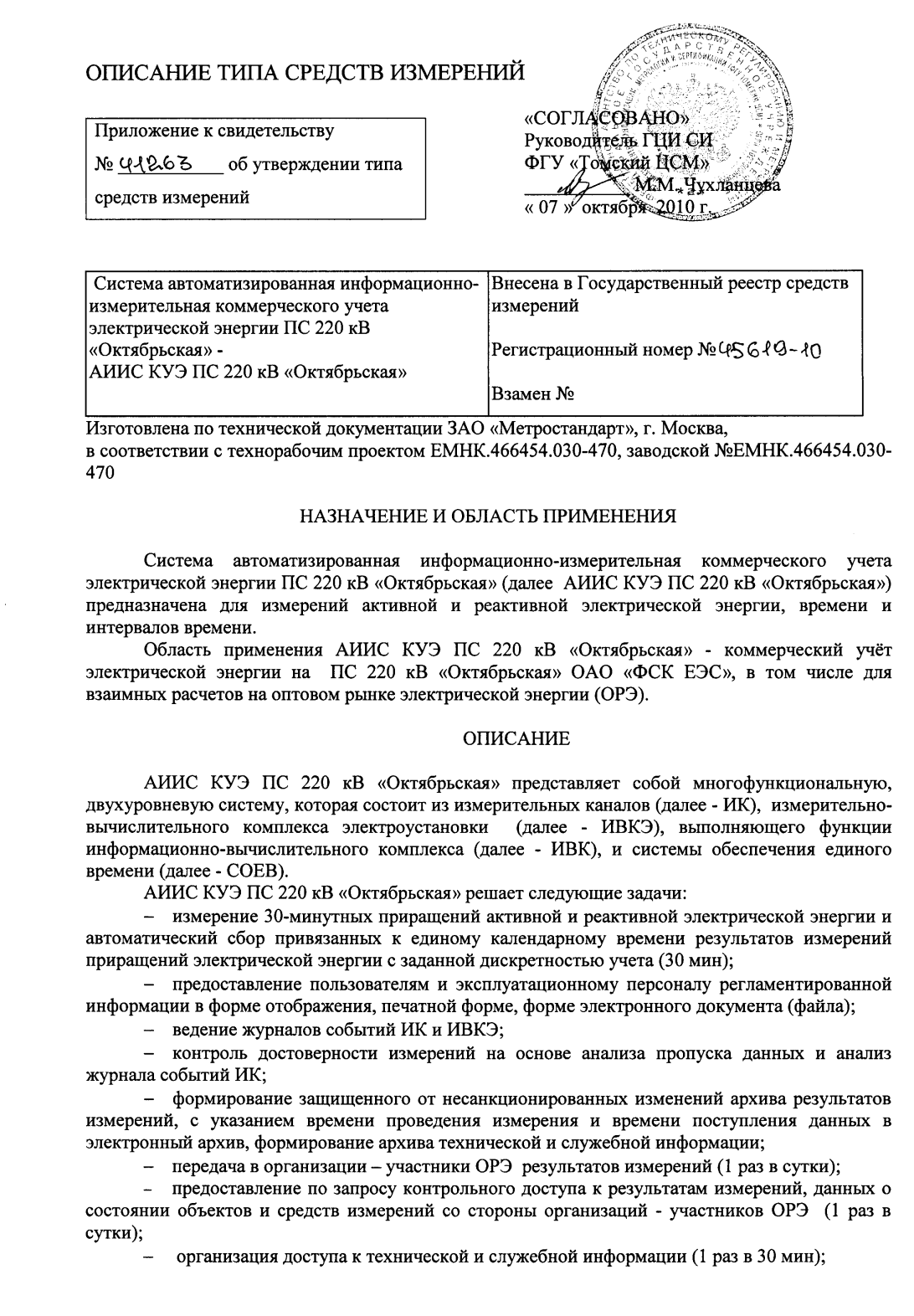

АИИС КУЭ ПС 220 кВ «Октябрьская» включает в себя следующие уровни:
1-й уровень – ИК, включающие измерительные трансформаторы тока (ТТ) класса
точности 0,5, измерительные трансформаторы напряжения (ТН) класса точности 0,5 и
счетчик AV05-RL-P14B-4 класса точности 0,5S/1 ; вторичные электрические цепи;
технические средства каналов передачи данных.
2-й уровень – ИВКЭ включает в себя:
шкаф технологического коммутационного устройства (далее - ТКУ), в состав
которого входит два шлюза E-422, WiFi модем AWK 1100, сетевой концентратор, блоки
резервного питания счетчиков, блок питания шкафа, коммутационное оборудование;
шкаф устройства центральной коммутации (далее – ЦКУ), в состав которого
входит WiFi модем AWK 1100, оптический конвертор, сетевой концентратор D-Link,
спутниковая станция «SkyEdge PRO», сервер АРМ ПС;
шкаф УСПД, в состав которого входит Контроллер сетевой индустриальный
СИКОН С50, блок бесперебойного питания;
устройство синхронизации системного времени (УССВ) на базе GPS-
приемника (в составе Контроллер сетевой индустриальный СИКОН С50).
Первичныефазныетокиинапряженияпреобразуютсяизмерительными
трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям
связи поступают на соответствующие входы электронного счетчика электрической энергии.
В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал.
По мгновенным значениям силы электрического тока и напряжения в микропроцессоре
счетчика вычисляются мгновенные значения активной и полной электрической мощности,
которые усредняются за период 0,02 с. Средняя за период реактивная электрическая
мощность вычисляется по средним за период значениям активной и полной электрической
мощности.
Электрическая энергия вычисляется для интервалов времени 30 мин, как интеграл от
средней электрической мощности, получаемой периодически за 0,02 с.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее
значение электрической мощности на интервалах времени 3 или 30 мин. В памяти счетчиков
ведутся профили нагрузки.
Каналы связи не вносят дополнительных погрешностей в измеренные значения
энергии и мощности, которые передаются от счетчиков в ИВКЭ, поскольку используется
цифровой метод передачи данных.
Для обеспечения единого времени в АИИС КУЭ ПС 220 кВ «Октябрьская» в состав
ИВКЭ входит УССВ на базе GPS приемника. УССВ осуществляет прием сигналов точного
времени и синхронизацию времени в УСПД.
Контроль меток времени во всех элементах АИИС КУЭ ПС 220 кВ «Октябрьская»
осуществляется УСПД каждые 30 мин. Синхронизация (коррекция) времени в счетчиках ИК
производится при расхождении времени внутренних таймеров счетчиков и УССВ на
3
значение более 2 с. Синхронизация времени в шлюзах Е-422 и сервере АРМ ПС
производится также УССВ при расхождении значений времени в этих устройствах и УССВ
на значение более 2 с.
Таким образом, СОЕВ АИИС КУЭ ПС 220 кВ «Октябрьская» обеспечивает измерение
времени в системе с погрешностью не хуже ± 5 с.
Защита от несанкционированного доступа предусмотрена на всех уровнях сбора,
передачи и хранения коммерческой информации и обеспечивается совокупностью
технических и организационных мероприятий.
4
Канал
измерений
Состав измерительного канала
Доверительные границы
относительной погрешности
результата измерений
количества активной и
реактивной электрической
энергии и мощности при
доверительной вероятности
Р=0,95:
Основная
погрешность
ИК,
± %
Погрешность
ИК в рабочих
условиях
эксплуатации,
± %
Номер ИК, код точки
измерений
Вид СИ,
класс точности,
коэффициент
трансформации,
№ Госреестра СИ
или свидетельства о поверке
Обозначение, тип
Заводской
номер
Ктт ·Ктн ·Ксч
Наименование измеряемой величины
Вид электрической энергии
cos φ = 0,87
sin φ = 0,5
cos φ = 0,5
sin φ = 0,87
330000
AV-05-RAL-P14B4
№ 03006031
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Состав измерительных каналов и их метрологические характеристики приведены в таблице 1
Таблица 1 – Состав измерительных каналов и их метрологические характеристики
Метрологические
характеристики
Наименование объекта учета,
диспетчерское наименование
присоединения
678910
ТТ
ТН
4
АТВ-110
ВТВ-110
СТВ-110
АНКФ-110-57 У1
ВНКФ-110-57 У1
СНКФ-110-57 У1
5
№ 2572
№ 4572
№ 4091
№ 1047420
№ 1047628
№ 1047475
1
ОВ-110кВ
Счетчик
12 3
КТ=0,5
Ктт=1500/5
20644-03
КТ=0,5
Ктн=110000:√3/100:√3
1188-84
КТ=0,5S/1
Ксч=1
25416-03
Мощность и энергия
активная
Мощность и энергия
реактивная
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
5
ТТ
ТН
220000
2
С-13
Счетчик
AV-05-RAL-P14B4
№ 03006063
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
220000
3
С-14
Счетчик
AV-05-RAL-P14B4
№ 03006029
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
110000
4
С-17
Счетчик
AV-05-RAL-P14B4
№ 03006342
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
45678910
КТ=0,5
Ктт=1000/5
20644-03
А ТВ-110 № 6734
В ТВ-110 № 9055
СТВ-110№ 3266
А НКФ-110-57 У1
ВНКФ-110-57 У1
СНКФ-110-57 У1
№ 1047420
№ 1047628
№ 1047475
КТ=0,5
Ктн=110000:√3/100:√3
1188-84
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
А ТВ-110
ВТВ-110
СТВ-110
А НКФ-110-57 У1
ВНКФ-110-57 У1
СНКФ-110-57 У1
№ 8254
№ 9045
№ 4871
№ 1047478
№ 1047456
№ 1047405
КТ=0,5
Ктт=1000/5
20644-03
КТ=0,5
Ктн=110000:√3/100:√3
1188-84
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
А ТВ-110
ВТВ-110
СТВ-110
А НКФ-110-57 У1
ВНКФ-110-57 У1
СНКФ-110-57 У1
№ 9117
№ 7397
№ 8723
№ 1047420
№ 1047628
№ 1047475
КТ=0,5
Ктт=500/5
20644-03
КТ=0,5
Ктн=110000:√3/100:√3
1188-84
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
6
ТТ
ТН
110000
5
С-18
Счетчик
AV-05-RAL-P14B4
№ 03006194
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
220000
6
С-224
Счетчик
AV-05-RAL-P14B4
№ 03006027
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
220000
7
С-227
Счетчик
AV-05-RAL-P14B4
№ 03006058
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
45678910
КТ=0,5
Ктт=500/5
20644-03
А ТВ-110 № 5055
В ТВ-110 № 8945
СТВ-110№ 3169
А НКФ-110-57 У1
ВНКФ-110-57 У1
СНКФ-110-57 У1
№ 1047478
№ 1047456
№ 1047405
КТ=0,5
Ктн=110000:√3/100:√3
1188-84
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
А ТВ-110
ВТВ-110
СТВ-110
А НКФ-110-57 У1
ВНКФ-110-57 У1
СНКФ-110-57 У1
№ 8616
№ 8388
№ 7074
№ 1047478
№ 1047456
№ 1047405
КТ=0,5
Ктт=1000/5
20644-03
КТ=0,5
Ктн=110000:√3/100:√3
1188-84
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
А ТВ-110
ВТВ-110
СТВ-110
А НКФ-110-57 У1
ВНКФ-110-57 У1
СНКФ-110-57 У1
№ 0961
№ 8509
№ 2294
№ 1047420
№ 1047628
№ 1047475
КТ=0,5
Ктт=1000/5
20644-03
КТ=0,5
Ктн=110000:√3/100:√3
1188-84
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
7
ТТ
ТН
220000
8
С-228
Счетчик
AV-05-RAL-P14B4
№ 03006059
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
110000
9
С-229
Счетчик
AV-05-RAL-P14B4
№ 03006032
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3691
6000
10
21Т СН бойл
Счетчик
AV-05-RL-P14B4
№ 03006375
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
45678910
КТ=0,5
Ктт=1000/5
20644-03
А ТВ-110 № 2243
В ТВ-110 № 0252
СТВ-110№ 5382
А НКФ-110-57 У1
ВНКФ-110-57 У1
СНКФ-110-57 У1
№ 1047478
№ 1047456
№ 1047405
КТ=0,5
Ктн=110000:√3/100:√3
1188-84
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
А ТВ-110
ВТВ-110
СТВ-110
А НКФ-110-57 У1
ВНКФ-110-57 У1
СНКФ-110-57 У1
№ 5477
№ 1912
№ 8342
№ 1047420
№ 1047628
№ 1047475
КТ=0,5
Ктт=500/5
20644-03
КТ=0,5
Ктн=110000:√3/100:√3
1188-84
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 9812
-
№ 5217
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=300/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
8
ТТ
ТН
№ 3489
6000
11
22Т СН бойл
Счетчик
AV-05-RL-P14B4
№ 03006332
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3489
20000
12
ЭК-1
Счетчик
AV-05-RL-P14B4
№ 03006298
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3691
20000
13
ЭК-10
Счетчик
AV-05-RL-P14B4
№ 03006198
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 4205
-
№ 5742
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=300/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 49502
-
№ 49573
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 38243
-
№ 38233
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
9
ТТ
ТН
№ 3691
20000
14
ЭК-11
Счетчик
AV-05-RL-P14B4
№ 03006195
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3211
20000
15
ЭК-12
Счетчик
AV-05-RL-P14B4
№ 03006374
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3489
20000
16
ЭК-13
Счетчик
AV-05-RL-P14B4
№ 3006300
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 49523
-
№ 64188
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 49574
-
№ 49415
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 38258
-
№ 94706
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
10
ТТ
ТН
№ 4073
20000
17
ЭК-14
Счетчик
AV-05-RL-P14B4
№ 03006373
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3211
20000
18
ЭК-15
Счетчик
AV-05-RL-P14B4
№ 03006185
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 4073
20000
19
ЭК-16
Счетчик
AV-05-RL-P14B4
№ 03006320
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 38280
-
№ 38210
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 4197
-
№ 3502
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 5919
-
№ 8402
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
11
ТТ
ТН
№ 3211
20000
20
ЭК-17
Счетчик
AV-05-RL-P14B4
№ 03006093
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3691
20000
21
ЭК-18
Счетчик
AV-05-RL-P14B4
№ 03006312
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3211
20000
22
ЭК-19
Счетчик
AV-05-RL-P14B4
№ 03006347
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 1039
-
№ 1689
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 1991
-
№ 3476
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 8893
-
№ 3214
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
12
ТТ
ТН
№ 3489
20000
23
ЭК-2
Счетчик
AV-05-RL-P14B4
№ 03006304
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3691
20000
24
ЭК-20
Счетчик
AV-05-RL-P14B4
№ 03006346
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 4073
20000
25
ЭК-21
Счетчик
AV-05-RL-P14B4
№ 03006387
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 0879
-
№ 9092
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 1644
-
№ 4546
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 5655
-
№ 2805
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
13
ТТ
ТН
№ 3211
20000
26
ЭК-22
Счетчик
AV-05-RL-P14B4
№ 03006316
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3489
20000
27
ЭК-3
Счетчик
AV-05-RL-P14B4
№ 03006205
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3211
20000
28
ЭК-5
Счетчик
AV-05-RL-P14B4
№ 03006204
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 49552
-
№ 9803
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 2785
-
№ 8496
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 38285
-
№ 38240
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
14
ТТ
ТН
№ 4073
20000
29
ЭК-6
Счетчик
AV-05-RL-P14B4
№ 03006179
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 4073
20000
30
ЭК-7
Счетчик
AV-05-RL-P14B4
№ 03006235
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 3691
20000
31
ЭК-8
Счетчик
AV-05-RL-P14B4
№ 3006301
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 1643
-
№ 3881
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 4224
-
№ 4615
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 49514
-
№ 64120
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
15
ТТ
ТН
№ 3691
20000
32
ЭК-9
Счетчик
AV-05-RL-P14B4
№ 03006184
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 71819
1800
33
3СН-1
Счетчик
AV05-RL-P14B-4
№ 03006309
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 1987
1800
34
3СН-2
Счетчик
AV05-RL-P14B-4
№ 03006322
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 41481
-
№ 49517
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-10
С
КТ=0,5
Ктт=1000/5
1856-63
КТ=0,5
Ктн=10000/100
831-53
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 3122
-
№ 8746
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-6
С
КТ=0,5
Ктт=150/5
1856-63
КТ=0,5
Ктн=6000/100
340-89
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 9699
-
№ 2835
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-6
С
КТ=0,5
Ктт=150/5
1856-63
КТ=0,5
Ктн=6000/100
380-49
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
16
ТТ
ТН
№ 1987
1800
35
3СН-3
Счетчик
AV05-RL-P14B-4
№ 03006327
Мощность и энергия
активная
Мощность и энергия
реактивная
ТТ
ТН
№ 71819
1800
36
3СН-4
Счетчик
AV05-RL-P14B-4
№ 03006378
Мощность и энергия
активная
Мощность и энергия
реактивная
Таблица 1. Продолжение
123
4
56
78910
№ 5249
-
№ 3922
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-6
С
КТ=0,5
Ктт=150/5
1856-63
КТ=0,5
Ктн=6000/100
380-49
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
№ 5341
-
№ 2588
А ТВЛМ-10
В-
СТВЛМ-10
А
ВНТМИ-6
С
КТ=0,5
Ктт=150/5
1856-63
КТ=0,5
Ктн=6000/100
340-89
КТ=0,5S/1
Ксч=1
25416-03
Активная ± 1,2% ± 5,0%
Реактивная ± 2,4% ± 3,0%
Примечания:
1. В Таблице 1 приведены метрологические характеристики основной погрешности ИК (нормальные условия эксплуатации) и погрешности ИК в рабочих условиях
эксплуатации для измерения электрической энергии и средней мощности (получасовых);
2. В Таблице 1 в графе «Основная погрешность ИК, ± %» приведены границы погрешности результата измерений посредством ИК при доверительной вероятности
Р=0,95, cosφ=0,87 (sinφ=0,5) и токе ТТ, равном Iном .
3. В Таблице 1 в графе «Погрешность ИК в рабочих условиях эксплуатации, ± %» приведены границы погрешности результата измерений посредством ИК при
доверительной вероятности Р=0,95, cosφ=0,5 (sinφ=0,87) ) и токе ТТ, равном 10 % от Iном.
4.Нормальные условия эксплуатации:
параметры питающей сети: напряжение - (220±4,4) В; частота - (50
0,5) Гц;
параметры сети: диапазон напряжения - (0,99 ÷ 1,01)U
н
; диапазон силы тока - (1,0 ÷ 1,2)I
н
; диапазон коэффициента мощности cos
(sin
) – 0,87(0,5); частота - (50
0,5) Гц;
температура окружающего воздуха: ТТ - от +15˚С до +35˚С;ТН- от +10˚С до +35˚С; счетчиков: в части активной энергии - от +21˚С до +25˚С,
в части реактивной энергии - от +18˚С до +22˚С; УСПД - от +15˚С до +25˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
17
5.Рабочие условия эксплуатации:
для ТТ и ТН:
параметры сети: диапазон первичного напряжения - (0,9 ÷ 1,1)U
н1
; диапазон силы первичного тока (0,01 ÷ 1,2)I
н1
; коэффициент мощности cos
(sin
) - 0,5 ÷ 1,0(0,6 ÷
0,87); частота - (50
0,5) Гц;
температура окружающего воздуха - от
30˚С до +35˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
Для электросчетчиков:
параметрысети:диапазонвторичногонапряжения-(0,9÷1,1)U
н2
;диапазонсилывторичноготока-тока(0,01÷1,2)I
н2
;
диапазон коэффициента мощности cos
(sin
) - 0,5 ÷ 1,0(0,6 ÷ 0,87); частота - (50
0,5) Гц;
магнитная индукция внешнего происхождения - 0,5 мТл;
температура окружающего воздуха - от +15˚С до +30˚С;
относительная влажность воздуха - (40-60) %;
атмосферное давление - (750±30) мм рт.ст.
Для аппаратуры передачи и обработки данных:
параметры питающей сети: напряжение - (220±10) В; частота - (50 ± 1) Гц;
температура окружающего воздуха - от +15˚С до +30˚С;
относительная влажность воздуха - (70±5) %;
атмосферное давление - (750±30) мм рт.ст.
6.Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у
перечисленных в Таблице 1, УСПД на однотипный утвержденного типа. Замена оформляется актом в установленном порядке. Акт хранится совместно с настоящим описанием
типа АИИС КУЭ ПС 220 кВ «Октябрьская» как его неотъемлемая часть.
18
Надежность применяемых в системе компонентов:
счетчик электрической энергии – средняя наработка на trial не менее 120 000 ч, время
восстановления работоспособности не более 168 ч;
ИВКЭ – средняя наработка на отказ не менее 35 000 ч, время восстановления
работоспособности не более 168 ч;
шлюз Е-422 – средняя наработка на отказ не менее 50 000 ч;
УСПД - средняя наработка на отказ не менее 35 000 ч, среднее время восстановления
работоспособности 24 ч;
СОЕВ - коэффициент готовности Кг не менее 0,95, среднее время восстановления не
более 168 ч.
Установленный полный срок службы АИИС КУЭ ПС 220 кВ «Октябрьская» - не менее 20
лет.
В АИИС КУЭ ПС 220 кВ «Октябрьская» используются следующие виды резервирования:
- резервирование по двум интерфейсам опроса счетчиков;
- резервирование питания счетчиков, шлюзов Е-422, сервера АРМ ПС, УСПД;
-предусмотрена возможность автономного считывания измерительной информации со
счетчиков и визуальный контроль информации на счетчике;
- контроль достоверности и восстановление данных;
- наличие резервных баз данных;
- наличие перезапуска и средств контроля зависания;
- наличие ЗИП.
Регистрация событий:
журнал событий ИК:
-
отключение и включение питания;
-
корректировка времени;
-
удаленная и местная параметризация;
-
включение и выключение режима тестирования.
журнал событий ИВКЭ:
-
дата начала регистрации измерений;
-
перерывы электропитания;
-
потери и восстановления связи со счётчиками;
-
программные и аппаратные перезапуски;
-
корректировки времени в каждом счетчике.
Защищенность применяемых компонентов:
механическая защита от несанкционированного доступа и пломбирование:
привод разъединителя трансформаторов напряжения;
корпус (или кожух) автоматического выключателя в цепи трансформатора
напряжения, а так же его рукоятка (или прозрачная крышка);
клеммы вторичной обмотки трансформаторов тока;
промежуточные клеммники, через которые проходят цепи тока и напряжения;
испытательная коробка (специализированный клеммник);
крышки клеммных отсеков счетчиков;
крышки клеммного отсека УСПД.
(возможность
защита информации на программном уровне:
установка двухуровневого пароля на счетчик;
установка пароля на УСПД;
защитарезультатовизмеренийприпередачеинформации
использования цифровой подписи).
19
Глубина хранения информации:
электросчетчик – тридцатиминутный профиль нагрузки в двух направлениях, журнал
событий – не менее 35 суток;
ИВКЭ – результаты измерений, состояние объектов и средств измерений - не менее 35
суток;
Сервер АРМ ПС – результаты измерений, состояние объектов и средств измерений – не
менее 4 лет.
ЗНАК УТВЕРЖДЕНИЯ ТИПА
Знак утверждения типа наносится на титульные листы эксплуатационной документации на
систему автоматизированную информационно-измерительную коммерческого учета электрической
энергии ПС 220 кВ «Октябрьская» АИИС КУЭ ПС 220 кВ «Октябрьская»
КОМПЛЕКТНОСТЬ
КомплектностьАИИСКУЭПС220кВ«Октябрьская» определяетсяпроектной
документацией на систему. В комплект поставки входит техническая документация на систему и на
комплектующие средства измерений.
ПОВЕРКА
Поверка АИИС КУЭ ПС 220 кВ «Октябрьская» проводится по документу МИ 3000-2006
«ГСИ. Системы автоматизированные информационно-измерительные коммерческого учета
электрической энергии. Типовая методика поверки».
Перечень основных средств поверки:
трансформаторынапряжения–всоответствиисГОСТ8.216-88
«ГСИ. Трансформаторы напряжения. Методика поверки» и/или МИ 2845-2003 «Измерительные
трансформаторы напряжения 6/√3… 35 кВ. Методика поверки на месте эксплуатации»,
МИ 2925-2005 «ГСИ. Измерительные трансформаторы напряжения 35 … 330/√3 кВ. Методика
поверки на месте эксплуатации с помощью эталонного делителя»;
трансформаторы тока – в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока.
Методика поверки»;
средства поверки УСПД в соответствии с документом Контроллеры сетевые
индустриальные СИКОН С50. Методика поверки ВЛСТ 198.00.000 И1», утвержденным ВНИИМС
в 2004 г.;
переносной компьютер с ПО и оптический преобразователь для работы со счетчиками
системы и с ПО для работы с радиочасами МИР РЧ-01;
радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной
системы Global Positioning System (GPS).
Межповерочный интервал - 4 года.

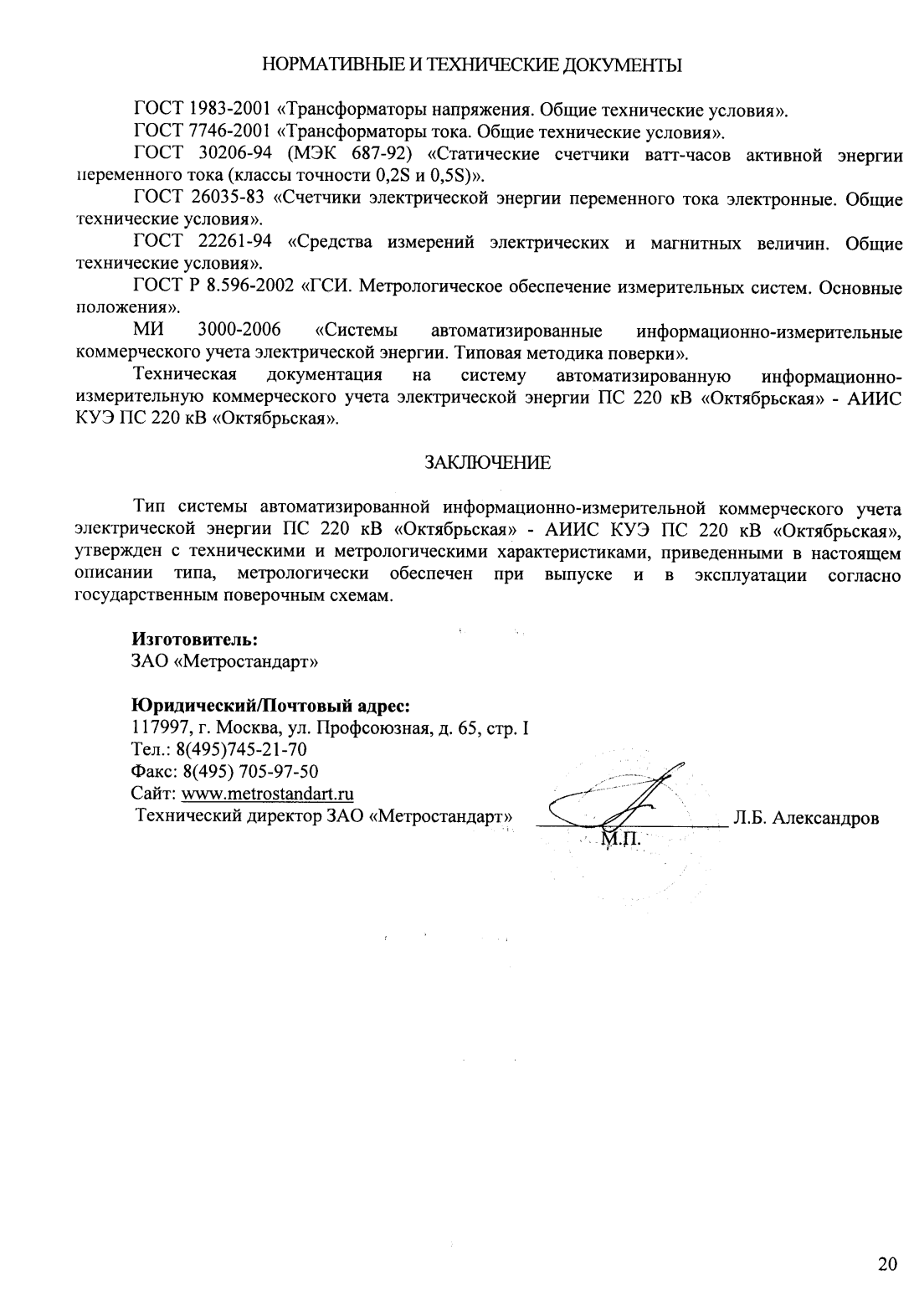

Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33373-06 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Чад" ОАО "Российские Железные Дороги" | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 13159-92 | Счетчики электрические активной энергии индукционные однофазные непосредственного включения | СО-5000 | Арендное предприятие "Росток" КПО "Точэлектроприбор", Украина, г.Киев | 16 лет | Перейти |
| 44392-10 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии АИИС КУЭ ОАО "Спецпромстрой" | Нет данных | ООО "Экситон", г.Нижний Новгород | 4 года | Перейти |
| 42142-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Тамбовская №4" - АИИС КУЭ ПС 220 кВ "Тамбовская №4" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 65934-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО "Сетевая компания" НчЭС Комсомольского РЭС 1 | Нет данных | Филиал ОАО "Сетевая компания" Набережночелнинские электрические сети, г.Набережные Челны | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
