Номер госреестра:
45563-15
Наименование СИ:
Нивелиры с компенсатором
Обозначение типа:
B20, B30, B40
Производитель:
Фирма "SOKKIA TOPCON Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59590
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры с компенсатором B20, B30, B40
Назначение средства измерений
Нивелиры с компенсатором B20, B30, B40 (далее – нивелиры) предназначены для из-
мерения превышений методом геометрического нивелирования по вертикальным рейкам при
создании, развитии и поддержании в рабочем состоянии государственных геодезических се-
тей.
Описание средства измерений
Нивелиры - геодезические приборы, принцип действия которых основан на автомати-
ческой установке визирной оси в горизонтальное положение с помощью маятникового ком-
пенсатора с воздушным демпфером.
Основными частями нивелиров являются: зрительная труба с компенсатором, несъем-
ная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Для по-
вышения точности снятия отсчета имеется съемный оптический микрометр (только для моде-
ли B20).
Нивелиры приводятся в рабочее положение подъемными винтами по круглому уста-
новочному уровню. Наводящий винт с бесконечным ходом обеспечивает плавное и точное на-
ведение прибора на нивелирную рейку в горизонтальной плоскости. Взятие отсчета по рейке
выполняется визуально. Горизонтальный лимб нивелиров может быть использован для угло-
вых измерений.

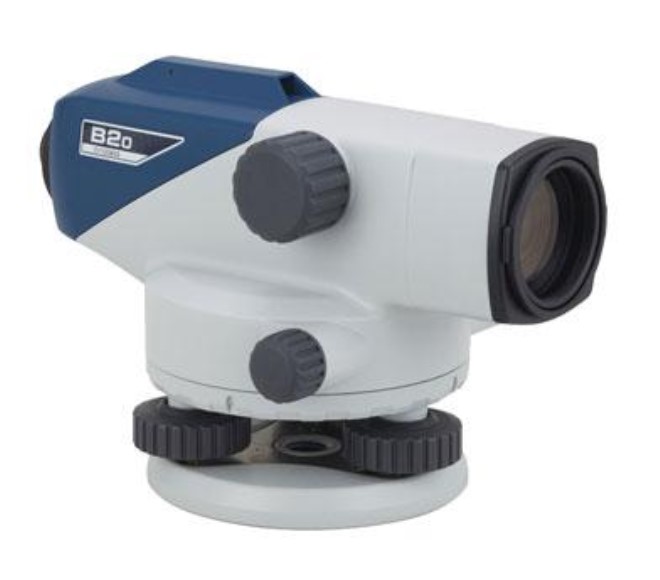

Общий вид нивелиров с компенсатором B20
Лист № 2
Всего листов 4

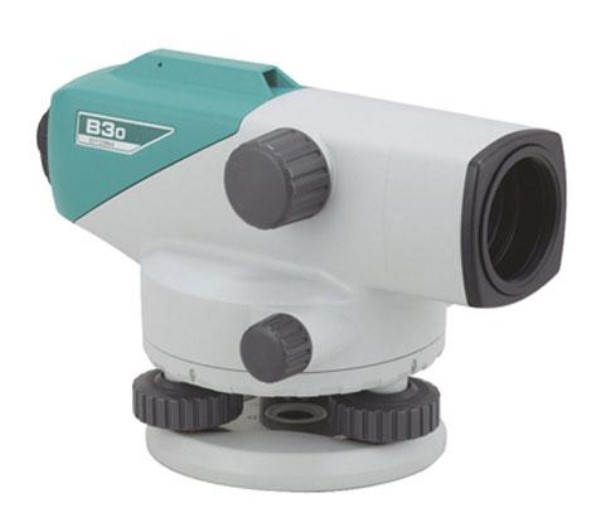

Общий вид нивелиров с компенсатором B30

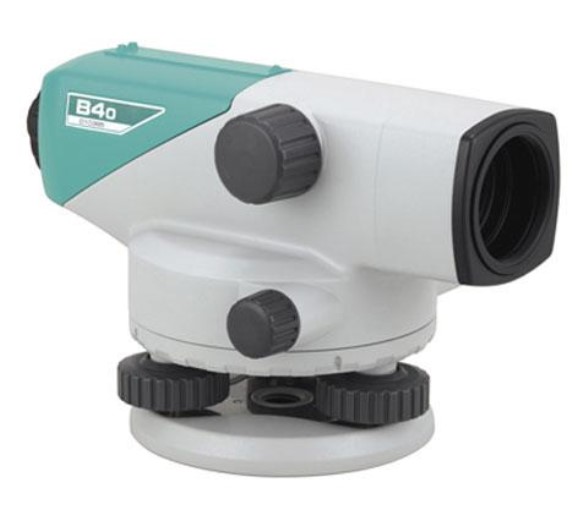

Общий вид нивелиров с компенсатором B40
Пломбирование крепёжных винтов корпуса нивелиров не производится; ограничение
доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты
только при наличии специальных ключей.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Значение
Наименование характеристики
B20
B30B40
Допустимая средняя квадратическая погрешность
измерения превышения на 1 км двойного хода, мм
±0,7
±0,5*
±1,5±2,0
Диапазон измерений горизонтальных углов, …º
Цена деления горизонтального лимба, …º
360
1
Увеличение зрительной трубы, крат
2824
32
40**
42
Диаметр входного зрачка зрительной трубы, мм
Наименьшее расстояние визирования, м, не более
3632
0,2
1 201 25
10 ± 1,5
Угловое поле зрения зрительной трубы, …º …’, не
менее
Цена деления круглого установочного уровня, …’/2
мм
Диапазон работы компенсатора, …’, не менее
±15
±0,2±0,5
Допустимая средняя квадратическая погрешность
установки линии визирования, …"
Систематическая погрешность компенсатора, …", не
более:
±0,5
100 ± 1%
0
Коэффициент нитяного дальномера
Значение постоянного слагаемого нитяного дально-
мера, м
Диапазон рабочих температур, ºС
от минус 20 до плюс 50
Габаритные размеры (ДхШхВ), мм, не более
215х130x140
215х130x135
Масса, кг, не более
1,85
1,7
* - со съемным оптическим микрометром OM5 (по дополнительному заказу)
** - со сменным окуляром EL5 (по дополнительному заказу)
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус нивелиров.
Комплектность средства измерений
Наименование
Нивелир с компенсатором
Набор инструментов для юстировки
Транспортировочный футляр
Крышка объектива
Салфетка для протирки
Диагональная насадка DE16 для B20 (по дополнительному заказу)
Съемный оптический микрометр OM5 для B20 (по дополнительному заказу)
Сменный окуляр EL5 с увеличением 40х для В20 (по дополнительному заказу)
Руководство по эксплуатации
Методика поверки МП АПМ 26-15
Количе-
ство, ед.
1
1
1
1
1
1
1
1
1
1
Лист № 4
Всего листов 4
Поверка
осуществляется по МП АПМ 26-15 «Нивелиры с компенсатором B20, B30, B40. Методика по-
верки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в апреле 2015 года.
Перечень основного оборудования, необходимого для поверки:
- Нивелир типа Н-05 ГОСТ 10528-90;
- Теодолит типа Т2 ГОСТ 10529-96;
- Экзаменатор геодезический многодиапазонный ЭГЕМ, ПГ ±0,5”;
- Стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- Рулетка измерительная 5 м 3 кл. т. ГОСТ 7502-98;
- Нивелирная рейка РН-3 ГОСТ 10528-90;
- Секундомер СДСпр-1-2-000 2 кл. т. ГОСТ 5072-79;
- Высотный стенд ГОСТ 10528-90.
Сведения о методиках (методах) измерений
Методика измерений приведена в документах: «Нивелиры с компенсатором B20, B30,
B40. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нивелирам с
компенсатором B20, B30, B40
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. Техническая документация «SOKKIA TOPCON CO., LTD.», Япония.
Изготовитель
«SOKKIA TOPCON CO., LTD.», Япония
1-5-2, AZUSAWA, ITABASHI-KU, TOKYO, 174-0051 JAPAN
Phone: +81 46 248 0068, fax: +81 46 247 6866
Заявитель
ООО «Ньюкаст-Ист»
111524, г. Москва, ул. Электродная, д. 9, стр. 2-3
Тел.: +7 (499) 951-4002
ИНН 7743630887
Испытательный центр
ООО «Автопрогресс-М»
125040, г. Москва, Ленинградский пр-т, д. 7, корпус 1
Тел.: +7 (495) 191-12-21
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений
в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М. п. «____» ___________ 2015 г.
